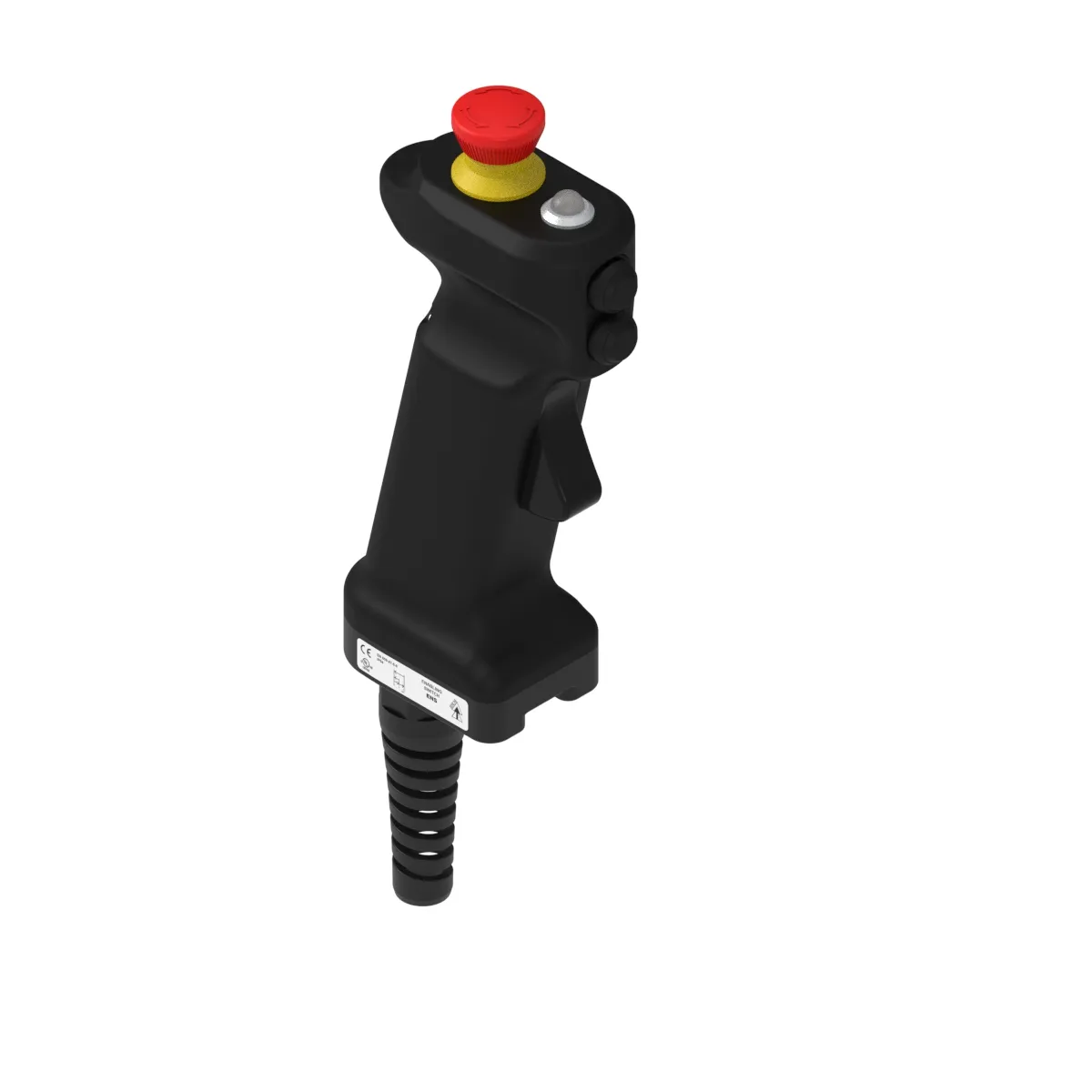

Az ipari automatizálás csúcsszegmensében, ahol a robotcellák programozása és a komplex gépsorok karbantartása zajlik, az operátornak kompromisszummentes eszközre van szüksége. Az IDEM ENS 241007 típusú engedélyező kapcsoló (Enabling Pendant Switch) az ENS termékcsalád „all-in-one” tagja. Ez a konfiguráció egyetlen ergonomikus házba integrálja a 3-állású védelmet, a kétcsatornás vészleállítót, a léptető (jog) gombokat és a vizuális diagnosztikai LED-et.
A 241007-es modell használatával kiváltható több különálló kezelőszerv, ami jelentősen csökkenti a kábelezési költségeket és a rendszer bonyolultságát:
3-állású OFF-ON-OFF mechanizmus: Az IEC 60947-5-8 szabvány szerinti technológia biztosítja, hogy a gép csak a trigger kapcsoló középső állásában üzemeljen. Elengedés vagy pánikszerű rászorítás (over-grip) esetén a rendszer azonnal leáll.
Integrált Vészleállító (E-Stop): A készülék tetején elhelyezett 2NC vészleállító gomb azonnali, reteszelt leállítást tesz lehetővé, 100 000 működtetési ciklus élettartammal.
Léptető nyomógombok (Jogging): A két beépített pillanatkapcsolóval (1NO/gomb) az operátor precízen mozgatja a gép tengelyeit, miközben az engedélyező funkció aktív.
Bi-color LED indikátor: A kétszínű (piros/zöld) LED 24V DC feszültségen üzemelve azonnali vizuális visszajelzést ad a biztonsági kör állapotáról.
Az IDEM 241007 a legkeményebb gyári körülményekre lett tervezve, ahol a megbízhatóság kritikus tényező:
Robusztus felépítés: Nagy szilárdságú poliészter műanyag ház, amely IP65-ös védettséget biztosít por és fröccsenő víz ellen.
Rezgésálló bekötés: A belső rugós sorkapcsok (Spring Terminal) garantálják a stabil kontaktust még magas vibráció (10-55 Hz) mellett is, 16-26 AWG vezetékmérethez.
Biztonsági adatok: Megfelelő külső biztonsági vezérlőhöz csatlakoztatva elérhető a PLe / PLd biztonsági szint, B10d=100000 kapcsolási ciklus mellett.
Hőmérséklet-ellenállóság: -10°C és +60°C közötti tartományban megbízhatóan üzemel.
| Jellemző | Specifikáció (IDEM 241007) |
| Biztonsági Érintkezők | 2NC (Enabling) + 2NC (Vészleállító) |
| Vezérlőelemek | 2 db Nyomógomb (Jogging) + Bi-color LED |
| Ház Anyaga | Nagy szilárdságú poliészter |
| Mechanikai Élettartam | 100 000 működtetés (Engedélyező és E-Stop) |
| Ütésállóság | 11 ms – 15 g |
| Csatlakozó Típusa | Rugós kapocs (16-26 AWG) |
Maximális integráció: Kiváltja a különálló kezelődobozokat, integrálva minden kritikus funkciót egyetlen ergonomikus egységbe.
Garantált védelem: Megfelel az ISO 13849-1 és IEC 60947-5-8 szabványok legszigorúbb előírásainak.
Ipari ergonómia: A könnyű kialakítás és a trigger design lehetővé teszi a kesztyűben történő pontos munkavégzést.
Biztonságos kábelezés: A kettős feszültségmentesítő (Dual Strain Relief) megvédi a belső kötéseket a mechanikai igénybevételtől.
Válassza az IDEM 241007 modellt a teljes körű robotikai védelemért! További információkért keresse az ANXQ csapatát.
| Tulajdonság | Érték |
|---|---|
| Műszaki adatok (engedélyező kapcsoló) | |
| Tanúsítványok | Folyamatban |
| Ház anyaga | Poliészter műanyag |
| Üzemi hőmérséklet | -10 – +60 °C (fagymentes környezetben) |
| Tárolási hőmérséklet | -25 – +60 °C |
| Névleges kimeneti feszültség | 24 V DC |
| Névleges kimeneti áram | 2 A (max.) |
| Névleges szigetelési feszültség | 250 V |
| Mechanikai élettartam | 1 → 2 → 1 pozíció:minimum 100 000 működtetés |
| Ütésállóság | 11 ms – 15 g |
| Rezgésállóság | 10–55 Hz; 0,5 mm amplitúdó |
| Működtetési gyakoriság | max. 1200 ciklus/óra |
| Csatlakozó típusa | Rugós kapocs |
| Védettségi fokozat | IP65 |
| Műszaki adatok (vészleállító) | |
| Mechanikai élettartam | 100 000 működtetés |
| Villamos névleges értékek | 240 V AC / 1,5 A; 24 V DC / 2 A |
| Műszaki adatok (LED) | |
| Feszültség | 24 V DC |
| Jelzés | Zöld / Piros |
| Műszaki adatok (nyomógombok) | |
| Mechanikai élettartam | 50 000 ciklus |
| Villamos névleges értékek | 50 V DC / 125 mA |
| Szabványoknak való megfelelés | |
| IEC 60947-5-8 | Kisfeszültségű kapcsoló- és vezérlőberendezések – Vezérlőáramköri eszközök és háromállású engedélyező kapcsolók |
| ISO 13849-1 | 2023:Gépek biztonsága – A vezérlőrendszerek biztonsággal kapcsolatos részei |
| B10d | 100 000 ciklus |
| Teljesítményszint | PLe / PLd (két áramkör külső biztonsági vezérlőhöz csatlakoztatva) |
