IDEM Safety Switches

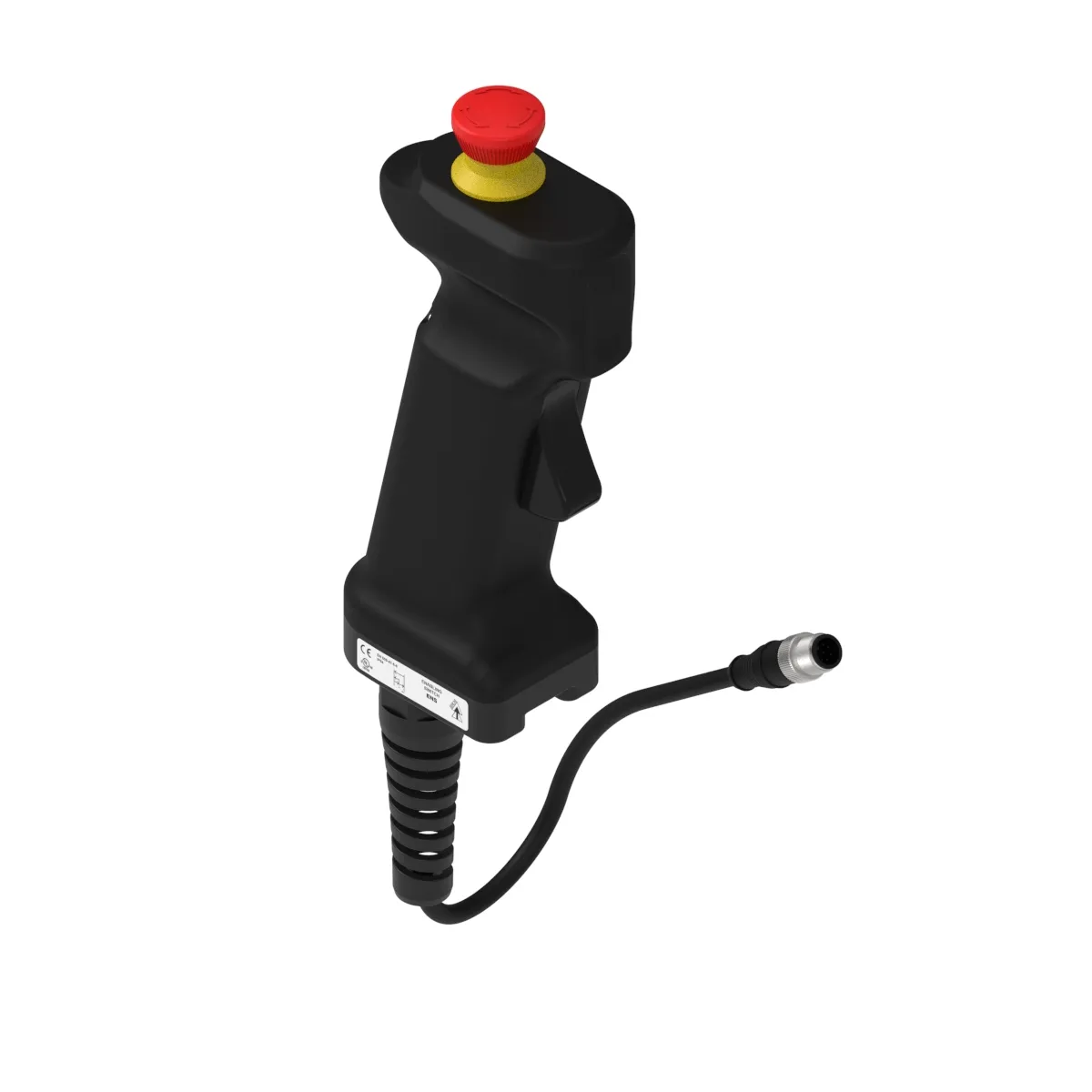

Az ipari automatizálásban a biztonság és a gyors karbantarthatóság kéz a kézben jár. Az IDEM ENS 241301 típusú engedélyező kapcsoló (Enabling Pendant Switch) a professzionális felhasználók számára készült, akik a legmagasabb szintű operátori védelmet – mint a 3-állású technológia és a vészleállító – modern, QC-M12 gyorscsatlakozós kivitelben igénylik. Ez a konfiguráció drasztikusan csökkenti az üzembe helyezési időt és minimalizálja a hibás bekötések kockázatát.
A 241301-es modell egyesíti a mechanikai védelmet a gyors telepíthetőséggel, így ideális választás kritikus robotcellákhoz és komplex gépsorokhoz:
3-állású OFF-ON-OFF mechanizmus: Az IEC 60947-5-8 szabványnak megfelelően a gép csak a trigger kapcsoló középső állásában üzemelhet. Elengedéskor vagy pánikszerű rászorításkor az áramkör azonnal megszakad.
Integrált Vészleállító (E-Stop): A készülék tetején elhelyezett 2NC (kétcsatornás) vészleállító gomb azonnali, reteszelt leállítást tesz lehetővé, megfelelve az IEC 60947-5-5 előírásainak.
Plug-and-Play csatlakozás: Az eszköz 8-pólusú (8-Way) M12-es hím (Male) gyorscsatlakozóval van ellátva, amely egy 250 mm-es repülőkábelen (Flying Lead) helyezkedik el a rugalmas elhelyezés érdekében.
A villamossági tervezés során alapvető a pontos bekötési sorrend ismerete. Az IDEM 241301 az alábbi standard színeket és funkciókat alkalmazza a 8-pólusú interfészen:
| PIN | Vezeték színe | Funkció (EP + ES verzió) |
| 1 |
Fehér |
EP N/C 1 |
| 7 | Fekete | EP N/C 1 |
| 5 | Barna | EP N/C 2 |
| 6 | Zöld | EP N/C 2 |
| 3 | Kék | ES N/C 1 |
| 4 | Sárga | ES N/C 1 |
| 2 | Piros | ES N/C 2 |
| 8 | Narancs | ES N/C 2 |
Az IDEM 241301 kialakítása garantálja a hosszú távú megbízhatóságot:
Robusztus felépítés: Nagy szilárdságú poliészter műanyag ház, amely IP65 védettséget élvez por és víz ellen.
Hosszú élettartam: Az engedélyező mechanizmus és a vészleállító gomb egyaránt 100 000 működtetési ciklusra hitelesített (B10d=100000).
Szakértői design: Az ergonomikus kialakítás és a kettős feszültségmentesítő biztosítja, hogy az eszköz kesztyűben is kényelmesen és biztonságosan használható legyen.
Azonnali integráció: Az M12 gyorscsatlakozó Plug-and-Play telepítést és másodpercek alatti cserét tesz lehetővé.
PLe / PLd biztonsági szint: Megfelelő külső biztonsági vezérlőhöz csatlakoztatva a legmagasabb szintű védelmet nyújtja.
Szabványos védelem: Teljes összhang az ISO 13849-1 és IEC 60947-5-8 gépbiztonsági irányelvekkel.
Kábelvédelem: A nagy szakítószilárdságú belső rögzítés megvédi a csatlakozásokat a mechanikai igénybevételtől.
Maximalizálja rendszere biztonságát és rendelkezésre állását az IDEM 241301 gyorscsatlakozós megoldásával! Műszaki konzultációért keresse az ANXQ szakértőit.
| Tulajdonság | Érték |
|---|---|
| Műszaki adatok (engedélyező kapcsoló) | |
| Tanúsítványok | Folyamatban |
| Ház anyaga | Poliészter műanyag |
| Üzemi hőmérséklet | -10 – +60 °C (fagymentes környezetben) |
| Tárolási hőmérséklet | -25 – +60 °C |
| Névleges kimeneti feszültség | 24 V DC |
| Névleges kimeneti áram | 2 A (max.) |
| Névleges szigetelési feszültség | 250 V |
| Mechanikai élettartam | 1 → 2 → 1 pozíció:minimum 100 000 működtetés |
| Ütésállóság | 11 ms – 15 g |
| Rezgésállóság | 10–55 Hz; 0,5 mm amplitúdó |
| Működtetési gyakoriság | max. 1200 ciklus/óra |
| Csatlakozó típusa | Rugós kapocs |
| Védettségi fokozat | IP65 |
| Műszaki adatok (vészleállító) | |
| Mechanikai élettartam | 100 000 működtetés |
| Villamos névleges értékek | 240 V AC / 1,5 A; 24 V DC / 2 A |
| Szabványoknak való megfelelés | |
| IEC 60947-5-8 | Kisfeszültségű kapcsoló- és vezérlőberendezések – Vezérlőáramköri eszközök és háromállású engedélyező kapcsolók |
| ISO 13849-1 | 2023:Gépek biztonsága – A vezérlőrendszerek biztonsággal kapcsolatos részei |
| B10d | 100 000 ciklus |
| Teljesítményszint | PLe / PLd (két áramkör külső biztonsági vezérlőhöz csatlakoztatva) |
