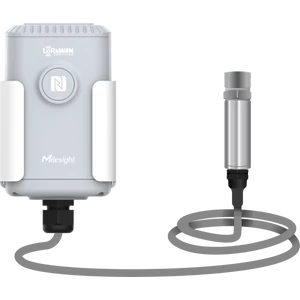

Válasszon nyomástávadót ipari mérési és automatizálási feladatokhoz! Kínálatunkban 4–20 mA és 0–10 V kimenetű nyomástávadók, különböző mérési tartományok, valamint M12 és DIN-A elektromos csatlakozású kivitelek közül választhat. Vezeték nélküli adatgyűjtéshez LoRaWAN® megoldások is elérhetők.
A megfelelő nyomástávadó kiválasztásakor a mérendő közeg, a nyomástartomány, a kimeneti jel és a csatlakozások együttesen határozzák meg, melyik típus illeszkedik a rendszerhez. Használja a termékszűrőket a választék szűkítéséhez, vagy kérjen segítséget kollégáinktól!
| Tulajdonság | Érték |
|---|---|
| Tápfeszültség | 8-30 VDC |
| Csatlakozás | M12 csatlakozó |
| Kimenet | 4-20mA |
| Mérési tartomány | 0 ~ 2.5 bar |
| Tulajdonság | Érték |
|---|---|
| Tápfeszültség | 8-30 VDC |
| Csatlakozás | M12 csatlakozó |
| Kimenet | 0-10 V |
| Mérési tartomány | 0 ~ 2.5 bar |
| Tulajdonság | Érték |
|---|---|
| Tápfeszültség | 8-30 VDC |
| Csatlakozás | DIN 175301-803A |
| Kimenet | 4-20mA |
| Mérési tartomány | 0 ~ 4 bar |
| Tulajdonság | Érték |
|---|---|
| Tápfeszültség | 8-30 VDC |
| Csatlakozás | DIN 175301-803A |
| Kimenet | 4-20mA |
| Mérési tartomány | 0 ~ 6 bar |
| Tulajdonság | Érték |
|---|---|
| Tápfeszültség | 8-30 VDC |
| Csatlakozás | M12 csatlakozó |
| Kimenet | 4-20mA |
| Mérési tartomány | 0 ~ 6 bar |
| Tulajdonság | Érték |
|---|---|
| Tápfeszültség | 8-30 VDC |
| Csatlakozás | DIN 175301-803A |
| Kimenet | 0-10 V |
| Mérési tartomány | 0 ~ 6 bar |
| Tulajdonság | Érték |
|---|---|
| Tápfeszültség | 8-30 VDC |
| Csatlakozás | M12 csatlakozó |
| Kimenet | 0-10 V |
| Mérési tartomány | 0 ~ 6 bar |
| Tulajdonság | Érték |
|---|---|
| Tápfeszültség | 8-30 VDC |
| Csatlakozás | DIN 175301-803A |
| Kimenet | 4-20mA |
| Mérési tartomány | 0 ~ 16 bar |
| Tulajdonság | Érték |
|---|---|
| Tápfeszültség | 8-30 VDC |
| Csatlakozás | DIN 175301-803A |
| Kimenet | 0-10 V |
| Mérési tartomány | 0 ~ 16 bar |
| Tulajdonság | Érték |
|---|---|
| Tápfeszültség | 8-30 VDC |
| Csatlakozás | DIN 175301-803A |
| Kimenet | 4-20mA |
| Mérési tartomány | 0 ~ 250 bar |
| Tulajdonság | Érték |
|---|---|
| Tápfeszültség | 8-30 VDC |
| Csatlakozás | DIN 175301-803A |
| Kimenet | 4-20mA |
| Mérési tartomány | 0 ~ 1bar |
| Tulajdonság | Érték |
|---|---|
| Tápfeszültség | 8-30 VDC |
| Csatlakozás | DIN 175301-803A |
| Kimenet | 4-20mA |
| Mérési tartomány | 0 ~ 10 bar |
| Tulajdonság | Érték |
|---|---|
| Tápfeszültség | 8-30 VDC |
| Csatlakozás | DIN 175301-803A |
| Kimenet | 4-20mA |
| Mérési tartomány | 0 ~ 100 bar |
| Tulajdonság | Érték |
|---|---|
| Tápfeszültség | 8-30 VDC |
| Csatlakozás | DIN 175301-803A |
| Kimenet | 4-20mA |
| Mérési tartomány | 0 ~ 2.5 bar |
| Tulajdonság | Érték |
|---|---|
| Tápfeszültség | 8-30 VDC |
| Csatlakozás | M12 csatlakozó |
| Kimenet | 4-20mA |
| Mérési tartomány | 0 ~ 4 bar |
| Tulajdonság | Érték |
|---|---|
| Tápfeszültség | 8-30 VDC |
| Csatlakozás | M12 csatlakozó |
| Kimenet | 0-10 V |
| Mérési tartomány | 0 ~ 4 bar |
| Tulajdonság | Érték |
|---|---|
| Tápfeszültség | 8-30 VDC |
| Csatlakozás | M12 csatlakozó |
| Kimenet | 4-20mA |
| Mérési tartomány | 0 ~ 16 bar |
| Tulajdonság | Érték |
|---|---|
| Tápfeszültség | 8-30 VDC |
| Csatlakozás | M12 csatlakozó |
| Kimenet | 0-10 V |
| Mérési tartomány | 0 ~ 16 bar |
| Tulajdonság | Érték |
|---|---|
| Tápfeszültség | 8-30 VDC |
| Csatlakozás | M12 csatlakozó |
| Kimenet | 4-20mA |
| Mérési tartomány | 0 ~ 25 bar |
| Tulajdonság | Érték |
|---|---|
| Tápfeszültség | 8-30 VDC |
| Csatlakozás | M12 csatlakozó |
| Kimenet | 0-10 V |
| Mérési tartomány | 0 ~ 25 bar |
| Tulajdonság | Érték |
|---|---|
| Tápfeszültség | 8-30 VDC |
| Csatlakozás | M12 csatlakozó |
| Kimenet | 4-20mA |
| Mérési tartomány | 0 ~ 40 bar |
| Tulajdonság | Érték |
|---|---|
| Tápfeszültség | 8-30 VDC |
| Csatlakozás | M12 csatlakozó |
| Kimenet | 0-10 V |
| Mérési tartomány | 0 ~ 40 bar |
| Tulajdonság | Érték |
|---|---|
| Tápfeszültség | 8-30 VDC |
| Csatlakozás | M12 csatlakozó |
| Kimenet | 4-20mA |
| Mérési tartomány | 0 ~ 60 bar |
| Tulajdonság | Érték |
|---|---|
| Tápfeszültség | 8-30 VDC |
| Csatlakozás | M12 csatlakozó |
| Kimenet | 0-10 V |
| Mérési tartomány | 0 ~ 60 bar |
| Tulajdonság | Érték |
|---|---|
| Tápfeszültség | 8-30 VDC |
| Csatlakozás | M12 csatlakozó |
| Kimenet | 4-20mA |
| Mérési tartomány | 0 ~ 250 bar |
| Tulajdonság | Érték |
|---|---|
| Tápfeszültség | 8-30 VDC |
| Csatlakozás | M12 csatlakozó |
| Kimenet | 0-10 V |
| Mérési tartomány | 0 ~ 250 bar |
| Tulajdonság | Érték |
|---|---|
| Tápfeszültség | 8-30 VDC |
| Csatlakozás | M12 csatlakozó |
| Kimenet | 4-20mA |
| Mérési tartomány | 0 ~ 10 bar |
| Tulajdonság | Érték |
|---|---|
| Tápfeszültség | 8-30 VDC |
| Csatlakozás | M12 csatlakozó |
| Kimenet | 0-10 V |
| Mérési tartomány | 0 ~ 10 bar |
| Tulajdonság | Érték |
|---|---|
| Tápfeszültség | 8-30 VDC |
| Csatlakozás | M12 csatlakozó |
| Kimenet | 4-20mA |
| Mérési tartomány | 0 ~ 100 bar |
| Tulajdonság | Érték |
|---|---|
| Tápfeszültség | 8-30 VDC |
| Csatlakozás | M12 csatlakozó |
| Kimenet | 0-10 V |
| Mérési tartomány | 0 ~ 100 bar |
| Tulajdonság | Érték |
|---|---|
| Tápfeszültség | 8-30 VDC |
| Csatlakozás | M12 csatlakozó |
| Kimenet | 4-20mA |
| Mérési tartomány | 0 ~ 160 bar |
| Tulajdonság | Érték |
|---|---|
| Tápfeszültség | 8-30 VDC |
| Csatlakozás | M12 csatlakozó |
| Kimenet | 0-10 V |
| Mérési tartomány | 0 ~ 160 bar |
| Tulajdonság | Érték |
|---|---|
| Tápfeszültség | 8-30 VDC |
| Csatlakozás | DIN 175301-803A |
| Kimenet | 4-20mA |
| Mérési tartomány | 0 ~ 25 bar |
| Tulajdonság | Érték |
|---|---|
| Tápfeszültség | 8-30 VDC |
| Csatlakozás | DIN 175301-803A |
| Kimenet | 0-10 V |
| Mérési tartomány | 0 ~ 10 bar |
| Tulajdonság | Érték |
|---|---|
| Tápfeszültség | 8-30 VDC |
| Csatlakozás | M12 csatlakozó |
| Kimenet | 4-20mA |
| Mérési tartomány | 0 ~ 2.5 bar |
| Tulajdonság | Érték |
|---|---|
| Tápfeszültség | 8-30 VDC |
| Csatlakozás | M12 csatlakozó |
| Kimenet | 0-10 V |
| Mérési tartomány | 0 ~ 2.5 bar |
| Tulajdonság | Érték |
|---|---|
| Tápfeszültség | 8-30 VDC |
| Csatlakozás | M12 csatlakozó |
| Kimenet | 4-20mA |
| Mérési tartomány | 0 ~ 4 bar |
| Tulajdonság | Érték |
|---|---|
| Tápfeszültség | 8-30 VDC |
| Csatlakozás | M12 csatlakozó |
| Kimenet | 0-10 V |
| Mérési tartomány | 0 ~ 4 bar |
| Tulajdonság | Érték |
|---|---|
| Tápfeszültség | 8-30 VDC |
| Csatlakozás | M12 csatlakozó |
| Kimenet | 4-20mA |
| Mérési tartomány | 0 ~ 6 bar |
| Tulajdonság | Érték |
|---|---|
| Tápfeszültség | 8-30 VDC |
| Csatlakozás | M12 csatlakozó |
| Kimenet | 0-10 V |
| Mérési tartomány | 0 ~ 6 bar |
A nyomástávadó a mért nyomást a vezérlés vagy az adatgyűjtő számára feldolgozható jellé alakítja. Alkalmazható például gépek, vízellátó rendszerek, pneumatikus vagy hidraulikus berendezések nyomásának felügyeletére, amennyiben a kiválasztott típus műszaki jellemzői megfelelnek az adott feladatnak.
A kiválasztáshoz az alábbi szempontokat érdemes ellenőrizni.
A mérési tartomány illeszkedjen a rendszer üzemi nyomásához. Ne csak a szokásos működési értéket vegye figyelembe: az indításkor, leállításkor vagy szelepműködéskor fellépő nyomáscsúcsok is számítanak.
A termékadatlap szerinti túlterhelhetőséget külön ellenőrizze, mert az nem azonos a mérési tartománnyal. A szükségtelenül nagy tartomány kiválasztása a kívánt mérési pontosság szempontjából is kedvezőtlen lehet.
A nyomástávadó kimenetének illeszkednie kell a PLC, kijelző vagy adatgyűjtő bemenetéhez.
| Kimenet | Mikor lehet megfelelő választás? | Mit ellenőrizzen? |
|---|---|---|
| 4–20 mA | Áramjel fogadására alkalmas ipari vezérléshez, hosszabb jelvezeték esetén is. | Tápfeszültség, bekötési mód és megengedett hurokterhelés. |
| 0–10 V | Feszültségbemenettel rendelkező vezérlőhöz vagy mérőrendszerhez. | Bemeneti követelmények, tápellátás, kábelezés és földelés. |
A bekötést mindig az adott nyomástávadó és a fogadó eszköz dokumentációja alapján kell kialakítani.
Ellenőrizze, hogy a közeggel érintkező anyagok és tömítések alkalmasak-e a mérendő folyadékhoz vagy gázhoz. A megengedett közeghőmérséklet és környezeti hőmérséklet szintén típusfüggő. Egy vízhez megfelelő nyomástávadó nem feltétlenül használható agresszív közeghez vagy magas hőmérsékletű technológiai folyamathoz.
A nyomásoldali menetnek illeszkednie kell a rendszer csatlakozási pontjához; a megfelelő tömítési módot is ellenőrizni kell.

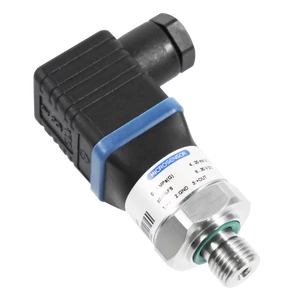

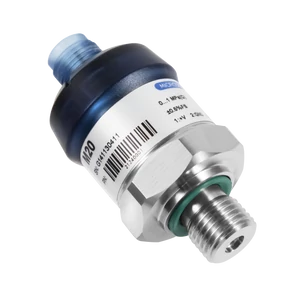

Az M12 és DIN-A csatlakozás az elektromos bekötés kialakítását jelöli. Választáskor vegye figyelembe a rendelkezésre álló kábelt, a szerelési helyet és a szükséges környezeti védettséget.
A relatív nyomástávadó a környezeti légnyomáshoz, az abszolút nyomástávadó pedig az abszolút vákuumhoz viszonyítva mér. A mérési feladat határozza meg, melyik változatra van szükség; a mérés típusát mindig ellenőrizze a termék adatlapján.
A gyorsabb típusválasztáshoz adja meg a mérendő közeget, az üzemi és maximális nyomást, a hőmérsékletet, a kívánt kimeneti jelet, valamint a mechanikai és elektromos csatlakozást. Ezek alapján kollégáink segítenek kiválasztani az alkalmazáshoz illeszkedő nyomástávadót.
