IDEM Safety Switches

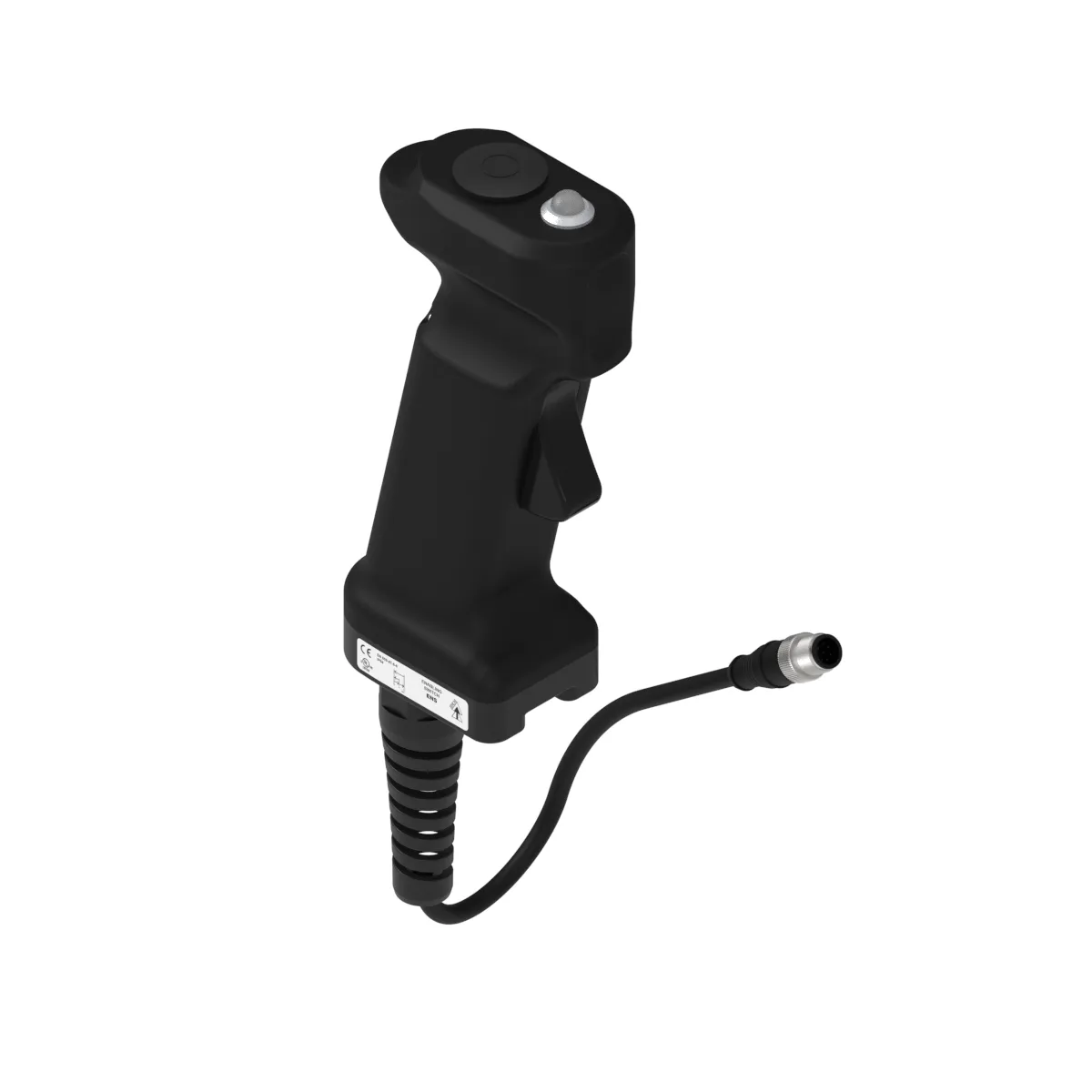

A modern ipari automatizálásban a diagnosztikai visszacsatolás és a gyors szervizelhetőség alapvető elvárás. Az IDEM ENS 241303 típusú engedélyező kapcsoló (Enabling Pendant Switch) a professzionális felhasználók igényeire válaszol: a 3-állású biztonsági technológiát vizuális bi-color LED indikátorral és modern, QC-M12 gyorscsatlakozós kivitellel ötvözi.
A 241303-as modell a gépállapot azonnali azonosítását teszi lehetővé, miközben drasztikusan csökkenti a telepítési időt:
Integrált bi-color LED: A beépített piros és zöld LED-ek 24V DC feszültségen üzemelve (0,02 A áramfelvétel mellett) egyértelmű jelzést adnak a gép biztonsági állapotáról.
M12 gyorscsatlakozó: Az eszköz 8-pólusú (8-Way) M12-es hím (Male) csatlakozóval rendelkezik, amely egy 250 mm-es repülőkábelen (Flying Lead) helyezkedik el. Ez a megoldás kiküszöböli a bekötési hibákat és Plug-and-Play cserét tesz lehetővé.
3-állású OFF-ON-OFF védelem: Az IEC 60947-5-8 szabvány szerint a gép csak a trigger kapcsoló középső állásában üzemel. Pánikhelyzetben történő erős rászorítás (over-grip) vagy elengedés esetén a rendszer azonnal leáll.
A villamossági tervezéshez elengedhetetlen a 8-pólusú interfész pontos bekötési sorrendjének ismerete a 241303 modell esetében:
| PIN | Vezeték színe | Funkció (EP + LED verzió) |
| 1 | Fehér | EP N/C 1 |
| 7 | Fekete | EP N/C 1 |
| 5 | Barna | EP N/C 2 |
| 6 | Zöld | EP N/C 2 |
| 8 | Narancs | PIROS LED |
| 2 | Piros | ZÖLD LED |
| 3 | Kék | 0V (GND) |
Az IDEM 241303 kialakítása garantálja a megbízhatóságot a legzordabb gyári körülmények között is:
Robusztus felépítés: Nagy szilárdságú poliészter műanyag ház, amely IP65 védettséget élvez por és víz ellen.
Hosszú élettartam: Az engedélyező mechanizmus 100 000 működtetési ciklusra hitelesített (B10d=100000).
Biztonsági integritás: Megfelelő külső biztonsági vezérlőhöz csatlakoztatva elérhető a PLe / PLd biztonsági szint.
Szakértői design: Az ergonomikus trigger kialakítás biztosítja, hogy az eszköz kézzel vagy ujjakkal is kényelmesen működtethető legyen.
Gyors diagnosztika: A bi-color LED azonnali visszajelzést ad a gép állapotáról.
Minimális gépállás: Az M12 gyorscsatlakozó másodpercek alatti eszközcserét tesz lehetővé.
Szabványos védelem: Teljes összhang az ISO 13849-1 és IEC 60947-5-8 gépbiztonsági irányelvekkel.
Kábelvédelem: A nagy szilárdságú belső rögzítés és a repülőkábel megvédi a csatlakozásokat a mechanikai igénybevételtől.
Modernizálja robotcellái diagnosztikáját és szervizelhetőségét az IDEM 241303 megoldásával! Műszaki tanácsadásért forduljon hozzánk bizalommal!
| Tulajdonság | Érték |
|---|---|
| Műszaki adatok (engedélyező kapcsoló) | |
| Tanúsítványok | Folyamatban |
| Ház anyaga | Poliészter műanyag |
| Üzemi hőmérséklet | -10 – +60 °C (fagymentes környezetben) |
| Tárolási hőmérséklet | -25 – +60 °C |
| Névleges kimeneti feszültség | 24 V DC |
| Névleges kimeneti áram | 2 A (max.) |
| Névleges szigetelési feszültség | 250 V |
| Mechanikai élettartam | 1 → 2 → 1 pozíció:minimum 100 000 működtetés |
| Ütésállóság | 11 ms – 15 g |
| Rezgésállóság | 10–55 Hz; 0,5 mm amplitúdó |
| Működtetési gyakoriság | max. 1200 ciklus/óra |
| Csatlakozó típusa | Rugós kapocs |
| Védettségi fokozat | IP65 |
| Műszaki adatok (LED) | |
| Feszültség | 24 V DC |
| Jelzés | Zöld / Piros |
| Szabványoknak való megfelelés | |
| IEC 60947-5-8 | Kisfeszültségű kapcsoló- és vezérlőberendezések – Vezérlőáramköri eszközök és háromállású engedélyező kapcsolók |
| ISO 13849-1 | 2023:Gépek biztonsága – A vezérlőrendszerek biztonsággal kapcsolatos részei |
| B10d | 100 000 ciklus |
| Teljesítményszint | PLe / PLd (két áramkör külső biztonsági vezérlőhöz csatlakoztatva) |
