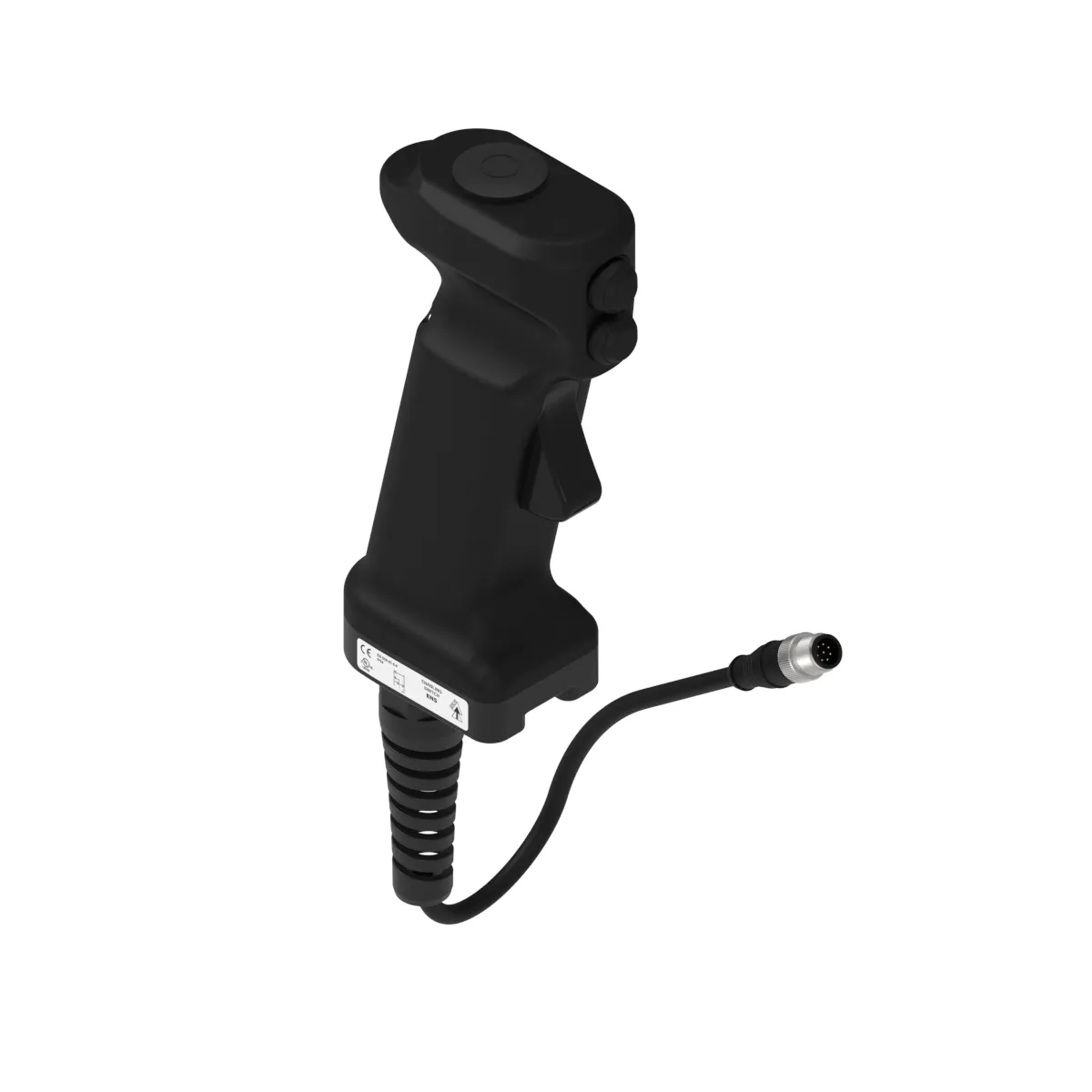

A modern robotikai rendszerek üzembe helyezése és finomhangolása során a mobilitás és a gyors csatlakoztathatóság kulcskérdés. Az IDEM ENS 241302 típusú engedélyező kapcsoló (Enabling Pendant Switch) a professzionális felhasználók igényeire válaszol: a 3-állású biztonsági technológiát és a manuális folyamatvezérlést (inching/jogging) egyetlen modern, QC-M12 gyorscsatlakozós egységbe integrálja.
A 241302-es modell a funkcionális vezérlést ötvözi a szerelési idő drasztikus csökkentésével, így ideális választás dinamikus gyártási környezetekben:
Integrált léptető gombok (Jogging): A két beépített pillanatkapcsoló lehetővé teszi az operátor számára a gép tengelyeinek precíz, szakaszos mozgatását, miközben az engedélyező áramkör aktív.
M12 gyorscsatlakozó: Az eszköz 8-pólusú (8-Way) M12-es hím (Male) csatlakozóval van ellátva, amely egy 250 mm-es repülőkábelen (Flying Lead) helyezkedik el. Ez a megoldás kiküszöböli a bekötési hibákat és azonnali cserét tesz lehetővé.
3-állású OFF-ON-OFF védelem: Az IEC 60947-5-8 szabványnak megfelelően a gép csak a trigger kapcsoló középső állásában üzemelhet. Pánikhelyzetben történő erős rászorítás vagy elengedés esetén a rendszer azonnal leáll.
A villamossági tervezés során alapvető a 8-pólusú interfész pontos bekötési sorrendjének ismerete a 241302 modell esetében:
| PIN | Vezeték színe | Funkció (EP + Buttons verzió) |
| 1 | Fehér | EP N/C 1 |
| 7 | Fekete | EP N/C 1 |
| 5 | Barna | EP N/C 2 |
| 6 | Zöld | EP N/C 2 |
| 4 | Sárga | BUTTON 1 |
| 3 | Kék | BUTTON 1 |
| 2 | Piros | BUTTON 2 |
| 8 | Narancs | BUTTON 2 |
Az IDEM 241302 kialakítása garantálja a megbízhatóságot a legkeményebb gyári körülmények között is:
Robusztus felépítés: Nagy szilárdságú poliészter műanyag ház, amely IP65 védettséget élvez por és víz ellen.
Hosszú élettartam: Az engedélyező mechanizmus 100 000 működtetési ciklusra (B10d=100000), míg a nyomógombok 50 000 ciklusra hitelesítettek.
Szakértői kialakítás: Az ergonomikus "Trigger Design" és a kettős feszültségmentesítő biztosítja, hogy az eszköz kesztyűben is kényelmesen és biztonságosan használható legyen.
Gyors üzembe helyezés: Az M12 gyorscsatlakozó Plug-and-Play telepítést és szerszámmentes eszközcserét biztosít.
PLe / PLd biztonsági szint: Megfelelő külső biztonsági vezérlőhöz csatlakoztatva a legmagasabb szintű védelmet nyújtja.
Integrált folyamatvezérlés: A léptető gombokkal a gép közvetlen manuális irányítása válik lehetővé.
Szabványos védelem: Teljes összhang az ISO 13849-1 és IEC 60947-5-8 gépbiztonsági irányelvekkel.
Optimalizálja robotcellái vezérlését az IDEM 241302 gyorscsatlakozós megoldásával! Műszaki tanácsadásért és rendelésért keressen minket bátran!
| Tulajdonság | Érték |
|---|---|
| Műszaki adatok (engedélyező kapcsoló) | |
| Tanúsítványok | Folyamatban |
| Ház anyaga | Poliészter műanyag |
| Üzemi hőmérséklet | -10 – +60 °C (fagymentes környezetben) |
| Tárolási hőmérséklet | -25 – +60 °C |
| Névleges kimeneti feszültség | 24 V DC |
| Névleges kimeneti áram | 2 A (max.) |
| Névleges szigetelési feszültség | 250 V |
| Mechanikai élettartam | 1 → 2 → 1 pozíció:minimum 100 000 működtetés |
| Ütésállóság | 11 ms – 15 g |
| Rezgésállóság | 10–55 Hz; 0,5 mm amplitúdó |
| Működtetési gyakoriság | max. 1200 ciklus/óra |
| Csatlakozó típusa | Rugós kapocs |
| Védettségi fokozat | IP65 |
| Műszaki adatok (nyomógombok) | |
| Mechanikai élettartam | 50 000 ciklus |
| Villamos névleges értékek | 50 V DC / 125 mA |
| Szabványoknak való megfelelés | |
| IEC 60947-5-8 | Kisfeszültségű kapcsoló- és vezérlőberendezések – Vezérlőáramköri eszközök és háromállású engedélyező kapcsolók |
| ISO 13849-1 | 2023:Gépek biztonsága – A vezérlőrendszerek biztonsággal kapcsolatos részei |
| B10d | 100 000 ciklus |
| Teljesítményszint | PLe / PLd (két áramkör külső biztonsági vezérlőhöz csatlakoztatva) |
