IDEM Safety Switches

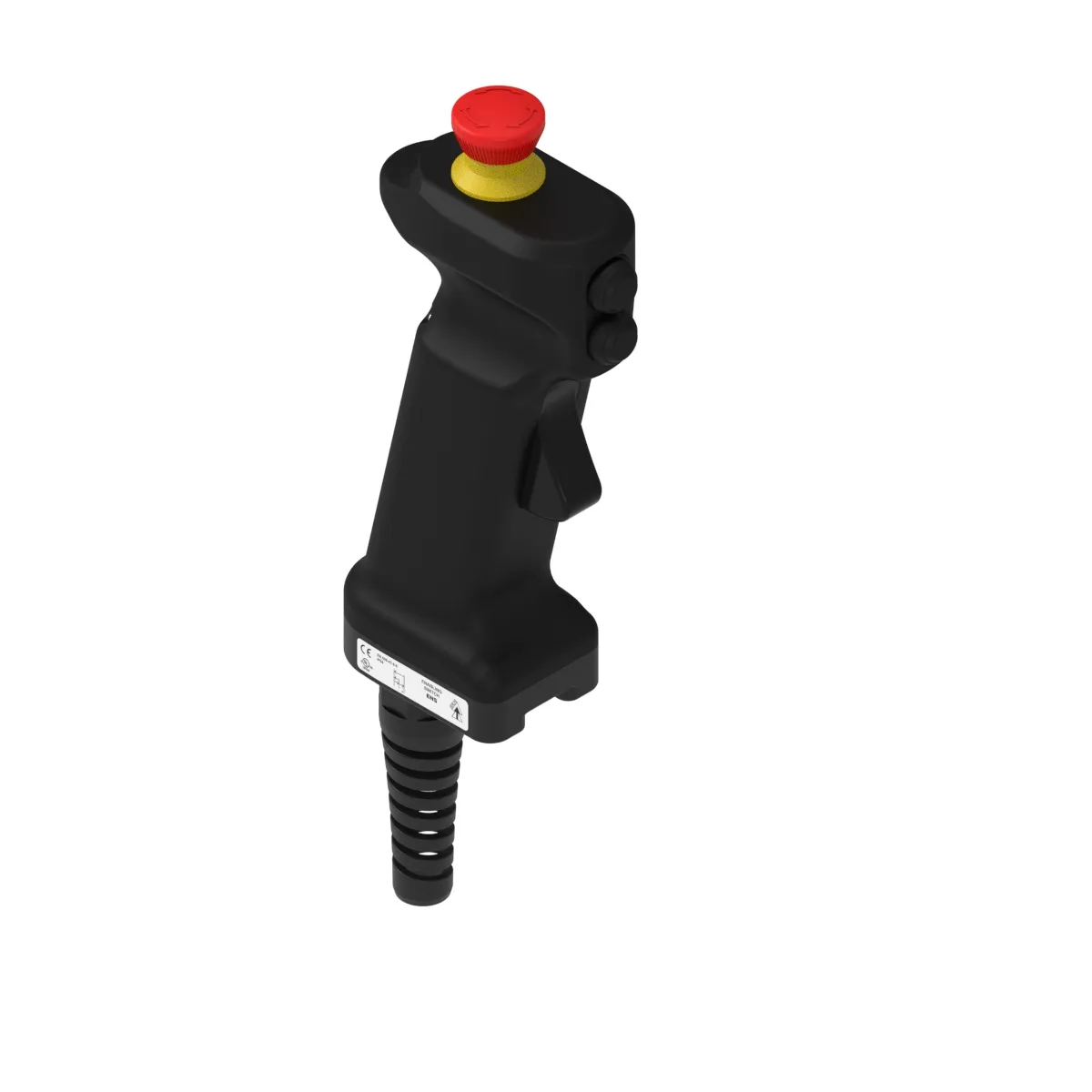

Az ipari robotika és a komplex automatizált cellák manuális kiszolgálása során a gépkezelőnek teljes körű kontrollra van szüksége. Az IDEM ENS 241004 típusú engedélyező kapcsoló (Enabling Pendant Switch) az ENS termékcsalád legteljesebb konfigurációja. Ez az "all-in-one" megoldás kiváltja a különálló vészleállító dobozokat és léptető egységeket, egyetlen ergonomikus, kézi eszközbe sűrítve minden kritikus funkciót.
A 241004-es modell egyesíti az összes elérhető kiegészítő funkciót, hogy megfeleljen a legszigorúbb PLe/PLd biztonsági szinteknek:
3-állású OFF-ON-OFF technológia: Az alapvető védelem, amely csak a középső állásban engedélyezi a gépmozgást, elengedés vagy pánikreakció (túl erős rászorítás) esetén azonnal leállít.
Integrált Vészleállító (E-Stop): A készülék tetején elhelyezett, IEC 60947-5-5 szabványú, 2NC (kétcsatornás) vészleállító gomb azonnali beavatkozást tesz lehetővé.
Léptető nyomógombok (Jogging): Két beépített pillanatkapcsoló szolgál a gép tengelyeinek manuális finomhangolására vagy szakaszos mozgatására (inching).
Vizuális LED visszajelzés: A beépített bi-color (piros/zöld) LED indikátor egyértelmű jelzést ad a gép aktuális állapotáról.
Az IDEM 241004 kialakítása garantálja a hosszú élettartamot a legzordabb körülmények között is:
Robusztus felépítés: Nagy szilárdságú poliészter műanyag ház, amely ellenáll az ipari vegyi anyagoknak és a mechanikai behatásoknak.
Rugós sorkapcsok (Spring Terminal): A rázkódásálló és gyors bekötést biztosító belső terminálok 16-26 AWG vezetékméretet fogadnak.
Kettős feszültségmentesítés: A belső kábelrögzítő clamp és a külső tömszelence (Strain Relief Gland) együttesen védi a kábelcsatlakozásokat a véletlen rántásoktól.
Környezeti ellenállóság: IP65 védettség és -10°C és +60°C közötti üzemi hőmérséklet-tartomány.
| Funkció / Jellemző | Specifikáció |
| Engedélyező áramkör | 3-állású, 2NC érintkezőkkel |
| Vészleállító (E-Stop) | Integrált, 2NC érintkezőkkel |
| Vezérlő gombok | 2 db pillanatkapcsoló (1NO/gomb) |
| Vizuális jelzés | Kétszínű LED (24V DC) |
| Biztonsági integritás | Akár PLe / PLd kategória (külső vezérlővel) |
| B10d érték | 100,000 ciklus (pozíció 1-2-1) |
Maximális integráció: Minden fontos funkció egyetlen ergonomikus eszközben, ami csökkenti a rendszer bonyolultságát.
Garantált biztonság: Megfelel az ISO 13849-1 és IEC 60947-5-8 szabványoknak.
Szakipari szerelés: Rugós terminálok a tartós, rezgésmentes elektromos kötésekért.
Ergonómia: Kézben és ujjal is kényelmesen működtethető trigger kialakítás.
Válassza az IDEM 241004 modellt a kompromisszummentes gépbiztonságért! Kérjen szakmai konzultációt szakértő csapatunktól.
| Tulajdonság | Érték |
|---|---|
| Műszaki adatok (engedélyező kapcsoló) | |
| Tanúsítványok | Folyamatban |
| Ház anyaga | Poliészter műanyag |
| Üzemi hőmérséklet | -10 – +60 °C (fagymentes környezetben) |
| Tárolási hőmérséklet | -25 – +60 °C |
| Névleges kimeneti feszültség | 24 V DC |
| Névleges kimeneti áram | 2 A (max.) |
| Névleges szigetelési feszültség | 250 V |
| Mechanikai élettartam | 1 → 2 → 1 pozíció:minimum 100 000 működtetés |
| Ütésállóság | 11 ms – 15 g |
| Rezgésállóság | 10–55 Hz; 0,5 mm amplitúdó |
| Működtetési gyakoriság | max. 1200 ciklus/óra |
| Csatlakozó típusa | Rugós kapocs |
| Védettségi fokozat | IP65 |
| Műszaki adatok (vészleállító) | |
| Mechanikai élettartam | 100 000 működtetés |
| Villamos névleges értékek | 240 V AC / 1,5 A; 24 V DC / 2 A |
| Műszaki adatok (LED) | |
| Feszültség | 24 V DC |
| Jelzés | Zöld / Piros |
| Szabványoknak való megfelelés | |
| IEC 60947-5-8 | Kisfeszültségű kapcsoló- és vezérlőberendezések – Vezérlőáramköri eszközök és háromállású engedélyező kapcsolók |
| ISO 13849-1 | 2023:Gépek biztonsága – A vezérlőrendszerek biztonsággal kapcsolatos részei |
| B10d | 100 000 ciklus |
| Teljesítményszint | PLe / PLd (két áramkör külső biztonsági vezérlőhöz csatlakoztatva) |
