A biztonsági végálláskapcsolók olyan kényszerműködtetésű pozícióérzékelő elektromechanikus komponensek, amelyek közvetlen fizikai érintkezés útján felügyelik az ipari berendezések mozgó elemeit, védőajtóit, szállítószalagjait és emelőgépeit. Az IDEM Safety Switches prémium termékcsaládja garantálja a veszélyes gépmozgások azonnali és megbízható leállítását, teljesítve a legszigorúbb nemzetközi biztonsági és üzembiztonsági előírásokat.
Az ipari automatizálásban a megbízhatóság nem lehet kompromisszum kérdése. Az IDEM portfólió minden tagja pozitív nyitású (kényszerműködtetésű) NC kontaktusokkal rendelkezik az IEC 60947-5-1 szabványnak megfelelően, így a hegedésre hajlamos érintkezők mechanikusan szétválnak a működtetés hatására.
Kimagasló mechanikai élettartam: Minden modell legalább 2.500.000 kapcsolási ciklusra van tervezve.
Magas biztonsági besorolás: Megfelelő rendszerarchitektúrába integrálva a kapcsolók alkalmasak akár PLe / Category 4 (ISO 13849-1) szintű biztonsági körök kialakítására is, rendkívül magas, 356 éves MTTFd érték mellett.
Sokoldalú működtetőfej-választék: Kínálatunkban megtalálhatóak a lineáris nyomócsapos (Pin Plunger), görgős nyomócsapos (Roller Plunger), forgókaros (Roller Lever), állítható karos és rugós működtetésű kivitelek is.
Rugalmas kontaktus konfigurációk: Elérhetőek lassú működésű (Slow Make Break) vagy ugrópontos (Snap Action) változatok 1NC/1NO, 2NC/1NO, 2NC/2NO, 3NC, illetve 4NC kivitelben.

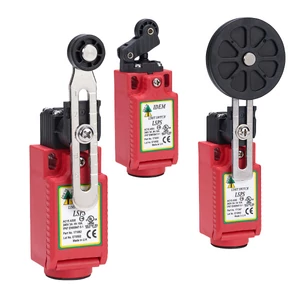

Ha a helyszűke vagy a súlycsökkentés az elsődleges szempont, az üvegszállal erősített UL-minősített műanyagházas modellek jelentik az optimális választást.
Nehézipari, koptató vagy fokozott higiéniai követelményeket támasztó környezetbe tervezett termékcsaládok.
IDEM HLM fémházas végálláskapcsoló: Masszív, pirosra festett öntvényházas kivitel IP67-es környezetállósággal, amely ellenáll a mechanikai sokkhatásoknak.

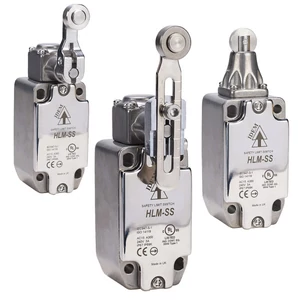

IDEM HLM-SS rozsdamentes acél biztonsági kapcsoló: 316-os minőségű rozsdamentes acélból készült test és fej, amely IP69K minősítéssel rendelkezik. Ellenáll a nagynyomású, forró vizes vegyi tisztításnak, így ideális élelmiszeripari, gyógyszerészeti és vegyipari applikációkhoz.
A biztonsági megbízhatóság fenntartása érdekében a telepítés során szigorúan be kell tartani a gyári előírásokat:
Mechanikai ütköző tilalma: A végálláskapcsolót soha nem szabad mechanikus ütközőként (mechanical stop) használni; a mozgó elem túlnyúlását külső hard-stop elemmel kell korlátozni.
Működtető bütyök kialakítása: Forgókaros vagy görgős fejek esetén mindig 30 fokos lecsapású (tapered) működtető bütyköt kell alkalmazni a mechanikai sokk elkerülésére.
Rég rögzítési nyomatékok: A stabil és robusztus rögzítés érdekében M4 vagy M5 méretű rögzítőcsavarokat kell használni, szigorúan 2 Nm meghúzási nyomatékkal.
Időszakos tesztelés: PLe Cat3/4 biztonsági architektúra esetén legalább havonta egyszer, míg PLd Cat3 esetén legalább évente egyszer manuális funkciótesztet kell végezni a rejtett hibák felhalmozódásának kiszűrésére.
Milyen elektromos csatlakozási opciókkal rendelhetőek az IDEM kapcsolók?
A projekttől függően választható gyárilag szerelt kábeles verzió (LSPM széria), hagyományos tömszelencés csavaros terminál (M20 vagy NPT menet), illetve a gyorscsatlakozós, állásidőt csökkentő Quick Connect (QC) verziók is M12 (8-pólusú) vagy M23 (12-pólusú) kivitelben.
Mit jelent az, hogy egy kontaktus blokk pozitív nyitású (Positive Opening Operation)?
Ez azt jelenti, hogy a kapcsoló NC (alaphelyzetben zárt) biztonsági érintkezői nincsenek kizárólag egy rugó visszatérítő erejére bízva. A működtető elem fizikai elmozdulása egy merev mechanikai kényszerkapcsolaton keresztül, közvetlen erővel nyitja szét a kontaktusokat, így az érintkezők esetleges összehegedése esetén is garantált a megszakítás.
Mikor van szükség aranyozott kontaktusú (Gold Plated) kivitelre?
Normál ipari környezetben a standard ezüst érintkezők tökéletesek. Ha azonban a biztonsági kapcsolót mikroáramú és törpefeszültségű logikai körökbe (pl. PLC biztonsági bemenetek, 5V, 5mA DC) integrálja, a minimális átmeneti ellenállás és a megbízható jelátvitel érdekében az aranyozott érintkezős változatokat javasoljuk (rendeléskor a cikkszám végéhez adott -GC jelöléssel).
