IDEM Safety Switches

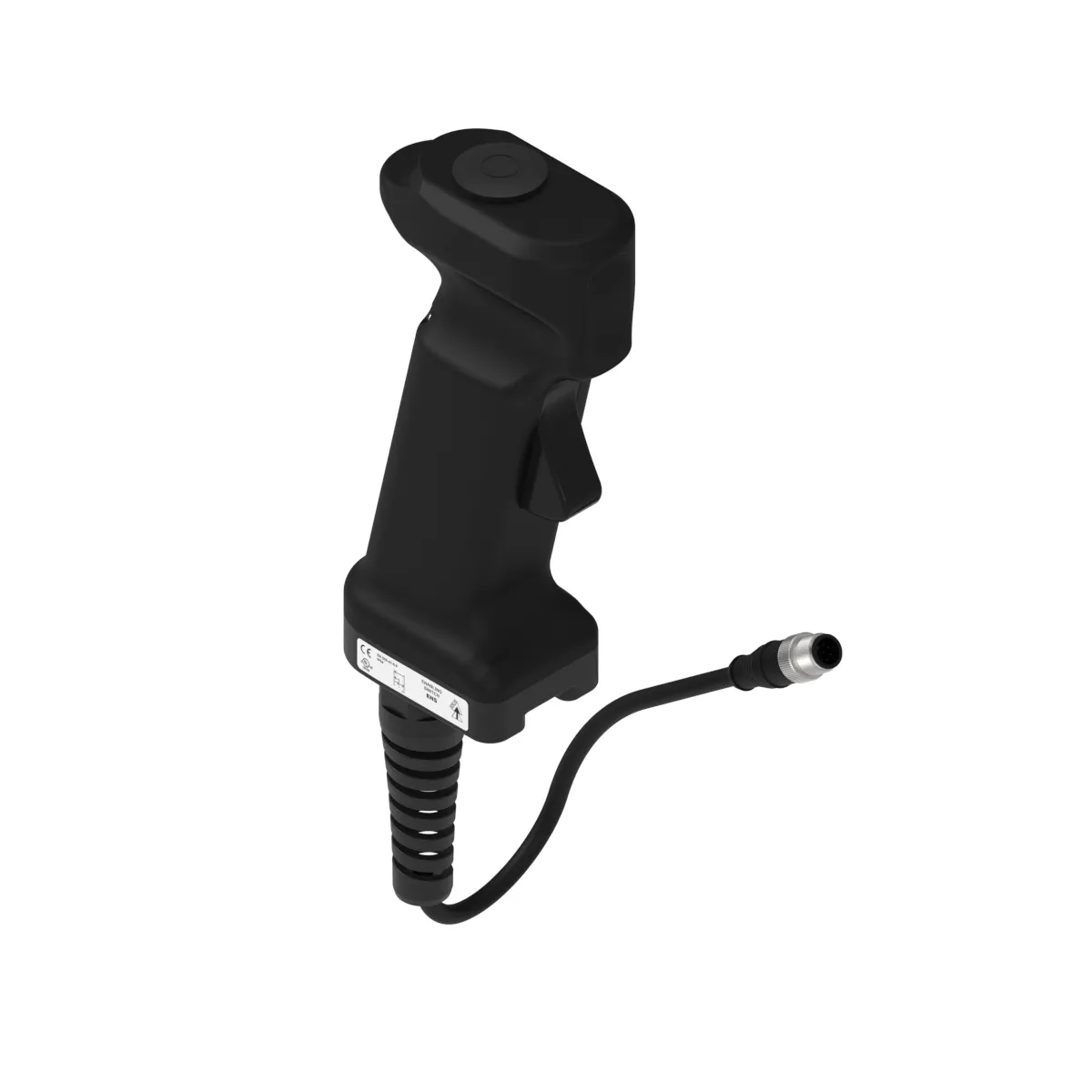

Az ipari termelésben minden kiesett perc jelentős költséget generál. Az IDEM ENS 241300 típusú engedélyező kapcsoló (Enabling Pendant Switch) a hatékonyság jegyében született: a hagyományos sorkapcsos bekötést egy modern M12-es gyorscsatlakozó (QC-M12) váltja fel. Ez a Plug-and-Play megoldás lehetővé teszi a szervizszemélyzet számára az eszköz azonnali cseréjét vagy telepítését anélkül, hogy a gép vezérlőszekrényét meg kellene bontani.
A 241300-as modell a „Quick Connect” (QC) kivitel alapköve, amely a legmagasabb szintű gépbiztonságot ötvözi a modern csatlakozástechnikai elvárásokkal:
Csatlakozási felület: 8-pólusú (8-Way) M12-es hím (Male) csatlakozó, amely egy 250 mm-es repülőkábelen (Flying Lead) helyezkedik el.
Érintkező konfiguráció: 2NC (nyitó) és 1NO (záró) kimenet, amely lehetővé teszi a biztonsági körök monitorozását és a gépvezérlés felé történő állapotvisszajelzést.
Kompatibilitás: Az eszköz közvetlenül csatlakoztatható a szabványos M12-es anya kábelekhez, mint például az IDEM 140101 (5 m) vagy 140102 (10 m) típusú kiegészítőihez.
A villamos tervezéshez és karbantartáshoz kritikus fontosságú a pontos bekötési színtáblázat ismerete:
| PIN | Vezeték színe | (2NC + 1NO verzió) |
|
1 |
Fehér | EP N/C 1 |
|
7 |
Fekete | EP N/C 1 |
|
5 |
Barna | EP N/C 2 |
|
6 |
Zöld | EP N/C 2 |
|
4 |
Sárga | EP N/O 1 |
Annak ellenére, hogy a 241300-as modell a gyors csatlakoztatásra fókuszál, minden alapvető IDEM biztonsági funkciót tartalmaz:
3-állású OFF-ON-OFF védelem: Megfelel az IEC 60947-5-8 szabványnak; pánikhelyzetben történő rászorítás vagy elengedés esetén a gép azonnal leáll.
Ipari tartósság: A robusztus poliészter ház IP65-ös védettséget élvez, B10d értéke pedig eléri a 100 000 kapcsolási ciklust.
Szakértői kialakítás: A kettős feszültségmentesítő (Dual Strain Relief) és a kesztyűben is kényelmesen kezelhető trigger design garantálja a hosszú távú, fáradtságmentes használatot.
Minimális gépállási idő: A Plug-and-Play kivitel másodpercek alatti eszközcserét tesz lehetővé.
Magas szintű védelem: PLe / PLd kategória érhető el megfelelő biztonsági vezérlőhöz csatlakoztatva.
Szabványos M12 csatlakozás: 8-pólusú interfész a könnyű és hiba mentes integrációért.
Robusztus felépítés: Ütésálló kivitel, amely -10°C és +60°C között megbízhatóan működik.
Gyorsítsa fel telepítési folyamatait az IDEM 241300 gyorscsatlakozós megoldásával! Műszaki támogatásért forduljon hozzánk bizalommal!
| Tulajdonság | Érték |
|---|---|
| Műszaki adatok | |
| Tanúsítványok | Folyamatban |
| Ház anyaga | Poliészter műanyag |
| Üzemi hőmérséklet | -10 – +60 °C (fagymentes környezetben) |
| Tárolási hőmérséklet | -25 – +60 °C |
| Névleges kimeneti feszültség | 24 V DC |
| Névleges kimeneti áram | 2 A (max.) |
| Névleges szigetelési feszültség | 250 V |
| Mechanikai élettartam | 1 → 2 → 1 pozíció:minimum 100 000 működtetés |
| Ütésállóság | 11 ms – 15 g |
| Rezgésállóság | 10–55 Hz; 0,5 mm amplitúdó |
| Működtetési gyakoriság | max. 1200 ciklus/óra |
| Csatlakozó típusa | Rugós kapocs |
| Védettségi fokozat | IP65 |
| Szabványoknak való megfelelés | |
| IEC 60947-5-8 | Kisfeszültségű kapcsoló- és vezérlőberendezések – Vezérlőáramköri eszközök és háromállású engedélyező kapcsolók |
| ISO 13849-1 | 2023:Gépek biztonsága – A vezérlőrendszerek biztonsággal kapcsolatos részei |
| B10d | 100 000 ciklus |
| Teljesítményszint | PLe / PLd (két áramkör külső biztonsági vezérlőhöz csatlakoztatva) |
