A kapacitív érzékelők olyan non-kontakt ipari szenzorok, amelyek mind a fémes, mind a nem-fémes anyagok – mint például folyadékok, műanyagok, üveg, fa vagy porszerű anyagok – jelenlétének és szintjének érintésmentes detektálására szolgálnak. A Datalogic / Datasensing professzionális kapacitív érzékelői kimagasló elektromágneses zavarvédettséggel és megbízható kapcsolási pontossággal biztosítják a folyamatfejlesztést a legigényesebb ipari környezetben is.

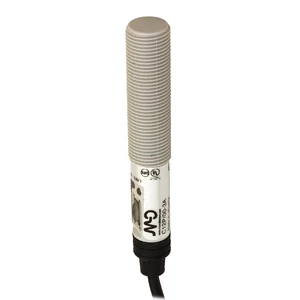

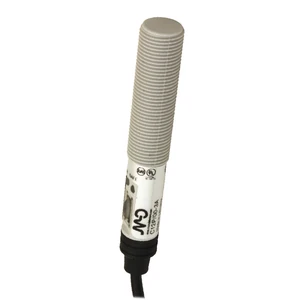

| Tulajdonság | Érték |
|---|---|
| Csatlakozás | Szerelt kábel 2M |
| Kapcsolási távolság | 8 mm |
| Kimenet | PNP/NPN NO/NC |
| Funkció | Kapacitív érzékelő - árnyékolt |

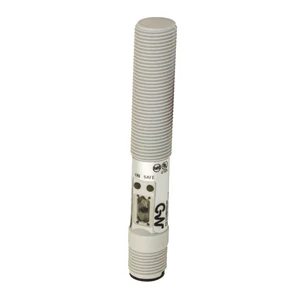

| Tulajdonság | Érték |
|---|---|
| Csatlakozás | M12 csatlakozó |
| Kapcsolási távolság | 8 mm |
| Kimenet | PNP/NPN NO/NC |
| Funkció | Kapacitív érzékelő - árnyékolt |

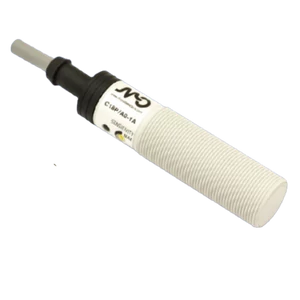

| Tulajdonság | Érték |
|---|---|
| Csatlakozás | Szerelt kábel 2M |
| Kapcsolási távolság | 8 mm |
| Kimenet | AC-NO |
| Funkció | Kapacitív érzékelő - árnyékolt |

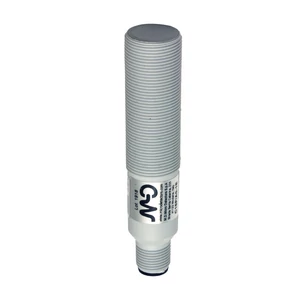

| Tulajdonság | Érték |
|---|---|
| Csatlakozás | M12 csatlakozó |
| Kapcsolási távolság | 8 mm |
| Kimenet | AC-NO |
| Funkció | Kapacitív érzékelő - árnyékolt |

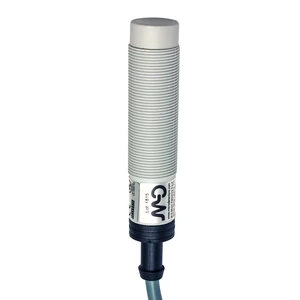

| Tulajdonság | Érték |
|---|---|
| Csatlakozás | Szerelt kábel 2M |
| Kapcsolási távolság | 12 mm |
| Kimenet | AC-NO |
| Funkció | Kapacitív érzékelő - nem árnyékolt |
| Tulajdonság | Érték |
|---|---|
| Csatlakozás | M12 csatlakozó |
| Kapcsolási távolság | 12 mm |
| Kimenet | AC-NO |
| Funkció | Kapacitív érzékelő - nem árnyékolt |
| Tulajdonság | Érték |
|---|---|
| Csatlakozás | Szerelt kábel 2M |
| Kapcsolási távolság | 8 mm |
| Kimenet | NPN NO-NC |
| Funkció | Kapacitív érzékelő - árnyékolt |
| Tulajdonság | Érték |
|---|---|
| Csatlakozás | M12 csatlakozó |
| Kapcsolási távolság | 8 mm |
| Kimenet | NPN NO-NC |
| Funkció | Kapacitív érzékelő - árnyékolt |
| Tulajdonság | Érték |
|---|---|
| Csatlakozás | Szerelt kábel 2M |
| Kapcsolási távolság | 12 mm |
| Kimenet | NPN NO-NC |
| Funkció | Kapacitív érzékelő - nem árnyékolt |
| Tulajdonság | Érték |
|---|---|
| Csatlakozás | M12 csatlakozó |
| Kapcsolási távolság | 12 mm |
| Kimenet | NPN NO-NC |
| Funkció | Kapacitív érzékelő - nem árnyékolt |
| Tulajdonság | Érték |
|---|---|
| Csatlakozás | Szerelt kábel 2M |
| Kapcsolási távolság | 8 mm |
| Kimenet | PNP NO-NC |
| Funkció | Kapacitív érzékelő - árnyékolt |
| Tulajdonság | Érték |
|---|---|
| Csatlakozás | M12 csatlakozó |
| Kapcsolási távolság | 8 mm |
| Kimenet | PNP NO-NC |
| Funkció | Kapacitív érzékelő - árnyékolt |
| Tulajdonság | Érték |
|---|---|
| Csatlakozás | Szerelt kábel 2M |
| Kapcsolási távolság | 12 mm |
| Kimenet | PNP NO-NC |
| Funkció | Kapacitív érzékelő - nem árnyékolt |
| Tulajdonság | Érték |
|---|---|
| Csatlakozás | M12 csatlakozó |
| Kapcsolási távolság | 12 mm |
| Kimenet | PNP NO-NC |
| Funkció | Kapacitív érzékelő - nem árnyékolt |
| Tulajdonság | Érték |
|---|---|
| Csatlakozás | Szerelt kábel 2M |
| Kapcsolási távolság | 8 mm |
| Kimenet | AC-NC |
| Funkció | Kapacitív érzékelő - árnyékolt |
| Tulajdonság | Érték |
|---|---|
| Csatlakozás | M12 csatlakozó |
| Kapcsolási távolság | 8 mm |
| Kimenet | AC-NC |
| Funkció | Kapacitív érzékelő - árnyékolt |
| Tulajdonság | Érték |
|---|---|
| Csatlakozás | Szerelt kábel 2M |
| Kapcsolási távolság | 12 mm |
| Kimenet | AC-NC |
| Funkció | Kapacitív érzékelő - nem árnyékolt |
| Tulajdonság | Érték |
|---|---|
| Csatlakozás | M12 csatlakozó |
| Kapcsolási távolság | 12 mm |
| Kimenet | AC-NC |
| Funkció | Kapacitív érzékelő - nem árnyékolt |

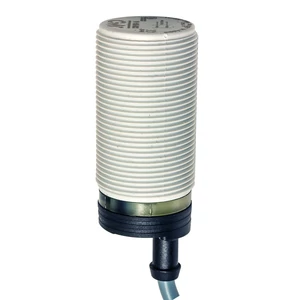

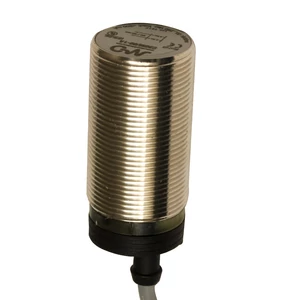

| Tulajdonság | Érték |
|---|---|
| Csatlakozás | Szerelt kábel 2M |
| Kapcsolási távolság | 2…16 mm |
| Kimenet | AC-NO/NC |
| Funkció | Kapacitív érzékelő - árnyékolt |

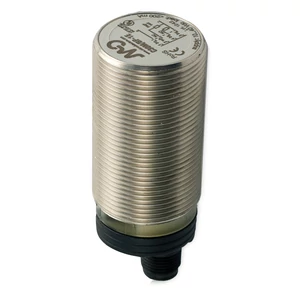

| Tulajdonság | Érték |
|---|---|
| Csatlakozás | M12 csatlakozó |
| Kapcsolási távolság | 2…16 mm |
| Kimenet | AC-NO/NC |
| Funkció | Kapacitív érzékelő - árnyékolt |

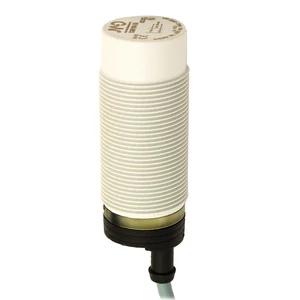

| Tulajdonság | Érték |
|---|---|
| Csatlakozás | Szerelt kábel 2M |
| Kapcsolási távolság | 4…25 mm |
| Kimenet | AC-NO/NC |
| Funkció | Kapacitív érzékelő - nem árnyékolt |

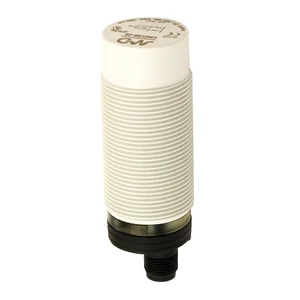

| Tulajdonság | Érték |
|---|---|
| Csatlakozás | M12 csatlakozó |
| Kapcsolási távolság | 4…25 mm |
| Kimenet | AC-NO/NC |
| Funkció | Kapacitív érzékelő - nem árnyékolt |
| Tulajdonság | Érték |
|---|---|
| Csatlakozás | Szerelt kábel 2M |
| Kapcsolási távolság | 2…16 mm |
| Kimenet | NPN NO-NC |
| Funkció | Kapacitív érzékelő - árnyékolt |
| Tulajdonság | Érték |
|---|---|
| Csatlakozás | M12 csatlakozó |
| Kapcsolási távolság | 2…16 mm |
| Kimenet | NPN NO-NC |
| Funkció | Kapacitív érzékelő - árnyékolt |
| Tulajdonság | Érték |
|---|---|
| Csatlakozás | Szerelt kábel 2M |
| Kapcsolási távolság | 4…25 mm |
| Kimenet | NPN NO-NC |
| Funkció | Kapacitív érzékelő - nem árnyékolt |
| Tulajdonság | Érték |
|---|---|
| Csatlakozás | M12 csatlakozó |
| Kapcsolási távolság | 4…25 mm |
| Kimenet | NPN NO-NC |
| Funkció | Kapacitív érzékelő - nem árnyékolt |
| Tulajdonság | Érték |
|---|---|
| Csatlakozás | Szerelt kábel 2M |
| Kapcsolási távolság | 2…16 mm |
| Kimenet | PNP NO-NC |
| Funkció | Kapacitív érzékelő - árnyékolt |
| Tulajdonság | Érték |
|---|---|
| Csatlakozás | M12 csatlakozó |
| Kapcsolási távolság | 2…16 mm |
| Kimenet | PNP NO-NC |
| Funkció | Kapacitív érzékelő - árnyékolt |
| Tulajdonság | Érték |
|---|---|
| Csatlakozás | Szerelt kábel 2M |
| Kapcsolási távolság | 4…25 mm |
| Kimenet | PNP NO-NC |
| Funkció | Kapacitív érzékelő - nem árnyékolt |
| Tulajdonság | Érték |
|---|---|
| Csatlakozás | M12 csatlakozó |
| Kapcsolási távolság | 4…25 mm |
| Kimenet | PNP NO-NC |
| Funkció | Kapacitív érzékelő - nem árnyékolt |
| Tulajdonság | Érték |
|---|---|
| Csatlakozás | Szerelt kábel 2M |
| Kapcsolási távolság | 2…16 mm |
| Kimenet | AC-NO/NC |
| Funkció | Kapacitív érzékelő - árnyékolt |
| Tulajdonság | Érték |
|---|---|
| Csatlakozás | M12 csatlakozó |
| Kapcsolási távolság | 2…16 mm |
| Kimenet | AC-NO/NC |
| Funkció | Kapacitív érzékelő - árnyékolt |
| Tulajdonság | Érték |
|---|---|
| Csatlakozás | Szerelt kábel 2M |
| Kapcsolási távolság | 4…25 mm |
| Kimenet | AC-NO/NC |
| Funkció | Kapacitív érzékelő - nem árnyékolt |
| Tulajdonság | Érték |
|---|---|
| Csatlakozás | M12 csatlakozó |
| Kapcsolási távolság | 4…25 mm |
| Kimenet | AC-NO/NC |
| Funkció | Kapacitív érzékelő - nem árnyékolt |
| Tulajdonság | Érték |
|---|---|
| Csatlakozás | Szerelt kábel 2M |
| Kapcsolási távolság | 2…16 mm |
| Kimenet | NPN NO-NC |
| Funkció | Kapacitív érzékelő - árnyékolt |
| Tulajdonság | Érték |
|---|---|
| Csatlakozás | M12 csatlakozó |
| Kapcsolási távolság | 2…16 mm |
| Kimenet | NPN NO-NC |
| Funkció | Kapacitív érzékelő - árnyékolt |
| Tulajdonság | Érték |
|---|---|
| Csatlakozás | Szerelt kábel 2M |
| Kapcsolási távolság | 4…25 mm |
| Kimenet | NPN NO-NC |
| Funkció | Kapacitív érzékelő - nem árnyékolt |
| Tulajdonság | Érték |
|---|---|
| Csatlakozás | M12 csatlakozó |
| Kapcsolási távolság | 4…25 mm |
| Kimenet | NPN NO-NC |
| Funkció | Kapacitív érzékelő - nem árnyékolt |
| Tulajdonság | Érték |
|---|---|
| Csatlakozás | Szerelt kábel 2M |
| Kapcsolási távolság | 2…16 mm |
| Kimenet | PNP NO-NC |
| Funkció | Kapacitív érzékelő - árnyékolt |
| Tulajdonság | Érték |
|---|---|
| Csatlakozás | M12 csatlakozó |
| Kapcsolási távolság | 2…16 mm |
| Kimenet | PNP NO-NC |
| Funkció | Kapacitív érzékelő - árnyékolt |
A Datalogic / Datasensing termékcsalád széles választékot kínál a hengeres és a szögletes (téglatest) házformák terén, lefedve a gépépítési és automatizálási igényeket:

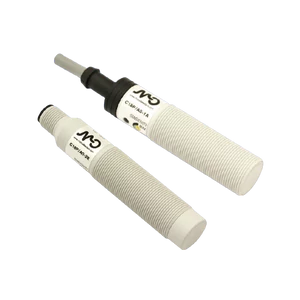

Hengeres kivitelek (M12, M18, M30):
Rozsdamentes acél ház: Ideális élelmiszeripari, gyógyszeripari vagy agresszív kémiai környezetbe, ahol magas szintű korrózióállóság és mechanikai ellenállás szükséges.
Műanyag (PBT/PBT-GF) ház: Gazdaságos és vegyileg ellenálló megoldás általános automatizálási feladatokhoz és folyadékszint-érzékeléshez.
Szögletes / Téglatest kialakítások:

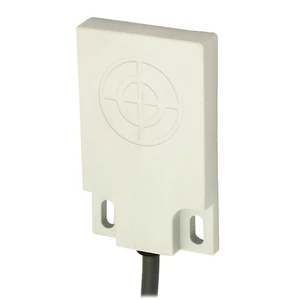

CQ50 sorozat: Kompakt, téglatest alakú szenzorok szűk beépítési helyekre, ahol a hengeres érzékelők elhelyezése nem megoldható.
CQ55 sorozat: Robusztus ipari téglatest ház, kifejezetten tartályok oldalára történő szerelésre és tartalomfigyelésre optimálva.
A kapacitív technológia legnagyobb előnye, hogy nem-fémes falakon (például műanyag tartályfalam vagy üvegablakon) keresztül is képes érzékelni a mögötte lévő közzeget anélkül, hogy közvetlenül érintkezne vele.
Sokoldalú detektálás: Egyaránt alkalmas vezető és szigetelő anyagok (víz, olaj, műanyag granulátum, papír, karton) jelenlét-érzékelésére.
Állítható érzékenység: A beépített potenciométer vagy tanítható funkció segítségével a kapcsolási távolság a mérendő közeg tulajdonságaihoz igazítható.
Magas IP-védettség: IP67 / IP68 védettségi osztály a nedves, poros ipari környezetek áthidalására.
Zavarmentes működés: Integrált védelem rövidzár, fordított polaritás és túlfeszültség ellen.
Folyadékszint-szabályozás: Tartályok, csővezetékek alsó és felső szintjének figyelése a vegyiparban és élelmiszeriparban.
Granulátum- és porérzékelés: Műanyagipari fröccsöntő gépek adagolótölcséreinek szintjelzése.
Csomagolástechnika: Dobozok belsejének ellenőrzése, hiányzó tartalom vagy csomagolóanyag jelenlétének detektálása.
Az induktív érzékelők kizárólag fémes (vezető) tárgyakat képesek detektálni elektromágneses mező segítségével. Ezzel szemben a kapacitív érzékelők az elektromos kapacitás változását mérik, így bármilyen fém, műanyag, üveg, fa vagy folyékony anyag érzékelésére alkalmasak.
Igen. Ha a tartály fala nem-fémes anyagból (pl. műanyagból vagy üvegből) készült, a kapacitív érzékelő érzékenységét úgy lehet beállítani, hogy a tartály falát figyelmen kívül hagyja, és csak a benne lévő folyadékot vagy granulátumot detektálja.
A CQ50 és CQ55 téglatest kialakítások akkor optimálisak, ha lapos felületre (pl. tartály oldalára vagy szalag mellé) történő közvetlen rögzítésre van szükség, vagy ha a rendelkezésre álló beépítési mélység nem teszi lehetővé a hosszabb M12, M18 vagy M30 hengeres szenzorok beszerelését.
