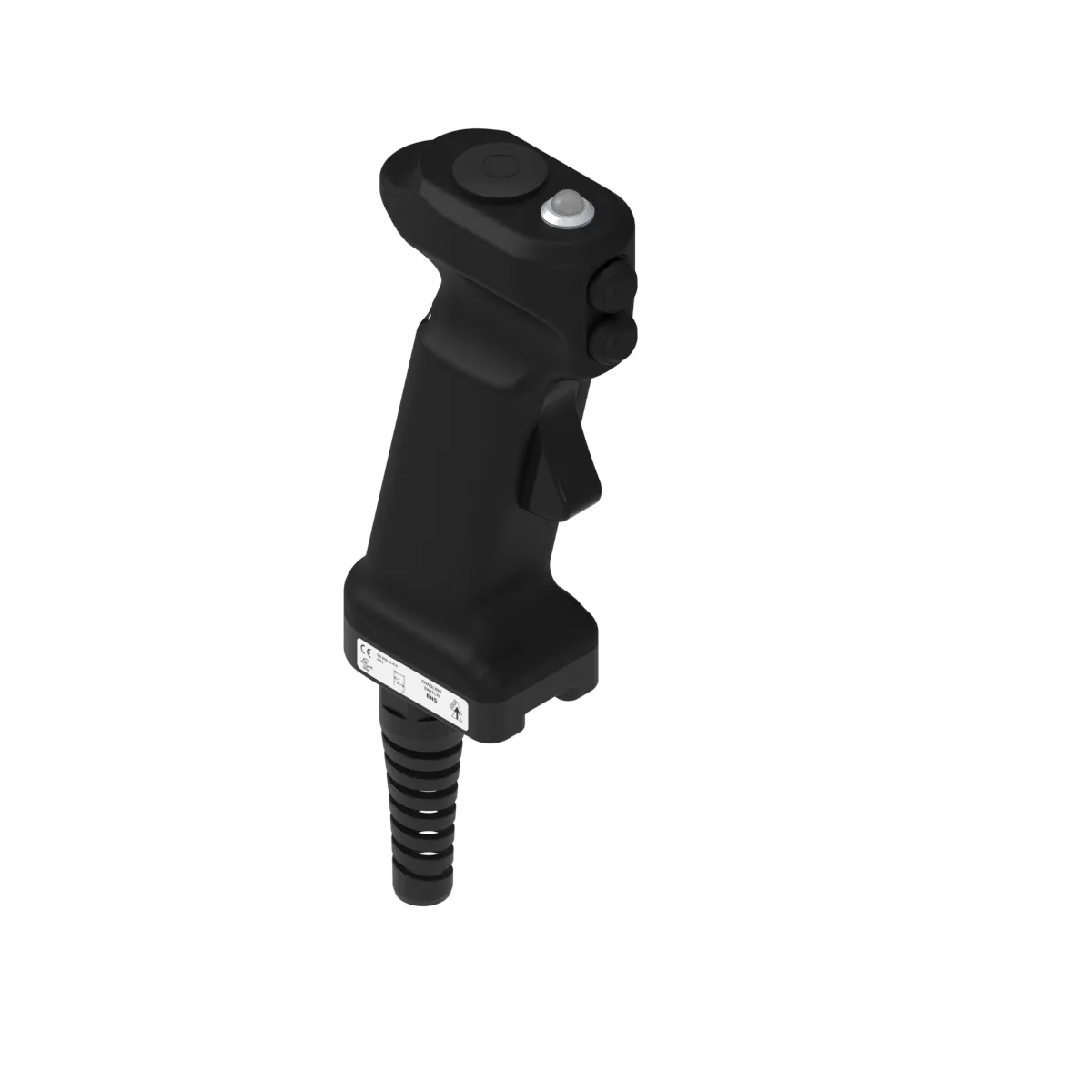

Az összetett robotikai folyamatok és a precíziós gépbeállítások során az operátornak egyszerre van szüksége fizikai védelemre, manuális vezérlésre és azonnali állapotvisszajelzésre. Az IDEM ENS 241006 típusú engedélyező kapcsoló (Enabling Pendant Switch) a funkcionális rugalmasság csúcsát képviseli, mivel egyetlen ergonomikus eszközben egyesíti a 3-állású védelmet, a léptető (jog) gombokat és a diagnosztikai LED-et.
A 241006-os modell kialakítása lehetővé teszi a zökkenőmentes munkavégzést a veszélyes zónákban:
OFF-ON-OFF mechanizmus: Az IEC 60947-5-8 szabvány szerinti 3-állású technológia garantálja, hogy a gép csak a trigger kapcsoló középső állásában működjön. Elengedés vagy pánik-szorítás esetén az áramkör azonnal megszakad.
Integrált léptető gombok (Jogging): A két beépített nyomógombbal az operátor közvetlenül vezérelheti a gép tengelyeinek finommozgását (inching), miközben az engedélyező kapcsolót nyomva tartja. A gombok 50 000 ciklusos mechanikai élettartammal rendelkeznek.
Bi-color LED indikátor: A beépített piros és zöld LED-ek 24V DC feszültségen üzemelve azonnali vizuális tájékoztatást adnak a biztonsági kör állapotáról, segítve a gyors hibafelismerést.
Az IDEM 241006 a legkeményebb gyári körülményekre lett tervezve, ahol a vibráció és a mechanikai hatások mindennaposak:
Robusztus ház: Nagy szilárdságú poliészter műanyag burkolat, amely IP65-ös védettséget biztosít por és fröccsenő víz ellen.
Rezgésálló bekötés: A belső rugós sorkapcsok (Spring Terminal) garantálják a stabil elektromos kontaktust még folyamatos rázkódás (10-55 Hz) mellett is.
Biztonsági adatok: Megfelelő külső biztonsági vezérlőhöz csatlakoztatva elérhető a PLe / PLd biztonsági szint, B10d=100000 kapcsolási ciklus mellett.
Hőmérséklet-ellenállóság: -10°C és +60°C közötti tartományban megbízhatóan üzemel.
| Jellemző | Specifikáció (IDEM 241006) |
| Biztonsági Érintkezők | 2NC (Enabling áramkör) |
| Vezérlőelemek | 2 db Nyomógomb (125mA / 50V DC) |
| Vizuális Jelzés | Kétszínű LED (Zöld / Piros) 24V DC |
| Mechanikai Élettartam | 100 000 működtetés (Engedélyező kapcsoló) |
| Ütésállóság | 11 ms – 15 g |
| Csatlakozó Típusa | Rugós kapocs (Self-wire) |
Multifunkciós kialakítás: Kiváltja a különálló kezelődobozokat, integrálva az engedélyezést, a léptetést és a visszajelzést.
Precíz ergonómia: A könnyű kialakítás és a trigger design lehetővé teszi a kesztyűben történő pontos munkavégzést.
Szabványos védelem: Megfelel az ISO 13849-1:2023 gépbiztonsági előírásoknak.
Kábelvédelem: A kettős feszültségmentesítő (Dual Strain Relief) megvédi a belső kötéseket a mechanikai igénybevételtől.
Válassza az IDEM 241006 modellt a rugalmas és biztonságos robotprogramozáshoz!
| Tulajdonság | Érték |
|---|---|
| Műszaki adatok (engedélyező kapcsoló) | |
| Tanúsítványok | Folyamatban |
| Ház anyaga | Poliészter műanyag |
| Üzemi hőmérséklet | -10 – +60 °C (fagymentes környezetben) |
| Tárolási hőmérséklet | -25 – +60 °C |
| Névleges kimeneti feszültség | 24 V DC |
| Névleges kimeneti áram | 2 A (max.) |
| Névleges szigetelési feszültség | 250 V |
| Mechanikai élettartam | 1 → 2 → 1 pozíció:minimum 100 000 működtetés |
| Ütésállóság | 11 ms – 15 g |
| Rezgésállóság | 10–55 Hz; 0,5 mm amplitúdó |
| Működtetési gyakoriság | max. 1200 ciklus/óra |
| Csatlakozó típusa | Rugós kapocs |
| Védettségi fokozat | IP65 |
| Műszaki adatok (nyomógombok) | |
| Mechanikai élettartam | 50 000 ciklus |
| Villamos névleges értékek | 50 V DC / 125 mA |
| Műszaki adatok (LED) | |
| Feszültség | 24 V DC |
| Jelzés | Zöld / Piros |
| Szabványoknak való megfelelés | |
| IEC 60947-5-8 | Kisfeszültségű kapcsoló- és vezérlőberendezések – Vezérlőáramköri eszközök és háromállású engedélyező kapcsolók |
| ISO 13849-1 | 2023:Gépek biztonsága – A vezérlőrendszerek biztonsággal kapcsolatos részei |
| B10d | 100 000 ciklus |
| Teljesítményszint | PLe / PLd (két áramkör külső biztonsági vezérlőhöz csatlakoztatva) |
