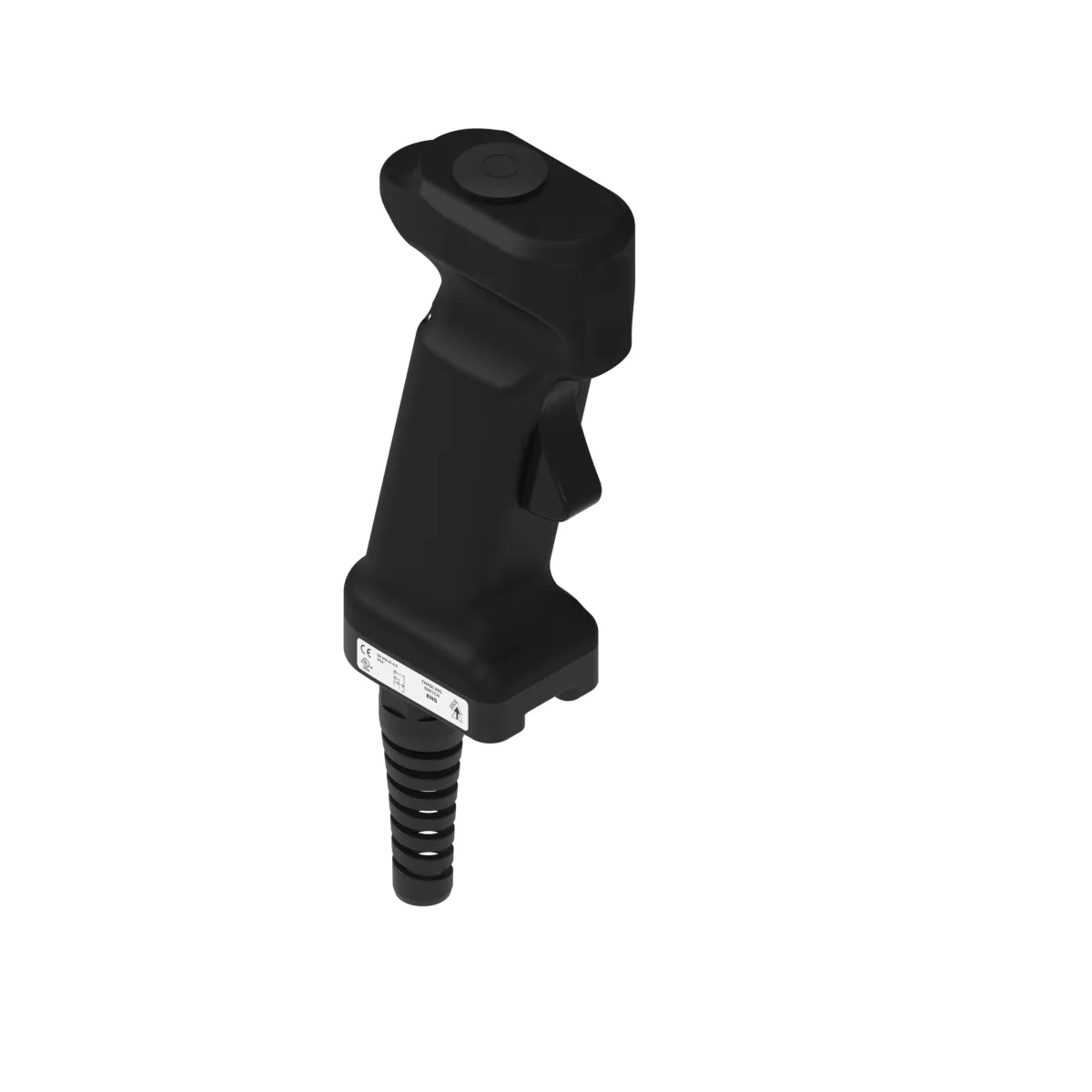

Az ipari automatizálásban és a robottechnikában a szervizüzemmód kritikus kockázati tényező. Az IDEM ENS 241000 típusú 3-állású engedélyező kapcsoló (Enabling Pendant Switch) egy olyan kézi vezérlőeszköz, amely az IEC 60947-5-8 szabvány előírásait követve garantálja a gépkezelő biztonságát veszélyes környezetben végzett manuális beavatkozás során.
A hagyományos kétállású kapcsolókkal ellentétben az IDEM ENS termékcsalád alapvető biztonsági funkciója az emberi pánikreakciók kezelése. A technológia lényege a három, határozottan elkülönülő pozíció:
Nyugalmi állapot (OFF): A kapcsoló nincs megnyomva, a gép áll.
Üzemi állapot (ON): A trigger kapcsoló középső állásban van (részlegesen lenyomva). A biztonsági áramkör zárt, a gépmozgás engedélyezett.
Pánikhelyzet (OFF): Ha a kezelő megijed és túl erősen rászorít a kapcsolóra (over-grip), vagy elengedi azt, a rendszer azonnal megszakítja a folyamatot és leállítja a gépet.
A 241000-es modell az ENS sorozat alapvető, mégis rendkívül robusztus konfigurációja, amely kifejezetten a tartós ipari igénybevételre készült.
Érintkező kiosztás és elektromos adatok
Kontaktus típusa: 2 NC+1 NO (két kényszerműködtetésű nyitó és egy záró érintkező).
Névleges üzemi feszültség: 24 V AC/DC.
Névleges áramerősség: 2 A.
Szigetelési feszültség: 250 V.

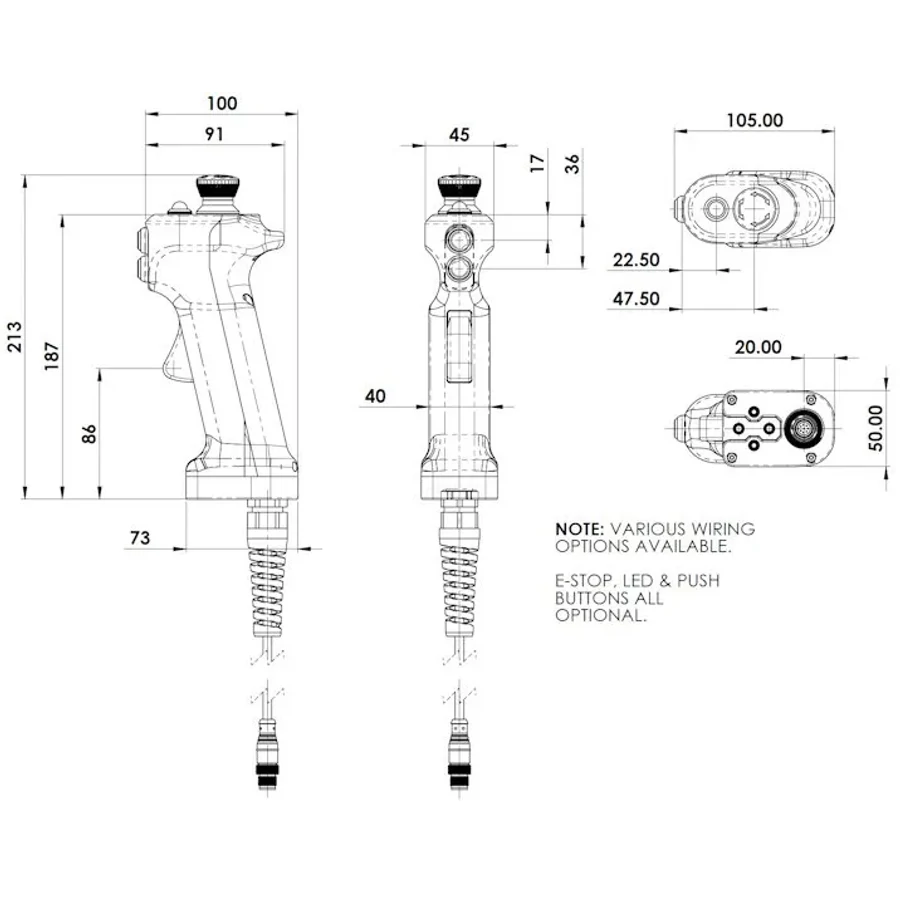

Mechanikai és környezeti jellemzők
Védettség: IP67-ig tanúsított (a dokumentáció IP54-et jelöl alapkiépítésben, de a ház kialakítása ellenáll a pornak és fröccsenő víznek).
Üzemi hőmérséklet: -20°C és +60°C között alkalmazható.
Élettartam (B10d): 100 000 kapcsolási ciklus.
Ergonómia: A speciális burkolat kialakítása lehetővé teszi a hüvelykujj és mutatóujj közötti kényelmes tartást, csökkentve a kezelő fáradtságát.
Az IDEM 241000 telepítése során a rendszermérnököknek ügyelniük kell a precíz bekötésre a magas szintű biztonsági integritás (PLd vagy PLe) eléréséhez.
Huzalozási technológia
A készülék belső rugós sorkapcsokkal (spring terminals) rendelkezik, ami rezgésbiztos kötést és gyors szerelhetőséget tesz lehetővé.
Vezeték keresztmetszet: 16 - 26 AWG.
Csupaszolási hossz: 8-9 mm.
Kábelátmérő: 6 mm - 14.8 mm között fogadja a tömszelence.
Kiegészítő funkciók és rögzítés
A 241000-es modell kiegészíthető az opcionális mágneses tartóval (241400), amely biztosítja az eszköz fix helyét használaton kívül. Ha a gépbiztonsági logika megköveteli a pendant dokkolt állapotának figyelését, a tartóhoz IDEM SPF érintkezésmentes biztonsági kapcsoló is rögzíthető.
Mérnöki megjegyzés: A burkolat szerelésekor a mellékelt T10-es bitfejet használja, és ügyeljen a maximum 1 Nm meghúzási nyomatékra a házcsavaroknál, hogy elkerülje a műanyag menetek sérülését.
Lényeges tanulságok
Maximális biztonság: Az over-grip (túlnyomás) elleni védelem alapfelszereltség.
Szabványkövetés: Megfelel az ISO 13849-1 és IEC 60204-1 gépbiztonsági irányelveknek.
Robusztus felépítés: Ütésálló műanyag ház, amely bírja a zord gyári körülményeket.
Rugalmas bekötés: Belső rugós kapcsok a megbízható elektromos kontaktusért.
Vegye fel a kapcsolatot szakértőinkkel az IDEM biztonságtechnikai megoldások pontos méretezéséhez és rendszerintegrációjához!
| Tulajdonság | Érték |
|---|---|
| Műszaki adatok | |
| Tanúsítványok | Folyamatban |
| Ház anyaga | Poliészter műanyag |
| Üzemi hőmérséklet | -10 – +60 °C (fagymentes környezetben) |
| Tárolási hőmérséklet | -25 – +60 °C |
| Névleges kimeneti feszültség | 24 V DC |
| Névleges kimeneti áram | 2 A (max.) |
| Névleges szigetelési feszültség | 250 V |
| Mechanikai élettartam – engedélyező kapcsoló | 1 → 2 → 1 pozíció:minimum 100 000 működtetés |
| Ütésállóság | 11 ms – 15 g |
| Rezgésállóság | 10–55 Hz; 0,5 mm amplitúdó |
| Működtetési gyakoriság | max. 1200 ciklus/óra |
| Csatlakozó típusa | Rugós kapocs |
| Védettségi fokozat | IP65 |
| Szabványoknak való megfelelés | |
| IEC 60947-5-8 | Kisfeszültségű kapcsoló- és vezérlőberendezések – Vezérlőáramköri eszközök és háromállású engedélyező kapcsolók |
| ISO 13849-1 | 2023:Gépek biztonsága – A vezérlőrendszerek biztonsággal kapcsolatos részei |
| B10d | 100 000 ciklus |
| Teljesítményszint | PLe / PLd (két áramkör külső biztonsági vezérlőhöz csatlakoztatva) |
