IDEM Safety Switches

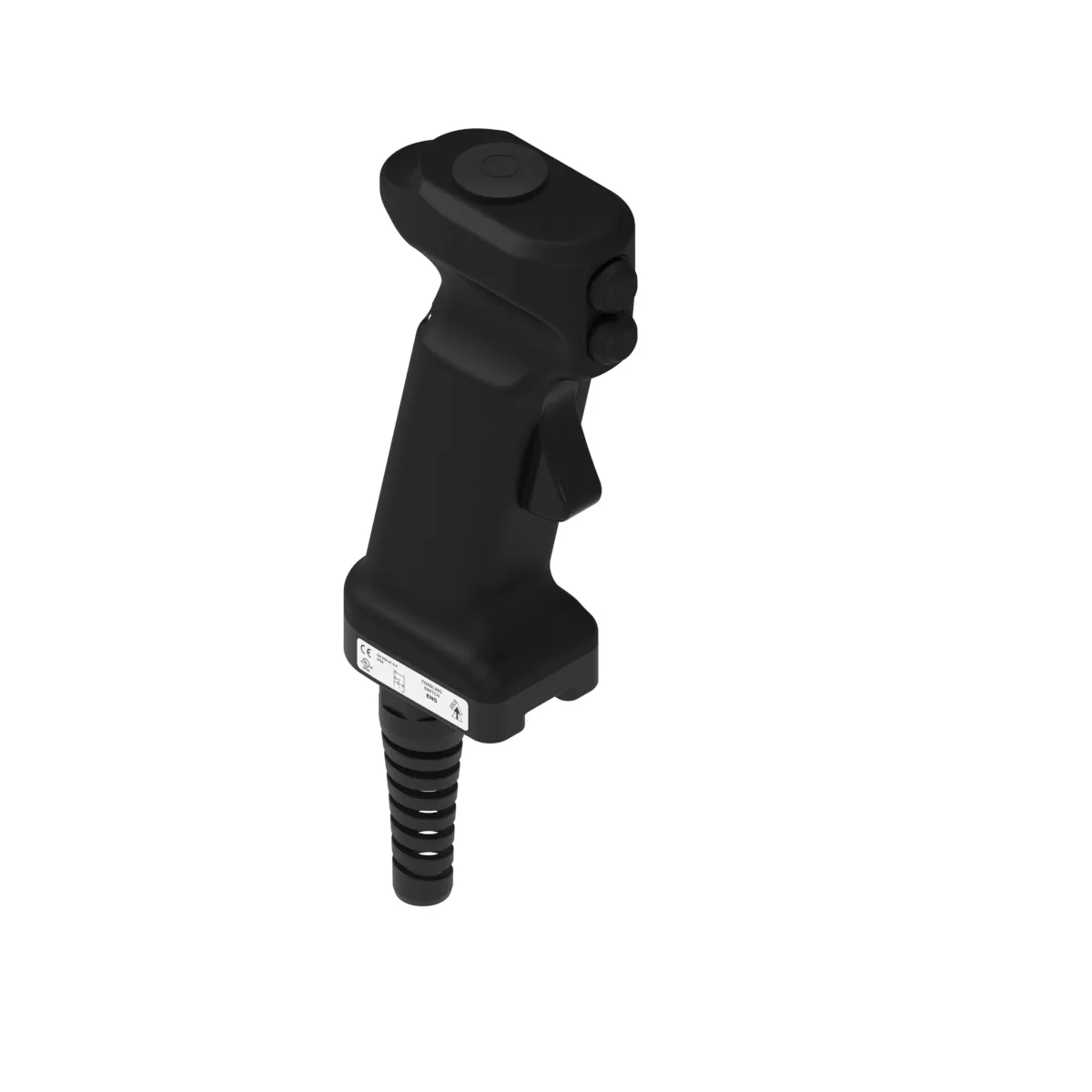

Az ipari robotika és az automatizált gyártósorok szervizelése során a kezelőnek gyakran a védett térben belül kell tartózkodnia a gép mozgásának finomhangolásához. Az IDEM ENS 241002 típusú engedélyező kapcsoló (Enabling Pendant Switch) erre a kritikus feladatra lett kifejlesztve, ötvözve a legmagasabb szintű gépbiztonságot a precíz manuális vezérléssel.
A 241002-es modell kiemelkedik az ENS sorozatból, mivel az alapvető engedélyező funkción túl két darab integrált pillanatkapcsolót (Momentary Push Buttons) tartalmaz. Ezek a gombok lehetővé teszik a gépkezelő számára a berendezés tengelyeinek manuális léptetését vagy szakaszos mozgatását, miközben a biztonsági áramkör aktív.
Nyomógombok konfigurációja: 1 NO (záró) érintkező nyomógombonként.
Elektromos terhelhetőség: 24 V AC/DC névleges feszültség és 0,1 A áramerősség.
Kiemelkedő élettartam: A beépített nyomógombok mechanikai élettartama eléri az 500 000, elektromos élettartama pedig az 1 000 000 kapcsolási ciklust.
Az eszköz magja a hárompozíciós trigger kapcsoló, amely az IEC 60947-5-8 szabvány szerint működik:
1. pozíció (Released - OFF): A kapcsoló alaphelyzetben van, a biztonsági kör nyitott.
2. pozíció (Partially Pressed - ON): A kezelő enyhén behúzza a kart, az engedélyező áramkör zár (2NC), a gép üzemeltethető.
3. pozíció (Fully Pressed - OFF): Pánikhelyzetben a kezelő rászorít a kapcsolóra (over-grip), ami azonnal megszakítja az áramkört és megállítja a gépet.
Az IDEM 241002 a tartósságra és a megbízható csatlakozásra lett optimalizálva:
Szakipari sorkapcsok: A "Self-wire" kivitel belső rugós terminálokkal (Spring Terminals) rendelkezik, amelyek gyorsabb szerelést és rázkódásmentes érintkezést biztosítanak a hagyományos csavaros kötéseknél.
Kettős feszültségmentesítés: A ház belső kábelrögzítő bilincse és a külső tömszelence együttesen védi a belső kötéseket a mechanikai rántásoktól.
Ergonomikus burkolat: A nagy szilárdságú, ütésálló poliészter műanyag ház IP65 védettséget biztosít.
| Jellemző | Specifikáció (IDEM 241002) |
| Érintkezők típusa | 2NC + 1NO (Enabling) / 2x 1NO (Buttons) |
| Biztonsági szint | PLe / PLd (megfelelő vezérlővel) |
| Ház anyaga | Ütésálló poliészter műanyag |
| Bekötési mód | Rugós sorkapocs (AWG 16-26) |
| Üzemi hőmérséklet | -10°C és +60°C között |
Kettős funkció: Biztonsági engedélyezés és manuális gépmozgatás egyetlen eszközben.
Maximális megbízhatóság: B10d=100000 ciklus az engedélyező áramkörre.
Ipari ergonómia: Kesztyűben is könnyen kezelhető trigger és gombkiosztás.
Gyors telepítés: Rugós terminálok a hatékony és tartós bekötés érdekében.
Tervezze meg robotcellája manuális vezérlését az IDEM 241002 segítségével! További műszaki támogatásért keresse szakértőinket!
| Tulajdonság | Érték |
|---|---|
| Műszaki adatok (engedélyező kapcsoló) | |
| Tanúsítványok | Folyamatban |
| Ház anyaga | Poliészter műanyag |
| Üzemi hőmérséklet | -10 – +60 °C (fagymentes környezetben) |
| Tárolási hőmérséklet | -25 – +60 °C |
| Névleges kimeneti feszültség | 24 V DC |
| Névleges kimeneti áram | 2 A (max.) |
| Névleges szigetelési feszültség | 250 V |
| Mechanikai élettartam | 1 → 2 → 1 pozíció:minimum 100 000 működtetés |
| Ütésállóság | 11 ms – 15 g |
| Rezgésállóság | 10–55 Hz; 0,5 mm amplitúdó |
| Működtetési gyakoriság | max. 1200 ciklus/óra |
| Csatlakozó típusa | Rugós kapocs |
| Védettségi fokozat | IP65 |
| Műszaki adatok (nyomógombok) | |
| Mechanikai élettartam | 50 000 ciklus |
| Villamos névleges értékek | 50 V DC / 125 mA |
| Szabványoknak való megfelelés | |
| IEC 60947-5-8 | Kisfeszültségű kapcsoló- és vezérlőberendezések – Vezérlőáramköri eszközök és háromállású engedélyező kapcsolók |
| ISO 13849-1 | 2023:Gépek biztonsága – A vezérlőrendszerek biztonsággal kapcsolatos részei |
| B10d | 100 000 ciklus |
| Teljesítményszint | PLe / PLd (két áramkör külső biztonsági vezérlőhöz csatlakoztatva) |
