Leírás és Paraméterek

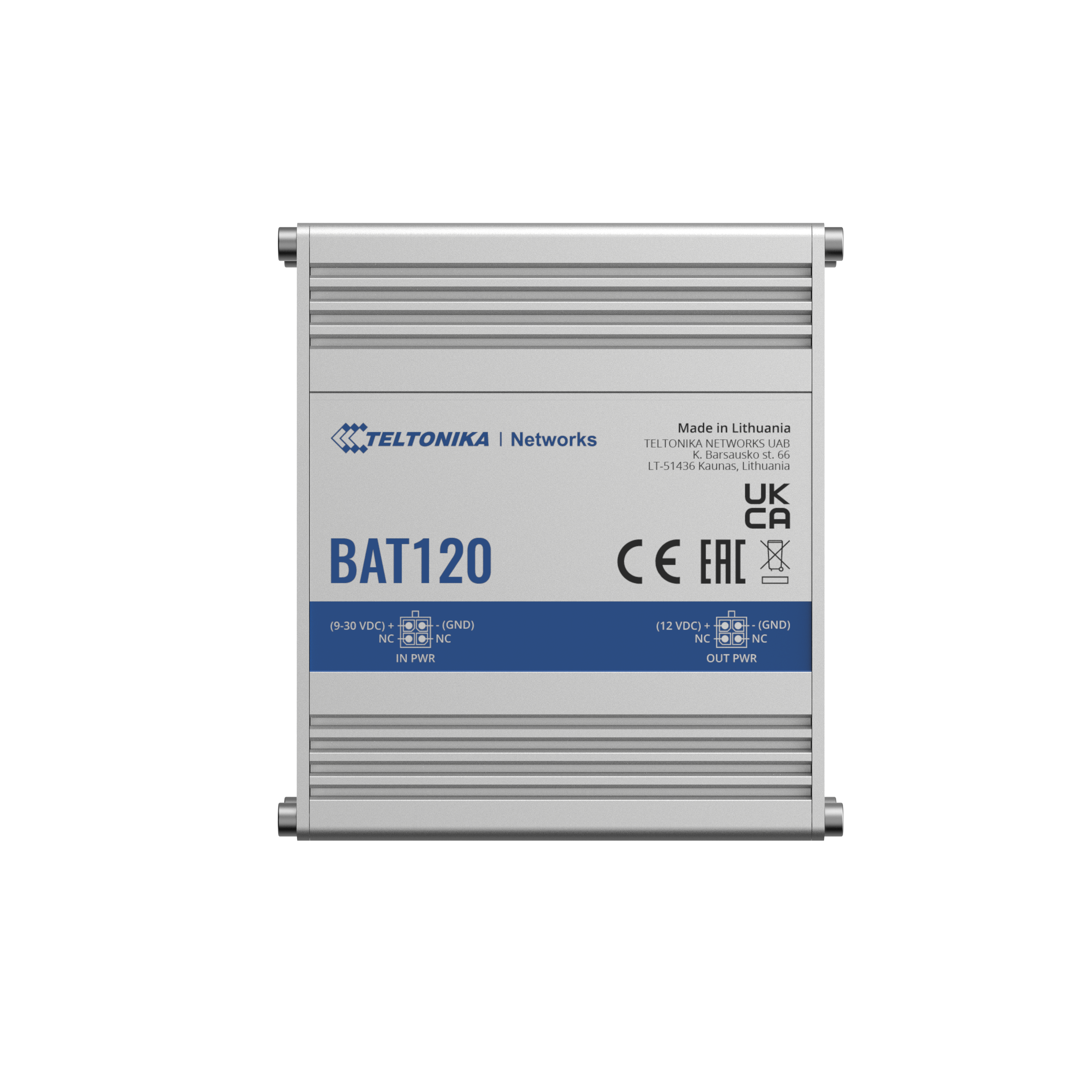

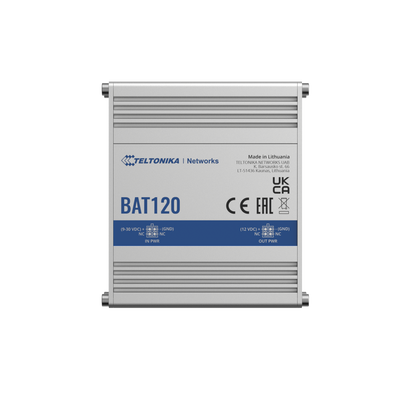

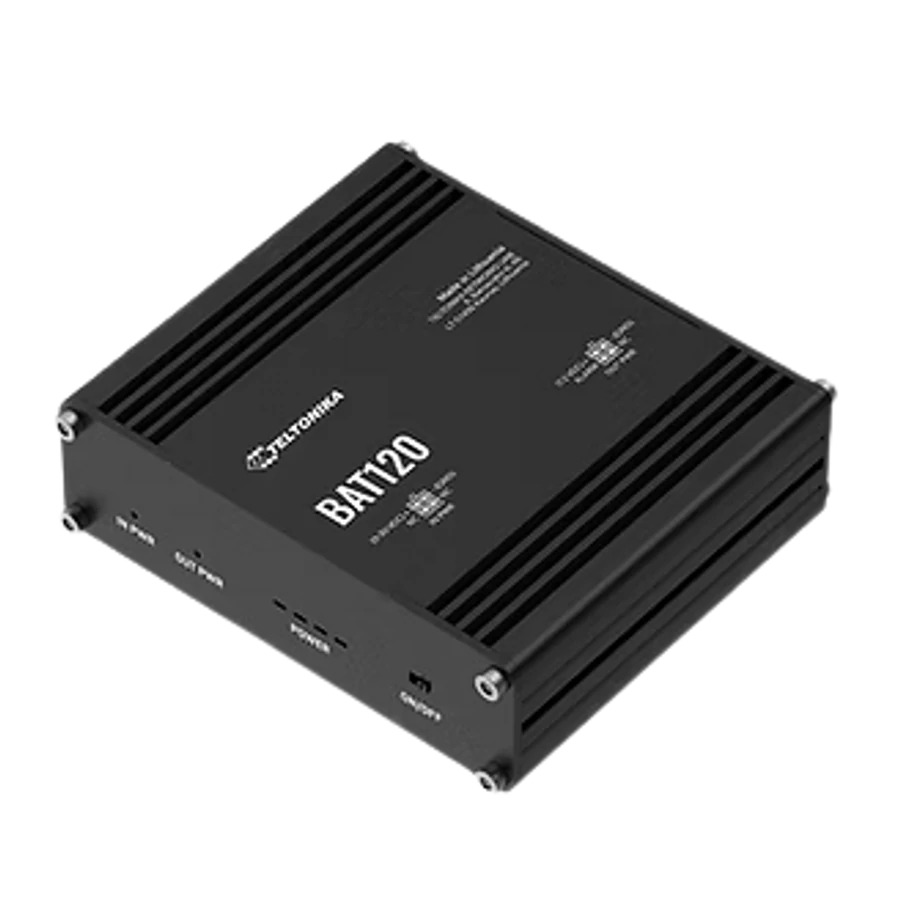

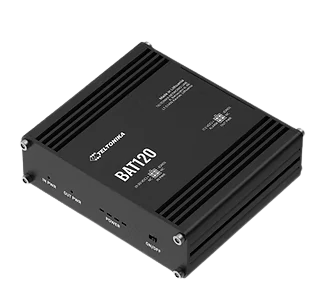

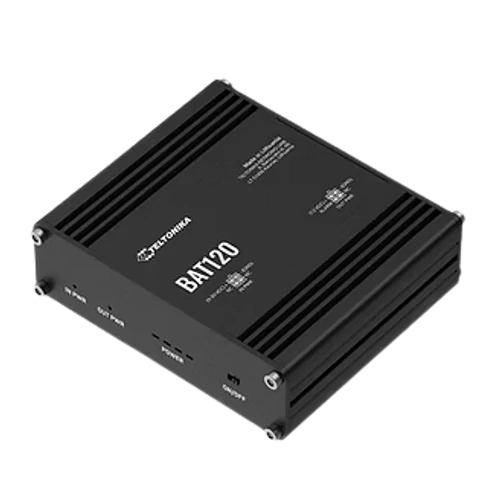

A BAT120 a Teltonika első szünetmentes tápegysége.
A BAT120 két 4 tűs DC csatlakozóval van felszerelve a megtápláláshoz és a külső eszköz tápellátásához. A bemeneti feszültség 9 V-tól 30 V-ig terjedhet, a kimenet pedig
12 VDC, akkumulátoros üzem esetén.
A BAT120 szünetmentes tápegységben két 18650 Li-ion cella található. Nem várt áramszünet esetén a rákapcsolt Teltonika Networks eszközöket akár 6 órán keresztül képes ellátni elektromos árammal, meggátolva ezáltal a kapcsolat megszakadását és időt nyújt a felhasználónak az elsődleges áramforrás problémáinak kiküszöbölésére. A BAT120 fordított polaritás és túlfeszültség védelem is el van látva a bemeneti oldalon illetve 3A túláram védelemmel a kimeneten.
Ez a masszív és megbízható szünetmentes áramforrás tökéletes olyan alkalmazásokhoz, amelyek a Teltonika hálózati eszközökön keresztül állandó kapcsolatot igényelnek akkor is, ha áramkimaradás vagy feszültség ingadozás történik.
| Connector | 4-pin industrial DC power socket |
| Input power/max charging current | Charger max 4 W/300 mA (max battery charging current) |
| Input voltage range | 9 - 30 VDC |
| Input protection | Reverse polarity protection, Overvoltage protection |
| Output voltage in passthrough mode | 9 - 30 VDC |
| Output voltage in battery mode | 12 VDC |
| Output protection | 3A overcurrent protection |
| Max output power/current in battery mode | 22 W/1.8 A |
| Battery capacity | 2300 mAh 17 Wh |
| PHYSICAL INTERFACES (PORTS, LEDS, BUTTONS) | |

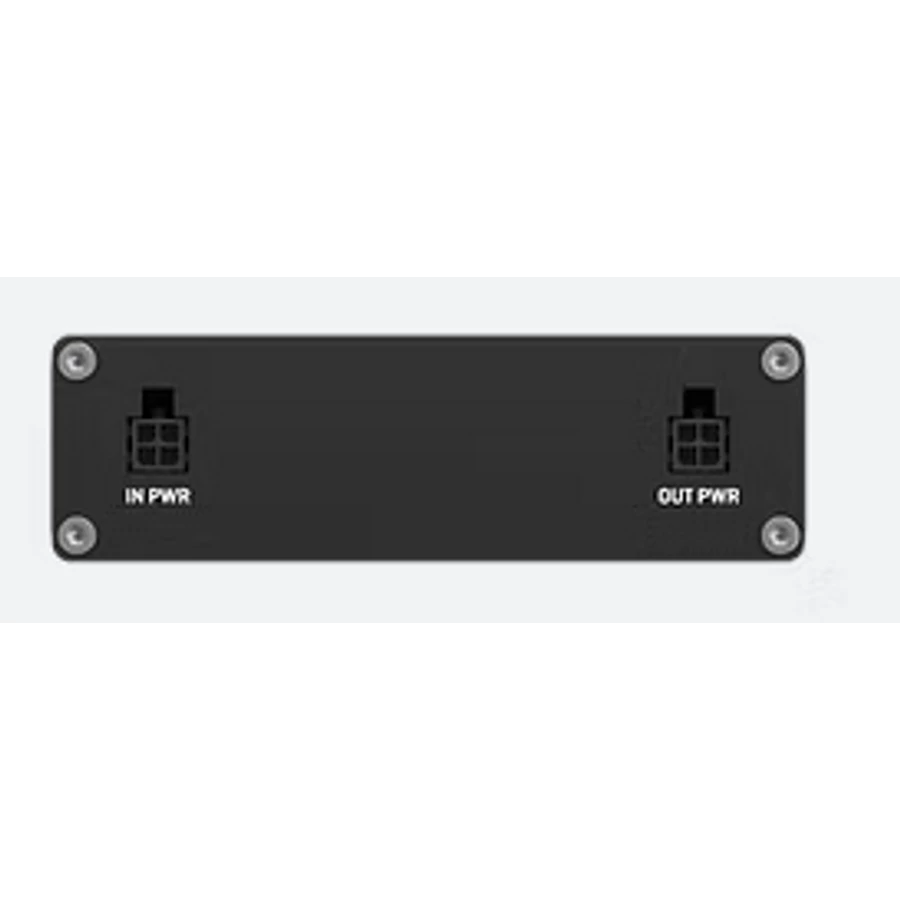

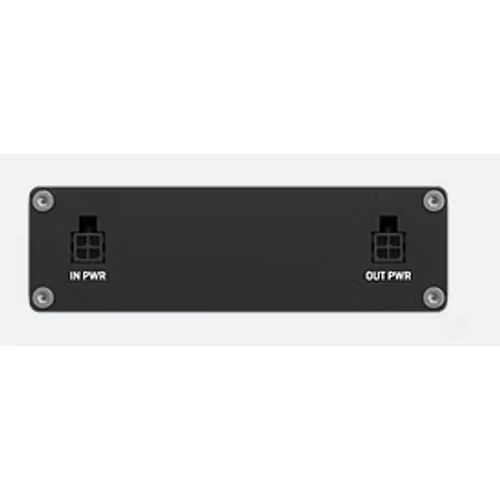

| Power IN | 1 x 4 pin DC connector |
| Power OUT | 1 x 4 pin DC connector |

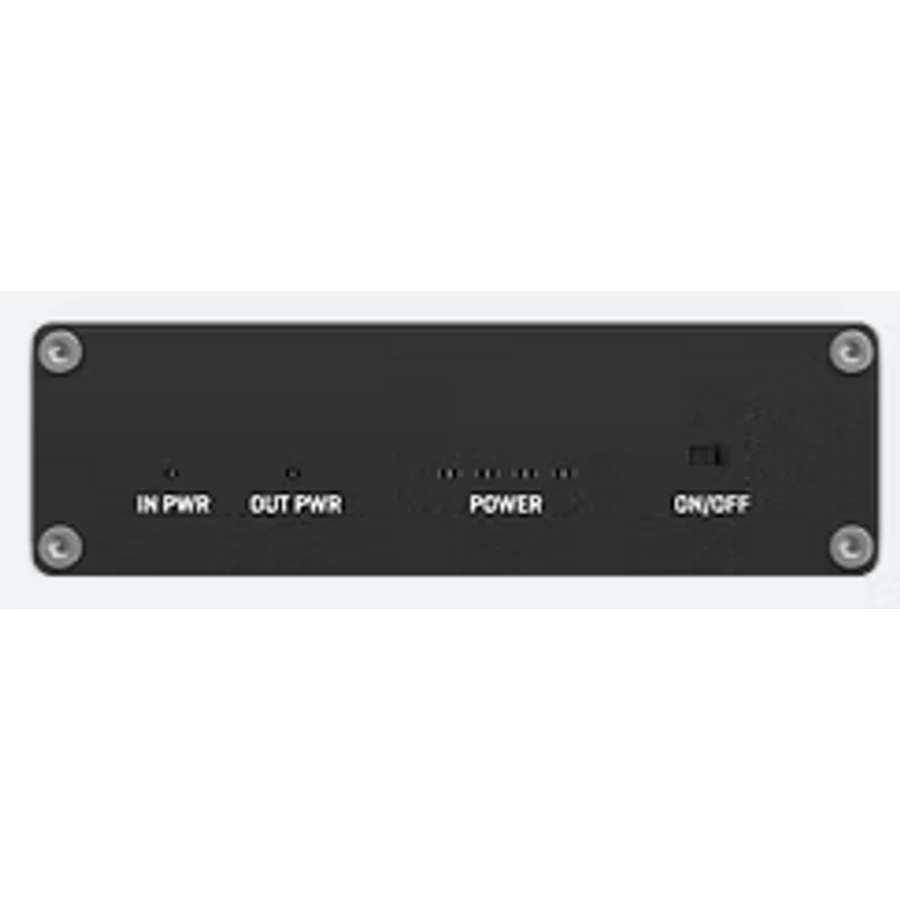

| Status LEDs | 1 x IN PWR LED, 1 x OUT PWR LED, 4 x Power status LEDs |
| Switch On/Off | slider switch |
| ALARM OUTPUT | |
| Alarm Output | 1 x Active HIGH output, max output 12 V, 2.5 mA |
| GENERAL CHARACTERISTICS | |
| Lithium cells | 2 x 18650 Li-Ion cells |
| Compatible devices | RUT2xx, RUT95x, RUT3xx, RUTXxx, TRB14x, TRB2xx, TSW110, TCR100 |
| PHYSICAL SPECIFICATION | |
| Casing material | Aluminum housing |
| Dimensions (W x H x D) | 100 x 30 x 85 mm |
| Weight | 315g |
| Mounting options | DIN rail, flat surface placement |
| OPERATING ENVIRONMENT | |
| Operating temperature | 0 °C to 45 °C |
| REGULATORY & TYPE APPROVALS | |
| Regulatory | CE/RED, UKCA, EAC |
