Wi-Fi és RS-485: Soros eszközök bekötése IP-hálózatba Serial-over-IP és Modbus segítségével.
Rugalmas Wi-Fi módok: Mesh, STA és Gyors Roaming a lefedettség kiterjesztéséhez, backhaulhoz és ipari eszközök mobilitásához.
Felhőkész Adatgyűjtés: Ipari adatok gyűjtése és konvertálása a Data to Server eszközzel és a natív protokoll támogatással.
Iparra Tervezve: Keskeny lábnyom integrált DIN sínre szereléssel és felső bemenetű sorkapcsos tápellátással.
Gépgyártók, rendszerintegrátorok és közműszolgáltatók nap mint nap szembesülnek ugyanazzal a kihívással: hogyan lehet adatokat kinyerni a nehezen elérhető helyeken lévő, vagy mozgó gépegységeken található RS485 eszközökből? A hagyományos megoldás, az új Ethernet kábelek kiépítése, gyakran rendkívül költséges, időigényes, vagy fizikailag kivitelezhetetlen. Különösen igaz ez forgó berendezések, automata irányítású járművek (AGV-k) vagy távoli mérőállomások esetében.
Ezt a kommunikációs szakadékot hidalja át a DAP145 ipari Wi-Fi access point, amely a vezeték nélküli csatlakozás rugalmasságát ötvözi a natív RS485 port erejével.

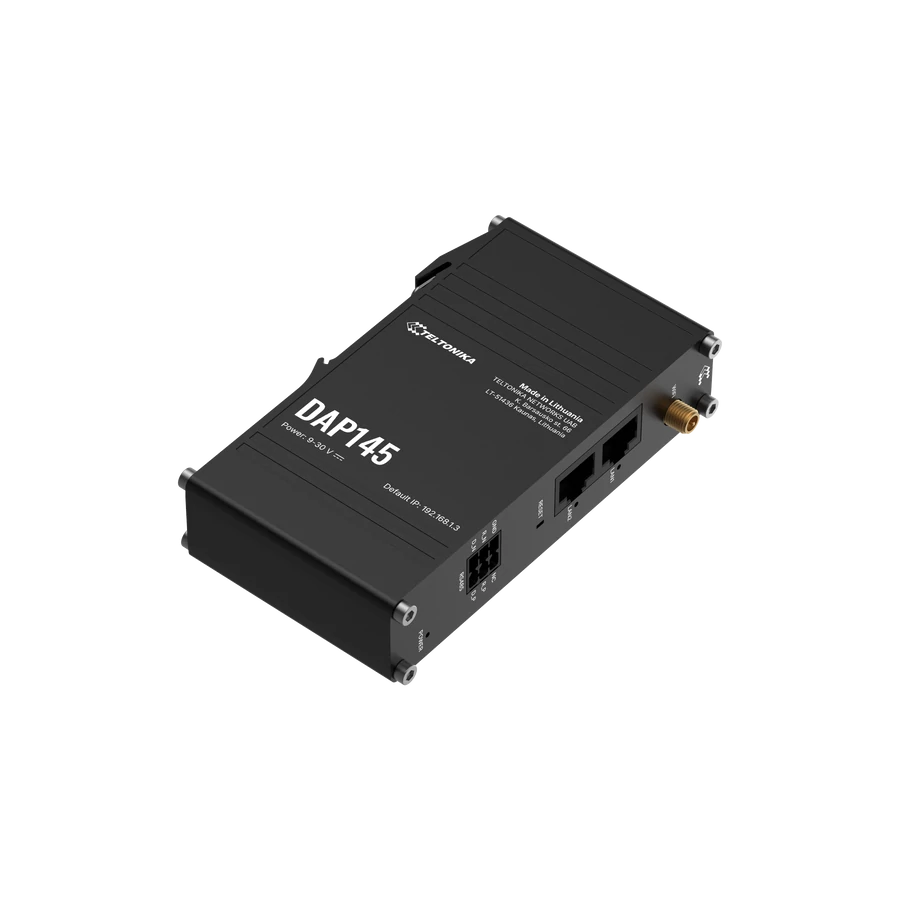

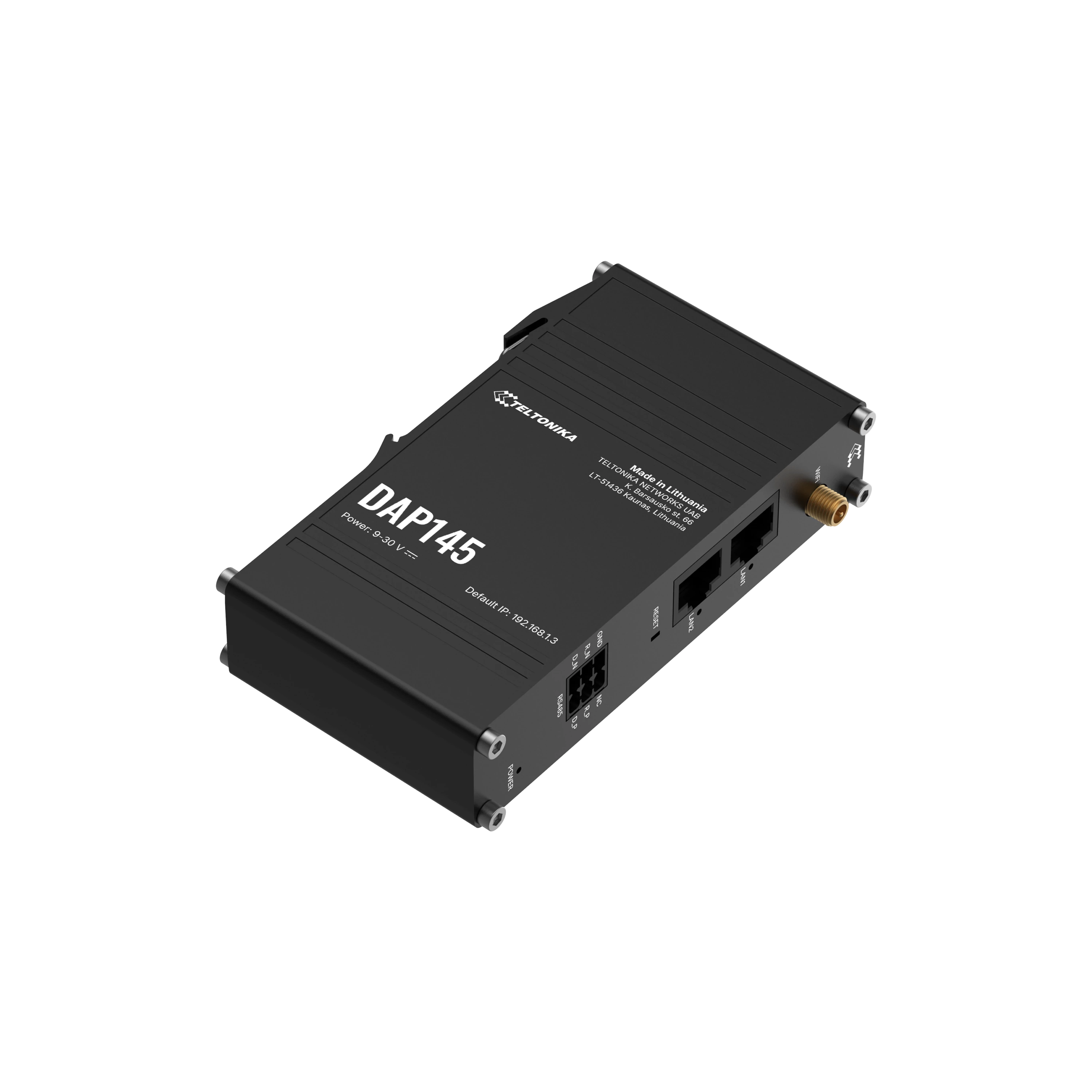

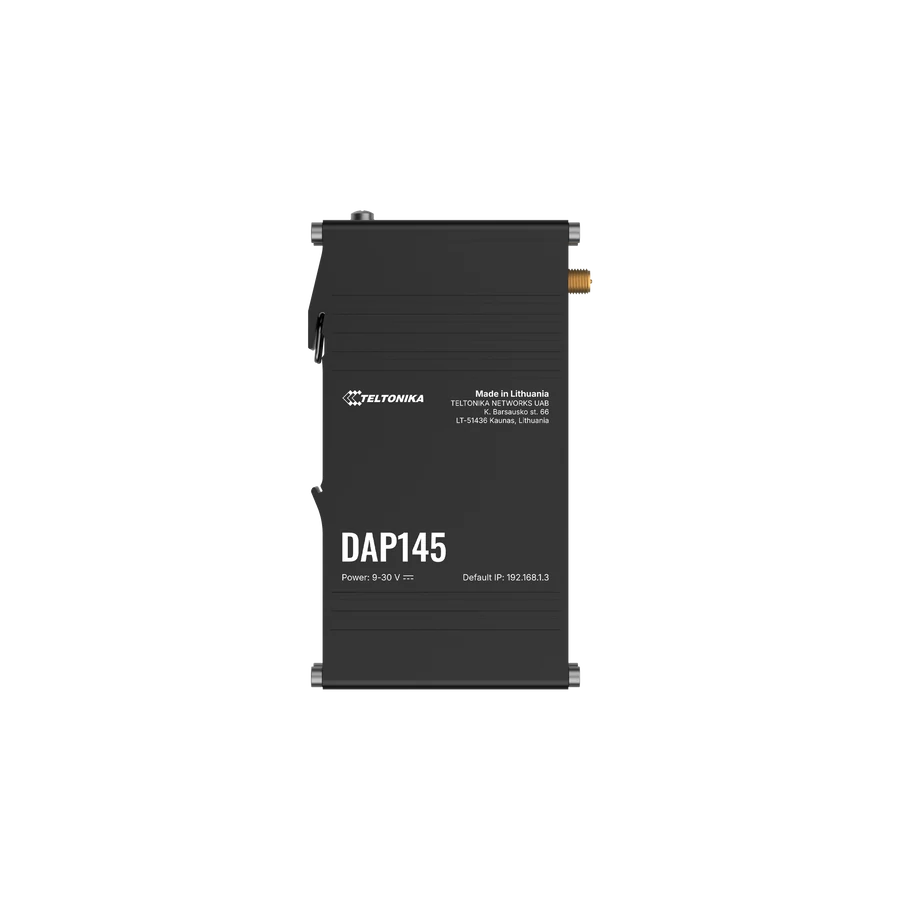

A DAP145 egy célzottan ipari felhasználásra tervezett Wi-Fi 4 (802.11b/g/n) eszköz, amelynek elsődleges feladata, hogy a vezetékes ipari eszközöket – különösen az RS485 buszon kommunikálókat – csatlakoztassa a modern IP hálózatokhoz.
Míg egy hagyományos router a hálózatok összekötésére és az internetkapcsolat biztosítására fókuszál, addig a DAP145 egy speciális hálózati híd. Lehetővé teszi a "legacy" soros eszközök számára, hogy egy meglévő Wi-Fi hálózathoz csatlakozzanak, vagy saját Wi-Fi hálózatot hozzanak létre, mindezt költséges kábelezés nélkül.
A DAP145 ipari Wi-Fi access point kiemelkedő rugalmasságát a többféle támogatott Wi-Fi mód adja:
Access Point (AP) mód: Az eszköz saját Wi-Fi hálózatot hoz létre (hotspot), amelyhez más Wi-Fi képes eszközök (pl. laptopok, tabletek) csatlakozhatnak a konfigurációhoz vagy adatlekéréshez.
Station (STA) mód: Ez a DAP145 egyik legerősebb funkciója. Kliensként képes csatlakozni egy meglévő vállalati vagy gyári Wi-Fi hálózathoz. Lényegében a hozzá kapcsolt RS485 eszköznek "Wi-Fi képességet" ad, lehetővé téve, hogy az integrálódjon a központi hálózatba.
Wireless Mesh (802.11s): Lehetővé teszi a Wi-Fi lefedettség egyszerű kiterjesztését több DAP145 egység összekapcsolásával, anélkül, hogy mindegyikhez Ethernet kábelt kellene vezetni.
Fast Roaming (802.11r): Kritikus fontosságú mozgó ipari eszközök (pl. AGV-k, raktári robotok, emelődaru) esetében. Biztosítja a zökkenőmentes és gyors átváltást a különböző hozzáférési pontok között, így a kapcsolat nem szakad meg mozgás közben.
A DAP145 igazi ereje a beépített, natív RS485 portban rejlik. Ez nem egy sérülékeny USB-soros átalakító, hanem egy robusztus ipari csatlakozó, amely közvetlen kapcsolatot biztosít a terepi buszhoz.
A RutOS operációs rendszer két kulcsfontosságú funkciót biztosít ehhez:
Serial-over-IP (Soros-IP): Az eszköz képes az RS485 porton érkező soros adatfolyamot IP-csomagokba "csomagolni" és azt a Wi-Fi (vagy Ethernet) hálózaton továbbítani egy központi szerver felé. Ez transzparens átjárót biztosít a soros eszközöknek.
Modbus Gateway: A DAP145 képes Modbus RTU (RS485-ön) és Modbus TCP (IP hálózaton) protokollok között fordítani. Ez lehetővé teszi, hogy a modern, IP-alapú SCADA rendszerek és PLC-k közvetlenül lekérdezhessék a terepen lévő Modbus RTU eszközöket (pl. energiamérők, frekvenciaváltók) a Wi-Fi hálózaton keresztül.
A DAP145 nem csak egy passzív átjáró. A RutOS fejlett szoftvereszközei, mint a Data to Server funkció, lehetővé teszik, hogy az eszköz aktívan gyűjtsön adatokat. Beállítható, hogy a DAP145 önállóan olvassa ki a Modbus regisztereket, és az adatokat feldolgozva, szabványos protokollokon (pl. MQTT, HTTP(S)) keresztül továbbítsa azokat közvetlenül a felhő platformokra (mint az Azure IoT Hub vagy AWS IoT Core) vagy egy helyi szerverre.
Támogatja továbbá az OPC UA (Client/Server) és a BACnet protokollokat is, így az épületautomatizálási és a komplexebb ipari rendszerekbe is zökkenőmentesen integrálható.
A DAP145-öt a zord ipari valóságra tervezték:
Kompakt és robusztus: Keskeny, anodizált alumínium háza (IP30) és az integrált DIN-sín rögzítés révén könnyen telepíthető a zsúfolt kapcsolószekrényekben.
Széles hőmérsékleti tartomány: Megbízhatóan működik -40 °C és +75 °C között.
Rugalmas tápellátás: Támogatja a 9-30 VDC tápellátást, valamint a Passzív PoE (PoE-in) lehetőséget az egyik LAN porton, ami tovább csökkenti a kábelezési igényt.
Fejlett biztonság: A WPA3 Wi-Fi titkosítástól kezdve a fejlett tűzfalon át a kiterjedt VPN kliens támogatásig (OpenVPN, WireGuard, ZeroTier) a RutOS biztosítja az ipari szintű hálózati védelmet.
A gépgyártók és rendszerintegrátorok számára, akik több tucat vagy száz eszközt telepítenek különböző helyszíneken, a Teltonika Remote Management System (RMS) központi felügyeletet biztosít. Az RMS-en keresztül távolról elérhetik, konfigurálhatják, frissíthetik és monitorozhatják az összes DAP145 eszközt, drasztikusan csökkentve a karbantartási és utazási költségeket.
A DAP145 egy rendkívül célzott és hatékony eszköz, amely megoldja az RS485 eszközök vezeték nélküli hálózatba kapcsolásának komplex problémáját. Elbúcsúzhat a költséges kábelezéstől; a DAP145 rugalmas Wi-Fi módjai (különösen a STA és a Fast Roaming), a natív Soros-IP és Modbus átjáró funkciói, valamint az intelligens adatgyűjtési képességei ideális választássá teszik a modern ipari automatizálási projektekhez.
Csökkentse kábelezési költségeit és tegye láthatóvá elszigetelt RS485 eszközeit!
| Tulajdonság | Érték |
|---|---|
| Vezetéknélküli | |
| Vezetéknélküli mód | IEEE 802.11b/g/n (Wi-Fi 4) Hozzáférésipont (AP), Állomás (STA) |
| Wi-Fi biztonság | WPA3-EAP, WPA3-SAE, WPA2-Enterprise-PEAP, WPA2-PSK; AES-CCMP, TKIP, Auto Cipher módok, kliens szeparáció |
| SSID/ESSID | SSID lopakodó mód és hozzáférés-vezérlés MAC cím alapján |
| Wi-Fi felhasználók | Akár 50 egyidejű kapcsolat |
| Vezetéknélküli Csatlakozási Funkciók | Vezetéknélküli mesh (802.11s), gyors barangolás/roaming (802.11r), Relayd, BSS tranzíció kezelés (802.11v), rádió erőforrás mérés (802.11k) |
| Vezetéknélküli MAC szűrő | Engedélyezési lista (Allowlist), tiltólista (Blocklist) |
| Vezetéknélküli QR kód generátor | Beolvasás után a felhasználó automatikusan belép a hálózatba, anélkül, hogy bejelentkezési adatokat kellene megadnia |
| TravelMate | Továbbítja a Wi-Fi hotspot céloldalát (landing page) egy utólagosan csatlakoztatott eszközre |
| Ethernet | |
| LAN | 2 x LAN port, 10/100 Mbps, megfelel az IEEE 802.3, IEEE 802.3u, 802.3az szabványoknak, támogatja az auto MDI/MDIX keresztezést |
| Hálózat | |
| Útválasztás | Statikus útválasztás, Dinamikus útválasztás (BGP, OSPF v2, RIP v1/v2, EIGRP, NHRP), Szabályalapú útválasztás (Policy based routing) |
| Hálózati protokollok | TCP, UDP, IPv4, IPv6, ICMP, NTP, DNS, HTTP, HTTPS, SFTP, FTP, SMTP, SSL/TLS, ARP, VRRP, PPP, PPPoE, UPNP, SSH, DHCP, Telnet, SMPP, SNMP, MQTT, Wake On Lan (WOL) |
| VoIP továbbítás támogatása | H.323 és SIP-alg protokoll NAT segédletek, amelyek lehetővé teszik a VoIP csomagok megfelelő útválasztását |
| Kapcsolatfigyelés | Ping újraindítás, Wget újraindítás, Időszakos újraindítás, LCP és ICMP a link ellenőrzéséhez |
| Tűzfal | Porttovábbítás, forgalmi szabályok, egyéni szabályok, TTL cél testreszabása |
| Tűzfal állapotoldal | Megtekintheti az összes Tűzfal statisztikát, szabályt és szabályszámlálót |
| Port kezelés | Megtekintheti az eszközportokat, engedélyezheti és letilthatja mindegyiket, bekapcsolhatja vagy kikapcsolhatja az automatikus konfigurációt, megváltoztathatja az átviteli sebességüket, stb. |
| Hálózati topológia | Vizuális ábrázolása a hálózatnak, megmutatva, mely eszközök csatlakoznak mely más eszközökhöz |
| DHCP | Statikus és dinamikus IP kiosztás, DHCP relé, DHCP szerver konfiguráció, állapot, statikus lízingek:MAC helyettesítő karakterekkel (wildcards) |
| QoS / Smart Queue Management (SQM) | Forgalom prioritási sorolás forrás/cél, szolgáltatás, protokoll vagy port szerint, WMM, 802.11e |
| DDNS | Támogatott >77 szolgáltató, mások manuálisan konfigurálhatók |
| DNS over HTTPS | A DNS over HTTPS proxy biztonságos DNS feloldást tesz lehetővé a DNS lekérdezések HTTPS-en keresztül történő útválasztásával |
| Hálózati biztonsági mentés | Wi-Fi WAN, VRRP, Vezetékes opciók, amelyek mindegyike használható automatikus átkapcsolásként (Failover) |
| Terheléselosztás (Load balancing) | Internet forgalom elosztása több WAN kapcsolaton |
| Hotspot | Vendégportál (hotspot), belső/külső Radius szerver, Radius MAC hitelesítés, SMS engedélyezés, SSO hitelesítés, belső/külső céloldal, walled garden, felhasználói szkriptek, URL paraméterek, felhasználói csoportok, egyéni felhasználói vagy csoportkorlátozások, felhasználókezelés, 9 alapértelmezett testreszabható téma és lehetőség egyedi hotspot témák feltöltésére és letöltésére |
| SSHFS | Lehetőség távoli fájlrendszer csatlakoztatására SSH protokollon keresztül |
| Forgalomkezelés | Valós idejű monitorozás, vezeték nélküli jeldiagramok, forgalomhasználati előzmények |
| IGMP Proxy | Lehetőség multicast tagsági üzenetek továbbítására gazdagépek és egy router között, lehetővé téve a multicast forgalom áramlását különböző hálózati szegmenseken keresztül |
| Biztonság | |
| Hitelesítés | Előre megosztott kulcs (Pre-shared key), digitális tanúsítványok, X.509 tanúsítványok, TACACS+, Belső és Külső RADIUS felhasználói hitelesítés, IP és bejelentkezési kísérletek blokkolása, időalapú bejelentkezés blokkolás, beépített véletlenszerű jelszógenerátor |
| Tűzfal | Előre konfigurált tűzfal szabályok engedélyezhetők WebUI-n keresztül, korlátlan tűzfal konfiguráció CLI-n keresztül, DMZ, NAT, NAT-T, NAT64 |
| Támadásmegelőzés | DDOS megelőzés (SYN flood védelem, SSH támadás megelőzés, HTTP/HTTPS támadás megelőzés), port szken megelőzés (SYN-FIN, SYN-RST, X-mas, NULL flags, FIN scan attacks) |
| VLAN | Port és címke alapú VLAN szeparáció |
| WEB szűrő | Feketelista a nem kívánt weboldalak blokkolására, Fehérlista csak az engedélyezett oldalak megadására |
| Hozzáférés-vezérlés | Rugalmas hozzáférés-vezérlés SSH, Web interfész, CLI és Telnet számára |
| Tanúsítványkezelő | A tanúsítvány létrehozó eszköz lehetővé teszi CA, szerver, kliens, let's encrypt, SCEP tanúsítványok létrehozását |
| 802.1x | Port alapú hálózati hozzáférés-vezérlő kliens |
| VPN | |
| OpenVPN | Több kliens és egy szerver futhat egyszerre, 27 titkosítási módszer |
| OpenVPN Titkosítás | DES-CBC 64, RC2-CBC 128, DES-EDE-CBC 128, DES-EDE3-CBC 192, DESX-CBC 192, BF-CBC 128, RC2-40-CBC 40, CAST5-CBC 128, RC2-64-CBC 64, AES-128-CBC 128, AES-128-CFB 128, AES-128-CFB1 128, AES-128-CFB8 128, AES-128-OFB 128, AES-128-GCM 128, AES-192-CFB 192, AES-192-CFB1 192, AES-192-CFB8 192, AES-192-OFB 192, AES-192-CBC 192, AES-192-GCM 192, AES-256-GCM 256, AES-256-CFB 256, AES-256-CFB1 256, AES-256-CFB8 256, AES-256-OFB 256, AES-256-CBC 256 |
| IPsec | XFRM, IKEv1, IKEv2, 14 titkosítási módszerrel IPsec-hez (3DES, DES, AES128, AES192, AES256, AES128GCM8, AES192GCM8, AES256GCM8, AES128GCM12, AES192GCM12, AES256GCM12, AES128GCM16, AES192GCM16, AES256GCM16) |
| GRE | GRE alagút, GRE alagút IPsec felett támogatás |
| PPTP, L2TP | Kliens/Szerver példányok futhatnak egyszerre, L2TPv3, L2TP IPsec felett támogatás |
| Stunnel | Proxy, amelyet a TLS titkosítási funkcionalitás hozzáadására terveztek a meglévő kliensekhez és szerverekhez anélkül, hogy a program kódjában bármilyen változtatást okozna |
| DMVPN | Módszer skálázható IPsec VPN-ek építésére, Phase 2 és Phase 3 és Dual Hub támogatás |
| SSTP | SSTP kliens példány támogatás |
| ZeroTier | ZeroTier VPN kliens támogatás |
| WireGuard | WireGuard VPN kliens és szerver támogatás |
| Tinc | A Tinc titkosítást, hitelesítést és tömörítést kínál alagútjaiban. Kliens és szerver támogatás. |
| EoIP | Ethernet over IP (EoIP) alagutazás egy MikroTik RouterOS protokoll, amely a GRE RFC 1701-en alapul, és Ethernet alagutat hoz létre két router között egy IP kapcsolat felett |
| Ipari Protokollok | |
| BacNET Támogatott módok | Router |
| BacNET Támogatott kapcsolattípusok | RTU(RS485) |
| BacNET Konfigurációs opciók | Támogatás több BACnet/IP interfészhez, Hálózatszám hozzárendelés, Előre konfigurált BDT bejegyzések BBMD (Bacnet Broadcast Management Device) számára |
| OPC UA Támogatott módok | Kliens, Szerver |
| OPC UA Támogatott kapcsolattípusok | TCP |
| Modbus MQTT Gateway | Lehetővé teszi parancsok küldését és adatok fogadását MODBUS Szerverről MQTT brokeren keresztül |
| MODBUS Támogatott módok | Szerver, Kliens |
| MODBUS Támogatott kapcsolattípusok | TCP, RTU(RS485) |
| Egyéni regiszterek | MODBUS TCP egyéni regiszter blokk kérések, amelyek egy fájlba olvasnak/írnak a routerben, és a MODBUS TCP Kliens funkcionalitásának kiterjesztésére használhatók |
| Támogatott adatformátumok | 8-bites:INT, UINT; 16-bites:INT, UINT (MSB vagy LSB elöl); 32-bites:float, INT, UINT (ABCD (big-endian), DCBA (little-endian), CDAB, BADC), HEX, ASCII |
| Data to Server Protokoll | HTTP(S), MQTT, Azure MQTT |
| Data to server | Paraméterek kinyerése több forrásból és különböző protokollokból, és mindegyik elküldése egyetlen szerverre; Egyéni LUA szkriptek, amelyek lehetővé teszik a szkriptek számára, hogy kihasználják a router Data to server funkcióját |
| DNP3 Támogatott módok | Állomás (Station), Kiszállomás (Outstation) |
| DNP3 Támogatott kapcsolat | TCP, RTU(RS485) |
| DLMS/COSEM DLMS Támogatás | DLMS - standard protokoll közüzemi mérőadatok cseréjéhez |
| DLMS/COSEM Támogatott módok | Kliens |
| DLMS/COSEM Támogatott kapcsolattípusok | TCP, RTU(RS485) |
| API | |
| Teltonika Networks Web API (béta) támogatás | Bővítse eszközének lehetőségeit egy sor konfigurálható API végpont használatával adatok lekérésére vagy megváltoztatására. |
| Monitoring és Menedzsment | |
| WEB UI | HTTP/HTTPS, állapot, konfiguráció, FW frissítés, CLI, hibaelhárítás, több eseménynapló szerver, firmware frissítési elérhetőségi értesítések, eseménynapló, rendszernapló, kernel napló, Internet állapot |
| FOTA | Firmware frissítés szerverről, automatikus értesítés |
| SSH | SSH (v1, v2) |
| E-mail üzenet állapotjelzések fogadása különböző szolgáltatásokról | |
| TR-069 | OpenACS, EasyCwmp, ACSLite, tGem, LibreACS, GenieACS, FreeACS, LibCWMP, Friendly tech, AVSystem |
| MQTT | MQTT Broker, MQTT Publisher |
| SNMP | SNMP (v1, v2, v3), SNMP Trap, Brute force védelem |
| JSON-RPC | Menedzsment API HTTP/HTTPS-en keresztül |
| RMS | Teltonika Távmenedzsment Rendszer (RMS) |
| IoT Platformok | |
| ThingWorx | Lehetővé teszi a következők monitorozását:Eszköz neve, HW verzió, Sorozatszám, FW verzió, WAN IP. Lehetővé tesz felhőből történő műveleteket:FW frissítés, Újraindítás |
| Cumulocity - Cloud of Things | Lehetővé teszi a következők monitorozását:Eszköz neve, HW verzió, Sorozatszám, FW verzió, WAN IP. Lehetővé tesz felhőből történő műveleteket:FW frissítés, Újraindítás |
| Azure IoT Hub | Konfigurálható a Data to Server-rel, hogy az összes elérhető paramétert a felhőbe küldje. Direct method támogatással rendelkezik, amely lehetővé teszi RutOS API hívások végrehajtását az IoT Hub-on. Továbbá rendelkezik Plug and Play integrációval a Device Provisioning Service-szel, amely zero-touch eszköz-provisioningot tesz lehetővé az IoT Hub-ok számára |
| AWS IoT Core | Segédprogram az AWS felhőplatformmal való interakcióhoz. Jobs Támogatás:Az eszköz API-jának hívása AWS Jobs funkcionalitás segítségével |
| Rendszerjellemzők | |
| CPU | Mediatek, 580 MHz, MIPS 24KEc |
| RAM | 128 MB, DDR2 |
| FLASH tárhely | 16 MB soros NOR flash |
| Firmware/Konfiguráció | |
| WEB UI | FW frissítése fájlból, FW ellenőrzése szerveren, konfigurációs profilok, konfiguráció biztonsági mentése |
| FOTA | FW frissítése |
| RMS | FW/konfiguráció frissítése több eszközön egyszerre |
| Beállítások megőrzése | FW frissítése az aktuális konfiguráció elvesztése nélkül |
| Gyári beállítások visszaállítása | A teljes gyári visszaállítás visszaállítja az összes rendszerbeállítást, beleértve az IP-címet, a PIN-kódot és a felhasználói adatokat az alapértelmezett gyártói konfigurációra |
| FIRMWARRE TESTRESZABÁS | |
| Operációs rendszer | RutOS (OpenWrt alapú Linux OS) |
| Támogatott nyelvek | Busybox shell, Lua, C, C++ |
| Fejlesztőeszközök | SDK csomag fordítási környezettel biztosítva |
| GPL testreszabás | Létrehozhat saját egyedi, márkás firmware-t és weboldal alkalmazást a színek, logók és egyéb elemek megváltoztatásával a firmware-ben, hogy illeszkedjen az Ön vagy ügyfelei igényeihez |
| Csomagkezelő | A Csomagkezelő egy szolgáltatás, amelyet további szoftverek telepítésére használnak az eszközön |
| Soros | |
| RS485 | Sorkapocs csatlakozó:D+, D-, R+, R- (2 vagy 4 vezetékes interfész) |
| Soros funkciók | Konzol, Soros IP felett, Modem, MODBUS átjáró |
| Tápellátás | |
| Csatlakozó | 3 állású dugaszolható sorkapocs |
| Bemeneti feszültség tartomány | 9-30 VDC, fordított polaritás védelem, túlfeszültség védelem >31 VDC 10us max |
| PoE (passzív) | Passzív PoE a tartalék párokon keresztül. Lehetőség tápellátásra a LAN1 porton keresztül, nem kompatibilis az IEEE802.3af, 802.3at és 802.3bt szabványokkal, B mód, 9 - 30 VDC |
| Teljesítményfelvétel | Üresjárat:< 1 W / Max:< 2 W |
| Fizikai Interfészek | |
| Ethernet | 2 x RJ45 port, 10/100 Mbps |
| Állapotjelző LED-ek | 2 x LAN típusú LED, 1 x Tápellátás LED |
| Tápellátás | 1 x 3 tűs tápcsatlakozó |
| Antennák | 1 x RP-SMA Wi-Fi-hez |
| RS485 | 1 x 6 tűs sorkapocs 2 vagy 4 vezetékes interfészhez |
| Reset | Újraindítás/Felhasználói alapértelmezett visszaállítás/Gyári visszaállítás gomb |
| Egyéb | 1 x Földelő csavar |
| Fizikai Specifikáció | |
| Ház anyaga | Eloxált alumínium ház és panelek |
| Méretek (Sz x Ma x Mé) | 113.10 x 25 x 68.6 mm |
| Súly | 149.2 g |

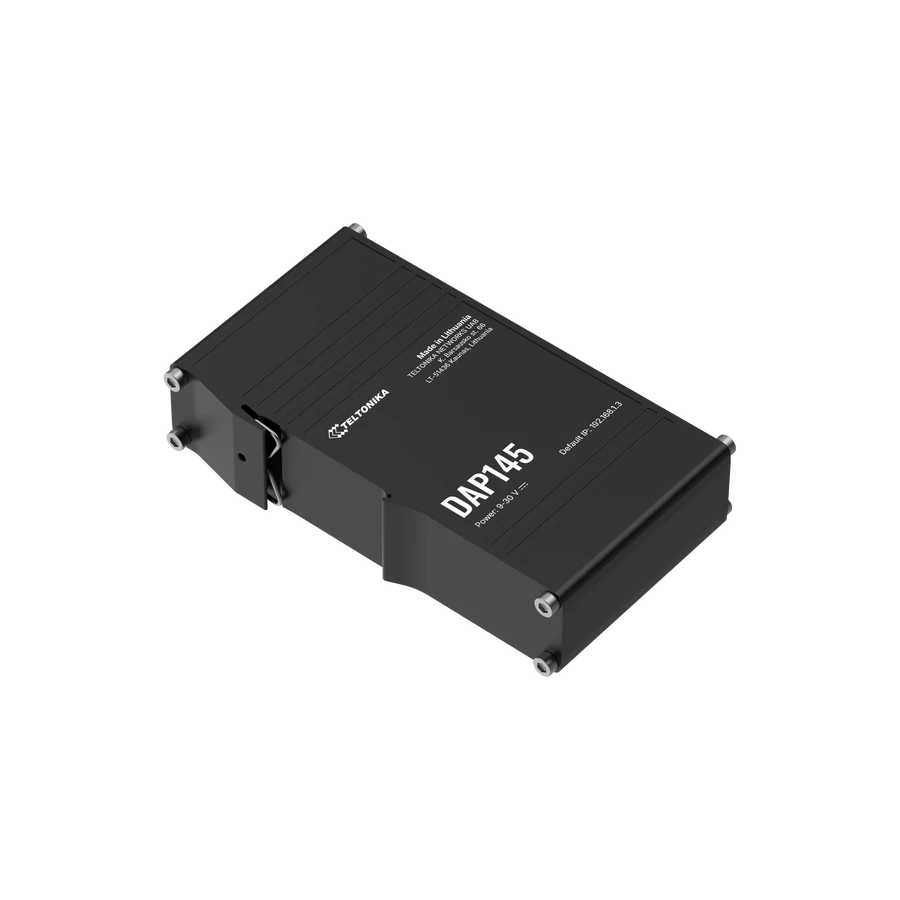

| Rögzítési lehetőségek | Integrált DIN sín konzol; fali rögzítés és sík felület (kiegészítő készlet szükséges) |
| Működési Környezet | |
| Működési hőmérséklet | -40 °C-tól 75 °C-ig |
| Működési páratartalom | 10% és 90% között, nem lecsapódó |
| Behatolásvédelmi Osztály (Ingress Protection Rating) | IP30 |
| Szabályozási és Típusjóváhagyások | |
| Szabályozás | CE/RED, UKCA, CB, RCM, FCC, IC, EAC, UCRF, WEEE |
