Régi fémprésgép modernizálása
A nehézipari környezetben üzemelő, régebbi gyártású fémprésgépek modernizálása (retrofitting) során a legkritikusabb pont a biztonsági kör integritása. Egy elavult vészleállító kapcsoló nem csupán munkavédelmi kockázat, hanem a termelésbiztonság gátja is: a beégett érintkezők vagy a mechanikai sérülések miatt fellépő véletlen leállások jelentős kiesést okoznak. A megoldás a pozitív bontású, robusztus vészleállító kapcsolók integrálása, amelyek megfelelnek az aktuális ISO 13850 és EN ISO 13849-1 szabványoknak.
Miért bukhat el a biztonsági audit egy régi présgépnél?A présgépek üzemeltetése során fellépő erős vibráció és az olajos, poros közeg kikezdi a hagyományos kapcsolók házát és belső mechanikáját. A modernizáció során az alábbi három technikai kritériumnak kell teljesülnie:
Pozitív bontású kontaktusok: Biztosítani kell, hogy a vészleállító kapcsoló megnyomásakor a biztonsági kör fizikailag megszakadjon, még az érintkezők esetleges összehegedése esetén is.
Anti-tamper (manipuláció elleni) védelem: Az IDEM eszközök speciális fedélrögzítése megnyitja a kontaktusokat, ha a fedelet eltávolítják, így a vészleállító kapcsoló nem iktatható ki illetéktelenül.
Környezeti ellenállóság: A rázkódásvédelem (10-500Hz) és a megfelelő IP-védettség elengedhetetlen a hosszú élettartamhoz.
A présgépek modernizálásához az anxq.hu kínálatában található IDEM Safety eszközök két fő típusa nyújt optimális megoldást a környezeti igénybevételtől függően.

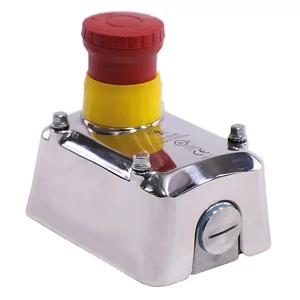

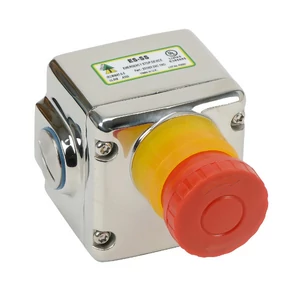

Ahol a présgép közvetlen közelében olajköd vagy fémpor van jelen, a 316-os rozsdamentes acélházas (ES-SS) kivitel az elsődleges választás.
Védettség: IP69K fokozatú, amely ellenáll a magasnyomású tisztításnak és a legagresszívebb ipari szennyeződéseknek is.
Biztonsági szint: Megfelelő rendszerarchitektúra mellett PLe (ISO 13849-1) és SIL3 (EN 62061) kategóriáig alkalmazható.
Mechanikai tartósság: 1.5×106 kapcsolási ciklusra hitelesített (B10d), ami évtizedes üzembiztonságot garantál.

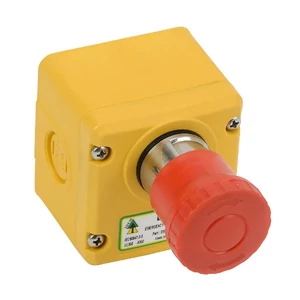

A kezelőfelületeken, ahol a közvetlen mechanikai behatás kisebb, a poliészter házas (ES-P) típus alkalmazható. Ez az IP67-es védettségű eszköz ugyanazt a biztonsági mechanizmust használja, mint acél társai.
Műszaki összehasonlítás a kiválasztáshoz

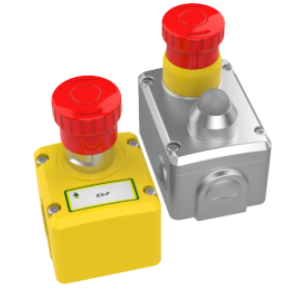

| Jellemző | IDEM ES-P (Plastic) | IDEM ES-SS (S/Steel 316) |
| Ház anyaga | Nagy szilárdságú poliészter | 316-os rozsdamentes acél |
| IP Védettség | IP67 | IP69K |
| Kontaktusok | 2NC 1NO vagy 3NC | 2NC 1NO vagy 3NC |
| Rögzítés | 4×M4 csavar (4.0Nm) | 4×M4 csavar (4.0Nm) |
| Üzemi hőmérséklet | −25°C⋯+80°C | −25°C⋯+80°C |
1. Milyen rögzítési távolságokkal kell számolnom a telepítésnél?
Mindkét típus rögzítőfuratai 54 mm vízszintes és 58 mm függőleges távolságra helyezkednek el, és M4-es csavarokkal rögzíthetők.
2. Használható-e a vészleállító kapcsoló alacsony feszültségű PLC bemenethez?
Igen, ilyen esetben a gyártó aranyozott érintkezős (GC jelzésű) verziót javasol (pl. 230001-GC), amely már 5V 5mA terhelésnél is megbízható kontaktust biztosít.
3. Hogyan akadályozható meg a karbantartás alatti véletlen gépindítás?

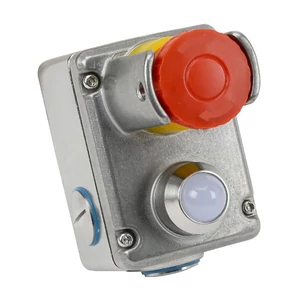

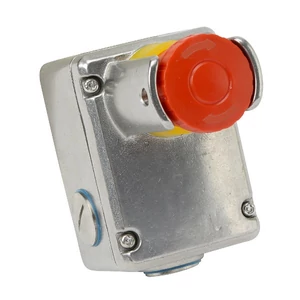

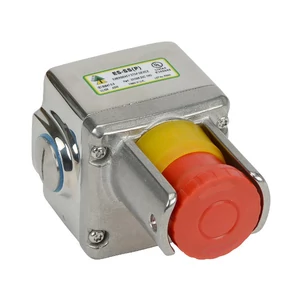

Az ES-SS(P) típusú vészleállító kapcsoló beépített védőburkolattal és lakatolható furatokkal rendelkezik, így "Lock-off" állapotban rögzíthető.
4. Mit jelent a fedélbiztonsági mechanizmus?
Ez egy speciális "lid safety trip" funkció: ha valaki meglazítja vagy leveszi a kapcsoló fedelét, a biztonsági érintkezők automatikusan kinyitnak, leállítva a gépet.
5. Milyen nyomatékkal kell meghúzni a csatlakozókat?
A belső terminálok javasolt meghúzási nyomatéka 1.0Nm, míg a fedél rögzítéséhez 1.5Nm (T20 Torx) szükséges a megfelelő tömítettséghez.
Integráció és biztonsági extrák (Lock-off funkció)A présgépek karbantartása során kritikus a véletlen elindítás elleni védelem. Az ES-SS(P) verzió speciális védőburkolattal és lakatolható furatokkal rendelkezik. Ez lehetővé teszi, hogy a vészleállító kapcsoló "Lock-Off" állapotba kerüljön, így a karbantartó mérnök saját lakatjával rögzítheti a benyomott gombot, megakadályozva az újraindítást a munkálatok ideje alatt.
A telepítésnél ügyelni kell a fedél rögzítőcsavarjaira: a T20-as Torx csavarokat 1.5Nm nyomatékkal kell meghúzni a megfelelő tömítettség biztosításához. Alacsony feszültségű vezérlőkörök (pl. 5V 5mA PLC bemenet) esetén elérhető az aranyozott érintkezős (GC) opció is az oxidációmentes jelátvitel érdekében.
Szabványosság: Minden beépített vészleállító kapcsoló meg kell feleljen az ISO 13850 előírásainak.
Fokozott biztonság: A speciális lid safety trip mechanizmus megnyitja a kontaktusokat a fedél eltávolításakor.
Ellenállóság: A 11ms 15g-s sokkállóság alkalmassá teszi az eszközt a présgépek lökésszerű igénybevételének elviselésére.
Redundancia: A 3-pólusú kialakítás (pl. 2NC 1NO) lehetővé teszi a biztonsági relékhez való kétcsatornás csatlakozást és a párhuzamos visszajelzést.
Szeretné optimalizálni présgépei biztonsági körét? Tekintse meg az IDEM vészleállító kapcsoló kínálatunkat, vagy kérje mérnöki szaktanácsadásunkat a retrofitting projektekhez!
