Millimétereken múlik a profit - A folyamatbiztonság alapja az induktív érzékelő
A CNC megmunkálás világában a precizitás minden. Egyetlen, nagy értékű munkadarab, egy bonyolult megmunkálási program és egy modern CNC központ – ezek együttesen hatalmas értéket képviselnek. Éppen ezért egy apró hiba a folyamat legelején, a munkadarab rögzítésénél, katasztrofális következményekkel járhat. Egy nem tökéletesen felfekvő alkatrész nem csupán költséges selejtet eredményezhet, de szerszámtöréshez, orsó- és gépágy sérüléshez is vezethet, amelynek javítási költségei és a vele járó termeléskiesés már-már felbecsülhetetlenek. A kérdés tehát nem az, hogy kell-e ellenőrizni a rögzítést, hanem az, hogyan lehet ezt 100%-os biztonsággal, a ciklusidő növelése nélkül megtenni.
A manuális ellenőrzés korlátaiA hagyományos módszerek, mint a vizuális ellenőrzés vagy a hézagmérővel való tapintás, erősen függnek a gépkezelő tapasztalatától és lelkiismeretességétől. Egy rohanó munkanapon, a ciklusidő szorításában könnyen átsiklik a figyelem egy apró fémforgács vagy sorja felett, amely a munkadarab és a készülék közé került.
Ez a módszer két jelentős hátránnyal bír:
Emberi hiba lehetősége: A fáradtság, a pillanatnyi kihagyás vagy a szubjektív megítélés mind kockázati tényezők. Ami az egyik műszakban "jónak tűnik", az a másikban már selejtet okozhat.
Elvesztegetett ciklusidő: Minden egyes manuális ellenőrzés másodperceket, percenként pedig értékes perceket vesz el a tényleges megmunkálási időből. Nagy szériáknál ez a kiesés jelentős termelékenység-csökkenést okoz.
A gépbiztonság és a folyamatstabilitás ennél megbízhatóbb megoldást követel meg.

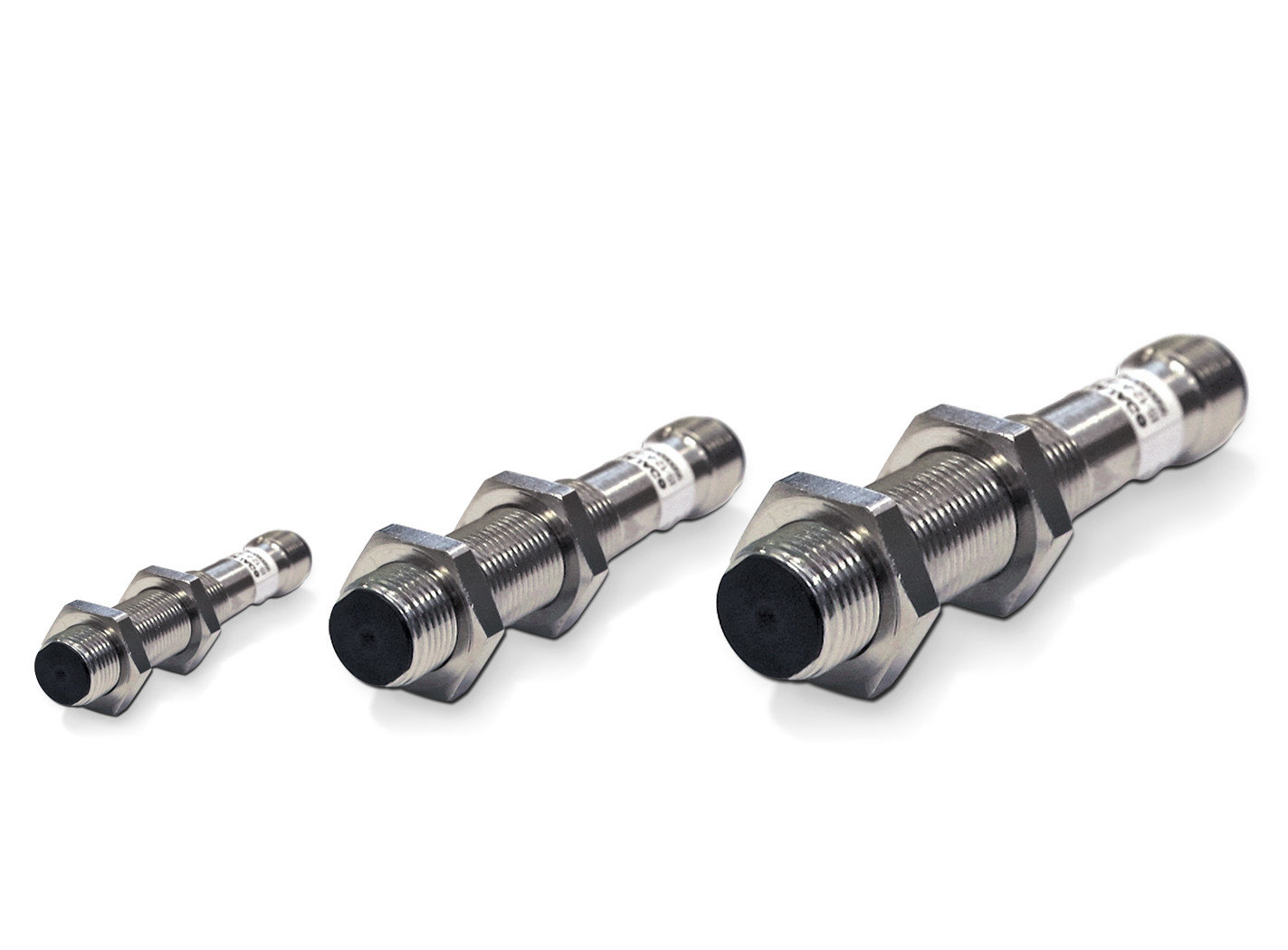

A munkadarab rögzítés ellenőrzésének legbiztosabb és leghatékonyabb módja egy automatizált "GO/NO-GO" (megfelel/nem megfelel) rendszer kiépítése. Ehhez nincs szükség bonyolult és drága kamerarendszerekre; a megoldást gyakran 2-3 darab, a készülék testébe süllyeszthető, síkbafúrható induktív érzékelő jelenti, amelyet kifejezetten a fémipar mostoha körülményeire terveztek.
A működési elv rendkívül egyszerű és robusztus:
A szenzorokat a készülék azon kritikus felfekvési pontjainál építik be, ahol a munkadarabnak tökéletesen illeszkednie kell.
Az induktív érzékelők egy előre beállított, milliméteres pontosságú távolságból érzékelik a fém alkatrész jelenlétét.
A gép vezérlését (PLC) úgy programozzák, hogy a megmunkálási ciklus indítása előtt ellenőrizze az összes beépített szenzor jelét.
Ha minden szenzor "látja" a munkadarabot (GO jelzés), az azt jelenti, hogy az alkatrész síkban felfeküdt, nincsen alatta forgács vagy más szennyeződés. A vezérlés engedélyezi a programindítást. Amennyiben akár csak egyetlen szenzor sem ad jelet (NO-GO jelzés), a rendszer hibát jelez és letiltja a start gombot, megakadályozva a hibás gyártást.
Gyakorlati megvalósítás: A pozíció-ellenőrzés működés közbenKépzeljünk el egy fémipari alkatrészt, amelyet egy hidraulikus satu rögzít a CNC gépben. Az alkatrésznek két ponton kell precízen felfeküdnie a satu fix pofáján lévő alaplapra. A tökéletes CNC gép pozicionálás érdekében ebbe az alaplapba két helyen, a felfekvési pontoknál, egy-egy M8-as síkbafúrható induktív szenzort építünk.
A folyamat a következőképpen zajlik:
A gépkezelő behelyezi a nyersdarabot a készülékbe és működteti a rögzítést.
Megnyomja a ciklusindító gombot.
A CNC vezérlő programja nem a főorsó indításával kezd, hanem egy feltételvizsgálattal: "IGAZ-e Szenzor_1 ÉS IGAZ-e Szenzor_2 állapota?"
Ha a válasz igen, a megmunkálás elindul.
Ha a válasz nem, a program leáll és egy hibaüzenet jelenik meg a képernyőn (pl. "MUNKADARAB RÖGZÍTÉS HIBA!"), felszólítva a kezelőt a pozíció ellenőrzésére.
Az eredmény: Megnövelt folyamatbiztonság és a selejt csökkentéseEgy ilyen egyszerű és költséghatékony automatizálás bevezetése azonnali és mérhető előnyökkel jár. Megelőzi a drága alkatrészek selejtezését, megvédi a szerszámokat és magát a gépet a súlyos károsodástól.
A legfontosabb eredmények:
Megnövelt folyamatbiztonság: A rendszer kiküszöböli az emberi tévedés lehetőségét, így a gyártás kiszámíthatóbbá és megbízhatóbbá válik.
Csökkentett selejtarány: A selejt csökkentés azonnali, hiszen a gép nem engedi elindítani a ciklust hibásan rögzített munkadarabbal.
Gépkezelő terheinek enyhítése: Az operátornak nem kell többé a szubjektív ellenőrzéssel bajlódnia, a felelősséget átveszi a gépbe épített automatika, így a valódi, értékteremtő feladataira koncentrálhat.
Ez a kis befektetés az érzékelő technológiába az egyik leggyorsabban megtérülő fejlesztés, amely a modern, hatékony fémforgácsolás alapfeltétele. Vegye fel a kapcsolatot szakértőinkkel, hogy az Ön CNC készülékéhez milyen pozíció-ellenőrző induktív szenzoros megoldást javasolunk!
