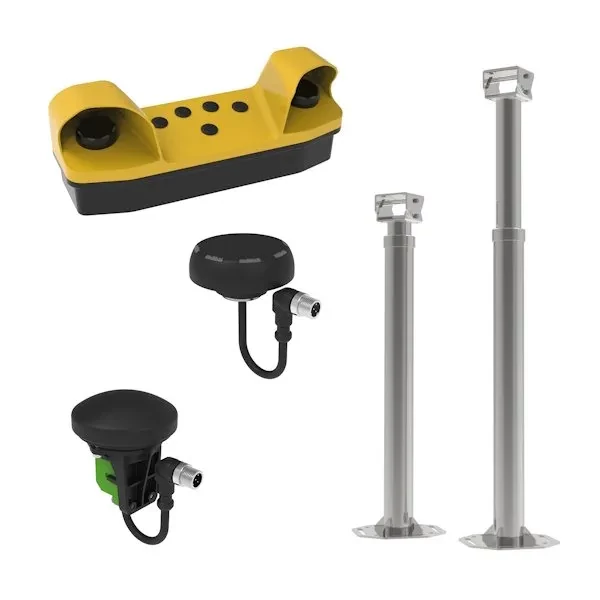

Az IDEM kétkezes biztonsági kapcsoló műszaki előnyei

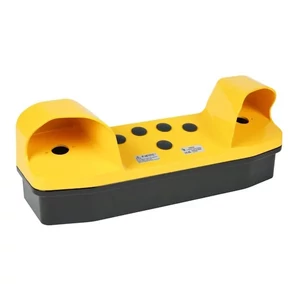

A hulladékkezelő berendezések üzemeltetése során a robusztus kialakítás alapkövetelmény. Az IDEM TouchSafe állomások die-cast öntött fém háza és IP65-ös védettsége biztosítja a hosszú élettartamot még a legmostohább környezeti körülmények között is.
Szinkronizált működtetés és Type IIIC biztonság
A Type IIIC biztonsági szint eléréséhez a kapcsolókat szinkronban, 0,5 másodperces tolerancián belül kell aktiválni. Amennyiben az időbeli különbség meghaladja ezt az értéket, a biztonsági vezérlő (például az SCR-2H) nem engedélyezi a veszélyes gépfunkció elindulását.
A telepítés során a legfontosabb mérnöki feladat a biztonsági távolság meghatározása az ISO 13855 szabvány alapján:
S=(K×T)+C
-
S: Minimális biztonsági távolság mm-ben.
-
K: Közelítési sebesség (1600 mm/s).
-
T: A gép teljes leállási ideje, beleértve a vezérlés reakcióidejét is.
-
C: Járulékos biztonsági távolság (minimum 250 mm).
Érintésérzékeny (ZF) és mechanikus (MF) indító állomások
Az IDEM két technológiát kínál a gépkezelői igényekhez igazodva, hogy csökkentse az ismétlődő mozdulatokból eredő megterhelést:
-

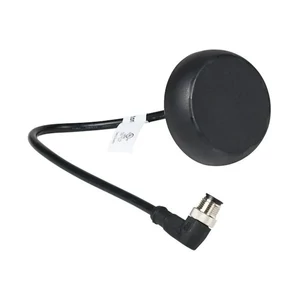

ZF (Zero Force) típus: Érintésérzékeny technológia, amely elektronikus úton érzékeli a kéz közelségét. Megszünteti a kéz és a csukló fizikai megterhelését , állapotát beépített LED indikátor jelzi (zöld: aktív, piros: várakozás).
-

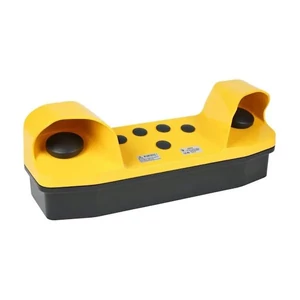

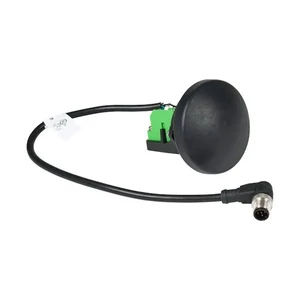

MF (Mechanical Force) típus: Hagyományos rugóterhelésű gomb , amely határozott mechanikai visszacsatolást és fizikai működtetést (20N erő) igényel.
Telepítés és ergonómia

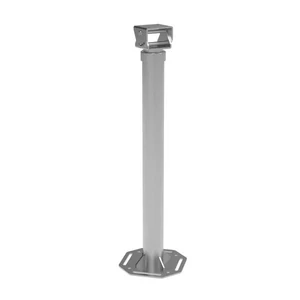

A kijátszás elleni védelem érdekében az IDEM kétkezes biztonsági kapcsoló egységeit vízszintes felületre kell szerelni, legalább 1100 mm magasságban a padozattól. Ez megakadályozza a térddel vagy csípővel történő véletlen indítást.
Gyakran Ismételt Kérdések (GYIK)
1. Milyen bekötési különbségek vannak az IDEM MF és ZF típusú biztonsági gombok között?
Az MF (Mechanical) gombok passzív elemek, amelyek NC és NO érintkezőkön keresztül kapcsolják a jelet. Ezzel szemben a ZF (Zero Force) gombok aktív elektronikus eszközök, amelyek működéséhez állandó 24V DC tápfeszültség szükséges a V+ és V- terminálokon keresztül. A ZF típusoknál a közelségérzékelő aktiválja a kimeneti áramköröket.
2. Hogyan valósítható meg a Type IIIC szintű szinkronizált működtetés?
A Type IIIC minősítéshez a két nyomógombot egy tanúsított biztonsági vezérlőhöz (pl. IDEM SCR-2H) kell csatlakoztatni. A vezérlő figyeli, hogy mindkét gomb 0,5 másodpercen belül aktiválódjon. Ha csak az egyik gombot nyomják meg, vagy a két aktiválás között több mint fél másodperc telik el, a gép nem indul el.
3. Milyen karbantartási ciklust igényel egy IP65-ös kétkezes vezérlőegység?
A biztonsági rendszert havonta egyszer teljes körűen ellenőrizni kell. Meg kell vizsgálni az összes áramkör helyes működését, és amennyiben a gombokon vagy a házon mechanikai sérülés jelei látszanak, az egységet azonnal cserélni kell. Fontos továbbá az unused kábelbevezetések tömítettségének ellenőrzése az IP65 védettség fenntartásához.
4. Miért kritikus az 1100 mm-es szerelési magasság?
Ez az előírás az ISO 13851 szabványon alapul, és célja a biztonsági funkció kijátszásának (defeat) megakadályozása. Ez a magasság garantálja, hogy a gépkezelő ne tudja a kapcsolót a térdével, csípőjével vagy egyéb testrészével aktiválni, miközben az egyik kezét szabadon hagyja a veszélyzónában.
Lényeges tanulságok
-
Szabványos védelem: Az ISO 13851 szerinti Type IIIC szint csak minősített biztonsági vezérlővel érhető el.
-
ZF technológia: Ideális gyakori, ismétlődő gépindításokhoz, mivel nem igényel fizikai erőkifejtést.
-
Biztonsági távolság: Mindig számítsa ki az ISO 13855 szerint a leállási idő függvényében.
Szeretné modernizálni hulladékkezelő gépei biztonsági rendszerét? Keresse szakértőinket az optimális IDEM konfiguráció kiválasztásához!
