NATIVE RS485 CSATLAKOZÁS: Csatlakoztasson és kezeljen több eszközt egyetlen RS-485 többpontos buszon.
FELHŐKÉSZ ADATGYŰJTÉS: Ipari adatok gyűjtése és konvertálása a Data to Server eszközzel és a natív protokoll támogatással.
IPARRA TERVEZVE: Keskeny méret DIN sínre szerelhetőséggel és felső bemenetű sorkapcsos tápellátással.
TELJES TÁVIRÁNYÍTÁS: Használja az RMS platformot konfigurációhoz, karbantartáshoz, VPN hozzáféréshez és korlátlan adatgyűjtéshez
Az ipari automatizálás világában nap mint nap találkozunk a kihívással: hogyan lehet a megbízható, évtizedek óta működő, de soros RS485 kommunikációra épülő (legacy) eszközöket – mint a PLC-k, energiamérők vagy szenzorok – hatékonyan integrálni a mai modern, IP-alapú vállalati hálózatokba? Az adatok elszigeteltsége gátolja a valós idejű monitorozást, a prediktív karbantartást és a felhőalapú adatfeldolgozást.
Erre a kommunikációs szakadékra kínál célzott megoldást a RUT145 ipari router RS485 interfésszel. Ez a kompakt eszköz nem csupán egy router; egy intelligens átjáró, amely zökkenőmentes kapcsolatot teremt a terepi eszközök és a központi rendszerek között, felszabadítva az eddig rejtett adatokat.
Az RS485 egy rendkívül robusztus és költséghatékony terepi busz kommunikációs szabvány, amely lehetővé teszi több eszköz (multi-drop) egyetlen buszra való csatlakoztatását. Azonban alapvetően nem IP-alapú, ami azt jelenti, hogy az ezen eszközök által generált adatok "csapdába esnek" a helyi hálózaton.
A modern IIoT (Ipari Dolgok Internete) és Ipar 4.0 megoldások viszont IP-kommunikáción alapulnak. A vállalati rendszerek, SCADA szoftverek és felhő platformok Etherneten vagy Wi-Fi-n keresztül várják az adatokat. Enélkül a kapcsolat nélkül a rendszerintegrátorok és üzemmérnökök költséges egyedi fejlesztésekre vagy megbízhatatlan adapterekre kényszerülnek.
A RUT145-öt kifejezetten arra tervezték, hogy áthidalja ezt a szakadékot. Egy kompakt, ipari minősítésű eszköz, amely egyesíti a natív RS485 portot a modern Ethernet és Wi-Fi (Wi-Fi 4) csatlakozási lehetőségekkel.
A router lelke a RutOS, egy OpenWrt-alapú operációs rendszer, amely nemcsak stabil hálózati működést, hanem fejlett biztonsági funkciókat és hatékony ipari adatgyűjtő eszközöket is biztosít. Ahelyett, hogy több különböző eszközzel (pl. gateway, router, Wi-Fi AP) próbálnánk megoldani a feladatot, a RUT145 egyetlen, DIN-sínre pattintható házban kínál komplett megoldást.
A RUT145 legnagyobb előnye a beépített RS485 interfész (2 vagy 4 vezetékes). Ez nem egy utólagos, sérülékeny átalakító, hanem egy integrált ipari port, amely lehetővé teszi:
Közvetlen kapcsolatot: Csatlakoztassa közvetlenül az RS485 multi-drop buszt a routerhez.
Több eszköz kezelését: Egyetlen RUT145 képes egy teljes RS485 buszon lévő eszközparkkal kommunikálni.
Protokoll-átjáró funkciót: Az eszköz képes a soros adatok fogadására és azok IP-csomagokká alakítására.
Ezáltal a terepen lévő mérők, vezérlők és egyéb eszközök azonnal láthatóvá válnak az IP-hálózaton.
Az adatok hálózatra juttatása csak az első lépés. A RUT145 intelligens adatkezelési funkciókkal is rendelkezik, köszönhetően a RutOS kiterjedt protokoll-támogatásának:
Modbus Gateway: A router Modbus RTU (RS485-ön) és Modbus TCP (IP-n) között képes átjáróként működni. Ez az ipari automatizálás egyik leggyakoribb felhasználási módja.
MQTT Gateway: Az adatokat közvetlenül egy MQTT brókernek küldheti, ami a modern IoT platformok (pl. Azure IoT Hub, AWS IoT Core) alapvető kommunikációs protokollja.
OPC UA: Támogatja az OPC UA (Client/Server) szabványt, ami kulcsfontosságú a gyártósori rendszerek és a vállalati szoftverek (pl. ERP) közötti biztonságos kommunikációban.
Data to Server: Ez a hatékony eszköz lehetővé teszi az adatok kinyerését különböző protokollokon keresztül (pl. Modbus, BACnet, DLMS/COSEM) és azok elküldését egy központi szerverre HTTP(S) vagy MQTT protokollon.
Egy ipari környezet nem hasonlítható egy irodához. A RUT145-öt zord körülményekre tervezték:
Robusztus kivitel: Anodizált alumínium ház és IP30 védettség.
Széles hőmérsékleti tartomány: Megbízhatóan működik -40 °C és +75 °C között.
Kompakt méret: Keskeny kialakítása és integrált DIN-sín rögzítése révén könnyen telepíthető a kapcsolószekrényekben.
Biztonság: A RutOS fejlett tűzfal-szabályokat, DDoS-támadások elleni védelmet és részletes hozzáférés-vezérlést kínál.
VPN támogatás: Kiemelkedő VPN-képességekkel rendelkezik (OpenVPN, IPsec, WireGuard, ZeroTier és még sok más), biztosítva a távoli elérés és az adatkommunikáció titkosítását.
Amikor nem csak egy, hanem több tucat vagy száz routert kell kezelni különböző telephelyeken, a Teltonika Remote Management System (RMS) felbecsülhetetlen segítséget nyújt. A RUT145 teljes mértékben integrálható az RMS platformmal, lehetővé téve:
Távoli konfigurációt: Módosítsa a beállításokat, frissítse a firmware-t anélkül, hogy fizikailag a helyszínre kellene utaznia.
Központi monitorozást: Lásson minden eszközt egyetlen, felhőalapú felületen.
Biztonságos VPN elérést: Hozzon létre biztonságos VPN-kapcsolatokat az eszközeihez néhány kattintással.
Skálázható adatgyűjtést: Az RMS platform kiterjeszti az adatgyűjtési lehetőségeket.
A RUT145 nem csupán egy router. Ez egy célzott problémamegoldó eszköz, amely intelligens és biztonságos hidat épít a hagyományos RS485-alapú ipari eszközök és a modern IP-alapú, adatközpontú világ között. Kompakt, ipari kivitele, natív RS485 portja és a RutOS által biztosított fejlett protokoll- és biztonsági funkciók révén ideális választás az ipari automatizálási rendszerek modernizálásához és az RS485 adatgyűjtés hatékonnyá tételéhez. Fedezze fel a RUT145-ben rejlő lehetőségeket!
Standard csomag
RUT145 Útválasztó
3 pin tápcsatlakozó
2x3 pin csatlakozó
Gyors üzembe helyezési útmutató
Csomagolódoboz
| Tulajdonság | Érték |
|---|---|
| Mobilinternet | Nem támogatott |
| WiFi | IEEE 802.11b/g/n |
| Ethernet | 2 x 10/100 Mbps |
| SIM | Nem támogatott |
| Vezetéknélküli | |
| Vezetéknélküli mód | IEEE 802.11b/g/n (Wi-Fi 4) Hozzáférési Pont (AP), Állomás (STA) |
| Wi-Fi biztonság | WPA2-Enterprise:PEAP, WPA2-PSK, WPA-EAP, WPA-PSK, WPA3-SAE, WPA3-EAP, OWE; AES-CCMP, TKIP, Auto-titkosítási módok, kliens szétválasztás, EAP-TLS PKCS#12 tanúsítványokkal, auto-újracsatlakozás letiltása, 802.11w Védett Menedzsment Keretek (PMF) |
| SSID/ESSID | SSID lopakodó mód és hozzáférés-vezérlés MAC cím alapján |
| Wi-Fi felhasználók | Akár 50 egyidejű kapcsolat |
| Vezetéknélküli Csatlakozási Funkciók | Vezetéknélküli mesh (802.11s), gyors roaming (802.11r), Relayd, BSS váltás kezelése (802.11v), rádióerőforrás-mérés (802.11k) |
| Vezetéknélküli MAC szűrő | Engedélyezési lista (Allowlist), letiltási lista (Blocklist) |
| Vezetéknélküli QR kód generátor | Beolvasás után a felhasználó automatikusan csatlakozik a hálózathoz bejelentkezési adatok megadása nélkül |
| TravelMate | Továbbítja a Wi-Fi hotspot céloldalát egy ezt követően csatlakozó eszköznek |
| Ethernet | |
| WAN | 1 x WAN port 10/100 Mbps, IEEE 802.3, IEEE 802.3u, 802.3az szabványoknak való megfelelés, támogatja az auto MDI/MDIX keresztezést |
| LAN | 1 x LAN port, 10/100 Mbps, IEEE 802.3, IEEE 802.3u, 802.3az szabványoknak való megfelelés, támogatja az auto MDI/MDIX keresztezést |
| Hálózat | |
| Útválasztás | Statikus útválasztás, Dinamikus útválasztás (BGP, OSPF v2, RIP v1/v2, EIGRP, NHRP), Szabályalapú útválasztás (Policy based routing) |
| Hálózati protokollok | TCP, UDP, IPv4, IPv6, ICMP, NTP, DNS, HTTP, HTTPS, SFTP, FTP, SMTP, SSL/TLS, ARP, VRRP, PPP, PPPoE, UPNP, SSH, DHCP, Telnet, SMPP, SNMP, MQTT, Wake On Lan (WOL) |
| VoIP továbbítás támogatása | H.323 és SIP-alg protokoll NAT segédletek, amelyek lehetővé teszik a VoIP csomagok megfelelő útválasztását |
| Csatlakozás felügyelet | Ping Reboot, Wget Reboot, Időszakos újraindítás, LCP és ICMP a kapcsolat ellenőrzéséhez |
| Tűzfal | Port továbbítás, forgalmi szabályok, egyéni szabályok, TTL cél egyéni beállítás |
| Tűzfal állapotoldal | Megtekintheti az összes Tűzfal statisztikát, szabályt és szabályszámlálót |
| Port kezelés | Megtekintheti az eszközportokat, engedélyezheti és letilthatja mindegyiket, bekapcsolhatja vagy kikapcsolhatja az auto-konfigurációt, módosíthatja az átviteli sebességüket, és így tovább |
| Hálózati topológia | Vizuális ábrázolás a hálózatról, amely megmutatja, mely eszközök csatlakoznak mely más eszközökhöz |
| DHCP | Statikus és dinamikus IP kiosztás, DHCP relé, DHCP szerver konfiguráció, állapot, statikus lefoglalások:MAC-cím wildcarddal |
| QoS / Smart Queue Management (SQM) | Forgalom prioritási sorolás forrás/cél, szolgáltatás, protokoll vagy port szerint, WMM, 802.11e |
| DDNS | Támogatott >77 szolgáltató, mások manuálisan konfigurálhatók |
| DNS over HTTPS | A DNS over HTTPS proxy biztonságos DNS feloldást tesz lehetővé a DNS lekérdezések HTTPS-en keresztüli útválasztásával |
| Hálózati biztonsági mentés | Wi-Fi WAN, VRRP, Vezetékes opciók, amelyek mindegyike használható automatikus átkapcsoláshoz (Failover) |
| Terheléselosztás (Load balancing) | Internet forgalom elosztása több WAN kapcsolat között |
| Hotspot | Captive portal (hotspot), belső/külső Radius szerver, Radius MAC hitelesítés, SMS engedélyezés, SSO hitelesítés, belső/külső céloldal, walled garden, felhasználói szkriptek, URL paraméterek, felhasználói csoportok, egyéni felhasználói vagy csoportkorlátozások, felhasználókezelés, 9 alapértelmezett testreszabható téma és lehetőség testreszabott hotspot témák feltöltésére/letöltésére |
| SSHFS | Lehetőség távoli fájlrendszer csatlakoztatására SSH protokollon keresztül |
| Forgalomkezelés | Valós idejű monitorozás, vezeték nélküli jeltérképek, forgalomfelhasználási előzmények |
| IGMP Proxy | Lehetőség multicast tagsági üzenetek továbbítására a gazdák és egy útválasztó között, lehetővé téve a multicast forgalom áthaladását különböző hálózati szegmenseken keresztül |
| Biztonság | |
| Hitelesítés | Előre megosztott kulcs, digitális tanúsítványok, X.509 tanúsítványok, TACACS+, Belső és Külső RADIUS felhasználói hitelesítés, IP és bejelentkezési kísérletek blokkolása, időalapú bejelentkezés blokkolás, beépített véletlen jelszó generátor |
| Tűzfal | A WebUI-n keresztül engedélyezhető előre konfigurált tűzfal szabályok, korlátlan tűzfal konfiguráció CLI-n keresztül, DMZ, NAT, NAT-T, NAT64 |
| Támadások megelőzése | DDoS megelőzés (SYN flood védelem, SSH támadás megelőzés, HTTP/HTTPS támadás megelőzés), port szkennelés megelőzés (SYN-FIN, SYN-RST, X-mas, NULL zászlók, FIN szkennelés támadások) |
| VLAN | Port és címke alapú VLAN szétválasztás |
| WEB szűrő | Feketelista a nem kívánt webhelyek blokkolásához, Fehérlista csak az engedélyezett webhelyek megadásához |
| Hozzáférés-vezérlés | Rugalmas hozzáférés-vezérlés SSH, Web felülethez, CLI-hez és Telnethez |
| Tanúsítványkezelő | A tanúsítvány létrehozó eszköz lehetővé teszi CA, szerver, kliens, let's encrypt, SCEP tanúsítványok létrehozását |
| 802.1x | Port-alapú hálózati hozzáférés-vezérlés kliens és szerver támogatás |
| VPN | |
| OpenVPN | Több kliens és egy szerver futhat egyszerre, 27 titkosítási módszer |
| OpenVPN Titkosítás | DES-CBC 64, RC2-CBC 128, DES-EDE-CBC 128, DES-EDE3-CBC 192, DESX-CBC 192, BF-CBC 128, RC2-40-CBC 40, CAST5-CBC 128, RC2-64-CBC 64, AES-128-CBC 128, AES-128-CFB 128, AES-128-CFB1 128, AES-128-CFB8 128, AES-128-OFB 128, AES-128-GCM 128, AES-192-CFB 192, AES-192-CFB1 192, AES-192-CFB8 192, AES-192-OFB 192, AES-192-CBC 192, AES-192-GCM 192, AES-256-GCM 256, AES-256-CFB 256, AES-256-CFB1 256, AES-256-CFB8 256, AES-256-OFB 256, AES-256-CBC 256 |
| IPsec | XFRM, IKEv1, IKEv2, 14 titkosítási módszerrel IPsec-hez (3DES, DES, AES128, AES192, AES256, AES128GCM8, AES192GCM8, AES256GCM8, AES128GCM12, AES192GCM12, AES256GCM12, AES128GCM16, AES192GCM16, AES256GCM16) |
| GRE | GRE tunnel, GRE tunnel over IPsec támogatás |
| PPTP, L2TP | Kliens/szerver példányok futhatnak egyszerre, L2TPv3, L2TP over IPsec támogatás |
| Stunnel | Proxy, amely TLS titkosítást ad hozzá meglévő kliensekhez és szerverekhez a program kódjának megváltoztatása nélkül |
| DMVPN | Módszer skálázható IPsec VPN-ek építésére, Phase 2 és Phase 3, valamint Dual Hub támogatás |
| SSTP | SSTP kliens példány támogatás |
| ZeroTier | ZeroTier VPN kliens támogatás |
| WireGuard | WireGuard VPN kliens és szerver támogatás |
| Tinc | A Tinc titkosítást, hitelesítést és tömörítést kínál alagútjaiban. Kliens és szerver támogatás. |
| EoIP | Ethernet over IP (EoIP) alagutazás a MikroTik RouterOS protokollon alapul, amely egy Ethernet alagutat hoz létre két útválasztó között IP kapcsolaton keresztül |
| Ipari Protokollok | |
| BacNET Támogatott módok | Router |
| BacNET Támogatott kapcsolattípusok | RTU(RS485) |
| BacNET Konfigurációs opciók | Támogatás több BACnet/IP interfészhez, Hálózatszám kiosztás, Előre konfigurált BDT bejegyzések BBMD (BACnet Broadcast Management Device) számára |
| OPC UA Támogatott módok | Kliens, Szerver |
| OPC UA Támogatott kapcsolattípus | TCP |
| Modbus MQTT Gateway | Lehetővé teszi parancsok küldését és adatok fogadását MODBUS Szerverről MQTT brokeren keresztül |
| MODBUS Támogatott módok | Szerver, Kliens |
| MODBUS Támogatott kapcsolattípusok | TCP, RTU(RS485) |
| MODBUS egyéni regiszterek | MODBUS TCP egyéni regiszter blokk kérések, amelyek egy fájlból olvasnak/írnak az útválasztóban, és bővíthetik a MODBUS TCP Kliens funkcióit |
| Támogatott adatformátumok | 8-bites:INT, UINT; 16-bites:INT, UINT (MSB vagy LSB elöl); 32-bites:float, INT, UINT (ABCD (big-endian), DCBA (little-endian), CDAB, BADC), HEX, ASCII |
| Data to Server Protokoll | HTTP(S), MQTT, Azure MQTT |
| Data to server | Paraméterek kinyerése több forrásból és különböző protokollokból, és mindegyikük küldése egyetlen szerverre; Egyéni LUA szkriptek, amelyek lehetővé teszik a szkriptek számára, hogy kihasználják az útválasztó Data to server funkcióját |
| DNP3 Támogatott módok | Állomás, Kiszállomás (Outstation) |
| DNP3 Támogatott kapcsolat | TCP, RTU(RS485) |
| DLMS/COSEM DLMS Támogatás | DLMS - standard protokoll közüzemi mérőadatok cseréjéhez |
| DLMS/COSEM Támogatott módok | Kliens |
| DLMS/COSEM Támogatott kapcsolattípusok | TCP, RTU(RS485) |
| API | |
| Teltonika Networks Web API (béta) támogatás | Bővítse eszközének lehetőségeit konfigurálható API végpontok készletével az adatok lekéréséhez vagy módosításához. |
| Monitoring és Menedzsment | |
| WEB UI | HTTP/HTTPS, állapot, konfiguráció, FW frissítés, CLI, hibaelhárítás, több eseménynaplózó szerver, firmware frissítési elérhetőségi értesítések, eseménynapló, rendszernapló, kernel napló, Internet állapot |
| FOTA | Firmware frissítés szerverről, automatikus értesítés |
| SSH | SSH (v1, v2) |
| E-mail üzenet állapotjelzések fogadása különböző szolgáltatásokról | |
| TR-069 | OpenACS, EasyCwmp, ACSLite, tGem, LibreACS, GenieACS, FreeACS, LibCWMP, Friendly tech, AVSystem |
| MQTT | MQTT Broker, MQTT Publisher |
| SNMP | SNMP (v1, v2, v3), SNMP Trap, Brute force védelem |
| JSON-RPC | Menedzsment API HTTP/HTTPS-en keresztül |
| RMS | Teltonika Távmenedzsment Rendszer (RMS) |
| IoT Platformok | |
| ThingWorx | Lehetővé teszi a következő monitorozását:Eszköz neve, HW verzió, Sorozatszám, FW verzió, WAN IP. Lehetővé tesz műveleteket a felhőből:FW frissítés, Újraindítás |
| Cumulocity - Cloud of Things | Lehetővé teszi a következő monitorozását:Eszköz neve, HW verzió, Sorozatszám, FW verzió, WAN IP. Lehetővé tesz műveleteket a felhőből:FW frissítés, Újraindítás |
| Azure IoT Hub | A Data to Server szolgáltatással konfigurálható az összes elérhető paraméter felhőbe küldéséhez. Direct method támogatással rendelkezik, amely lehetővé teszi a RutOS API hívások végrehajtását az IoT Hub-on. Továbbá rendelkezik Plug and Play integrációval a Device Provisioning Service-szel, amely nulla érintéses eszköz-provisioningot tesz lehetővé az IoT Hub-ok számára |
| AWS IoT Core | Eszköz az AWS felhőplatformmal való interakcióhoz. Jobs támogatás:Az eszköz API-jának hívása az AWS Jobs funkcióval |
| Rendszerjellemzők | |
| CPU | Mediatek, 580 MHz, MIPS 24KEc |
| RAM | 128 MB, DDR2 |
| FLASH tárhely | 16 MB soros NOR flash |
| Firmware/Konfiguráció | |
| WEB UI | Frissítse a FW-t fájlból, ellenőrizze a FW-t a szerveren, konfigurációs profilok, konfiguráció biztonsági mentése |
| FOTA | FW frissítése |
| RMS | FW/konfiguráció frissítése több eszközön egyszerre |
| Beállítások megőrzése | FW frissítése a jelenlegi konfiguráció elvesztése nélkül |
| Gyári beállítások visszaállítása | A teljes gyári visszaállítás visszaállítja az összes rendszerbeállítást, beleértve az IP-címet, a PIN-kódot és a felhasználói adatokat az alapértelmezett gyártói konfigurációra |
| FIRMWARE TESTRESZABÁS | |
| Operációs rendszer | RutOS (OpenWrt alapú Linux OS) |
| Támogatott nyelvek | Busybox shell, Lua, C, C++ |
| Fejlesztőeszközök | SDK csomag biztosított fordítási környezettel |
| GPL testreszabás | Saját, egyedi márkájú firmware-t és weboldal alkalmazást hozhat létre a firmware színeinek, logóinak és egyéb elemeinek módosításával, hogy illeszkedjen az Ön vagy ügyfelei igényeihez |
| Csomagkezelő | A Csomagkezelő egy szolgáltatás, amelyet további szoftverek telepítésére használnak az eszközön |
| Soros | |
| RS485 | Sorkapcsos csatlakozó:D+, D-, R+, R- (2 vagy 4 vezetékes interfész) |
| Soros funkciók | Konzol, Soros IP-n keresztül, Modem, MODBUS átjáró |
| Tápellátás | |

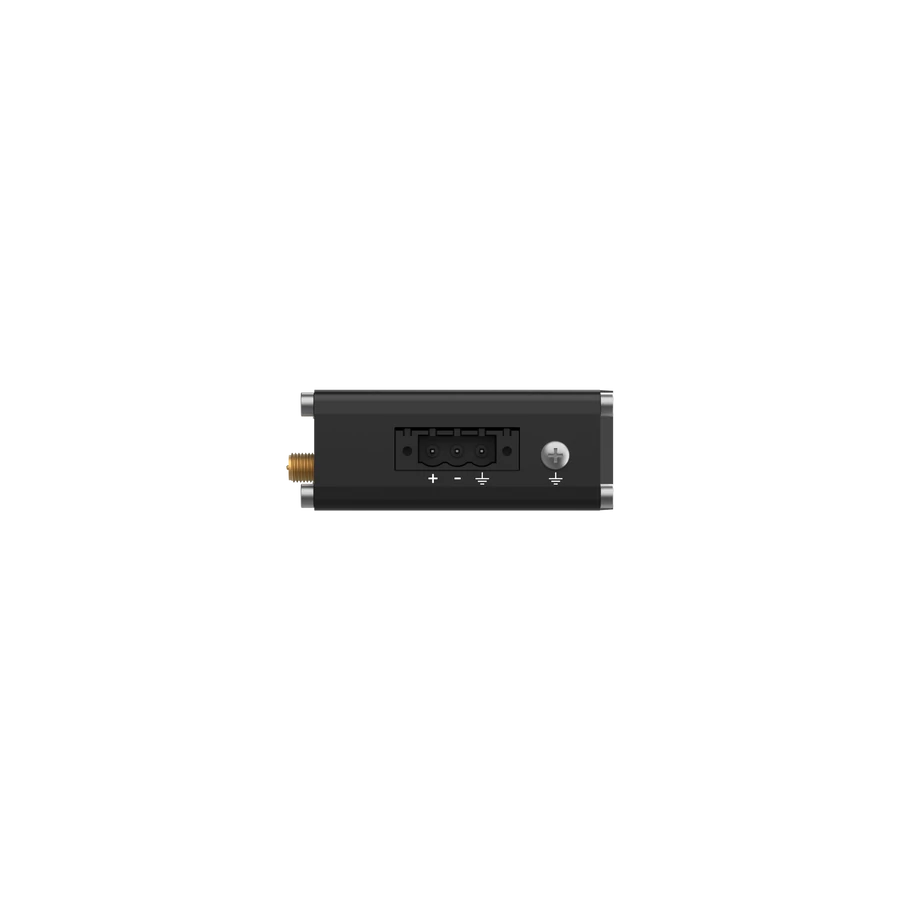

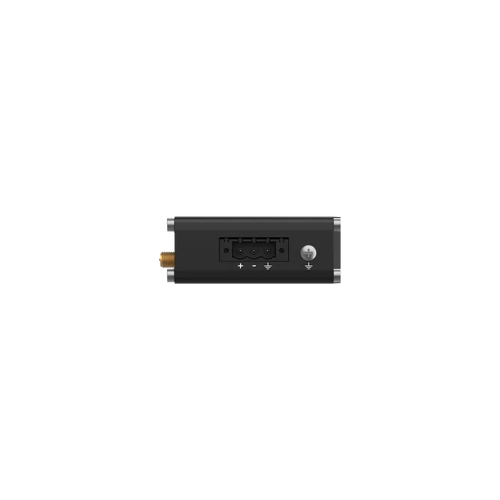

| Csatlakozó | 3-eres csatlakoztatható sorkapocs |
| Bemeneti feszültség tartomány | 9-30 VDC, fordított polaritás elleni védelem, túlfeszültség védelem >31 VDC 10us max |
| PoE (passzív) | Passzív PoE a tartalék párokon keresztül. Lehetőség a tápellátásra a LAN1 porton keresztül, nem kompatibilis az IEEE802.3af, 802.3at és 802.3bt szabványokkal, Mode B, 9 - 30 VDC |
| Teljesítményfelvétel | Üresjárat:< 1 W / Maximális:< 2 W |
| Fizikai Interfészek | |

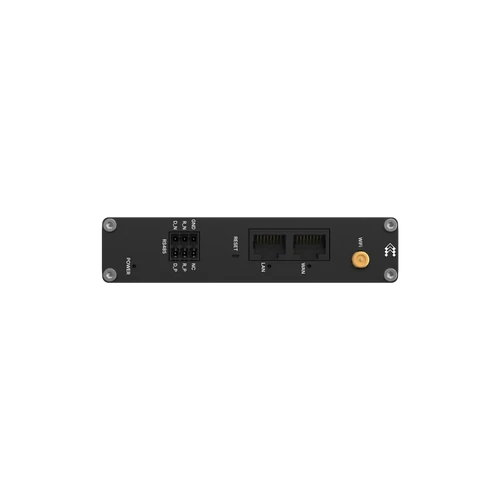

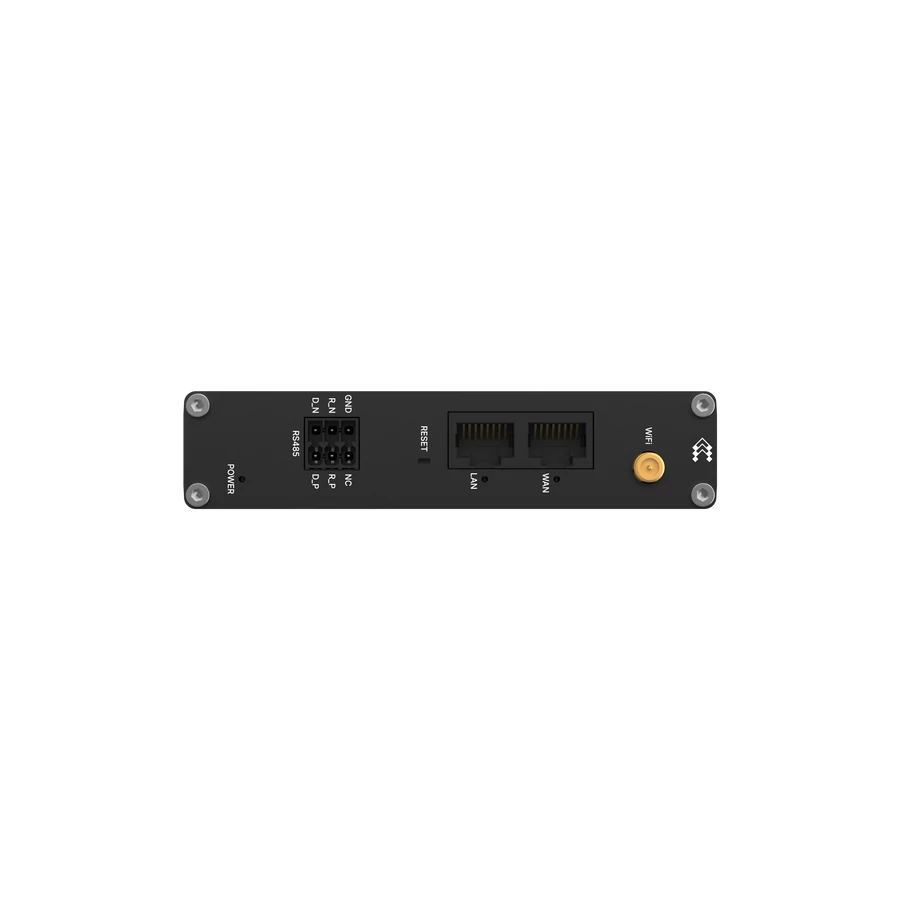

| Ethernet | 2 x RJ45 port, 10/100 Mbps |
| Állapotjelző LED-ek | 1 x WAN típusú LED, 1 x LAN típusú LED, 1 x Tápellátás LED |
| Tápellátás | 1 x 3 tűs tápcsatlakozó |
| Antennák | 1 x RP-SMA Wi-Fi-hez |
| RS485 | 1 x 6-eres sorkapocs 2 vagy 4 vezetékes interfészhez |
| Reset | Újraindítás/Felhasználói alapértelmezett visszaállítás/Gyári visszaállítás gomb |
| Egyéb | 1 x Földelő csavar |
| Fizikai Specifikáció | |
| Burkolat anyaga | Eloxált alumínium ház és panelek |
| Méretek (Sz x Ma x Mé) | 113.10 x 25 x 68.6 mm |
| Súly | 140 g |
| Rögzítési lehetőségek | Integrált DIN sín tartó; fali rögzítés és sík felület (külön kiegészítő készlet szükséges) |
| Működési Környezet | |
| Üzemi hőmérséklet | -40 °C és 75 °C között |
| Üzemi páratartalom | 10% és 90% között, nem lecsapódó |
| Ingress Protection Rating | IP30 |
| Szabályozási és Típusjóváhagyások | |
| Szabályozás | CE/RED, UKCA, CB, RCM, FCC |
