Leírás és Paraméterek

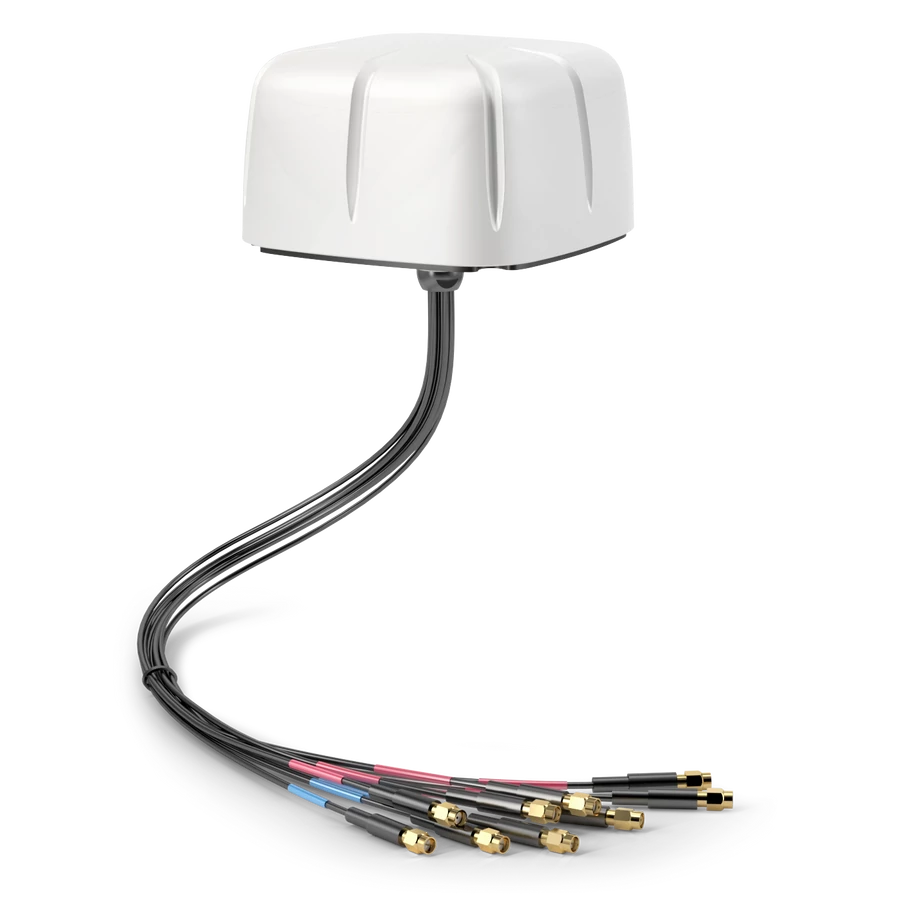

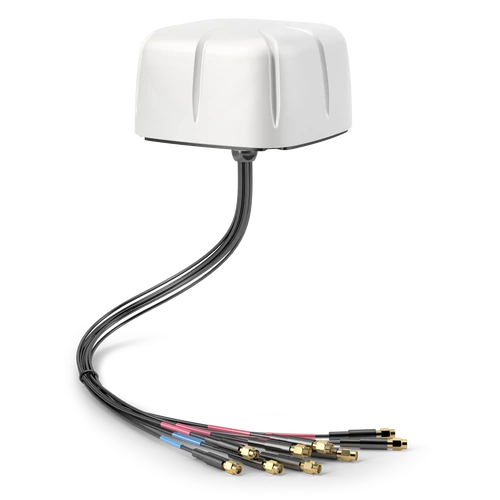

A QuShell 5G/LTE 2x2 MIMO, 6x6 MIMO WiFi 6e egy nagy teljesítményű mobilitási antenna, amely széles frekvenciatartományban és különböző 5G/4G/LTE alkalmazásokhoz biztosít megbízható kapcsolatot. Opcionálisan GPS/GNSS-t és akár 6x6 MIMO/Diversity konfigurációt kínál 2,4/5,0/7,2 GHz-en Wi-Fi-hez. Az opcionális, nagy teljesítményű GPS/GNSS antenna integrált 18 dB-es erősítésű LNA-val rendelkezik.

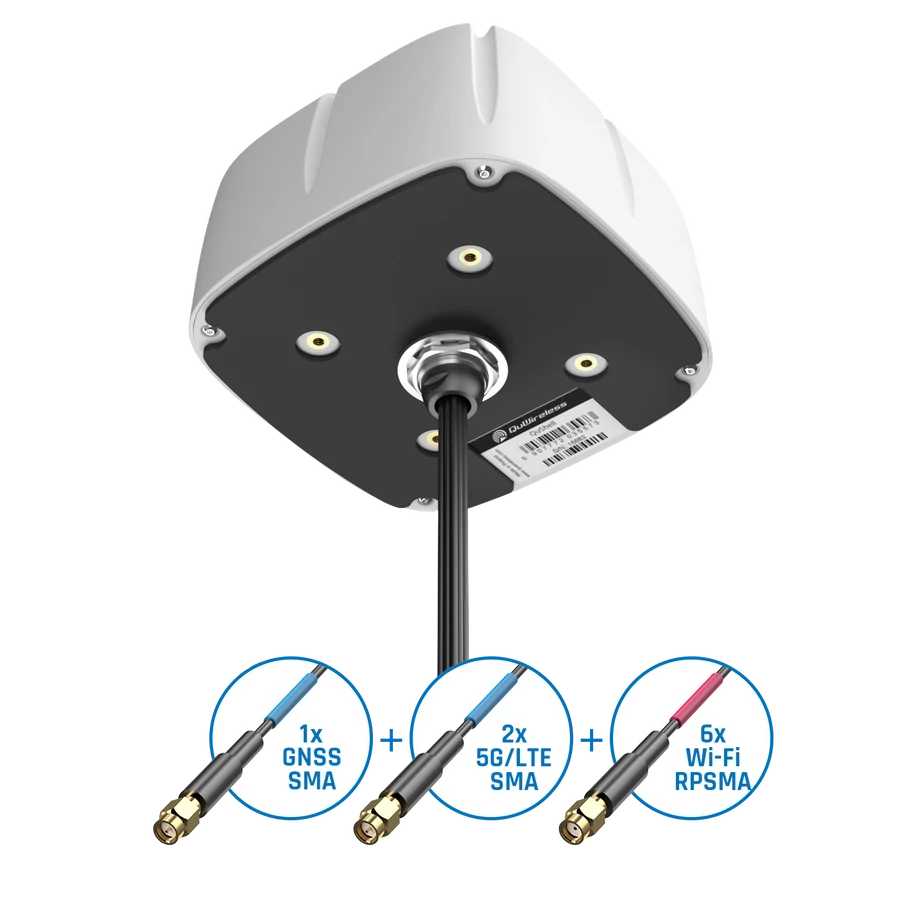

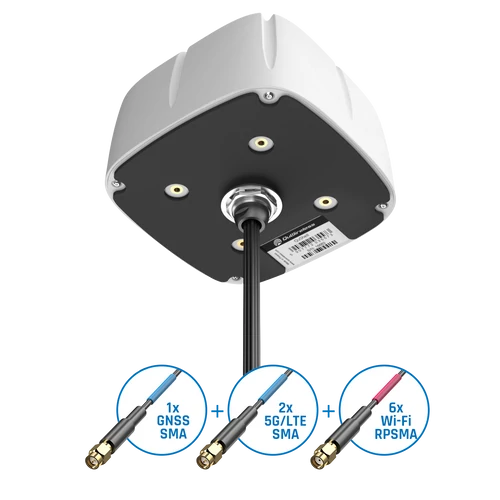

2x 5G/LTE, 1x GPS/GNSS és 6x Wi-Fi antennával érkezik. Széles tartományt fed le 617-től 6000 MHz-ig az 5G/LTE sávokhoz, emellett a kétsávos Wi-Fi 6e antennák egyidejű 2,4 GHz-es és 5-től 7,2 GHz-es működést biztosítanak.
A QuShell 5G/LTE a közszféra iparágaiban (busz, tűzoltóautó, mentőautó), tengeri környezetben, turizmusban és különféle IoT rendszerekben is alkalmazható.

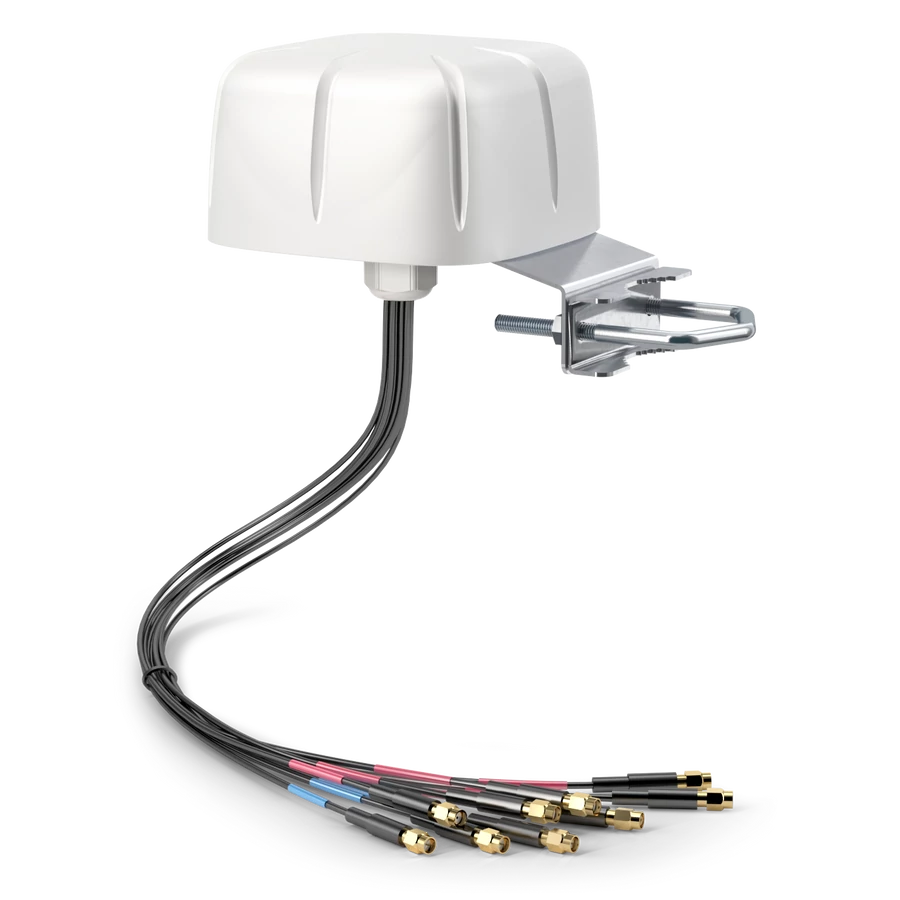

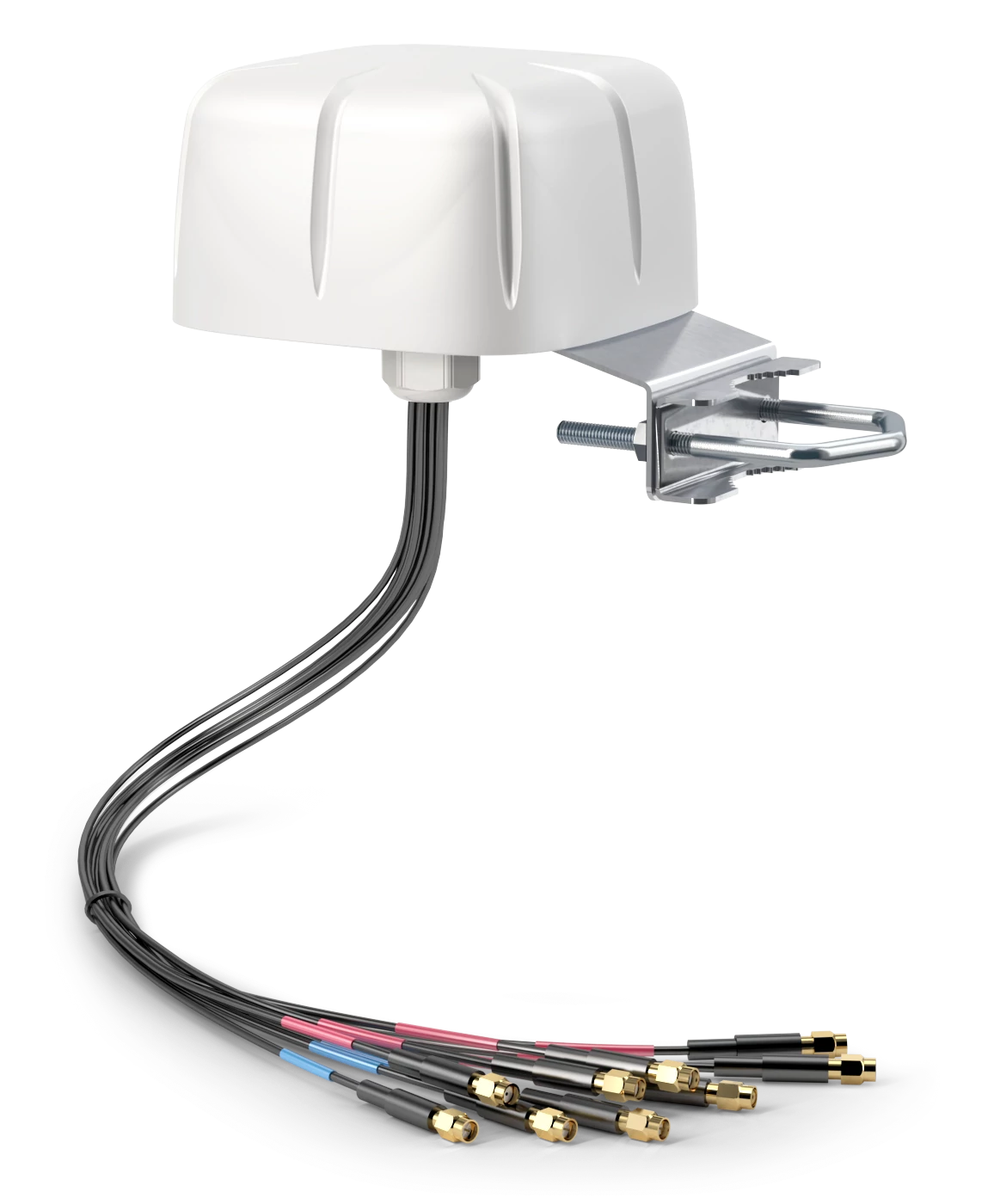

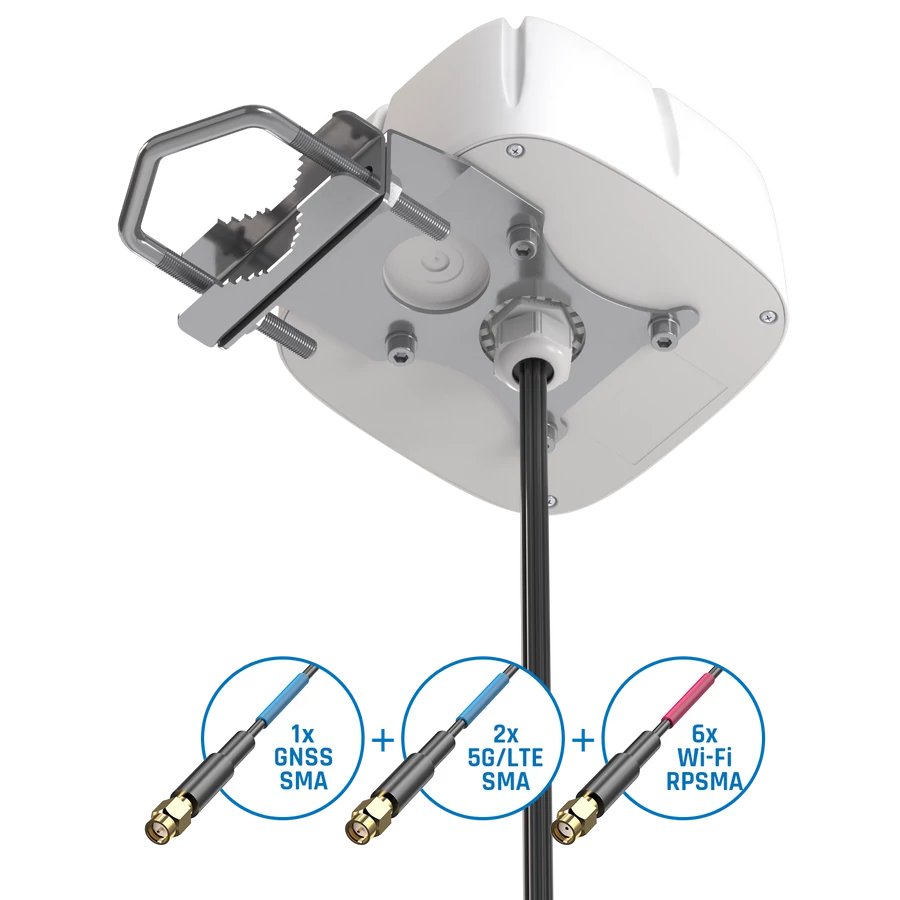

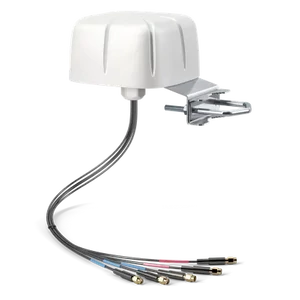

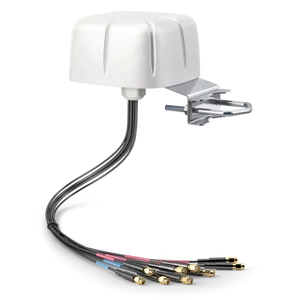

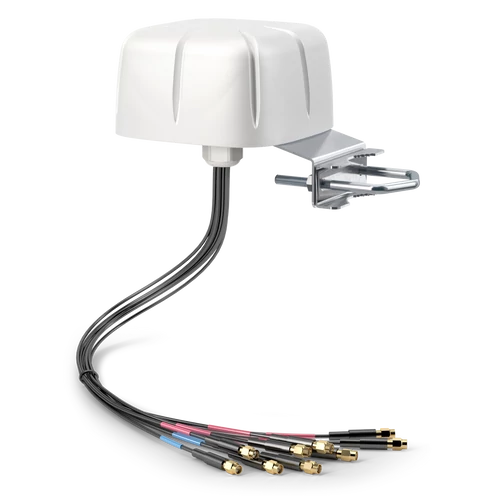

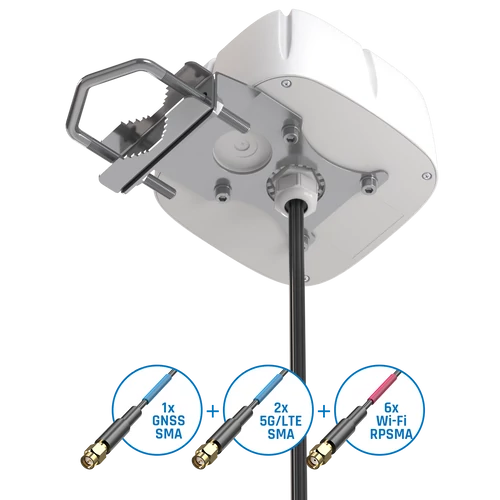

A készlet tengeri, felületi és oszlop/fali rögzítő konzolokból áll, amelyek lehetővé teszik a QuShell tetőre, árbocra, oszlopra, falra vagy más sík felületre történő felszerelését. A szabványos kábelhossz 50 cm.
| Wi-Fi SPECIFIKÁCIÓK | |
| Frekvencia | 2,4 - 2,5 GHz; 5 - 7,2 GHz |
| Nyereség | 2,4 - 2,5 GHz:2 dBi; 5 - 7,2 GHz:5 dBi |
| VSWR | < 2,50 |
| Sugárzási szög (Beamwidth) | 360°/25° |
| Polarizáció | Vertikális (függőleges) |
| Impedancia | 50 Ω |
| Maximális bemeneti teljesítmény (Max Input Power) | 50 W |
| DC földelés | Igen |
| 5G/LTE SPECIFIKÁCIÓK | |
| FREKVENCIA | 617 - 960 MHz; 1,7 - 2,7 GHz; 3,3 - 3,8 GHz; 4,2 - 6,0 GHz |
| ERŐSÍTÉS (GAIN) | |
| 617 - 960 MHz | 2 dBi; 1,7 - 2,7 GHz:4 dBi; 3,3 - 3,8 GHz:5 dBi; 4,2 - 6,0 GHz:6 dBi |
| TÁMOGATOTT LTE SÁVOK | 1, 2, 3, 4, 5, 7, 8, 9, 10, 12, 13, 14, 17, 18, 19, 20, 22, 25, 26, 27, 28, 29, 30, 33, 34, 35, 36, 37, 38, 39, 40, 41, 42, 43, 44, 47, 48, 49, 52, 53, 65, 66, 67, 68, 69, 71, 85, 103, 106 |
| TÁMOGATOTT 5G SÁVOK | n1, n2, n3, n5, n7, n8, n12, n13, n14, n18, n20, n25, n26, n28, n29, n30, n34, n38, n39, n40, n41, n47, n48, n53, n65, n66, n67, n71, n77, n78, n80, n81, n82, n83, n84, n85, n86, n89, n90, n95, n97, n98, n100, n101, n256 |
| VSWR | < 1,20, maximum < 2,50 |
| SUGÁRZÁSI SZÖG (BEAMWIDTH) | 360°/35° ±5° |
| POLARIZÁCIÓ | Vertikális (függőleges) |
| IMPEDANCIA | 50 Ω |
| MECHANIKAI SPECIFIKÁCIÓK | |
| Anyag | ABS |
| Csatlakozó | 6xRPSMA & 3xSMA |
| Külső méretek | 160 x 160 x 90 mm (6,3 x 6,3 x 3,54 hüvelyk) |
| Súly | 1,5 kg |
| Üzemi hőmérséklet | -40°C - 80°C (-40°F - 176°F) |
| Kábel típusa | RG174 |
| SZERELŐKÉSZLET | |
| Anyag | Horganyzott acél |
| Súly | 0,4 kg |
| Szerelési hely | Fal, mennyezet vagy oszlop |
| Oszlop átmérője | 40-66 mm (1,57-2,60 hüvelyk) |
| KOMPATIBILIS ROUTEREK | |
| Teltonika | RUT271; RUT976 |
| Robustel | EG5200; R1511; R201x |
| Anybus | WLAN Access Point IP30 |
| Comset | CM210A-W; CM210Q-W; CM510Q-W; CM550W; CM580W ; CM685V-1; CM685V-4; CM685V-6; CM685V-6-G; CM685VX; CM820Q-4; CM820Q-6; CM950W |
| Digi | TX64 |
| Ericsson (Cradlepoint) | E300; R500 |
| Four-Faith | 5G Industrial Router F-NR100; 5G SIM WiFi Router F-NR120; 5G Smart Light Pole Gateway F-G300; Edge Computing Gateway F-G100; |
| Peplink | Balance 310 5G |
| Proroute | H685 LTE 4G CAT6 Router; H685 WRT M2M 5G Router; H900 5G Router |
| Robustel | EG5200; R1511; R201x |
| Siemens | 6GK5763-1AL00-7DA0; 6GK5763-1AL00-3AA0; 6GK5763-1AL00-3DA0; 6GK5763-1AL00-7DB0; Scalance W734 RJ45; Scalance W774 M12 EEC; Scalance W774 RJ45; SCALANCE W786 |
| Teltonika | RUT271; RUT976 |
| Wavetel | W4600; W4600-NR 5G; W4600-S2 |
| WLINK | G510; G520; R220; R520 |
| Zyxel | LTE3301-PLUS; NR5101 |
| Egyéb | 2 * SMA |
