Leírás és Paraméterek

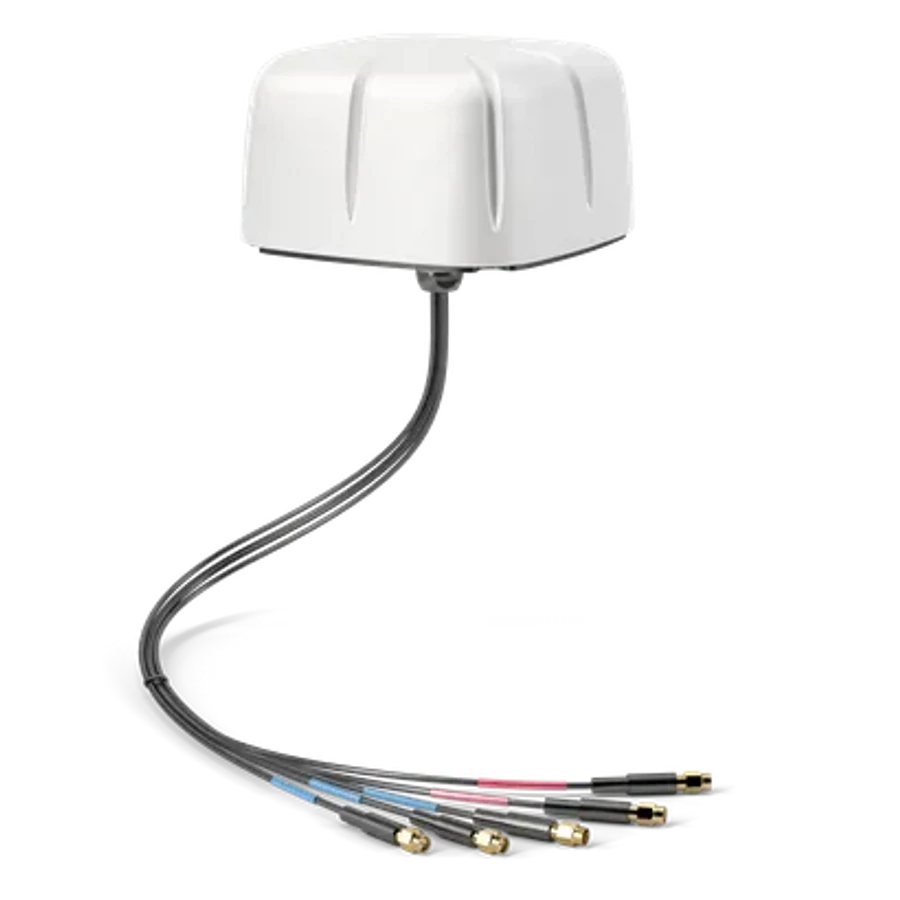

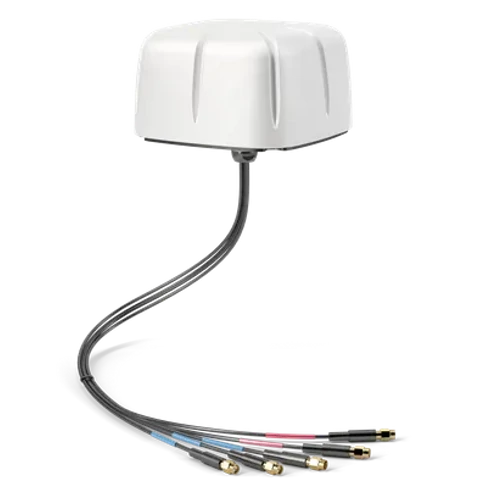

A QuShell 5G/LTE 2x2 MIMO, 2x2 MIMO WiFi 6e egy nagy teljesítményű mobil antenna, amely sokféle frekvencián és alkalmazásban biztosít hatékony kapcsolatot 5G/4G/LTE hálózatokhoz. Opcionálisan GPS/GNSS képességgel, valamint akár 2x2 MIMO/Diversity konfigurációkkal is rendelkezik 2,4/5,0/7,2 GHz-en Wi-Fi-hez. Az opcionális, nagy teljesítményű GPS/GNSS antenna integrált 18 dB erősítésű LNA-val rendelkezik. 2 db 5G/LTE, 1 db GPS/GNSS és 2 db Wi-Fi antennával érkezik. Széles frekvenciatartományt fed le 617 és 6000 MHz között az 5G/LTE sávokhoz, emellett a kétsávos Wi-Fi 6e antennák egyidejű 2,4 GHz-es és 5–7,2 GHz-es lefedést biztosítanak.
A QuShell 5G/LTE alkalmazási területei közé tartozik a közszféra (buszok, tűzoltóautók, mentőautók), a tengeri környezet, a turizmus és különféle IoT rendszerek.

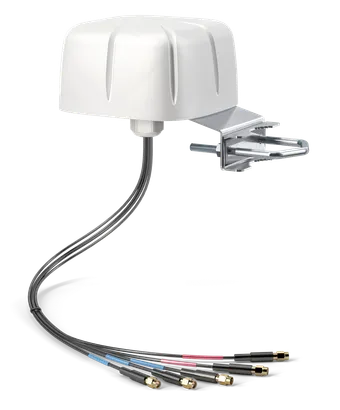

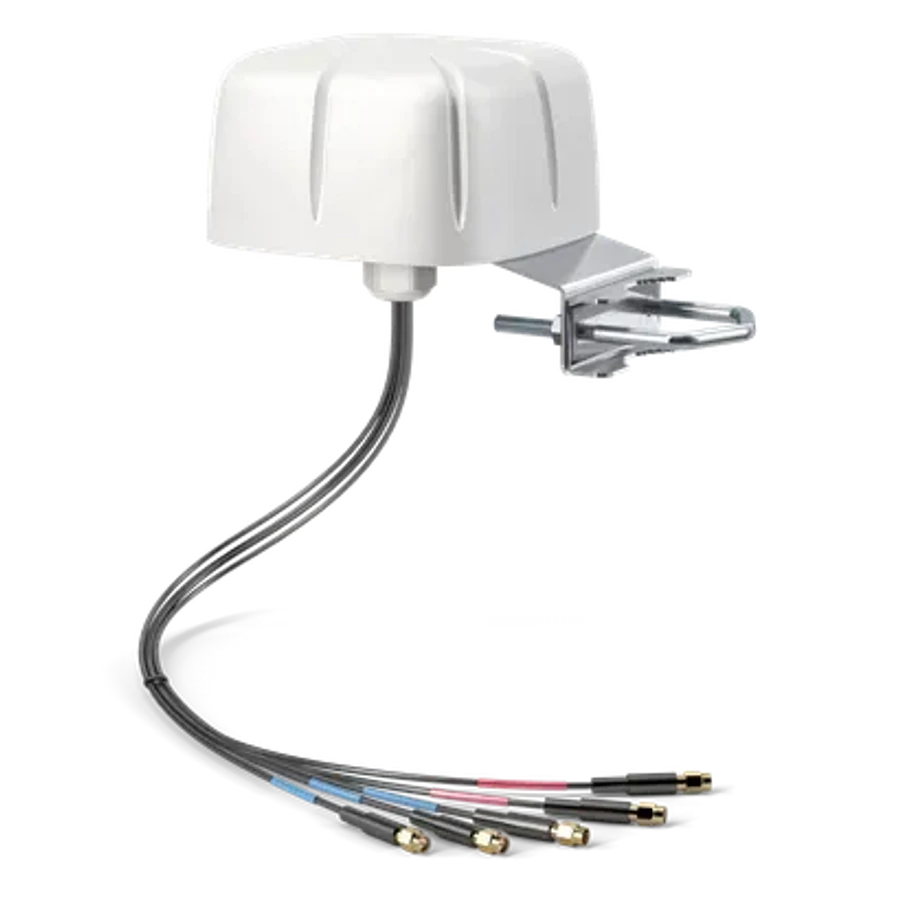

A készlet tengeri, felületi és rúd-/fali rögzítő konzolokat tartalmaz, amelyek lehetővé teszik a QuShell felszerelését tetőre, árbocra, rúdra, falra vagy más lapos felületekre.
A kábel standard hossza 50 cm.
| Wi-Fi SPECIFIKÁCIÓ | |
| Frekvencia | 2,4 - 2,5 GHz; 5 - 7,2 GHz |
| Erősítés | 2,4 - 2,5 GHz:2 dBi; 5 - 7,2 GHz:5 dBi |
| VSWR | < 2,50 |
| Sugárzási szög | 360°/25° |
| Polarizáció | Függőleges |
| Impedancia | 50 Ω |
| Maximális bemeneti teljesítmény | 50 W |
| DC földelés | Igen |
| 5G/LTE SPECIFIKÁCIÓ | |
| FREKVENCIA | 617 - 960 MHz; 1,7 - 2,7 GHz; 3,3 - 3,8 GHz; 4,2 - 6,0 GHz |
| ERŐSÍTÉS | 617 - 960 MHz:2 dBi; 1,7 - 2,7 GHz:4 dBi; 3,3 - 3,8 GHz:5 dBi; 4,2 - 6,0 GHz:6 dBi |
| TÁMOGATOTT LTE SÁVOK | 1, 2, 3, 4, 5, 7, 8, 9, 10, 12, 13, 14, 17, 18, 19, 20, 22, 25, 26, 27, 28, 29, 30, 33, 34, 35, 36, 37, 38, 39, 40, 41, 42, 43, 44, 47, 48, 49, 52, 53, 65, 66, 67, 68, 69, 71, 85, 103, 106 |
| TÁMOGATOTT 5G SÁVOK | n1, n2, n3, n5, n7, n8, n12, n13, n14, n18, n20, n25, n26, n28, n29, n30, n34, n38, n39, n40, n41, n47, n48, n53, n65, n66, n67, n71, n77, n78, n80, n81, n82, n83, n84, n85, n86, n89, n90, n95, n97, n98, n100, n101, n256 |
| VSWR | <1,20, max <2,50 |
| SUGÁRZÁSI SZÖG | 360°/35° ±5° |
| POLARIZÁCIÓ | Függőleges |
| IMPEDANCIA | 50 Ω |
| MŰSZAKI ADATOK | |
| Anyag | ABS |

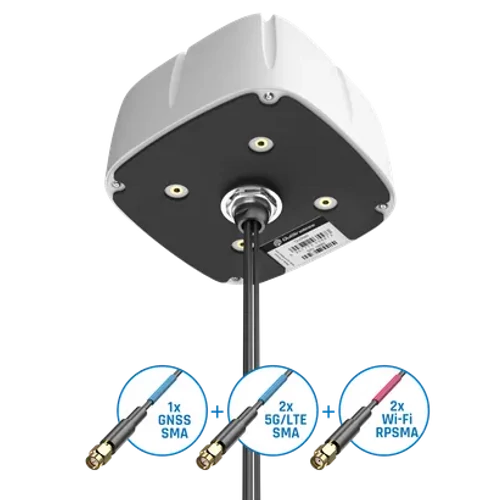

| Csatlakozó | 2xRPSMA és 3xSMA |
| Külső méretek | 160 x 160 x 90 mm / 6,3 x 6,3 x 3,54 hüvelyk |
| Súly | 1,5 kg |
| Üzemi hőmérséklet | -40°C és 80°C között / -40°F és 176°F között |
| Kábel típusa | RG174 |
| RÖGZÍTŐKÉSZLET | |
| Anyag | Horganyzott acél |
| Súly | 0,4 kg |
| Rögzítési hely | Falra, mennyezetre vagy árbocra |
| Árboc átmérő | 40-66 mm / 1,57-2,60 hüvelyk |
| KOMPATIBILIS ROUTEREK | |
| Teltonika | RUT271, RUT976 |
| Robustel | EG5200, R1511, R201x |
| Anybus | WLAN Access Point IP30 |
| Comset | CM210A-W, CM210Q-W, CM510Q-W, CM550W, CM580W, CM685V-1, CM685V-4, CM685V-6, CM685V-6-G, CM685VX, CM820Q-4, CM820Q-6, CM950W |
| Digi | TX64 |
| Ericsson (Cradlepoint) | E300, R500 |
| Four-Faith | 5G Industrial Router F-NR100, 5G SIM WiFi Router F-NR120, 5G Smart Light Pole Gateway F-G300, Edge Computing Gateway F-G100 |
| Peplink | Balance 310 5G |
| Proroute | H685 LTE 4G CAT6 Router, H685 WRT M2M 5G Router, H900 5G Router |
| Robustel | EG5200, R1511, R201x |
| Siemens | 6GK5763-1AL00-7DA0, 6GK5763-1AL00-3AA0, 6GK5763-1AL00-3DA0, 6GK5763-1AL00-7DB0, Scalance W734 RJ45, Scalance W774 M12 EEC, Scalance W774 RJ45, SCALANCE W786 |
| Teltonika | RUT271, RUT976 |
| Wavetel | W4600, W4600-NR 5G, W4600-S2 |
| WLINK | G510, G520, R220, R520 |
| Zyxel | LTE3301-PLUS, NR5101 |
| Egyéb | 2 * SMA |
