Leírás és Paraméterek

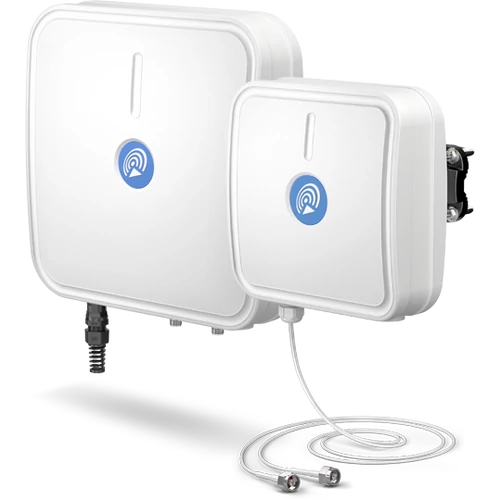

QuMax XR2 LTE Dupla Antenna Kit Teltonika RUTX12-höz

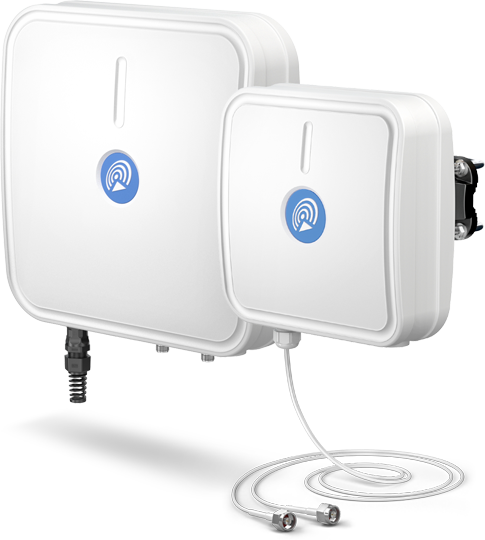

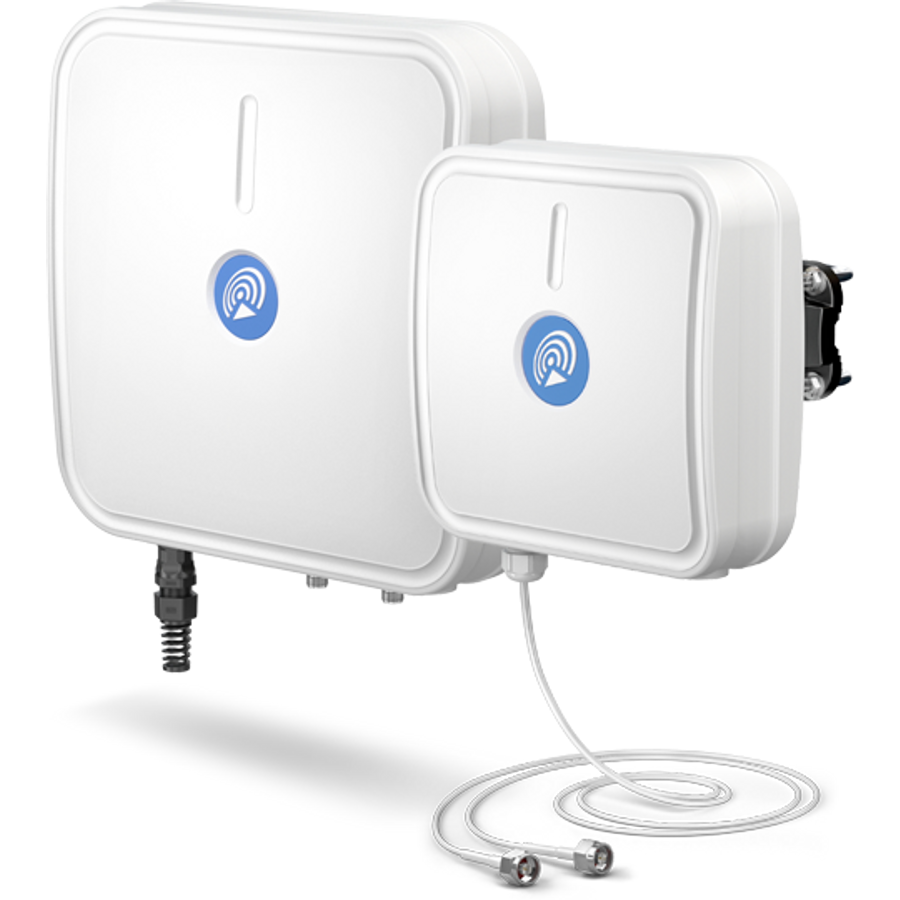

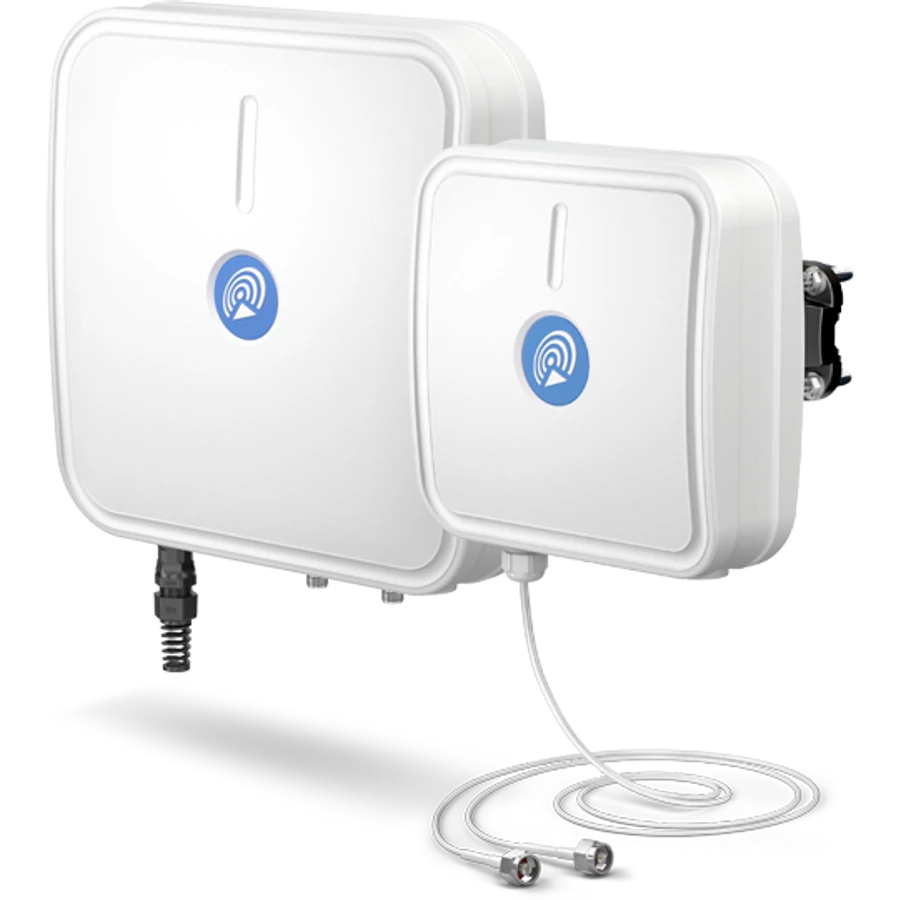

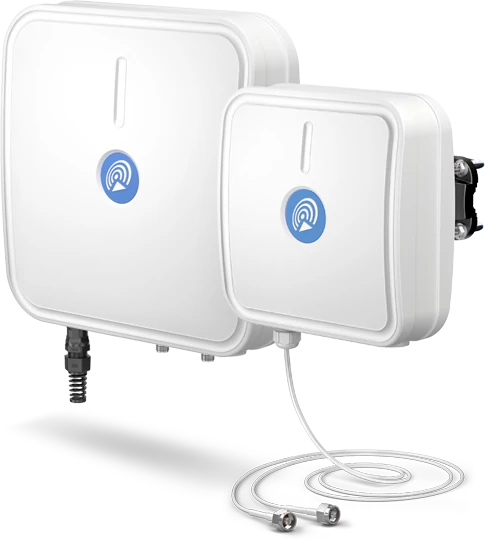

Két különálló eXtra Range LTE irányított antenna készlete két különböző LTE bázisállomás kétirányú csatlakoztatásához. A fő antennába kétsávos Wi-Fi, GPS, Bluetooth antennák találhatóak és a Teltonika RUTX12 telepítéséhez kialakított hellyel rendelkezik. A második antenna egy irányított LTE XR antenna.

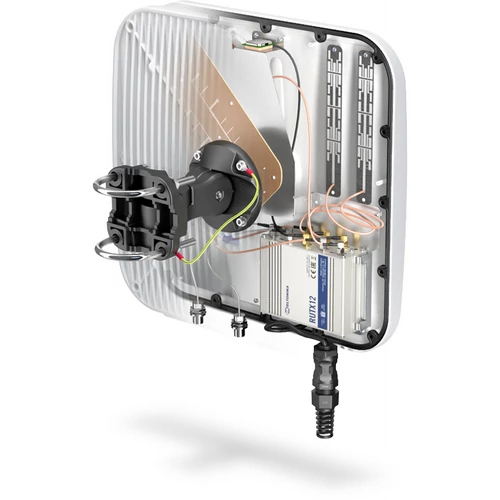

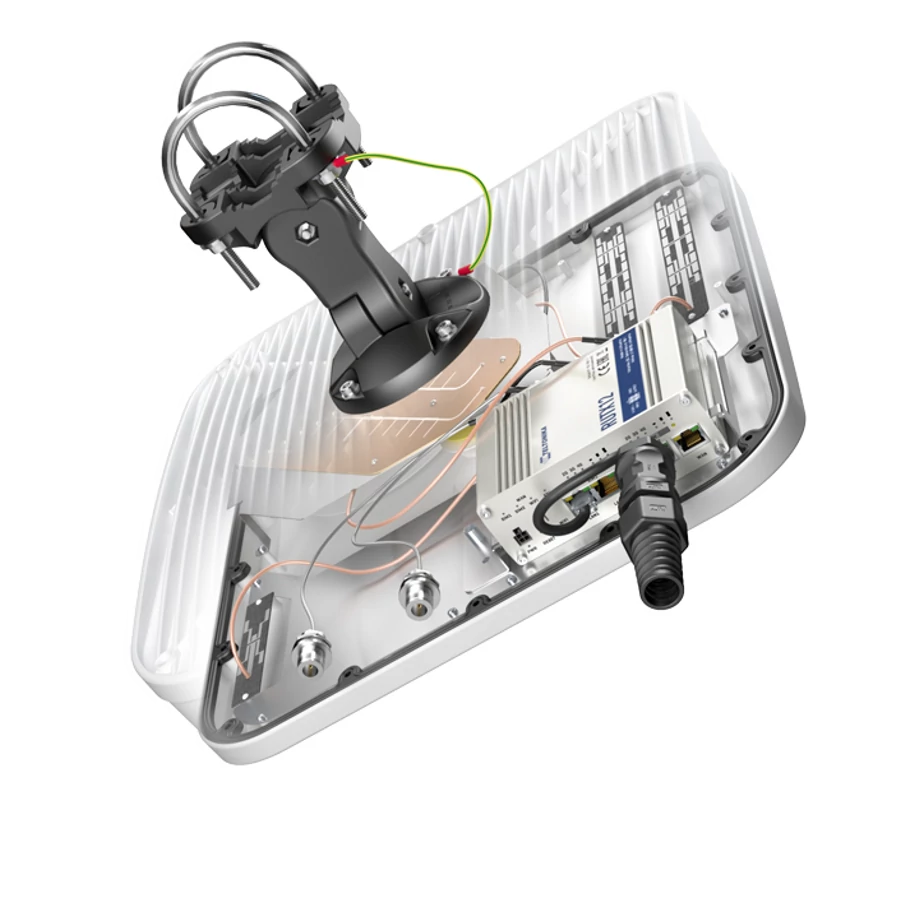

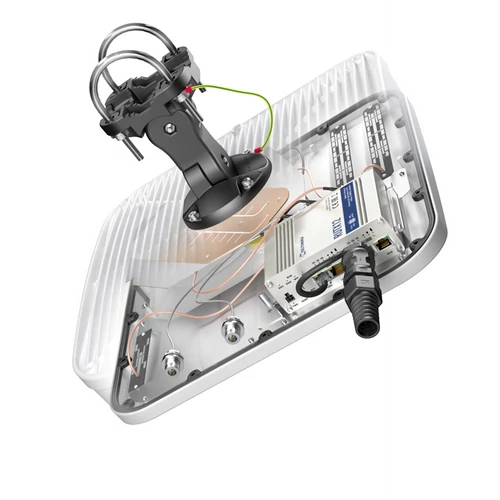

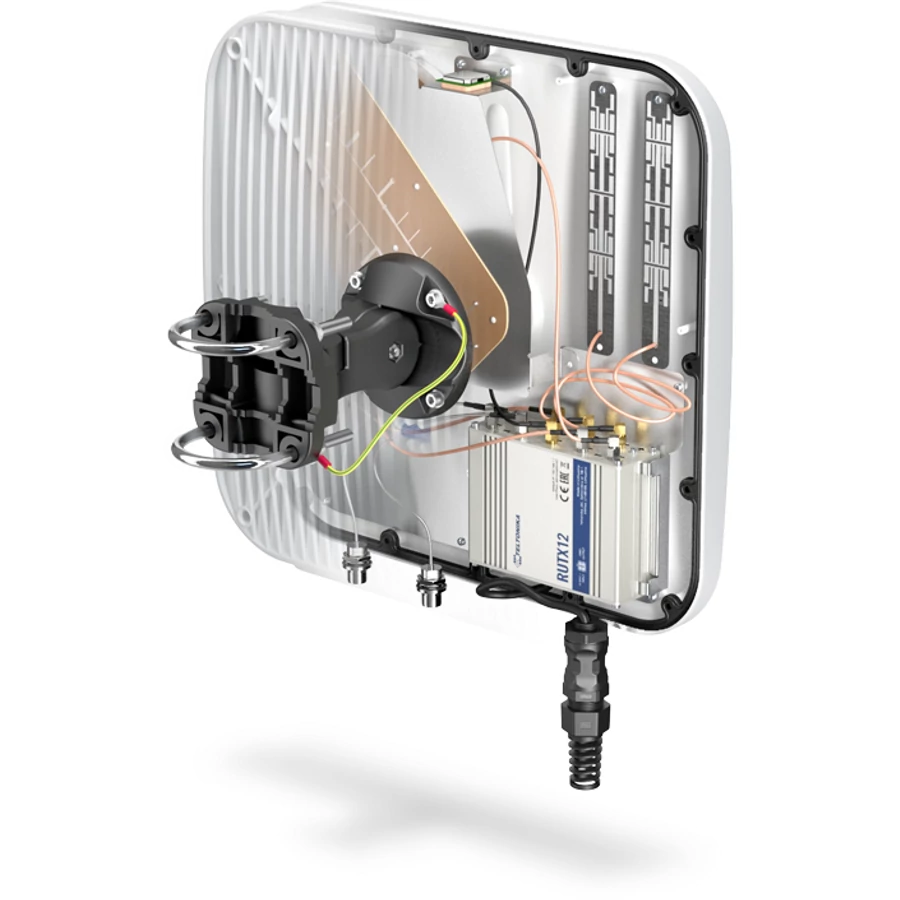

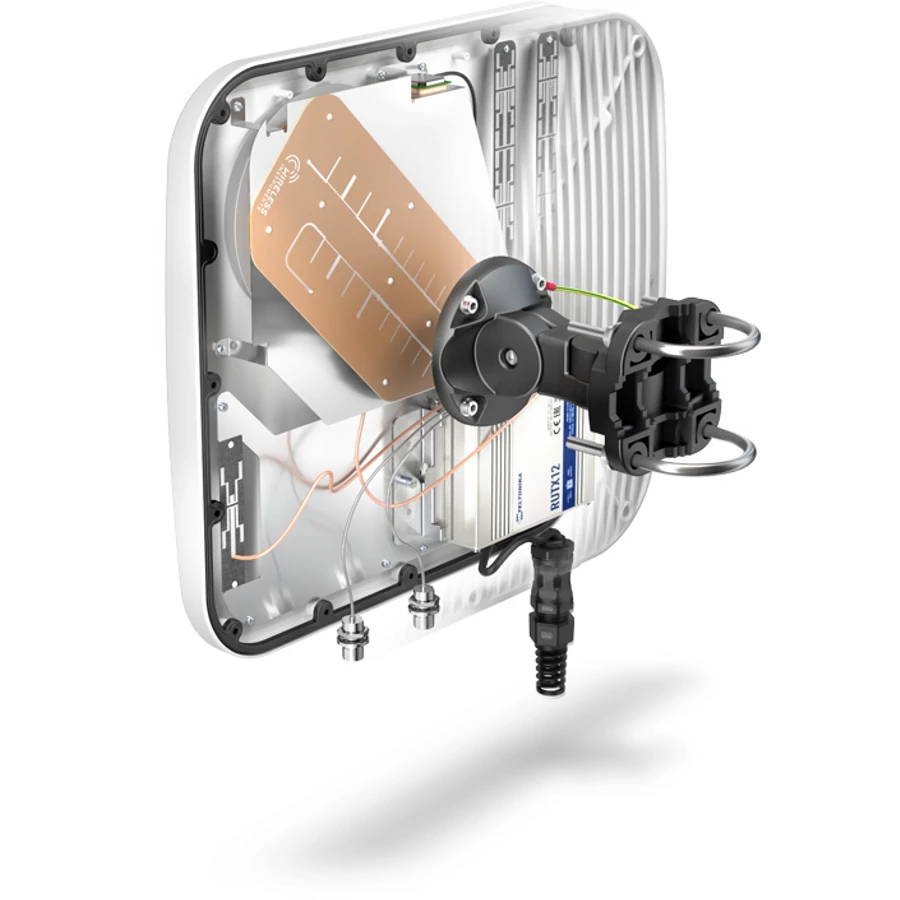

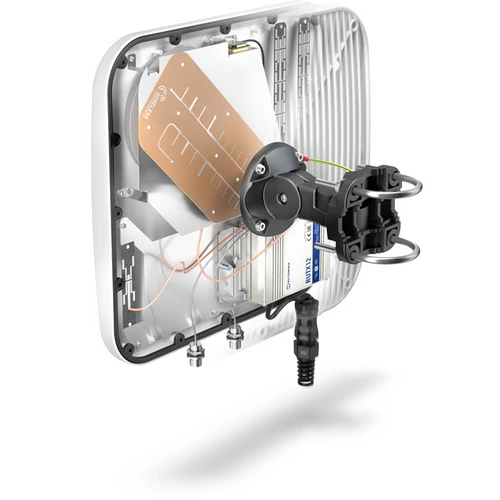

A QuMax XR2 egy kétirányú LTE eXtra Range antennakészlet (két külön antenna), amely két különböző LTE bázisállomáshoz csatlakozik (egy bázisállomáshoz is csatlakoztatható, hogy nagyobb részt vegyen az átvitelből az adott bázisállomásról ). A fő antenna emellett beépített kétsávos Wi-Fi-vel, GPS és Bluetooth antennákkal, 2x Nf csatlakozóval rendelkezik a második LTE antennához, valamint egy hellyel az RUTX12 router beszereléséhez az antennaházban. A második antenna egy LTE Extra Range irányított antenna, és kisebb házban található. A QuMax XR2 készletet az LTE bázisállomás és két különböző bázisállomás közötti nagy hatótávolságú kapcsolatokra készült, ami optimálisan kihasználja az olyan funkciókat, mint a terheléselosztás és a vivőösszegzés.
| Csatlakozás | RJ45 + 2x Nf + 2x Nm plug |
| Típus | LTE MIMO 4x4 Nagy teljesítményű antenna |
| Sugárzási minta | Irányított |
| LTE ANTENNA SPECIFICATION (master & slave) | |
| Frequency | 0.694 - 0.96 GHz, 1.7 - 2.2 GHz, 2.2 - 2.7 GHz |
| Supported LTE/5G bands | 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 12, 13, 14, 17, 18, 19, 20, 23, 25, 26, 27, 28, 29, 30, 33, 34, 35, 36, 37, 38, 39, 40, 41, 44, 53, 59, 62, 65, 66, 67, 68, 69, 85, n80, n81, n82, n83, n84, n86, n89, n90, n95 |
| Gain | 0.694 - 0.96 GHz ; 7 dBi, 1.7 - 2.2 GHz ; 7 dBi, 2.2 - 2.7 GHz ; 7 dBi |
| Front-to-Back | >10 dB |
| VSWR | <1.70, max <2.00 |
| Beamwidth | 70°/70° ±15° |
| Polarization | Dual polarized X-Pol |
| Impedance | 50 Ω |
| WI-FI ANTENNA SPECIFICATION | |
| Frequency | 2.40 - 2.50 GHz, 4.70 - 6.00 GHz |
| Gain | 2.40 - 2.50 GHz ; 6 dBi, 5.00 - 6.00 GHz ; 4 dBi |
| VSWR | <1.70, max <2.00 |
| Beamwidth | 360°/25° ±5° |
| Polarization | Vertical |
| Impedance | 50 Ω |
| BLUETOOTH ANTENNA SPECIFICATION | |
| Frequency | 2.40 - 2.50 GHz |
| Gain | 2.40 - 2.50 GHz ; 3 dBi |
| VSWR | <1.70, max <2.00 |
| Beamwidth | 360°/25° ±5° |
| Polarization | Vertical |
| Impedance | 50 Ω |
| MECHANICAL SPECIFICATION (master) | |
| Materials | ABS, aluminum, PTFE, Fiberglass |
| Connector type | RJ45 + 2x Nf |
| Ingress protection | IP67 |
| Dimensions | 392 x 392 x 99 mm, 15.43 x 15.43 x 3.90 inch |
| Weight | 3.7 kg, 8.16 lbs |
| Operating temperature | From -40°C to 75°C, From -40°F to 167°F |
| MECHANICAL SPECIFICATION (slave) | |
| Materials | ABS, aluminum, PTFE, Fiberglass |
| Ingress protection | IP67 |
| Dimensions | 272 x 276 x 96 mm, 10.71 x 10.87 x 3.78 inch |
| Weight | 1.8 kg, 3.97 lbs |
| Operating temperature | From -40°C to 75°C, From -40°F to 167°F |
| Cable length | 70cm |
| Cable type | LMR195 white |
| Connector type | 2x Nm plug |
