Teltonika Networks
PoE+: Tápellátás és adatátvitel 12 PoE+ porton keresztül, akár 30 W portonkénti teljesítménnyel
L2+: Fejlett útválasztási protokollok, VLAN szegmentáció és TPM 2.0 biztonság
Felhőalapú: 2 év RMS Menedzsmenttel szállítva
Protokollok: Profinet, MRP és EtherNet/IP vegyes ipari környezetekhez

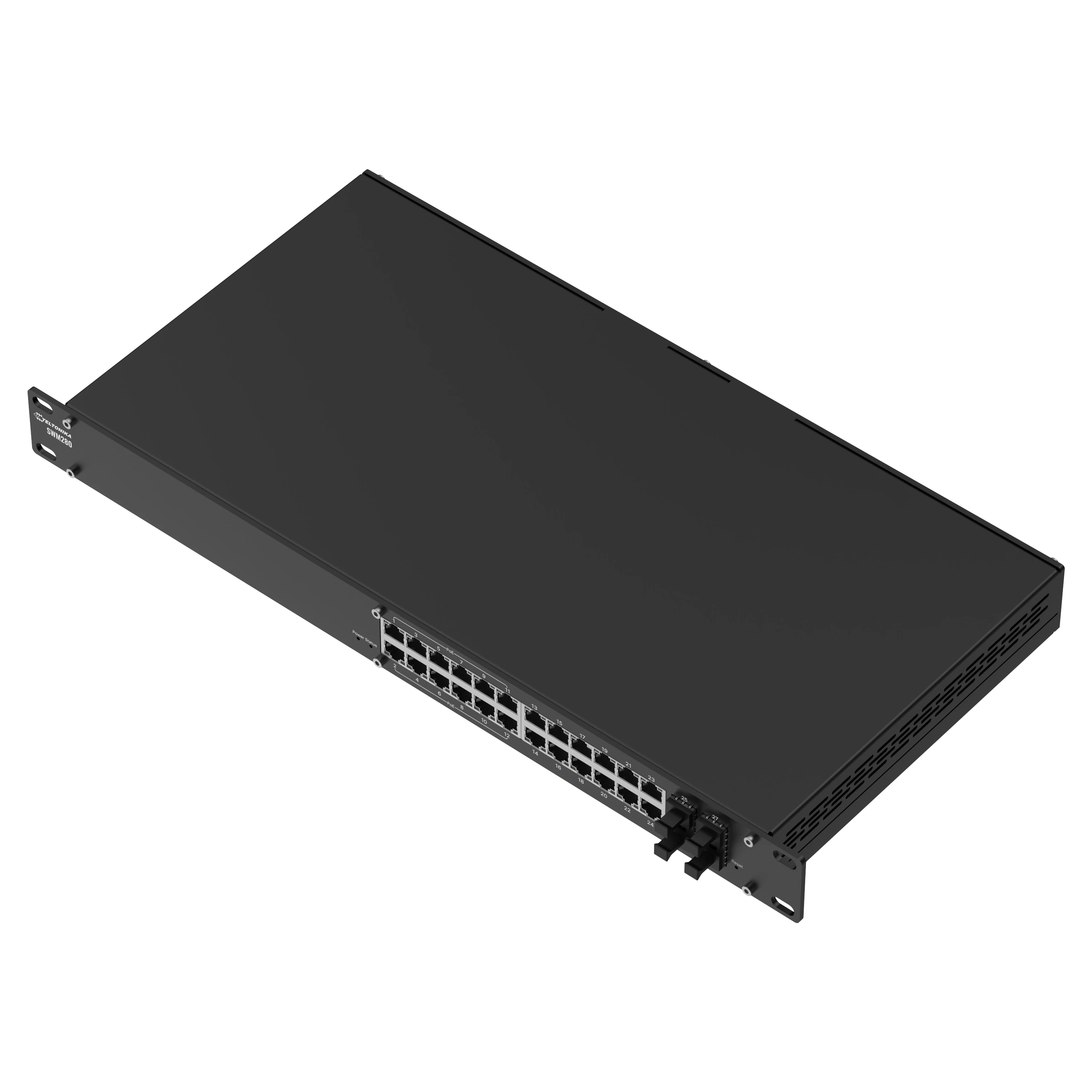

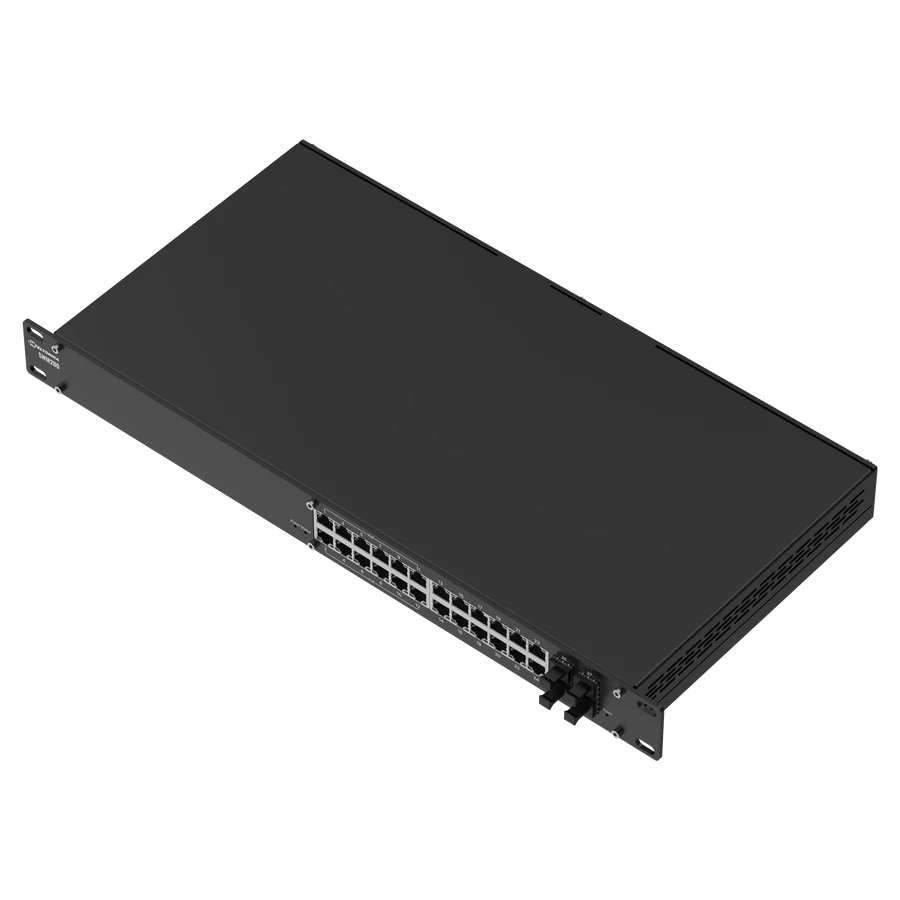

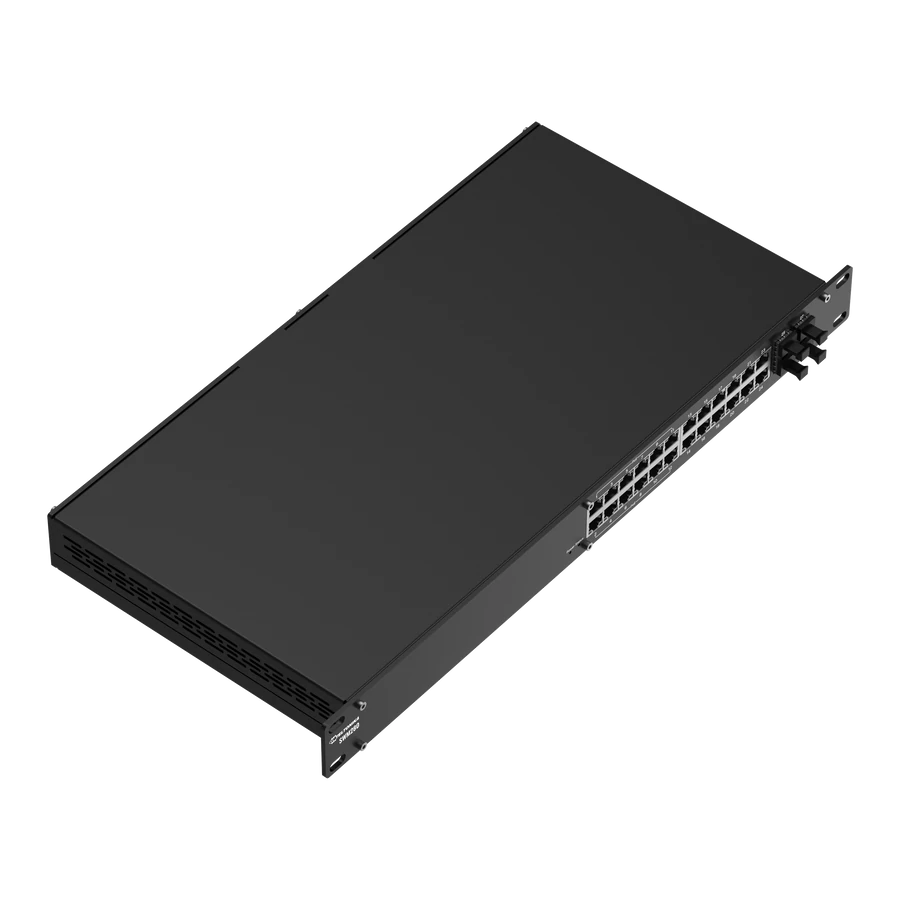

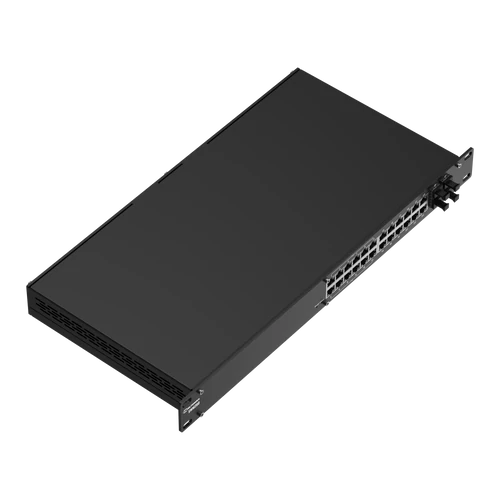

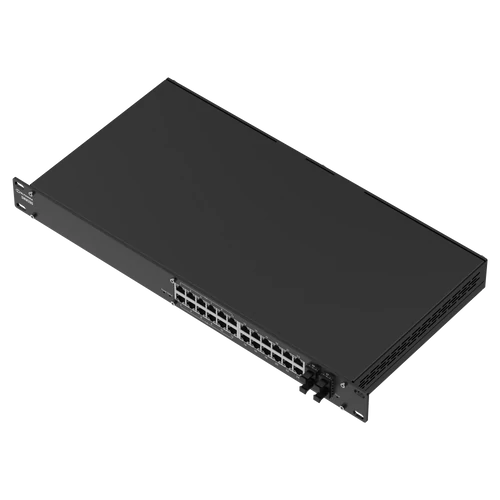

A modern ipari környezetekben a hálózati infrastruktúra jelenti a termelés és az adatkommunikáció gerincét. Az egyre növekvő számú eszköz – kamerák, szenzorok, vezérlők – zökkenőmentes működéséhez olyan központi egységre van szükség, amely nemcsak nagy adatsebességet, hanem stabil tápellátást és intelligens menedzsment funkciókat is biztosít. Pontosan ezt a komplex igényt szolgálja ki a Teltonika SWM280, egy L2 menedzselhető switch, amely L3 funkciókkal ötvözi a teljesítményt és a vezérelhetőséget.
De mit is jelent ez a gyakorlatban? Egy olyan eszközt, amely egyszerre képes ellátni energiával a hálózati perifériákat, kezelni a komplex ipari protokollokat és mindezt egy biztonságos, távolról is felügyelhető rendszerben nyújtani. Nézzük meg részletesebben, miért az SWM280 a tökéletes választás a jövő ipari hálózataihoz.
A hálózati eszközök telepítésének egyik legnagyobb kihívása gyakran a tápellátás biztosítása. A Teltonika SWM280 ezt a problémát elegánsan oldja meg a 12 darab PoE+ (Power over Ethernet) portjával.
Nagy teljesítményű PoE+: Minden port akár 30 W leadására is képes, a switch teljes PoE budget-je pedig 300 W. Ez lehetővé teszi nagy energiaigényű eszközök, például PTZ kamerák, nagy teljesítményű vezeték nélküli access pointok vagy ipari szenzorok táplálását közvetlenül az Ethernet kábelen keresztül, külön tápegység és kábelezés nélkül.
Sokoldalú port kiosztás: A 12 PoE+ port mellett további 12 standard Gigabit Ethernet port áll rendelkezésre, így összesen 24 RJ45 csatlakozót használhatunk.
Nagy sebességű gerinchálózat: A 4 darab SFP port lehetővé teszi a nagy sebességű optikai csatlakozást, amely ideális a switchek közötti összeköttetéshez (uplink) vagy a nagy távolságok áthidalásához, garantálva a hálózat szűk keresztmetszetektől mentes működését.
Az SWM280 nem csupán egy egyszerű switch; egy fejlett hálózati vezérlőközpont. A fejlett L2+ menedzsment és az L3 funkciók teljes kontrollt biztosítanak a hálózati forgalom felett.
VLAN (Virtual LAN): A hálózat logikai szegmentálásával növelhető a biztonság és optimalizálható a forgalom. Különválaszthatja például a vezérlési, a felügyeleti (surveillance) és az irodai hálózatokat anélkül, hogy ehhez külön fizikai eszközökre lenne szükség.
Fejlett routing protokollok: Támogatja a dinamikus (BGP, OSPF v2) és a statikus (IPv4/IPv6) útválasztást, ami lehetővé teszi komplex, több alhálózatból álló hálózati topológiák hatékony kezelését.
QoS (Quality of Service): Priorizálja a kritikus adatcsomagokat! A QoS segítségével biztosítható, hogy a valós idejű kommunikációt igénylő alkalmazások (pl. PROFINET, videó streaming) mindig megkapják a szükséges sávszélességet.
Fokozott biztonság: A TPM 2.0 (Trusted Platform Module) chip hardveres szintű biztonságot nyújt, míg az 802.1X port alapú hozzáférés-vezérlés és a MAC-cím szűrés megakadályozza az illetéktelen eszközök csatlakozását a hálózathoz.
Az SWM280 egyik legfontosabb tulajdonsága, hogy tökéletesen integrálható a legelterjedtebb ipari automatizálási rendszerekbe.
PROFINET Conformance Class B: Zökkenőmentesen illeszkedik a Siemens és más PROFINET-alapú vezérlőrendszerekbe, biztosítva a megbízható és valós idejű kommunikációt.
EtherNet/IP támogatás: Kompatibilis a Rockwell Automation (Allen-Bradley) és más EtherNet/IP protokollt használó rendszerekkel.
MRP (Media Redundancy Protocol): Támogatja az MRP klienst és menedzser szerepkört is, ami gyűrűs topológiákban biztosítja a hálózat redundanciáját és a villámgyors (akár 10 ms alatti) átkapcsolást egy esetleges hálózati szakadás esetén.
A Teltonika SWM280 switchet úgy tervezték, hogy a telepítése és a mindennapi menedzsmentje a lehető legegyszerűbb legyen.
Teltonika Remote Management System (RMS): A termékhez 2 év RMS licensz jár, amely lehetővé teszi a switchek központi, felhőalapú felügyeletét, konfigurálását és firmware-frissítését a világ bármely pontjáról.
Intuitív WebUI: A böngészőből elérhető, felhasználóbarát webes felületen minden beállítás könnyedén elvégezhető, a portok állapotának ellenőrzésétől a komplex VLAN szabályok létrehozásáig.
Diagnosztikai eszközök: A beépített kábeldiagnosztika, ping, traceroute és nslookup eszközök segítenek a hálózati problémák gyors felderítésében és elhárításában.
A Teltonika SWM280 több mint egy nagyteljesítményű switch. Ez egy komplett hálózati megoldás, amely egyesíti a robusztus hardvert, a nagy PoE+ teljesítményt, a fejlett szoftveres menedzsment funkciókat és az ipari protokollok natív támogatását. Ideális választás gyártósorok, logisztikai központok, intelligens épületek és minden olyan létesítmény számára, ahol a megbízhatóság, a biztonság és a rugalmasság kulcsfontosságú.
Alapcsomag*
SWM280 L2+ menedzselhető switch
QSG (Gyors üzembe helyezési útmutató)
Csomagolódoboz
*Az alapcsomag tartalma a standard rendelési kódoktól függően eltérhet.
| Tulajdonság | Érték |
|---|---|
| Ethernet | |
| Optikai | 4 x SFP port |
| IEEE 802.3 sorozatú szabványok | 802.3i, 802.3u, 802.3ab, 802.3x, 802.3az |
| ETH | Többrétegű menedzselhető 24 x ETH port, 10/100/1000 Mbps, auto MDI/MDIX crossover támogatással |
| Ipari Protokollok | |
| Profinet | Profinet Class B megfelelőség (opcionális rendelési kóddal elérhető) |
| Szolgáltatások | |
| EtherNet/IP | Igen |
| SNMP V2, V3 | Igen |
| LLDP | Igen |
| Hálózatkezelés | 802.1p szolgáltatási osztály, 802.1x port alapú hálózati hozzáférés-vezérlés, 802.1Q VLAN |
| Hálózat | |
| Útválasztás | Dinamikus útválasztás (BGP, OSPF v2, RIP v1/v2, EIGRP) |
| MRP | MRP kliens szerepkör, MRP menedzser szerepkör |
| L2 funkciók | Hurokvédelem, Továbbítási tábla, VLAN, STP/RSTP |
| DHCP | DHCP szerver, DHCP kliens, DHCP statikus kiosztások helyettesítő karakteres MAC-címek használatával |
| Port beállítások | Engedélyezés/letiltás, linksebesség-szabályozás, port izoláció, PoE menedzsment, EEE (802.3az) menedzsment, Porttükrözés |
| L3 Funkciók | Statikus IPv4 útválasztás, statikus IPv6 útválasztás, DHCPv6 kliens, statikus IPv6 cím |
| QoS | |
| QOS | Port prioritás, DSCP prioritás, 802.1p prioritás, TOS |
| Ütemezési módszer | SP/WFQ/WRR |
| Sávszélesség-szabályozás | Sebességkorlátozás, viharvédelem |
| Forgalomalakító | Port alapú alakítás |
| Diagnosztika | |
| Eszközök | Kábeldiagnosztika, ping, traceroute, nslookup |
| Ping újraindítás | Képesség a PoE újraindítására egy adott porton |
| Biztonság | |
| Hitelesítés | PAM — előre megosztott kulcs, Radius & TACACS+, IP & bejelentkezési kísérletek blokkolása |
| VLAN | Port VLAN szétválasztás |
| TPM | Azonosító és hitelesítő modul, TPM 2.0 szabvány |
| 802.1x | Port alapú hálózati hozzáférés-vezérlő kliens és szerver |
| MAC-szűrés támogatás | Engedélyezve |
| MAC-szűrési funkció | Lehetővé teszi a felhasználók számára, hogy MAC-címük megadásával engedélyezzék vagy letiltsák bizonyos eszközök kommunikációját a TSW-n keresztül. |
| API | |
| Teltonika Networks Web API (béta) támogatás | Bővítse ki eszköze lehetőségeit egy sor konfigurálható API végpont használatával adatok lekéréséhez vagy módosításához. |
| Rendszerjellemzők | |
| CPU | Realtek, egymagos, 500MHz, MIPS-4KEc |
| RAM | 128MB, DDR3 |
| FLASH tárhely | 16 MB soros flash |
| Firmware / Konfiguráció | |
| WEB UI | FW frissítése fájlból, FW ellenőrzése a szerveren, konfigurációs profilok, konfigurációs mentés |
| FOTA | FW frissítése |
| RMS | FW/konfiguráció frissítése több eszközön egyszerre |
| Beállítások megtartása | FW frissítése a jelenlegi konfiguráció elvesztése nélkül |
| Gyári beállítások visszaállítása | A teljes gyári visszaállítás minden rendszerbeállítást, beleértve az IP-címet, a PIN-kódot és a felhasználói adatokat, visszaállít az alapértelmezett gyártói konfigurációra. |
| Firmware Testreszabás | |
| Operációs rendszer | TSWOS (OpenWrt alapú Linux OS) |
| Támogatott nyelvek | Busybox shell, Lua, C, C++ |
| Fejlesztői eszközök | SDK csomag build környezettel biztosítva |
| Csomagkezelő | Egy szolgáltatás, amellyel további szoftvereket lehet telepíteni az eszközre. |
| Teljesítményspecifikációk | |
| Sávszélesség (blokkolásmentes) | 56 Gbps |
| Továbbítási sebesség | 83.33 Mpps |
| Csomagpuffer | 512 KB |
| MAC-címtábla mérete | 8K bejegyzés |
| Jumbo frame támogatás | 10000 bájt |
| PoE Kimenet | |
| PoE+ portok | 1-12. port |
| PoE szabványok | IEEE 802.3af (PoE, Type 1) és IEEE 802.3at (PoE+, Type 2), A alternatíva |
| PoE maximális teljesítmény portonként (a PSE-nél) | 30 W |
| Teljes PoE teljesítménykeret (a PSE-nél) | 300 W |
| Tápellátás | |

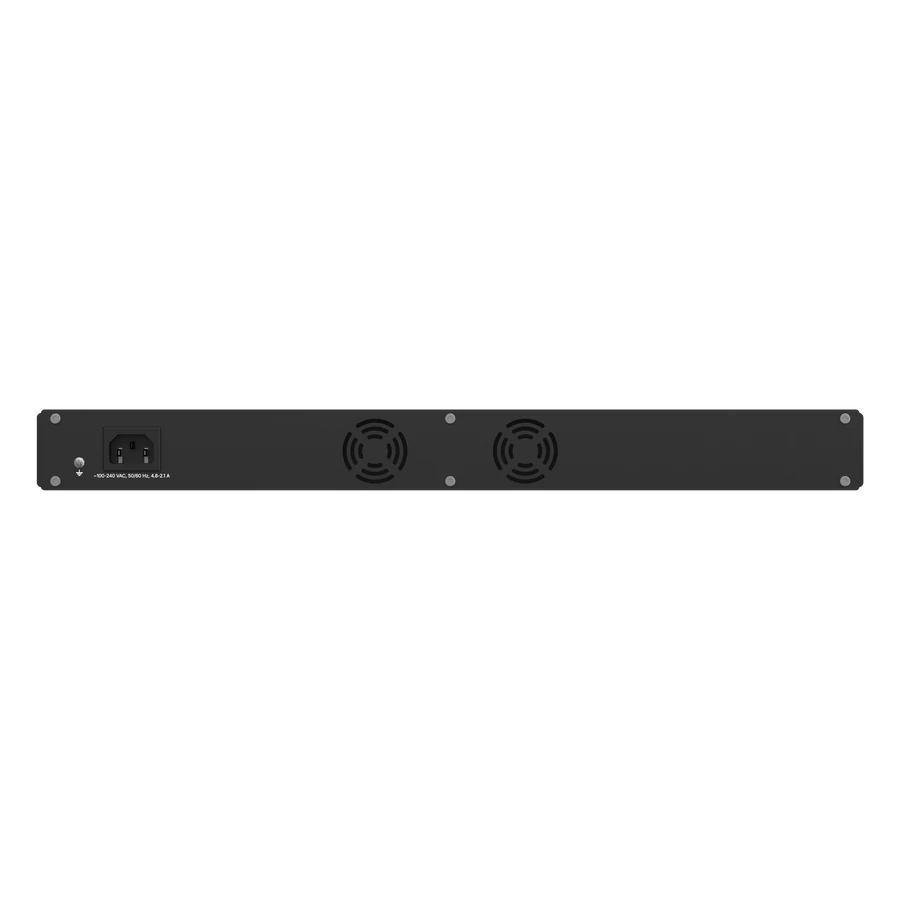

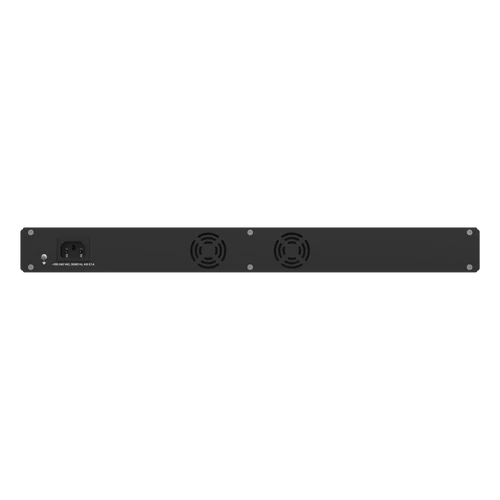

| Csatlakozó | C14 csatlakozó |
| Bemeneti feszültségtartomány | 100-240 VAC, 50/60 Hz |
| Energiafogyasztás | Tétlen:7.5 W / Max:325 W / PoE Max:300 W |
| Fizikai Interfészek | |

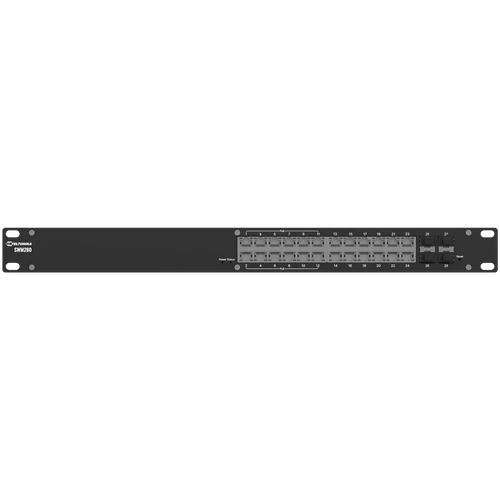

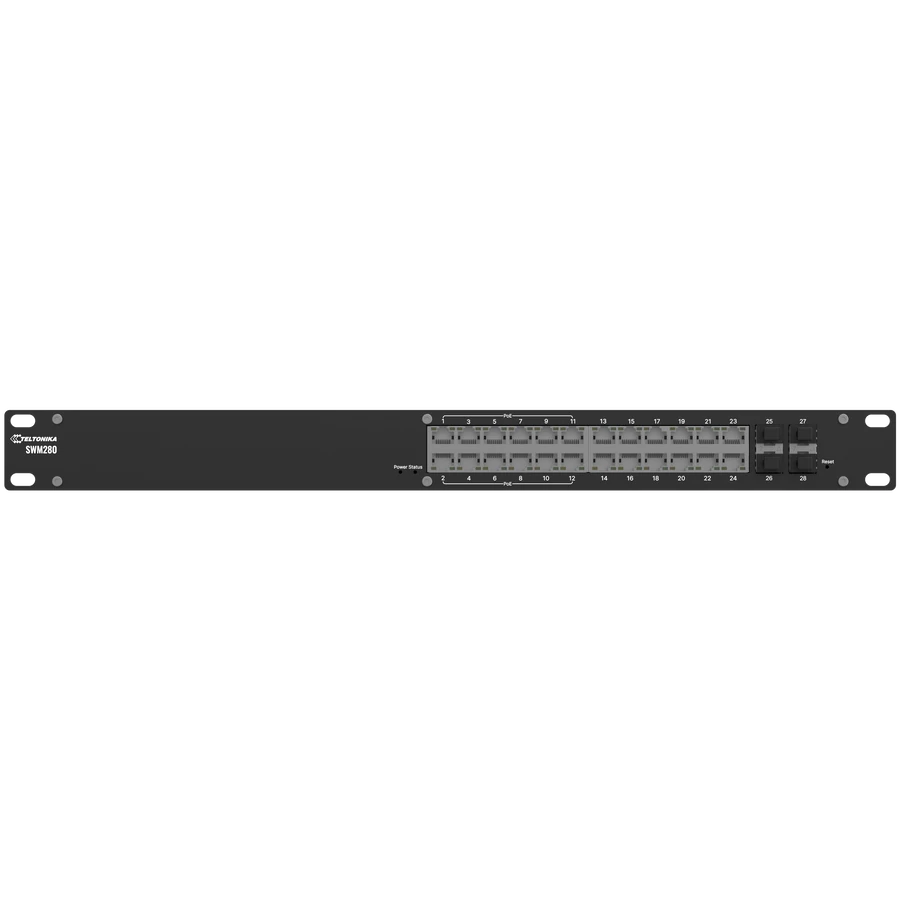

| Ethernet | 24 x RJ45 port, 10/100/1000 Mbps |
| Optikai | 4 x SFP port |
| Állapotjelző LED-ek | 1 x Tápellátás LED, 48 x ETH állapotjelző LED, 1 x Állapot LED, 4 x SFP állapotjelző LED |
| Tápellátás | 1 x C14 csatlakozó |
| Visszaállítás | Szoftveres visszaállító gomb |
| Egyéb | 1 x Földelő csavar |
| Fizikai Specifikáció | |
| Burkolat anyaga | Eloxált alumínium ház és panelek |
| Méretek (Sz x Ma x Mé) | 483 x 44 x 234 mm |
| Súly | 1842 g |
| Szerelési lehetőségek | Rack szerelőkészlet |
| Működési Környezet | |
| Működési hőmérséklet | 0 °C és 50 °C között |
| Működési páratartalom | 10% - 90% nem lecsapódó |
| Védettségi besorolás | IP30 |
| Szabályozási és Típusjóváhagyások | |
| Szabályozás | CE, UKCA, CB, RCM, FCC, IC |
