Optimalizálás, szerep és ipari Ethernet alkalmazások
A modern ipari automatizálás gerincét a vezérlőrendszerek képezik, amelyek hatékonysága és megbízhatósága nagymértékben függ a felhasznált alkatrészek minőségétől és a tervezés alaposságától. A sorkapocs, bár gyakran egyszerűnek tűnő elem, kritikus szerepet tölt be ezekben a rendszerekben. Nem csupán a vezetékek összekötésére szolgál, hanem a jelintegritás, a biztonság és a karbantarthatóság szempontjából is kulcsfontosságú.
Optimális sorkapocs elrendezés tervezése a vezérlőszekrénybenA vezérlőszekrény a vezérlőrendszer központi eleme, ahol a sorkapcsok elhelyezése meghatározza a rendszer átláthatóságát, karbantarthatóságát és megbízhatóságát. A tervezés során a következő szempontokat kell figyelembe venni:
A vezérlőszekrényben a hely gyakran korlátozott, ezért a sorkapcsok elrendezésekor a hatékony térkihasználásra kell törekedni. Ugyanakkor biztosítani kell a könnyű hozzáférést a sorkapcsokhoz a karbantartás, a hibaelhárítás és a bővítés során.
A sorkapcsok funkcionális csoportosítása (pl. tápfeszültség, bemeneti jelek, kimeneti jelek) megkönnyíti a vezetékezést, a hibakeresést és a rendszer áttekinthetőségét. A logikus elrendezés csökkenti a hibák lehetőségét és felgyorsítja a karbantartási folyamatokat.
Vezetékrendezés és jelölés:A rendezett vezetékezés elengedhetetlen a zaj és az elektromágneses interferencia (EMI) minimalizálásához. A vezetékek megfelelő rögzítése és elvezetése megakadályozza a sérüléseket és a véletlen kihúzódást.

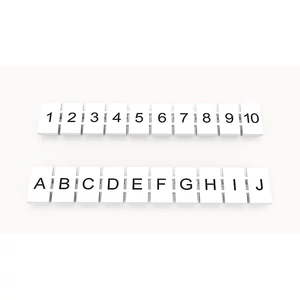

A sorkapcsok és a vezetékek egyértelmű jelölése és címkézése kulcsfontosságú a gyors és pontos hibaelhárításhoz. A szabványos jelölési rendszerek alkalmazása (pl. DIN EN 60204-1) elősegíti a konzisztenciát és a félreértések elkerülését.
A sorkapcsoknak meg kell felelniük a vonatkozó biztonsági előírásoknak és szabványoknak (pl. IEC 60947). Az érintésvédelem biztosítása érdekében a sorkapcsoknak rendelkezniük kell a megfelelő szigeteléssel és burkolattal.
Robbanásveszélyes környezetben (ATEX zónák) speciális, tanúsított sorkapcsokat kell használni, amelyek megfelelnek a szigorú biztonsági követelményeknek.
A sorkapcsok kiválasztásakor figyelembe kell venni a vezérlőszekrény környezeti feltételeit, például a hőmérsékletet, a páratartalmat, a vibrációt és a korrozív anyagok jelenlétét. A megfelelő védettségi fokozatú (IP-védettség) sorkapcsok használata biztosítja a megbízható működést a zord körülmények között is.
A sorkapocs szerepe az automatizálási rendszerekben (PLC, DCS)A sorkapcsok alapvető szerepet töltenek be a programozható logikai vezérlők (PLC) és az elosztott vezérlőrendszerek (DCS) működésében:
A PLC rendszerekben a sorkapcsok a terepi eszközök (szenzorok, aktuátorok, kapcsolók) és a PLC be- és kimeneti moduljai közötti kapcsolatot biztosítják. A sorkapcsok lehetővé teszik a jelek átvitelét és a tápfeszültség elosztását a különböző eszközök között.
A sorkapcsok segítségével a PLC rendszerek könnyen bővíthetők és módosíthatók. A moduláris felépítés lehetővé teszi az egyes komponensek egyszerű cseréjét és a rendszer rugalmas konfigurálását.
A DCS rendszerekben a sorkapcsok az elosztott I/O modulok és a központi vezérlőrendszer közötti kommunikációt és jelátvitelt biztosítják. A DCS rendszerek gyakran nagy kiterjedésű ipari létesítményekben kerülnek alkalmazásra, ahol a sorkapcsok lehetővé teszik a jelek megbízható továbbítását nagy távolságokra is.
A DCS rendszerekben a sorkapcsok fontos szerepet játszanak a redundancia és a hibatűrés biztosításában. A redundáns vezetékezés és a tartalék sorkapcsok használata minimalizálja a rendszer leállásának kockázatát.
Hálózati sorkapcsok és azok alkalmazása az ipari EthernetbenAz ipari Ethernet hálózatok elterjedésével a hálózati sorkapcsok egyre fontosabbá válnak az automatizálási rendszerekben:
Az ipari Ethernet hálózatokban a hálózati sorkapcsok a különböző Ethernet eszközök (pl. PLC-k, HMI-k, szenzorok, aktuátorok) összekötésére szolgálnak. Ezek a sorkapcsok biztosítják a megbízható adatátvitelt és a hálózati kommunikációt az eszközök között.
A hálózati sorkapcsok különböző típusai léteznek, amelyek megfelelnek az ipari Ethernet alkalmazások speciális követelményeinek. A leggyakoribb típusok közé tartoznak az RJ45 csatlakozók, az M12 csatlakozók és a sorkapocs blokkok.
Az ipari Ethernet hálózatokban a hálózati sorkapcsoknak ellenállónak kell lenniük a zord környezeti feltételekkel, az elektromágneses interferenciával és a mechanikai igénybevételekkel szemben. A robusztus kialakítás és a megfelelő védettségi fokozat biztosítja a megbízható működést a kritikus alkalmazásokban is.
A hálózati sorkapcsok alkalmazása lehetővé teszi a gyors és hatékony kommunikációt az ipari automatizálási rendszerekben, ami elengedhetetlen a modern gyártási folyamatokhoz. Az Ethernet alapú kommunikáció lehetővé teszi a valós idejű adatcserét, a távfelügyeletet és a rendszerintegrációt.
A sorkapcsok a vezérlőrendszerek nélkülözhetetlen elemei, amelyek jelentős hatással vannak a rendszerek megbízhatóságára, hatékonyságára és karbantarthatóságára. Az optimális sorkapocs elrendezés tervezése, a megfelelő típus kiválasztása és a szabványok betartása elengedhetetlen a sikeres rendszerintegrációhoz. Az ipari Ethernet hálózatok elterjedésével a hálózati sorkapcsok szerepe tovább növekszik, mivel ezek biztosítják a megbízható és hatékony kommunikációt a modern automatizálási rendszerekben. Kérdés esetén forduljon bizalommal az ANXQ csapatához!
Az intelligens épületek napjaink modern építészetének és technológiájának csúcspontját képviselik. Ezek az épületek komplex szenzorhálózatok segítségével gyűjtenek és dolgoznak fel hatalmas mennyiségű adatot a környezetükről és a bennük zajló folyamatokról. A fűtés, szellőztetés, világítás, biztonsági rendszerek és számos más funkció optimalizálása a szenzorok által szolgáltatott információk alapján történik, így növelve az energiahatékonyságot, a komfortot és a biztonságot. Ebben a komplex ökoszisztémában a szenzorok megbízható és hatékony bekötése kritikus fontosságú a rendszer zökkenőmentes működése szempontjából.
Sorkapcsok kritikus szerepe egy automatizált gyártósor megbízható működésében
A modern ipari automatizálás gerincét a komplex szenzorhálózatok és a precízen vezérelt aktorok képezik. Ezek zavartalan együttműködése elengedhetetlen a termelés hatékonyságának, minőségének és biztonságának szempontjából. Ebben a komplex ökoszisztémában a látszólag egyszerű sorkapocs kulcsfontosságú szerepet tölt be a megbízható elektromos összeköttetések biztosításában. Az alábbi esetleírás egy valós példán keresztül illusztrálja a sorkapcsok kritikus fontosságát egy nagy méretű, autóipari gyártósoron, ahol a legkisebb csatlakozási hiba is komoly termeléskiesést és jelentős anyagi károkat okozhat.
A villamos rendszer megbízhatóságának és biztonságának alapköve a sorkapocs. Ezek a látszólag egyszerű alkatrészek kulcsszerepet játszanak az áramkörök összekötésében, a vezetékek rendezésében és a potenciális hibák minimalizálásában. A rugós, dugaszolható, DIN sínre szerelhető sorkapcsok és toldók a modern villamos rendszerekben egyre elterjedtebbek, hiszen gyors és hatékony megoldást kínálnak. Ez a cikk gyakorlati útmutatót nyújt a sorkapcsok helyes szereléséhez, karbantartásához és ellenőrzéséhez, hogy a rendszerek hosszú távon is megbízhatóan működjenek.
Sorkapcsok sokszínű világa: Típusok és alkalmazási területek
A sorkapocs a villamos rendszerek nélkülözhetetlen eleme, biztosítja a vezetékek biztonságos és rendezett összekötését. A különböző ipari és villanyszerelési területeken eltérő igények merülnek fel, ezért a sorkapcsok széles választéka áll rendelkezésre.
