Leírás és Paraméterek

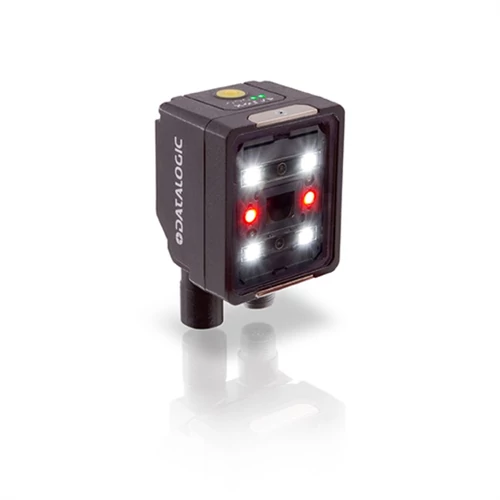

Datasensing SMART-VS-MR-5-150-WH-O Smart VS Vision Szenzor
A Smart VS ötvözi az optikai érzékelők könnyedségét és az ipari kamerák intelligenciáját beépített AI képességekkel kiegészítve. Az általános ipari kameráktól eltérően a Smart VS Vision Szenzor kifejezetten az érzékelendő tárgyak meglétét vagy hiányát illetve a az objektumokon tapasztalható különbségek érzékelését valósítja meg úgy, hogy ehhez nincsen szükség hosszadalmas és nagy szaktudást igénylő telepítésre. A Smart VS Vision Szenzor egy okos szenzor gépi tanulási képességekkel.
Smart-VS+ Főbb tulajdonságok:
- Gépi tanulással segített beállítás
- Nincs szükség Vision Tools programozásra
- Nincs szükség képzett telepítőkre és felhasználókra
- Gyors és egyszerű beállítás, akár egy átlalgos optikai érzékelőnél
- Csökkentett fenntartási és karbantartási költségek
- Gyors 50 ms-os válaszidő
- 6 mentett kép az alkalmazás betanításához
- Gépi trigger az érzékelő beállításához
- 50...150 mm működési távolság elektronikus fókuszvezérléssel
- Világos és jól látható piros LED célzó fény
- Erőteljes fehér polarizált fényű beépített megvilágító
- Zöld/piros LED-es jelzőfény a JÓ/NEM JÓ állapotok kijelzéséhez
- Ethernet pont-pont kommunikáció
- Egyszerű és intuitív WEB szerver grafikus felhasználói felület a karbantartáshoz és a feladatok beállításához
A Smart-VS egy intelligens Vision Szenzor, amely egyszerű és okos. Külsőleg egyszerű, mivel úgy kezelhető és használható, mint egy hagyományos fotoelektromos érzékelő, belül viszont erőteljes és intelligens, a mesterséges intelligencia technológiát támogató beágyazott többprocesszoros platformnak köszönhetően. Testreszabott gépi tanulási algoritmusai lehetővé teszik a szenzor számára a nagyon összetett és pontos objektum-osztályozást, ezzel egyidejűleg biztosítják a felhasználó számára a rendkívül egyszerű beállítást.
A felhasználónak nem kell törődnie a programozással vagy beállítással - az összetett funkciókat a Smart-VS „agya” működteti.
A szenzor betanítás három egyszerű és gyors lépéssel megvalósítható:
- Első lépés a "JÓ" állapot betanítása
- Második lépés a "NEM JÓ" állapotok betanítása azaz azok az állapotok amiket a szenzor el kell utasítania.
- A harmadik lépés pedig az érzékelő tanulási és normál futási állapotba kapcsolása.
Ezzel a három lépéssel a szenzor készen áll a JÓ vagy NEM JÓ tárgyak észlelésére.
A szenzor működése közben egy Kioldójelet kell biztosítani gépi fázissal vagy külső egyszerű érzékelővel vagy forgójeladóval.
Az érzékelő konfigurációjának megváltoztatásához, vagy bonyolultabb beállításhoz PC vagy Ethernet alapú terminál is szükséges lehet , ahol egy webes felületen keresztül böngészővel kell módosítani és/vagy hozzáadni a munkabeállításokat, a legtöbb esetben azonban erre nincs szükség. A webes felület hasznos eszköz lehet hibaelhárítás esetén is
Az érzékelő különösen alkalmas minden olyan alkalmazásra, ahol két jól meghatározott objektum-állapot-osztály közötti észlelés megoldására van szükség, mint például egy adott jellemző megléte vagy hiánya, vagy az objektum tájolása két oldal tekintetében, megtanítva az érzékelőt JÓ és NEM JÓ állapotra.
A Smart-VS működési elve az, hogy az érzékelőt JÓ és NEM JÓ tárgyállapotra tanítsuk, ez az alapszabály minden alkalmazásnál. Ez a működési elv megkönnyíti és függetlenné teszi az érzékelő beállítását az észlelni kívánt tárgy típusától, anyagától, színétől.
A Smart-VS kiválóan alkalmazható pl. nyomtatási alkalmazásokhoz ahol szükség van a címkék vagy a szövegnyomtatás jelenlétének vagy hiányának észlelésére. Folyékony anyagok adagolására alkalmazott töltőgépeknél, ahol szükség van a kupak jelenlétének/hiányának kimutatására bármilyen anyagú palackon, lombikon, fiolán, flakonon. A szenzornak nem számít, hogy az érzékelendő tárgy üvegből, műanyagból, élénk vagy sötét színű, fényes vagy matt felületű anyagból van, illetve a különböző fizikai dimenziók sem jelentenek neki problémát. Palackozó gépek, ahol ellenőrizni kell, hogy van-e címke az objektumon.
Csak tanítsa meg az érzékelőt, a JÓ/NEM JÓ állapotokra a nyomógomb megnyomásával vagy a hatékony és egyszerű WEB GUI felület és a szenzor már teszi is a dolgát. Nem kell beállítania bonyolult alkalmazásokban vizuális eszközöket, az érzékenységi küszöbértékeket, a kép expozícióját, a fókuszt, az érzékelő pozicionálását vagy az érzékelő érzékenységét.
| Tápfeszültség | 10-30 VDC |
| Tápfeszültség (Vdc) Fogyasztás (A) Max. | 0,40 - 0,14 A (4,2 W) |
| Kommunikációs interfész | Ethernet 10/100 Mbit/s |
| Bemenetek | Opto-csatolt és polaritásérzéketlen |
| Max. Feszültség | 30 Vdc |
| Max. Bemeneti áram | 10 mA |
| Kimenet típusa | Push-pull, NPN vagy PNP, rövidzárlatvédett |
| Kimenetek | 3 kimenet (ÉRVÉNYES ADATOK, JÓ, NEM JÓ) |
| VOUT (ILOAD = 0 mA) Max. | 30 Vdc |
| VOUT (ILOAD = 100 mA) Max. | 3 Vdc |
| ILOAD Max. | 100 mA |
| Működési távolság | 50...150 mm |
| Látószög | 19° |
| FOV terület @ 50 mm | 22 mm (H) x 16 mm (V) |
| FOV terület @ 150 mm | 55 mm (H) x 41 mm (V) |
| Válaszidő | 50 ms |
| Max. Kezelendő kép (JÓ+NEM JÓ) | 6 kép |
| Max. db/másodperc | 20 kép / másodperc |
| Aktív terület felbontása | 320x240 pixel |
| Megvilágító | fehér LED polarizált |
| Termék méretei H x SZ x M | Csatlakozó 0° 78 x 47 x 38 mm (3,1 x 1,9 x 1,5 hüvelyk) / Csatlakozó 90° 58 x 47 x 58 mm (2,3 x 1,9 x 2,3 hüvelyk) |
| Tömeg | 173 g |
| Anyaga | alumínium, műanyag PMMA védőablak |
| Üzemi hőmérséklet | 0° - 50°C (14 - 122°F) |
| Tárolási hőmérséklet | -20-70 °C (-4-148 °F) |
| Max. Páratartalom | 90% nem kondenzál |
| Rezgésállóság | 14 mm @ 2-10 Hz; 1,5 mm @ 13-55 Hz; 2 g @ 70-500 Hz; 2 óra tengelyenként |
| Ütésállóság | 30 g; 11 ms; 3 lengés tengelyenként |
| 3. védelmi osztály | IP65 és IP67 |
