Leírás és Paraméterek

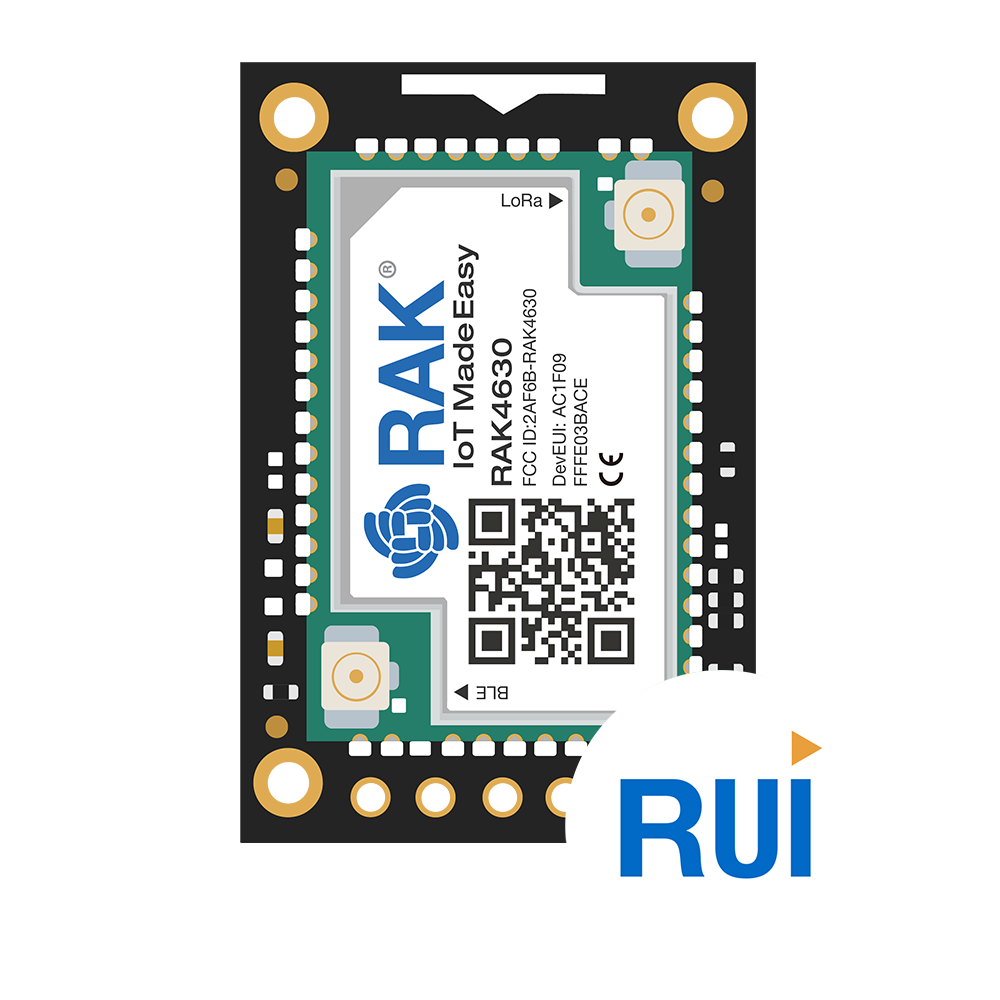

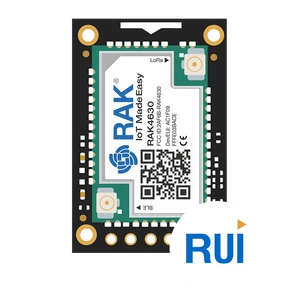

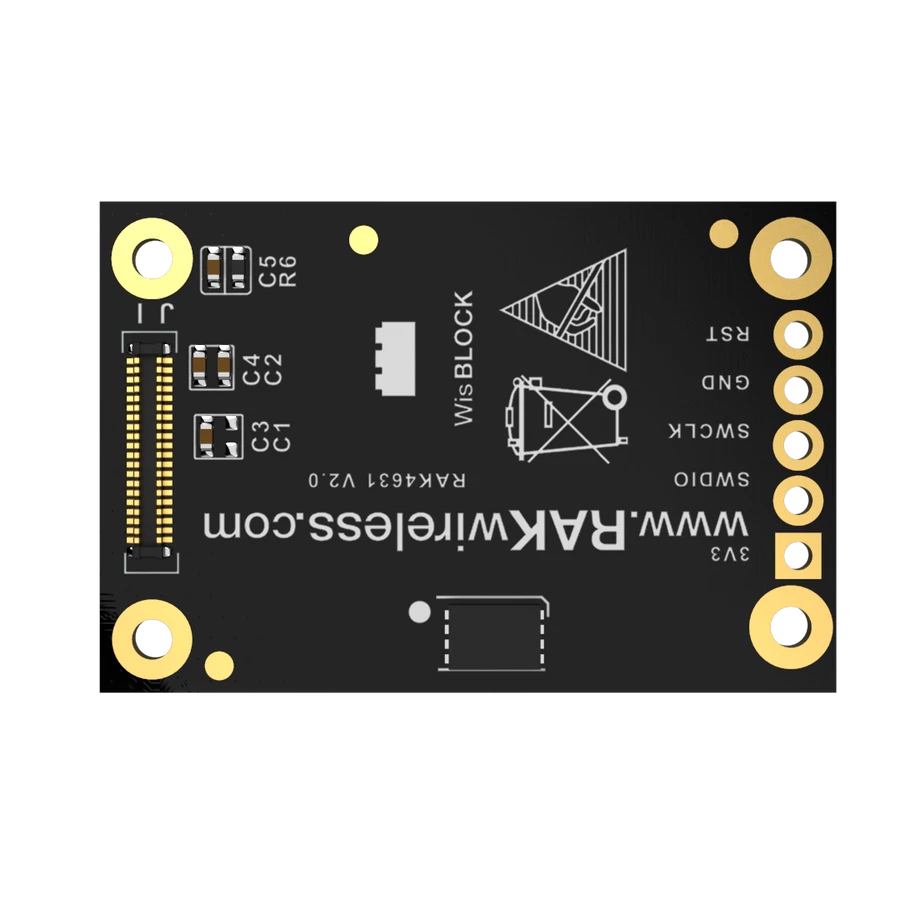

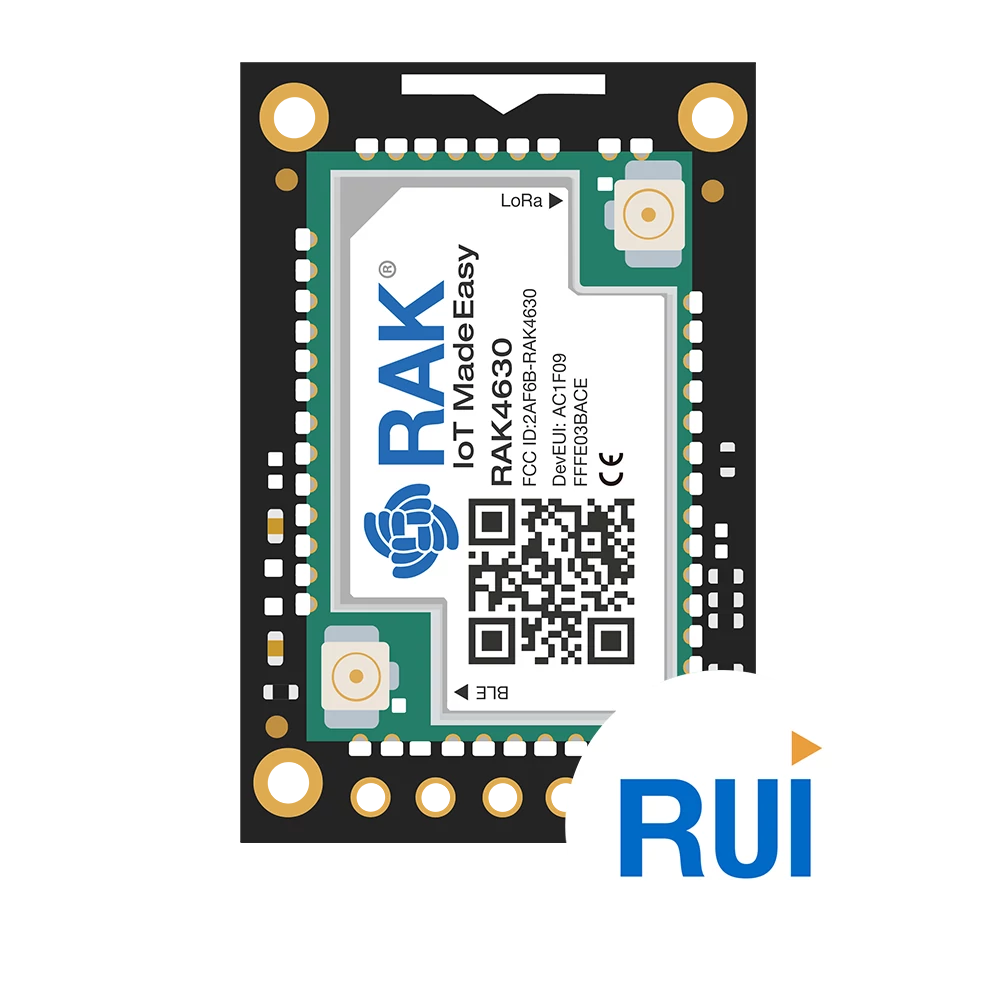

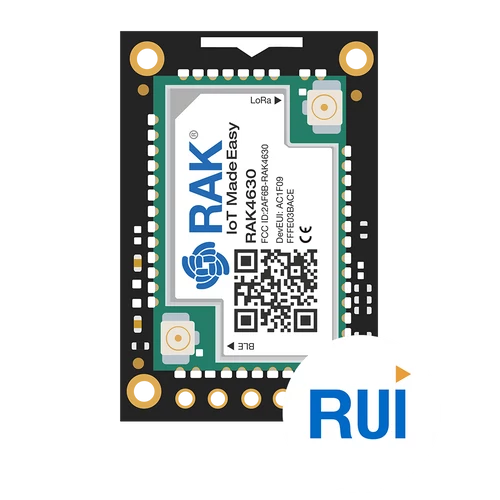

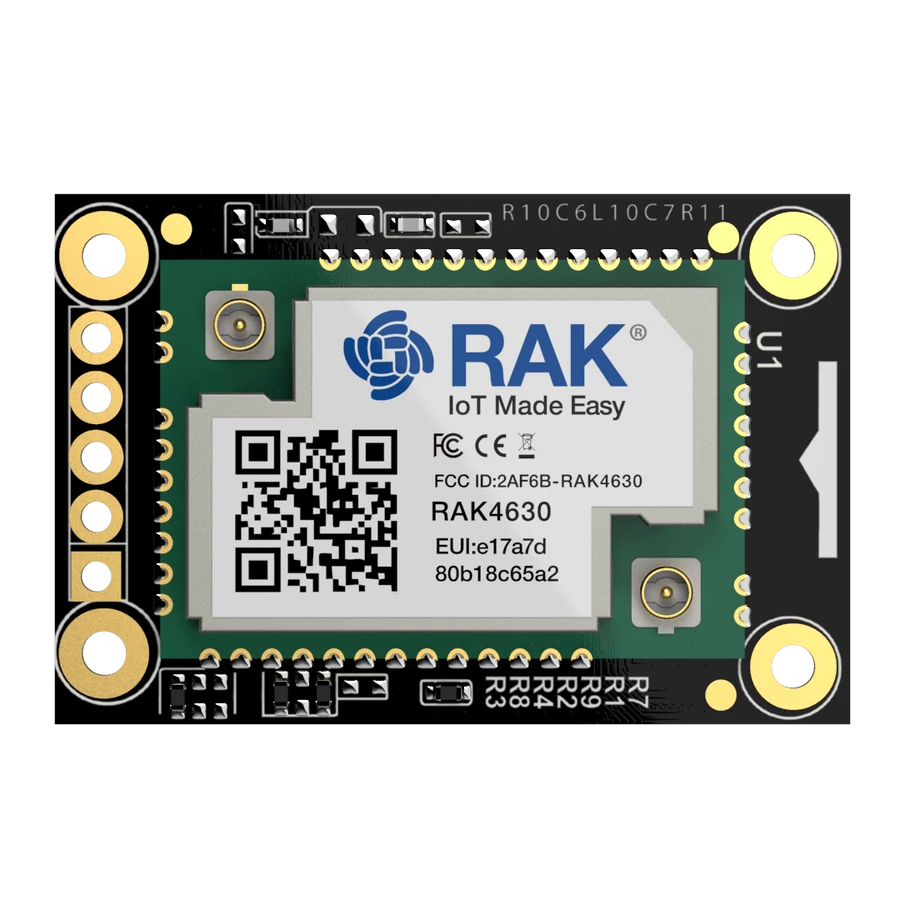

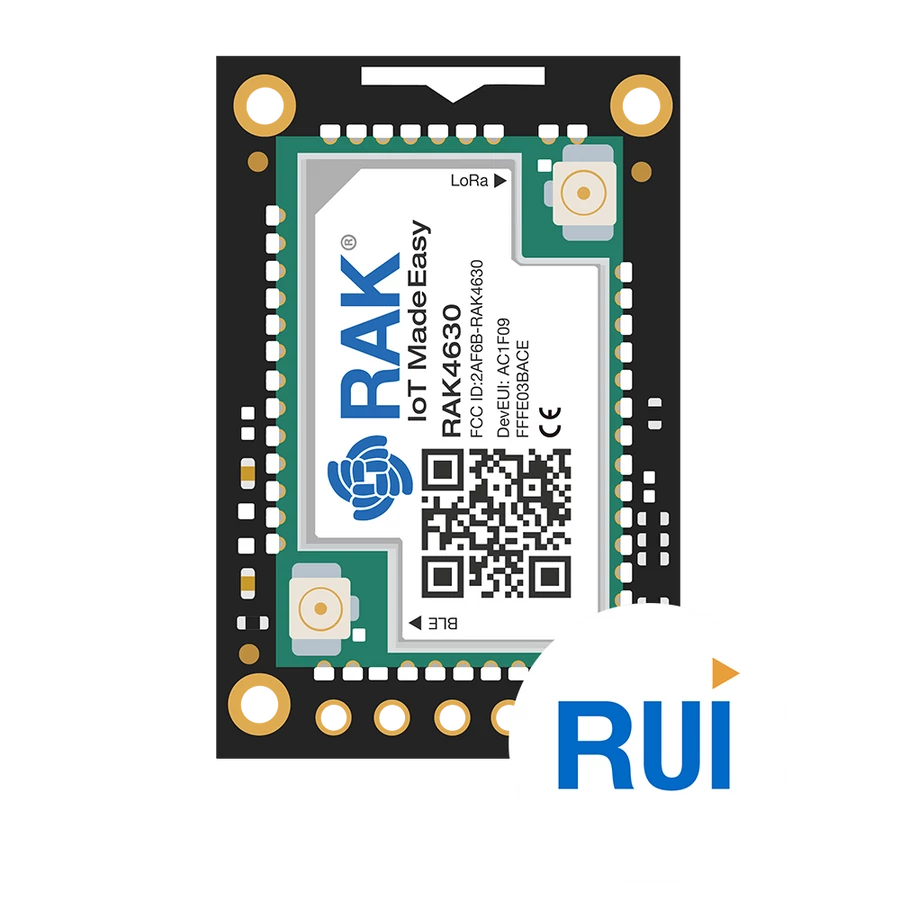

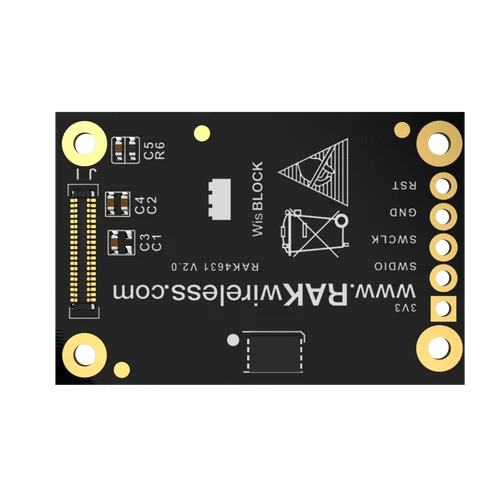

A WisBlock (RAK4631) LPWAN egy WisBlock Core modul, amely egy erőteljes Nordic nRF52840 MCU-t tartalmaz BLE 5.0-val, párosítva a Semtech legújabb LoRa® adó-vevőivel, az SX126x sorozattal.
A régebbi SX127x sorozathoz képest a Semtech SX126x adó-vevők jobb energiafogyasztást kínál és a továbbfejlesztett teljesítményerősítő immár akár +22 dBm-es átvitelre képes, a teljes link budget pedig akár 170 dB a megnövelt kommunikációs tartomány érdekében. Ez teszi a RAK4631-et a valaha volt legjobb nagy hatótávolságú, rendkívül alacsony fogyasztású kommunikációs megoldásunkká.
A modul egy hőmérséklet-vezérelt kristályoszcillátort (TXCO) is tartalmaz Ezáltal megfelelő működést biztosít széles hőmérsékleti és sávszélességi tartományában. Ezen kívül több kommunikációs interfészt is nyújt, beleértve az UART-okat, I2C-t, SPI-t, ADC-t, USB-t és GPIO-kat.
Az RAK4631 a RAK5005-O WisBlock Base modullal együtt könnyen bővíthető számos elérhető érzékelővel és IO kártyával. Ez az ideális LoRa® végcsomópont akkumulátoros és/vagy napelemes alkalmazásokhoz távoli helyeken.
A RUI3 verzió egyszerűen programozható az Arduino IDE vagy a Visual Studio fejlesztő körnezetbenl a RUI3 Arduino BSP segítségével.
Főbb jellemzők:
-
LoRaWan® 1.0.3 protocol stack (LoRaWan® Class A, B & C támogatással)
-
Bluetooth Low Energy 5.0 protocol stack
-
Nordic nRF52840:
-
Ultra-low-power MCU
-
32-bit ARM® Cortex-M4F CPU
-
64MHz CPU clock
-
1 MB Flash, 256 KB RAM
-
-
Csatlakozási lehetőségek :
-
I2C, SPI, Analóg bemenetek,
- Digitális ki és bementek
-
-
Semtech SX1262:
-
Alacsony fogyasztás
-
Nagy hatótávolság
- LoRa® adó-vevő
-
A csomag tartalma:
-
1db RAK4631-R
-
1db LoRa antenna
-
1db Bluetooth Low Energy Antenna
