Leírás és Paraméterek

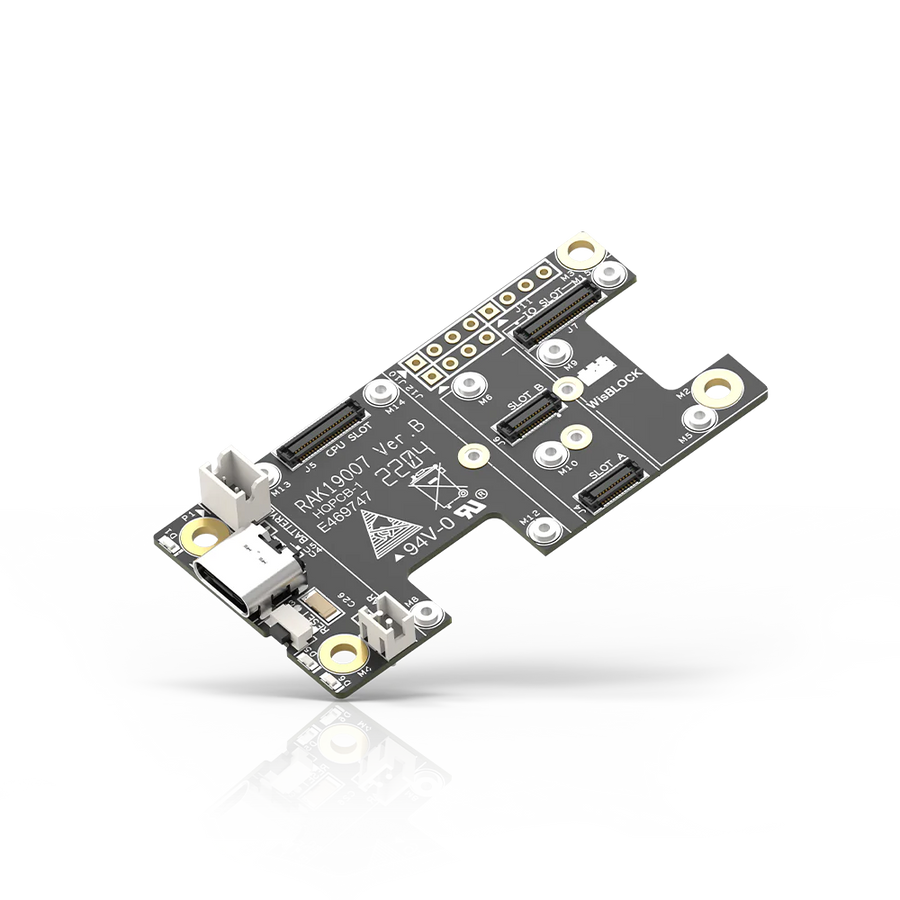

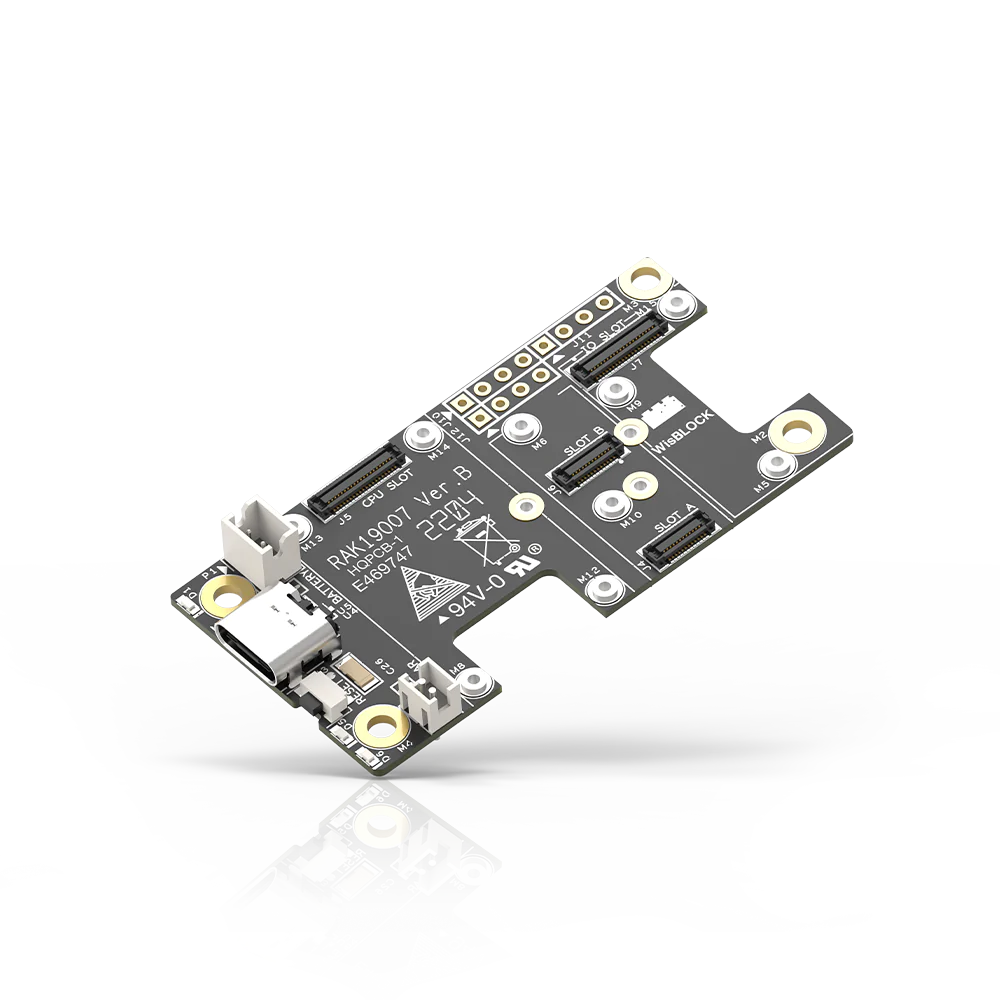

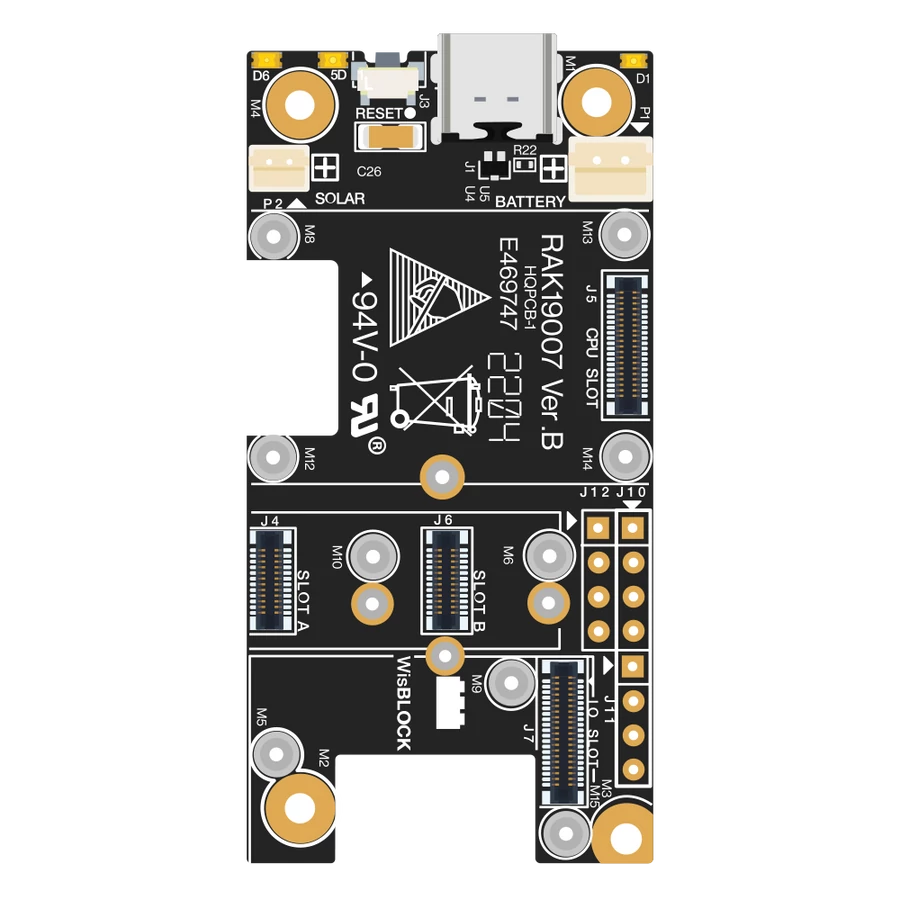

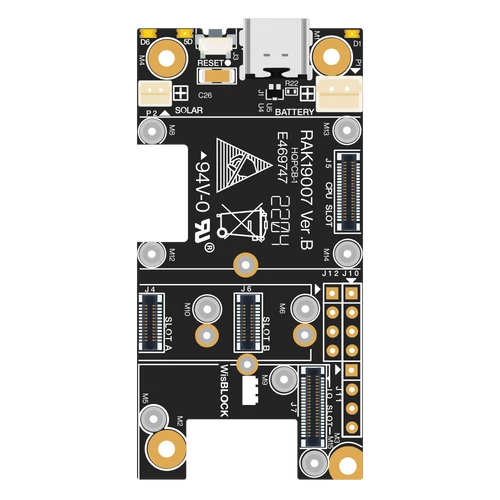

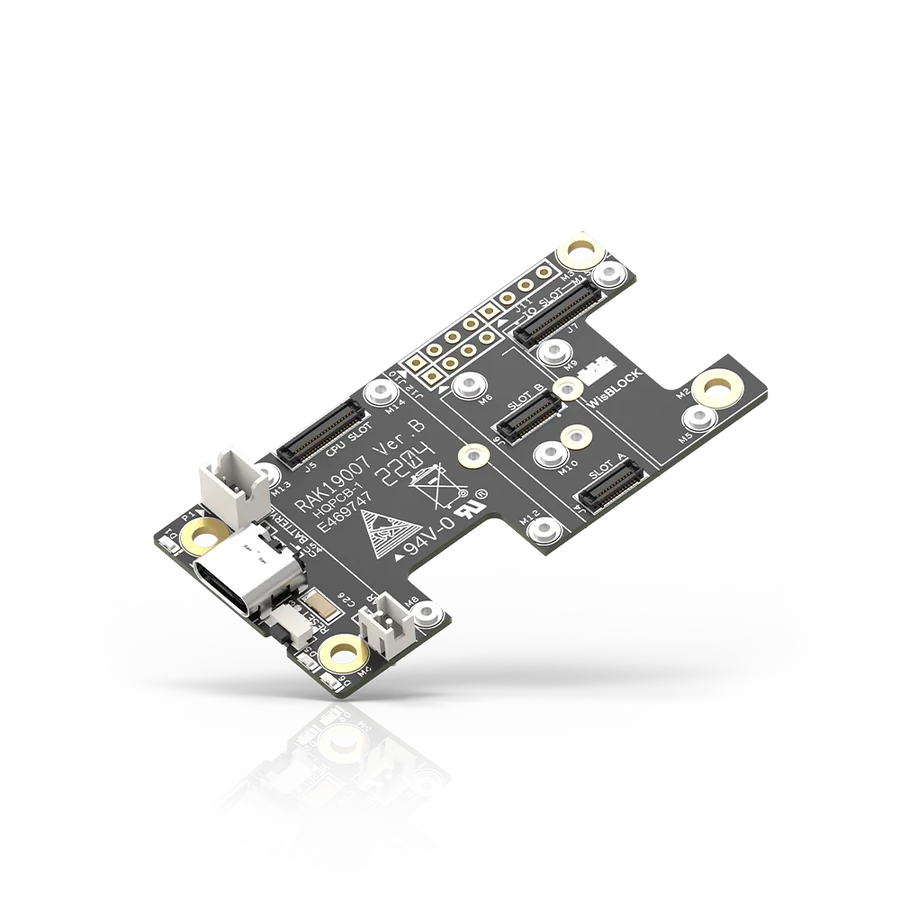

A RAK19007 WisBlock Alap Modul a szabványos WisBlock alaplapok második generációja Az alaplap a hordozója a WisBlock Core MCU modulnak, WisBlock érzékelőknek és más WisBlock típusú moduloknak.
Segítségével a fejlesztők és a gyártók alacsony költségek mellett sokkal gyorsabban és kevesebb erőfeszítést téve alkothatják meg a prototípusaikat. Emelett lehetőségük van különböző típusú érzékelőket tesztelni és alkalmazásokat fejleszteni. Mivel a WisBlock minden alkatrésze és modulja ipari minősítésű, a fejlesztéstől a tömeggyártásig megvalósítható vele a projekt.
A WisBlock alaplap alapkivitelben 3 különböző tápegységet támogat. Alkalmazástól függően 5V USB, 3.7V LiPo akkumulátorok és 5V napelemek vagy ezek kombinációja választható. A WisBlock Base Board alacsony energiafogyasztású alkalmazásokat tesz lehetővé a WisBlock Sensor és WisBlock bővítőhelyek tápellátásának be- és kikapcsolásával.
A WisBlock alaplap mérete mindössze 30 x 60 mm, így olyan megoldásokat hozhat létre, amelyek a legkisebb tokozatokba is könnyedén illeszkednek.
Főbb jellemzők:
-
Easy Plug'n'Play bővítőhelyek WisBlock Core MCU, WisBlock Sensor és WisBlock interfész, WisBlock Wireless, WisBlock Display, WisBlock Extra, WisBlock Storage és WisBlock Power modulokhoz
-
Kis méret
-
3 különböző tápforrás támogatása
-
Alacsony fogyasztású alkalmazásokhoz optimalizálva
-
Az I2C, UART, GPIO és analóg bemenetek forrasztható érintkezőkkel érhetőek el
-
2 felhasználó által definiálható LED
-
Reset gomb
-
USB-C hibakereső port
-
1 foglalat a WisBlock Core MCU számára
-
4 foglalat a WisBlock Sensor érzékelő modulokhoz
-
1 foglalat egy másik WisBlock kategóriájú bővítőmodulhoz
A csomag tartalma:
-
1db RAK19007
-
1db USB kábel
-
15 db-os M1.2*3 csavar készlet
-
8 db-os M2.5*4 csavar készlet
Megjegyzés: Ha nem újratölthető akkumulátort használ a WisBlock alaplappal, azt le kell csatlakoztatni, mielőtt az USB-kábelt a kártya portjához csatlakoztatná az eszköz konfigurálásához. Ennek elmulasztása károsíthatja az akkumulátort és az alaplapot is
