Funkciókban gazdag SensorHub érzékelők csatlakoztatásához

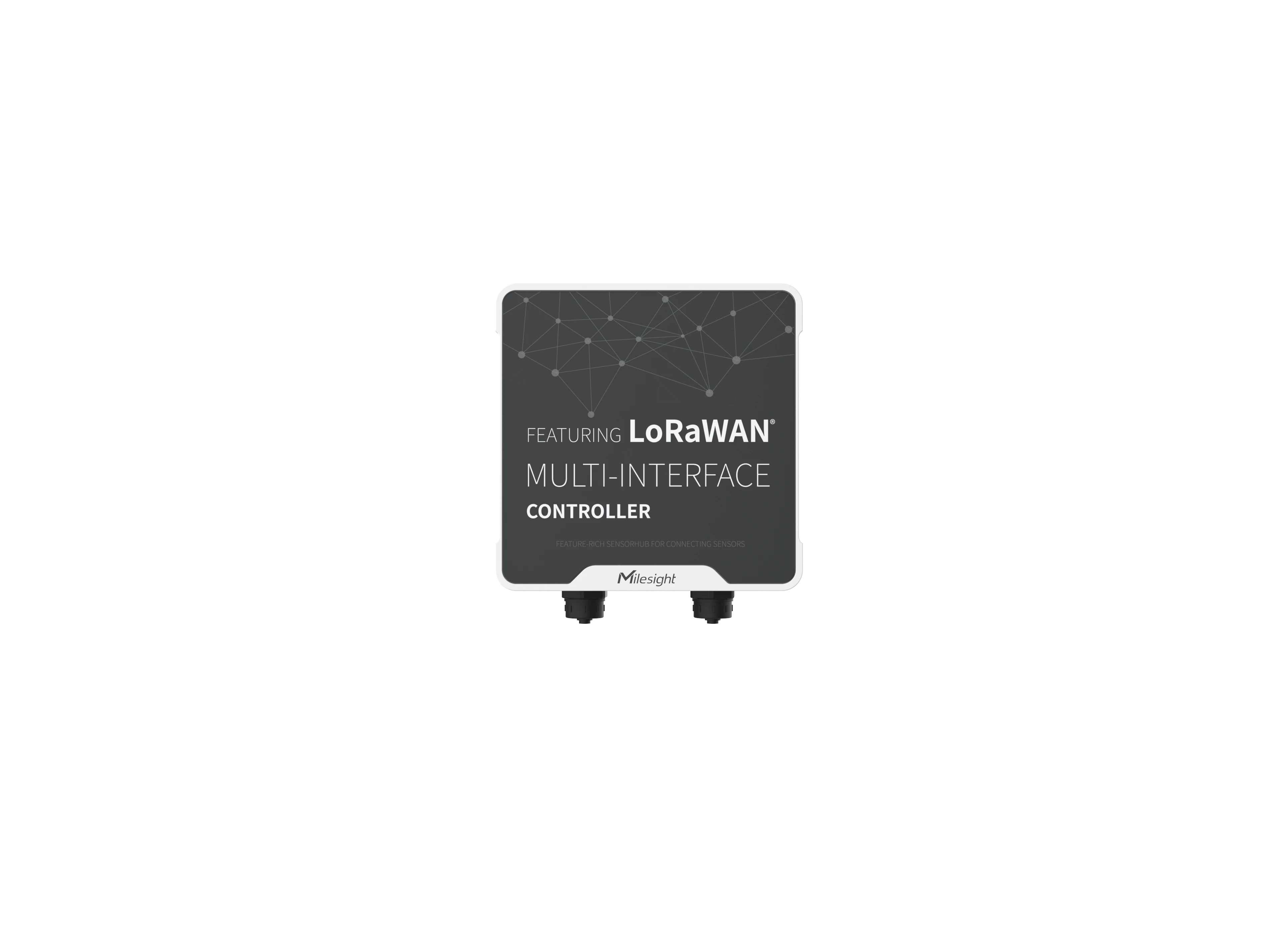

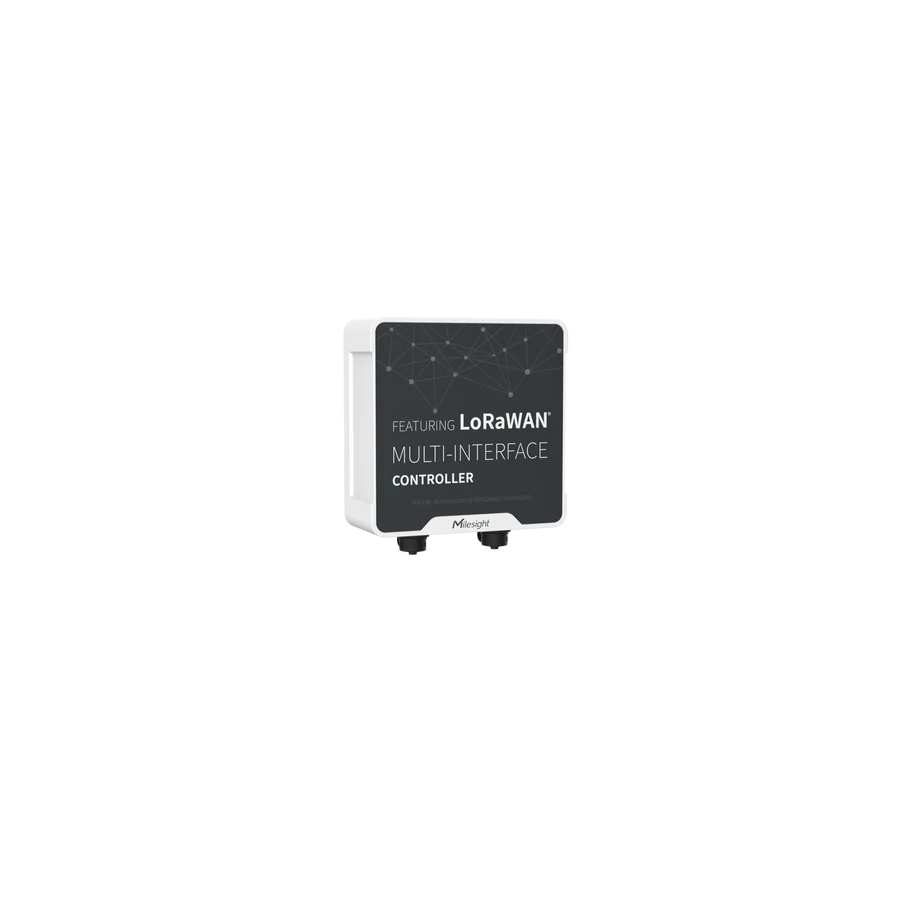

A Milesight UC502-N03GL egy robusztus, ipari minőségű IoT vezérlő, amelyet kifejezetten távoli adatgyűjtési és vezérlési feladatokra terveztek, a legmodernebb Cat M1 és NB-IoT mobilhálózati technológiák felhasználásával.
Ez a sokoldalú eszköz a csatlakozási lehetőségek széles skáláját kínálja, hogy megfeleljen a legkülönfélébb ipari igényeknek. A beépített interfészek között megtalálható:
2 db GPIO (digitális be-/kimenet, impulzusszámláló)
2 db Analóg bemenet (szoftveresen váltható 4-20 mA vagy 0-10 V)
1 db Soros port (szoftveresen váltható RS232 vagy RS485, Modbus RTU támogatással)
1 db SDI-12 port környezeti szenzorokhoz
A masszív, IP68-as védettségű ház garantálja a megbízható működést a legzordabb kültéri és ipari körülmények között is. A konfiguráció gyorsan és egyszerűen elvégezhető egy mobilalkalmazáson keresztül, NFC segítségével. A fejlett szoftveres funkciók, mint a küszöbérték-alapú riasztás, a belső adattárolás és az adat-visszakereshetőség biztosítják az adatok integritását és a folyamatos, megbízható működést.
| Tulajdonság | Érték |
|---|---|
| Vezeték nélküli átvitel | |
| Antenna | Belső antenna |
| Mobilhálózati sáv | |
| Cat M1 | B1/B2/B3/B4/B5/B8/B12/B13/B18/B19/B20/B25/B26/B27/B28/B66/B85 |
| Cat NB2 | B1/B2/B3/B4/B5/B8/ B12/B13/B18/B19/B20/B25/B28/B66/B71/B85 |
| SIM-foglalat | 1 (Nano SIM-4FF), 1,8V |
| Alkalmazási mód | TCP/UDP/MQTT/AWS |
| Adatinterfészek | |
| Interfész típusa | M12 A-kódolt apa |
| IO portok | |
| Portok | 2 × GPIO |
| Logikai szint | Alacsony:0~0,8 V, Magas:2,5~3,3 V |
| Maximális áramerősség | 20 mA |
| Működési mód | Digitális bemenet, digitális kimenet, impulzusszámláló (szoftveresen kapcsolható) |
| Bemeneti frekvencia | Javasolt érték:≤ 4000 Hz |
| Soros port | |
| Portok | 1 × RS232 vagy RS485 (szoftveresen kapcsolható) |
| Baud ráta | 1200~115200 bps |
| Protokoll | Transzparens (RS232/RS485), Modbus RTU (RS485) |
| Analóg bemenet | |
| Portok | 2 × analóg bemenet |
| Felbontás | 12 bit |
| Bemeneti tartomány | 4~20 mA vagy 0~10 V (kapcsolható) |
| SDI-12 | |
| Portok | 1 × SDI-12 |
| Protokoll | SDI-12 V1.4, transzparens |
| Tápkimenet | |
| Portok | 2 × 3,3 V, 2 × 5/9/12 V (kapcsolható) |
| Tápellátási idő az adatgyűjtés előtt | Folyamatos (3,3V), 0~10 perc (5/9/12V) |
| Egyéb | |
| Gomb | 1 × Táp/Reset gomb (belső) |
| USB | 1 × Type-C (belső) konzolhoz |
| LED jelző | 1 × Újraindítás/Reset (belső) |
| Szoftver | |
| Be- és kikapcsolás | Mobilalkalmazás NFC-n keresztül, Táp gomb (belső) |
| Konfiguráció | Mobilalkalmazás NFC-n keresztül vagy Downlink |
| Fejlett funkciók | Küszöbérték-riasztás, Változásriasztás, Összesített jelentés, Adattárolás (akár 10 000 bejegyzés), Adatok visszakereshetősége, Adatok újra-továbbítása |
| Fizikai jellemzők | |
| Tápellátás | |
| UC501 | 2 × 2550 mAh ICR18650 újratölthető akkumulátor; Beépített napelem (6V, 1,7W); DC 5-24V M12 csatlakozón keresztül |
| UC502 | 3 × 9000 mAh cserélhető ER26500 Li-SOCl2 elem; DC 5-24V M12 csatlakozón keresztül |
| Működési hőmérséklet | |
| UC501 | -20°C~60°C |
| UC502 | -30°C~70°C |
| Relatív páratartalom | 0 ~ 95% (nem lecsapódó) |
| Védettség | IP68 (1m víz alatt, 7 napig) |
| Méret | 116 × 116 × 45,5 mm (a csatlakozók nélkül) |
| Telepítés | Falra vagy oszlopra szerelhető |
| Jóváhagyások | |
| Szabályozási | CE |
