Leírás és Paraméterek

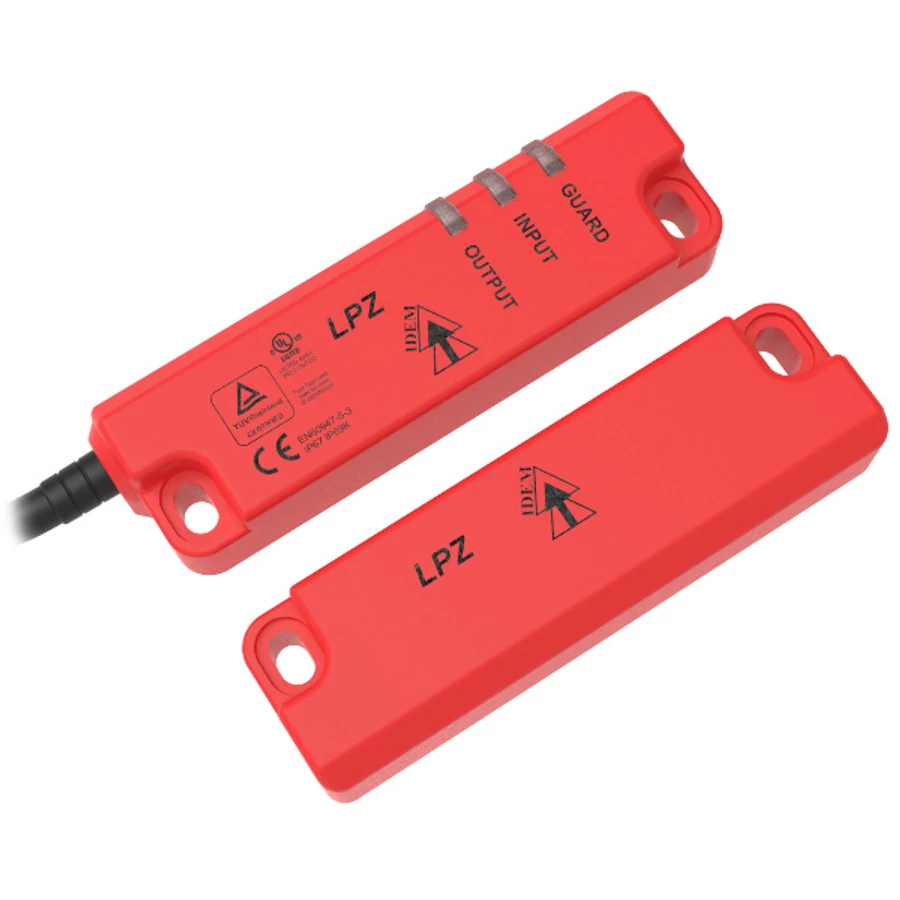

A LPZ-U az új Z-Range intelligens biztonsági termékek sorozatának része. Úgy tervezték, hogy egyszerre alkalmazza a magas szabotázs elleni védelmet biztosító RFID kódolást és emellett fenntartsák a PLe biztonsági besorolást, még akkor is, ha több Z-Range eszköz is sorba van kapcsolva.
A Z-Range technológia azt jelenti, hogy akár 30 LPZ is sorba kapcsolható, fenntartva a PLe biztonsági besorolást. Az impulzusos OSSD kimenetek miatt a hibákat azonnal észlelik és a kapcsolón, vagy a kiegészítő kimeneten keresztül jelzik. Alkalmasak csuklós, csúszó vagy eltávolítható védőelemekhez, mindemellett pedig IP69K védelemmel is rendelkeznek így alkalmasak vegyszeres tisztításnak kitett gépeken való alkalmazásoknál is.
Jellemzők:
- Ház / rögzítés: Európai Standard Rögzítés.
- Anyaga: Magas specifikációjú poliészter, ideális vegyi tisztítószerekkel való rendszeres érintkezés esetén
- Érintkezők: 2 OSSD kimenet és 1 N/O kiegészítő kimenet.
- Érzékelési távolság: 12 mm
- Védelem: IP67 és IP69K
- Működési hőmérséklet: -25 ° C és + 80 ° C között
- Csatlakozás: Elővezetékelt vagy M12 gyorscsatlakozás
Fontos:
M típus Mester kód - bármely aktuátor működtet bármely kapcsolót.
U típus egyedi kód - 32 000 000 egyedi kód
| Csatlakozás | M12 csatlakozó |
| Standards | ISO14119 EN60947-5-3 EN60204-1ISO13849-1 EN62061 UL508 |
| Safety Classification and Reliability Data | |
| Minimum switched current | 10V.dc 1mA |
| Dielectric Withstand | 250V.ac |
| Insulation Resistance | 100 Mohms |
| Recommended setting gap | 5mm |
| Switching Distance | Sao 8mm Close / Sar 20mm Open |
| Tolerance to Misalignment | 5mm in any direction from 5mm setting gap |
| Switching frequency | 1.0 Hz maximum |
| Approach speed | 200mm/m to 1000mm/s |
| Body material | Polyester |
| Temperature Range | -25/80C |
| Enclosure Protection | IP67, IP69K |
| Cable Type | PVC 6 or 8 core 6mm OD Conductors 0.25mm2 |
| Mounting Position | Any |
| Characteristic Data according to IEC62061 (used as a sub system) | |
| Safety Integrity Level | SIL3 PFH (1/h) 4.77E-10 Corresponds to 4.8% of SIL3 |
| Proof Test Interval T1 | 20a |
| Characteristic Data according to EN ISO13849-1 | |
| Performance Level | e If both channels are used in combination with a SIL3/PLe control device |
| Category | Cat4 |
| MTTFd | 1100a |
| Diagnostic Coverage DC | 99% (high) |
| Number of operating days per year | dop = 365d |
| Number of operating hours per day | hop = 24h |
| B10d | not mechanical parts implemented |
