Tegye okossá meglévő szenzorait egy IIoT gateway segítségével
Az ipari automatizálás világában gyakran találkozunk megbízhatóan működő, de elszigetelt rendszerekkel. Egy harmincéves nyomástávadó, egy robusztus szintkapcsoló vagy egy régebbi PLC tökéletesen elláthatja a feladatát a helyszínen, de az adatait "magában tartja". Amikor felmerül az igény a központi adatgyűjtésre vagy távfelügyeletre, sokan azonnal a teljes rendszer cseréjére gondolnak – ami hatalmas költségekkel és a termelés leállításával jár.
Létezik azonban egy sokkal intelligensebb és költséghatékonyabb megközelítés: a retrofitting. Ahelyett, hogy kidobnánk a bevált eszközöket, egy modernizációs lépéssel intelligenssé tesszük őket. Ennek a folyamatnak a kulcsszereplője az IIoT gateway, egy olyan eszköz, amely hidat képez a meglévő analóg és digitális világ, valamint a modern, hálózatba kapcsolt rendszerek között.
Milyen jeleket kell "lefordítani"?Ahhoz, hogy megértsük egy gateway működését, először azonosítanunk kell azokat a "nyelveket", amelyeket a meglévő szenzorok beszélnek. Egy tipikus kútgépházban vagy ipari környezetben három alapvető jeltípussal találkozhatunk:
Analóg jelek (pl. 4-20mA): Ezek a leggyakoribb jelek a folyamatos értékek (pl. nyomás, hőmérséklet, áramlás) mérésére. A 4-20mA jel egy ipari szabvány, ahol a 4mA a mérési tartomány alját (pl. 0 bar nyomás), a 20mA pedig a tetejét (pl. 10 bar nyomás) jelöli.
Digitális jelek (pl. szintkapcsolók): Ezek egyszerű, kétállapotú jelek: BE vagy KI, nyitva vagy zárva, van feszültség vagy nincs. Tipikus példák a szintkapcsolók (vízszint elérte a maximumot), egy szivattyú motorvédő kapcsolójának vészjelzése vagy egy áramláskapcsoló jelzése.
Soros kommunikáció (pl. Modbus RTU): Sok intelligensebb, de még nem hálózati képes eszköz (frekvenciaváltók, energia-mérők, régebbi vezérlők) soros porton keresztül kommunikál. A Modbus RTU egy elterjedt protokoll, amely lehetővé teszi, hogy egyetlen kábelpáron keresztül több tucatnyi regiszter (adatpont) értékét olvassuk ki egy eszközből.
Az IIoT Gateway, mint univerzális tolmácsKépzeljük el az IIoT gateway-t egy többnyelvű tolmácsként. A feladata, hogy a fent említett különböző elektromos jeleket fogadja, megértse, majd lefordítsa egy egységes, interneten keresztül továbbítható digitális formátumra.
A folyamat a következőképpen zajlik:
Fizikai csatlakozás: A gateway rendelkezik dedikált bemenetekkel a különböző jeltípusokhoz: analóg bemenetek a 4-20mA-es távadóknak, digitális bemenetek a szintkapcsolóknak és soros port (RS-485) a Modbus eszközöknek.
Digitalizálás és kontextusba helyezés: A gateway a beérkező analóg jelet digitális értékké alakítja. Ezután a felhasználó által megadott konfiguráció alapján kontextusba helyezi azt (pl. a 12mA-es bejövő jel a 0-10 bar skálán 5 bar nyomást jelent). A digitális jeleknél egyszerűen az állapotot rögzíti (0 vagy 1). A soros porton beérkező adatcsomagokat pedig értelmezi, így válik belőle Modbus gateway.
Adatcsomagolás: Miután minden adatot "megértett", azokat egy szabványos, könnyen továbbítható protokoll (leggyakrabban MQTT) segítségével csomagokba rendezi. Ezzel a lépéssel fejeződik be a tényleges ipari adatgyűjtés és -előkészítés.
A meglévő szenzorok integrálása a gyakorlatban egyszerűbb, mint gondolnánk. Vegyünk egy tipikus kút távfelügyeleti feladatot:

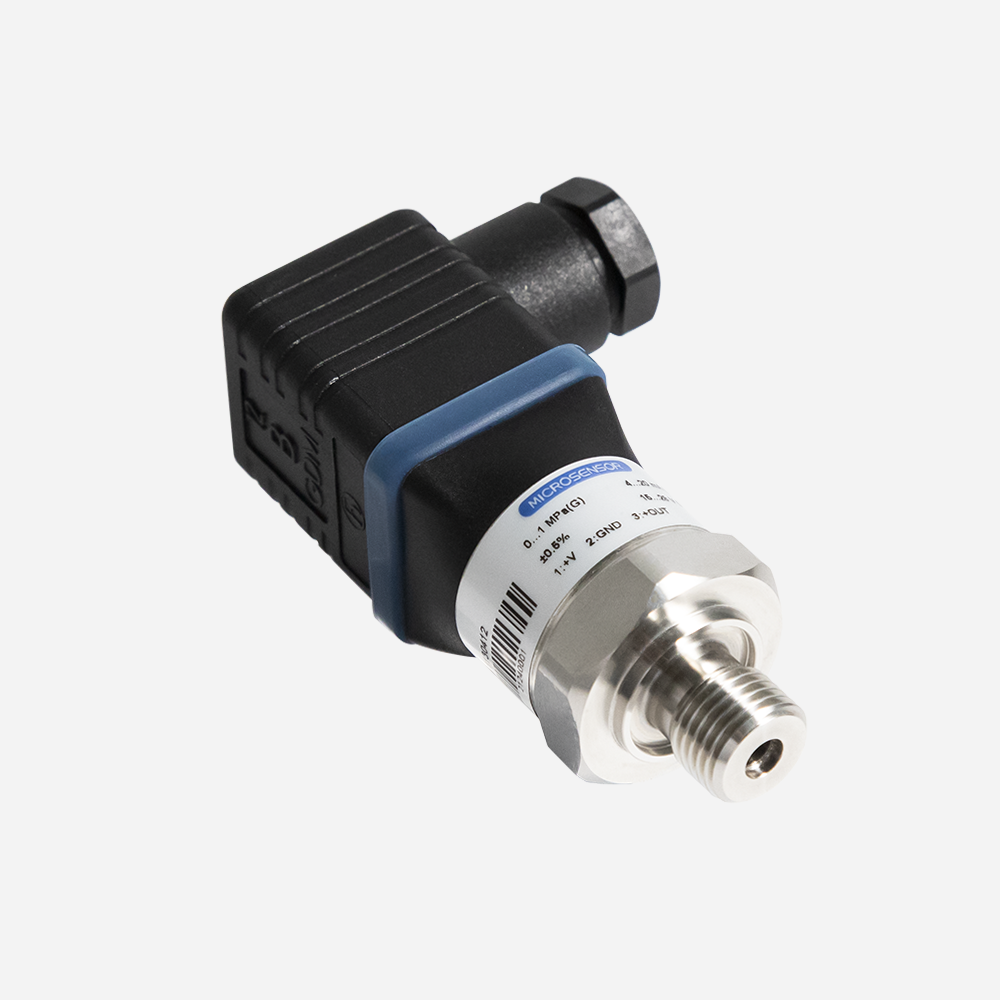

A nyomástávadó (4-20mA): A távadó két vezetékét a gateway egyik analóg bemenetére (AI) és a hozzá tartozó földelési pontra (GND) kötjük. A gateway konfigurációs felületén beállítjuk, hogy ez a bemenet egy 0-10 bar tartományú nyomást mér és megadjuk a mértékegységet.
A vészszint kapcsoló (digitális): A szintkapcsoló feszültségmentes kontaktusának két pontját a gateway egyik digitális bemenetére (DI) kötjük. A szoftverben beállítjuk, hogy a kontaktus zárása "Vészszint" állapotot jelentsen.
Ettől a pillanattól kezdve a gateway folyamatosan olvassa a nyomásértéket és figyeli a szintkapcsoló állapotát, készen arra, hogy az adatokat továbbítsa.
Az adatok útja: A kúttól az Ön képernyőjéigForrás: A szenzorok a kút mellett mérik a fizikai jeleket.
Fordítás: Az IIoT gateway a helyszínen digitalizálja és internet-kompatibilis adatcsomaggá alakítja azokat.
Továbbítás: Egy beépített 4G/LTE modem segítségével a mobilhálózaton keresztül elküldi az adatokat az internetre.
Feldolgozás: Az adatok egy központi felhőszerverre érkeznek, ahol tárolják, feldolgozzák és vizualizációra előkészítik őket.
Megjelenítés: Ön egy webböngészőben vagy egy mobilalkalmazásban bejelentkezve, egy felhasználóbarát felületen láthatja a kút aktuális nyomását, a vészszint állapotát, historikus grafikonokat böngészhet, és azonnali riasztást kaphat emailben vagy SMS-ben, ha egy érték a kritikus tartományba esik.
A retrofitting tehát nem a régi technológia elvetését jelenti, hanem annak intelligens kiterjesztését, amellyel minimális beruházással hozhatja el a modern távfelügyelet minden előnyét a már meglévő rendszereibe. Nem biztos benne, hogy az Ön eszközei kompatibilisek? Vegye fel velünk a kapcsolatot és segítünk a megfelelő gateway kiválasztásában!
