Masszív 12-csatornás kapacitás: Egyetlen kompakt LoRaWAN hubbal akár 12 egyfázisú vagy 4 háromfázisú áramkör független monitorozása valósítható meg, drasztikusan csökkentve az egy mérési pontra eső hardverköltséget.
Zero-Downtime telepítés: A non-invazív mágneses feszültségmérő szondák és a nyitható magos (split-core) áramváltók lehetővé teszik a rendszer üzem közbeni, kábelvágás nélküli felszerelését és azonnali indítását.
Hibrid szenzortámogatás (100A–4000A): Rugalmas RJ11 plug-and-play csatlakozás, amely egyetlen egységen belül támogatja a hagyományos áramváltók és a nagy teljesítményű Rogowski-tekercsek egyidejű használatát.
Emelt szintű hálózatdiagnosztika: A Class 1 pontosságú mérés mellett a készülék 8 kHz-es mintavételezéssel elemzi a harmonikus torzítást (THD) és a feszültség aszimmetriát, támogatva a prediktív karbantartási stratégiákat.
Hibatűrő adatkezelés és távoli elérés: A 20 000 bejegyzéses belső memóriának köszönhetően nincs adatvesztés hálózati kimaradáskor, a szoftveres irány-kalibráció pedig fizikai beavatkozás nélkül korrigálja a telepítési hibákat.
A modern ipari létesítmények és okos épületek alapvető kihívása a részletes, áramkörszintű energiafelügyelet megvalósítása a termelés leállítása nélkül. A CTH01 Okos fogyasztásmérő központ egy olyan 12-csatornás LoRaWAN® hub, amely non-invazív mérési technológiájával és nagysebességű adatfeldolgozásával pontos, valós idejű betekintést nyújt az elektromos hálózat állapotába.

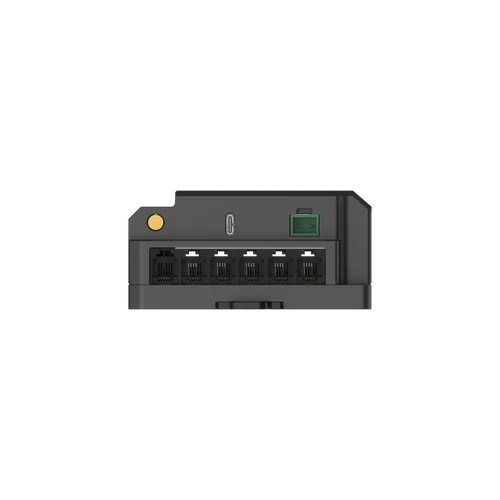

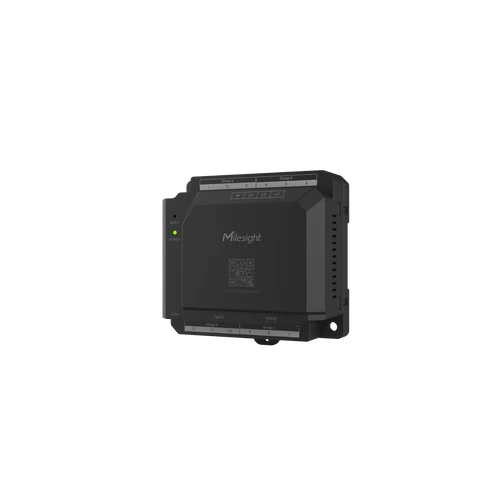

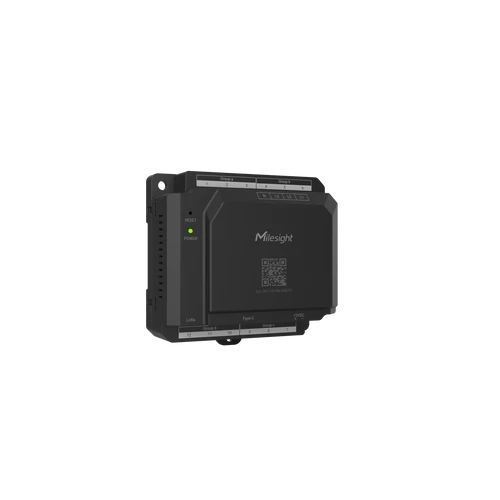

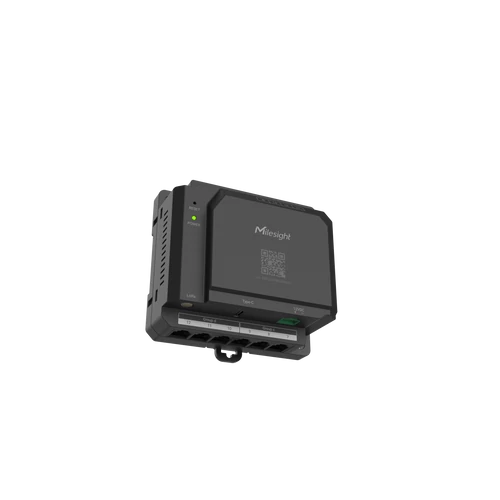

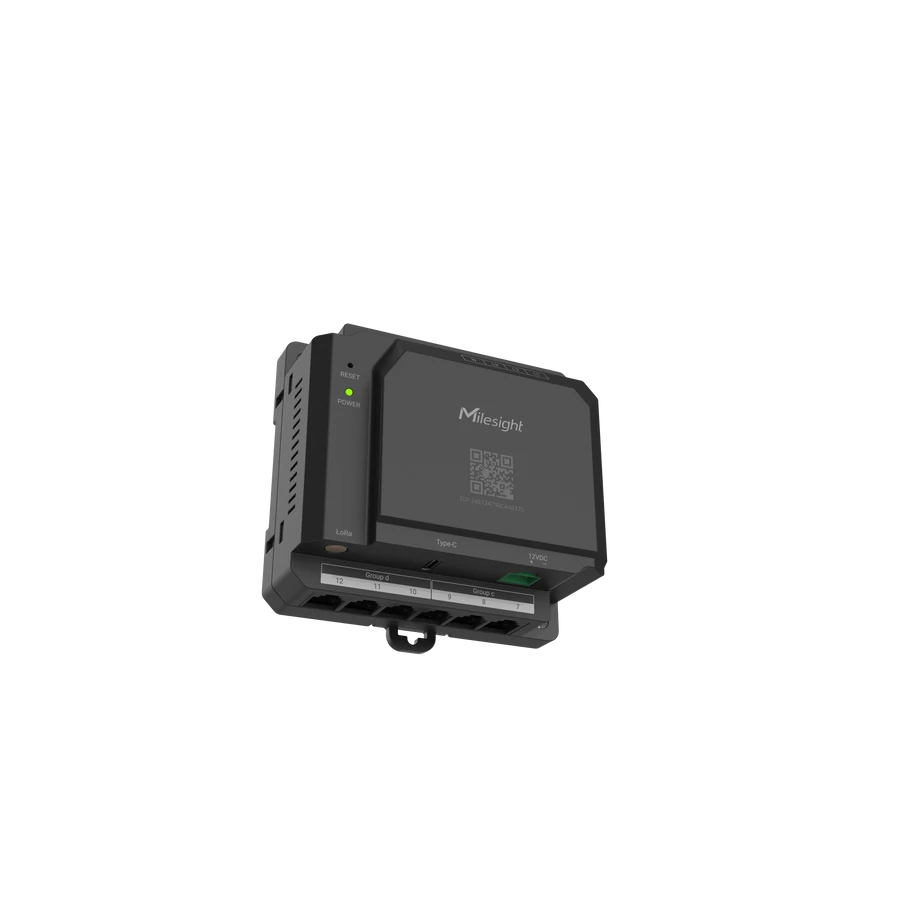

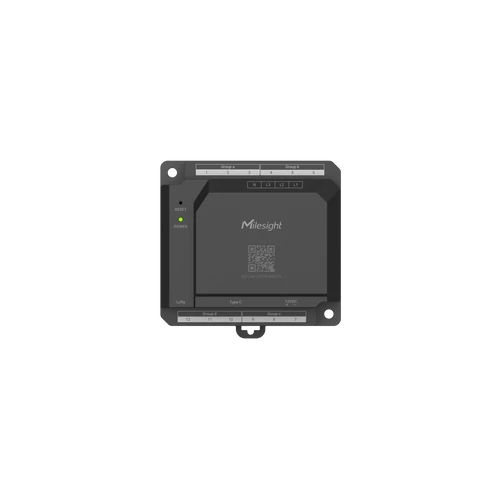

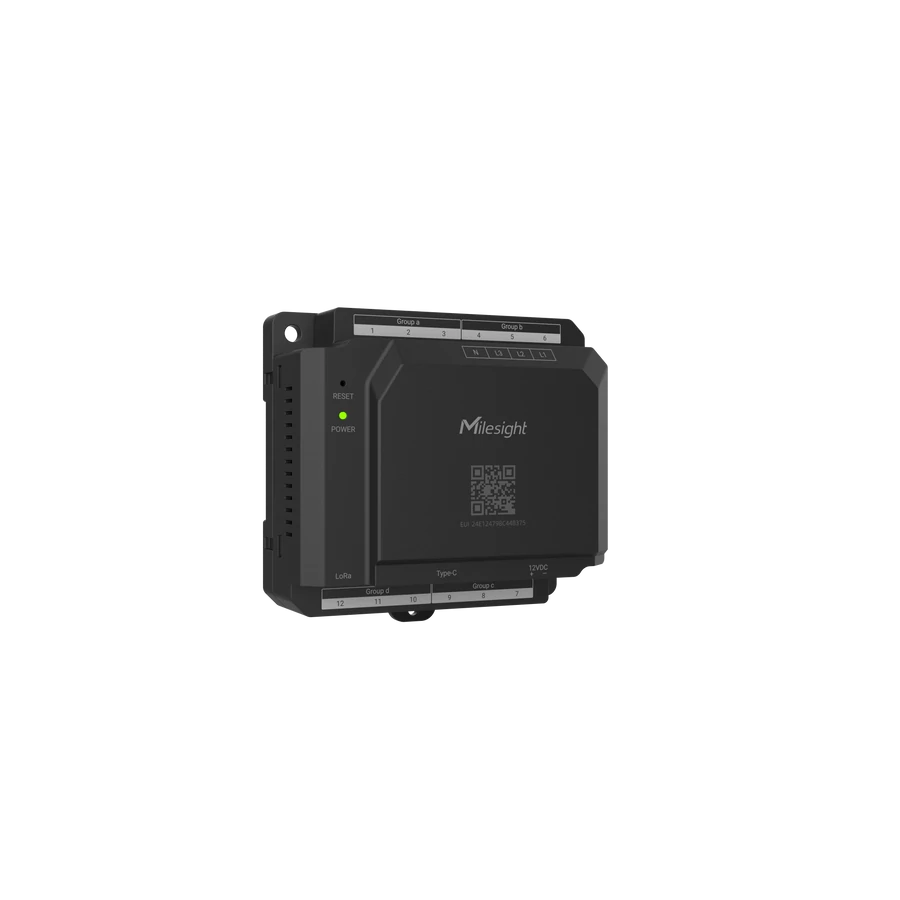

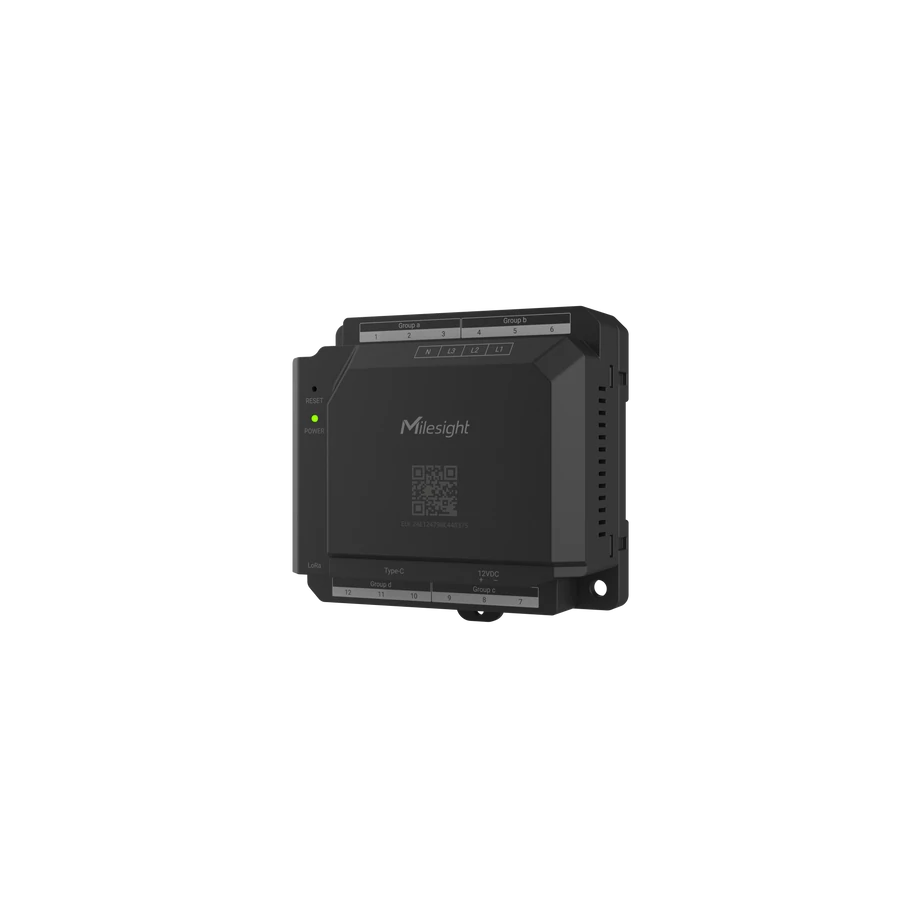

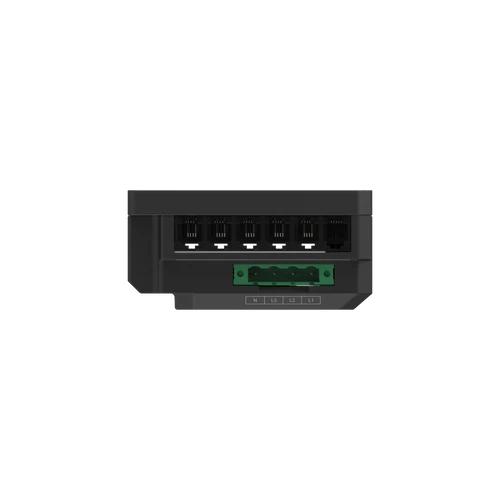

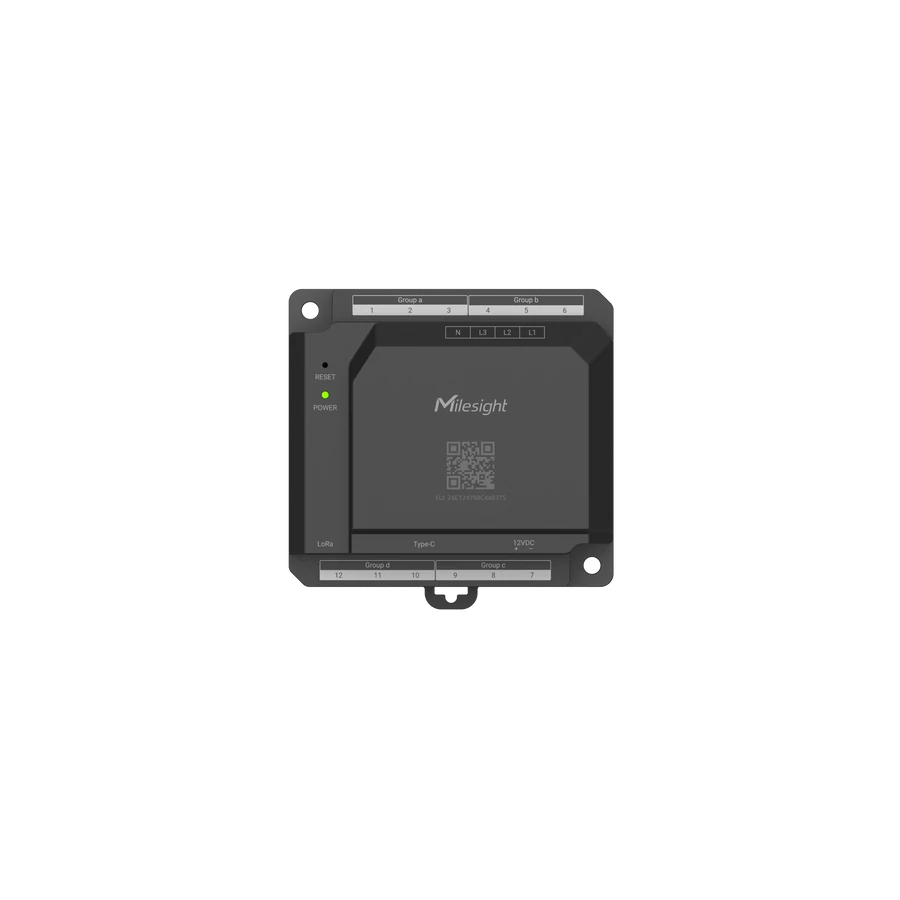

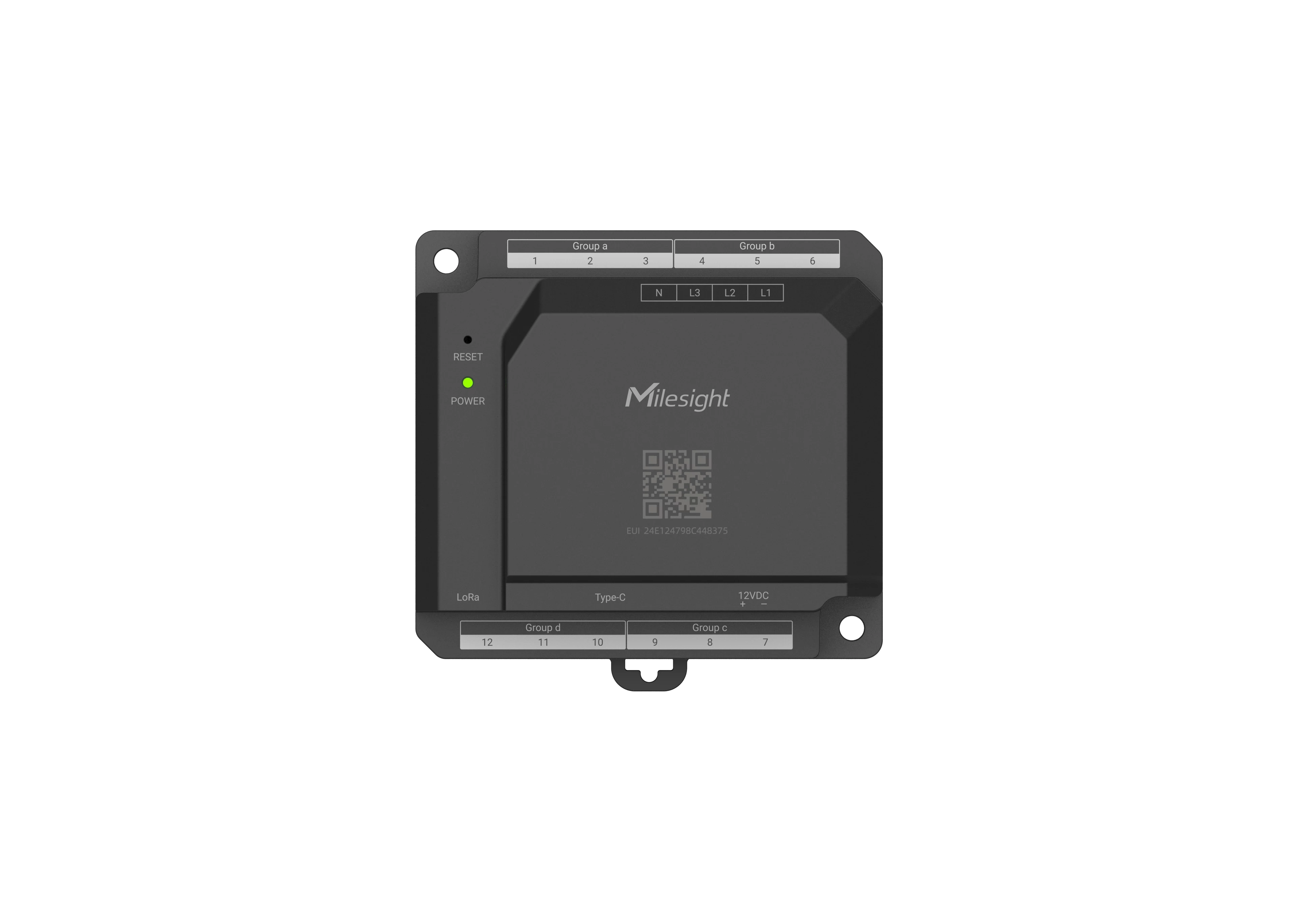

A Milesight CTH01 alapjaiban reformálja meg a többedik szintű fogyasztásmérést (sub-metering). Míg a hagyományos megoldások minden áramkörhöz külön mérőegységet igényelnek, a CTH01 egyetlen kompakt, DIN sínre szerelhető egységben képes kezelni:
4 darab háromfázisú áramkört, vagy
12 darab egyfázisú áramkört (vagy ezek tetszőleges kombinációját).
Ez a 12-az-1-ben kialakítás nemcsak a hardverköltségeket csökkenti drasztikusan, hanem minimalizálja a kapcsolószekrényben szükséges helyet és egyszerűsíti a LoRaWAN hálózati infrastruktúrát is.
A CTH01 Okos fogyasztásmérő központ legnagyobb előnye a "Zero-Downtime" telepíthetőség. A mérési pontok kialakításához nincs szükség a kábelek elvágására vagy a tápellátás megszakítására:
Mágneses feszültségmérő szondák: A feszültségméréshez használt szondák közvetlenül a megszakítók csavarfejeire pattinthatóak, így elkerülhető a sorkapcsos vezetékezés.
Split-core áramváltók: A nyitható magos transzformátorok és Rogowski-tekercsek egyszerűen a vezetők köré zárhatóak.

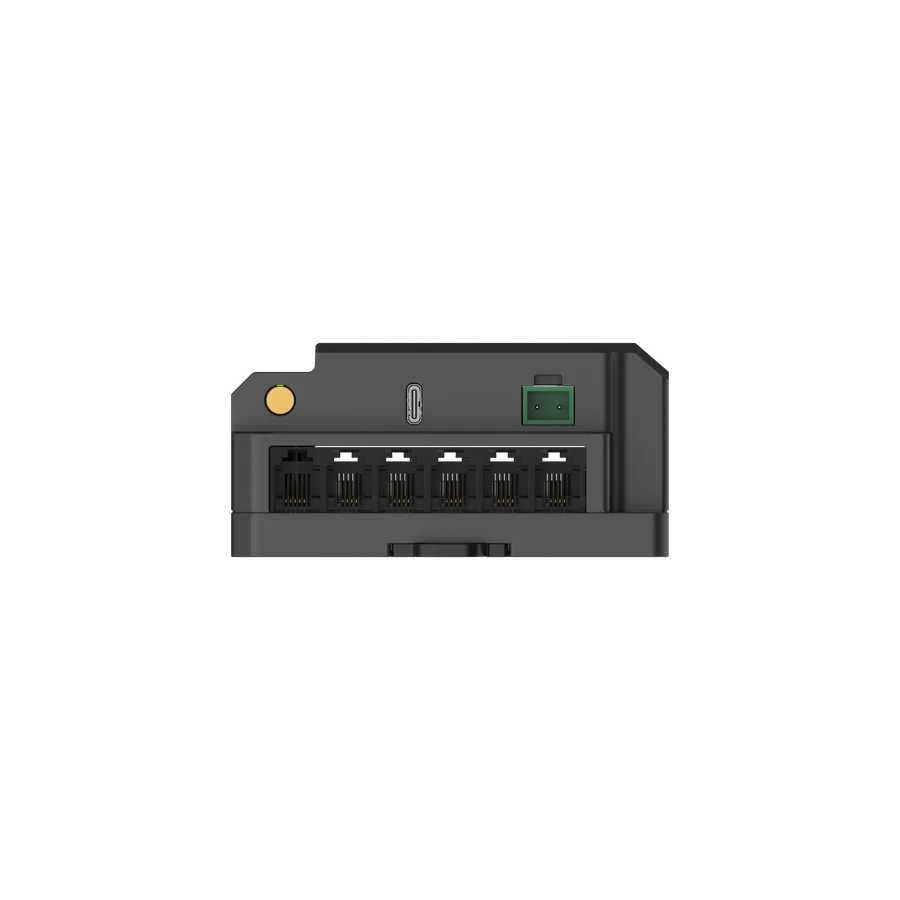

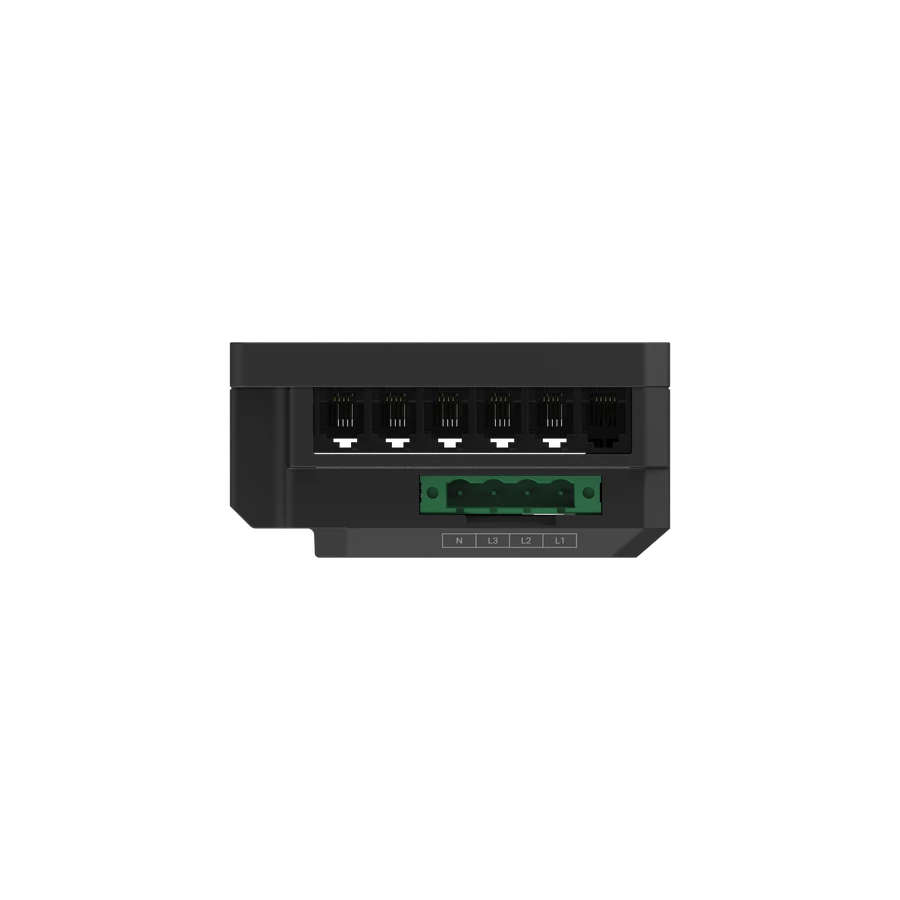

RJ11 Plug-and-Play csatlakozás: Az érzékelők és a központ közötti kapcsolat szerszámmentes, ami kiküszöböli a bekötési hibákat.
A rendszer rendkívül rugalmas: a CTH01 támogatja a 100A-től egészen 4000A-ig terjedő áramtartományokat. Egyetlen hubon belül keverhetőek a különböző típusú áramváltók és Rogowski-tekercsek, lehetővé téve a kisfeszültségű elosztók és a nagy teljesítményű betápok egyidejű monitorozását.
A CTH01 nem csupán egy egyszerű fogyasztásmérő; egy nagy teljesítményű hálózatoptimalizáló eszköz. A 8 kHz-es nagysebességű mintavételezés és az IEC 62053-21 Class 1 pontossági osztály biztosítja a hiteles adatgyűjtést.
A készülék az alábbi kritikus paramétereket elemzi valós időben:
Teljes harmonikus torzítás (THD): Segít azonosítani a nemlineáris terhelések okozta hálózati szennyezést.
Feszültség aszimmetria (Unbalance): Megelőzi a háromfázisú motorok túlmelegedését és idő előtti meghibásodását.
Teljesítménytényező (PF): Lehetővé teszi a meddő energia optimalizálását és a büntetések elkerülését.
Kétirányú mérés: Alkalmas napelemes rendszerek (PV) import/export energiájának precíz követésére.
A Milesight ökoszisztémába integrált CTH01 a LoRaWAN Class C protokollt használja a folyamatos adatkapcsolathoz. Az egység 20 000 bejegyzéses belső tárolóval rendelkezik, így hálózati kimaradás esetén is megmaradnak a mért adatok.
A konfiguráció a Milesight Toolbox App segítségével, Bluetooth kapcsolaton keresztül, a kapcsolószekrény felnyitása nélkül is elvégezhető. Külön kiemelendő a szoftveres irány-kalibráció: ha egy áramváltót fordítva szereltek fel, a polaritás szoftveresen korrigálható, így nincs szükség helyszíni újrakábelezésre.
Költséghatékony: 12 mérőcsatorna egyetlen LoRaWAN eszközben.
Leállásmentes: Non-invazív mágneses szondák és split-core technológia.
Univerzális: 100A – 4000A mérési tartomány, hibrid szenzortámogatás.
Diagnosztikai mélység: THD, feszültség aszimmetria és 8 kHz-es mintavételezés a prediktív karbantartáshoz.
Intelligens: Szoftveres irány-kalibráció és 12 havi belső statisztika tárolása.
Szüntesse meg a láthatatlan energiaveszteségeket leállás nélkül! A CTH01 12-csatornás architektúrája és non-invazív telepíthetősége a leggyorsabb megtérülést kínálja az ipari szub-metering piacon. Igényeljen egyedi projektárazást még ma!
| Tulajdonság | Érték |
|---|---|
| Elektromos mérés | |
| Érzékelési paraméterek | Effektív (RMS) feszültség és áram |
| Teljesítménytényező | Teljesítménytényező |
| Teljesítmény | Hatásos, meddő, látszólagos teljesítmény |
| Energia | Hatásos (importált vagy exportált), meddő (importált vagy exportált), látszólagos energia |
| Feszültség kiegyensúlyozatlanság | Háromfázisú feszültség kiegyensúlyozatlanság |
| Feszültség torzítás | Teljes harmonikus torzítás (THDv) |
| Áram torzítás | Teljes harmonikus torzítás (THDi) |
| Mintavételi frekvencia | 6 - 8 kHz |
| Működési frekvencia | 50 - 60 Hz |
| Pontosság | |
| Hatásos energia | ±1% (IEC 62053-21 szerint) |
| Meddő energia | ±2% (IEC 62053-23 szerint) |
| Hőmérséklet | |
| Szenzor típusa | Külső NTC szenzor |
| Mérési tartomány | -20°C ~ 100°C |
| Mérési pontosság | ±1 % |
| Feszültség interfész | |
| Áramkör konfiguráció | |
| • Háromfázisú | L1–L3 fázisok nullavezetővel vagy anélkül |
| • Egyfázisú | L fázis nullavezetővel |
| • Vegyes háromfázisú és egyfázisú | |
| Mérési tartomány | 100 - 500V AC |
| Mérési pontosság | ±1 % |
| Maximális feszültség (N-L) | 290 Vrms |
| Maximális feszültség (L-L) | 500 Vrms |
| Vezeték csatlakozás | AWG 26 - 12 |
| Áram interfész | |
| Tartomány | 100 - 4000A |
| Interfész típusa | RJ11 |
| Portok | 12 × áramcsatorna |
| Vezeték nélküli átvitel | |
| Protokoll | LoRaWAN® |
| Antenna csatlakozó | 1 × 50 Ω SMB - külső anya csatlakozó |
| Frekvencia | CN470 / IN865 / RU864 / EU868 / US915 / AU915 / KR920 / AS923-1&2&3&4 |
| Adóteljesítmény | 16 dBm (868 MHz) / 20 dBm (915 MHz) / 19 dBm (470 MHz) |
| Érzékenység | -137 dBm |
| Mód | OTAA / ABP Class C |
| Egyéb | |
| LED kijelző | 1 × állapot/riasztás jelző |
| Gomb | 1 × reset gomb |
| USB | 1 × USB Type-C kábel hőmérséklet szenzor csatlakoztatásához |
| Szoftver | |
| Konfiguráció | Mobilalkalmazás Bluetooth-on keresztül |
| Speciális funkciók | |
| Adattárolás | (20 000 bejegyzés, 2 000 riasztás) |
| Adatelemzés | (12 hónap energia statisztika) |
| Küszöbérték riasztás | Küszöbérték túllépés riasztás |
| Tartományon kívüli riasztás | Tartományon kívüli érték riasztás |
| Áramkimaradás riasztás | Áramszünet riasztás |
| Fizikai jellemzők | |
| Tápellátás | 12 V DC (±10 %) |
| Szigetelési feszültség | 4 kVac (r.m.s) (1 mA / 1 perc) |
| Saját fogyasztás | Max. 5.8 W |
| Szennyezettségi fokozat | 2 |
| Túlfeszültségi kategória | III |
| Maximális telepítési magasság | 2000 m |
| Üzemi hőmérséklet | -20°C ~ 70°C (-4°F ~ 158°F) |
| Relatív páratartalom | ≤ 95% (nem kondenzálódó) |
| Védettség | IP30 |
| Ház és szín | ABS+PC (UL94 V0), csillagszürke |
| Méretek | 49.3 × 98 × 90 mm |
| Tömeg | 163 g |
| Telepítés | DIN 35 sínre szerelhető, mágneses rögzítés (opcionális) |
| Tanúsítványok | |
| Szabályozási megfelelés | ETL listázott (UL/CSA 61010-1, UL/CSA 61010-2-030), CE (RED & LVD), FCC, SRRC |
| Környezeti megfelelés | RoHS |
