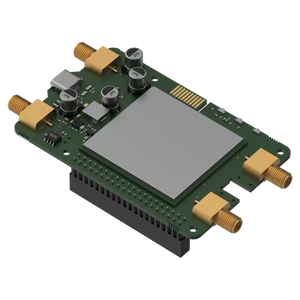

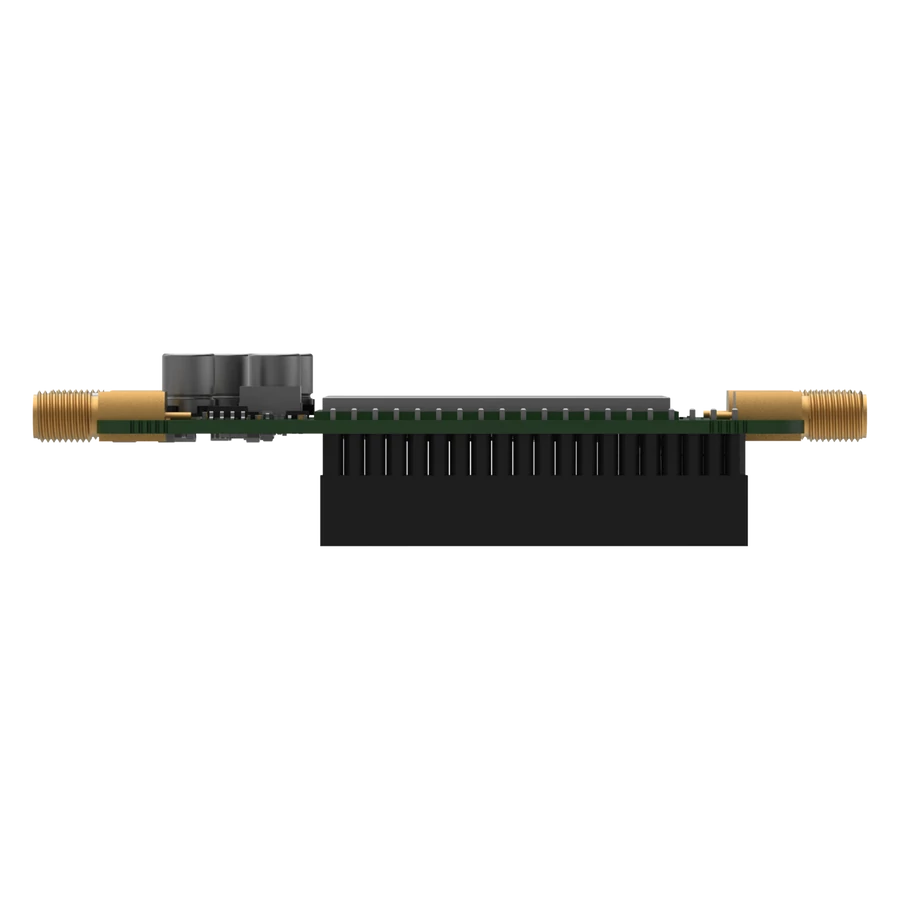

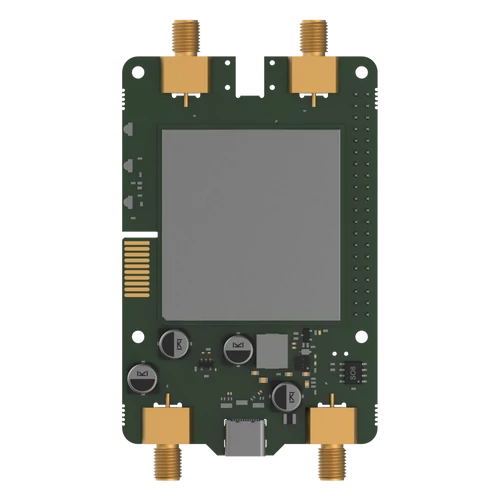

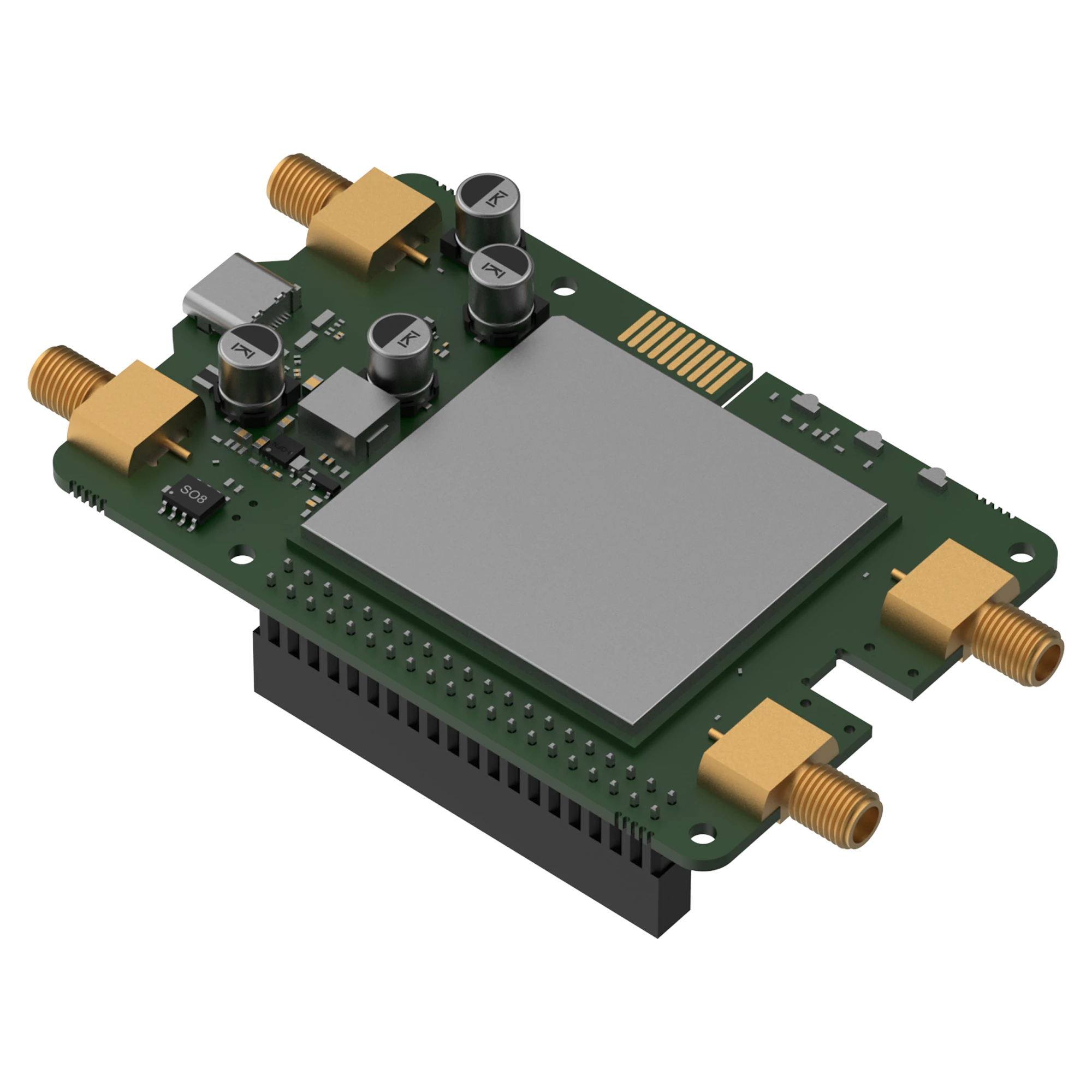

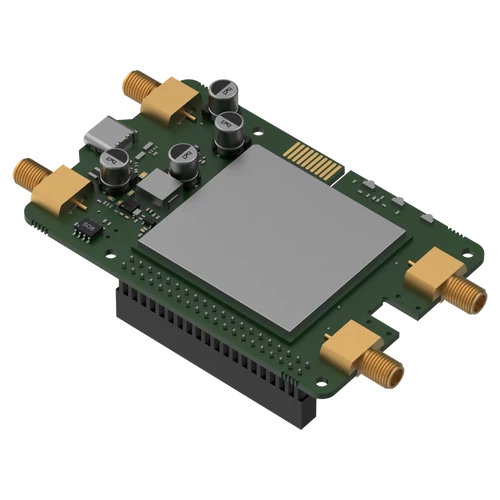

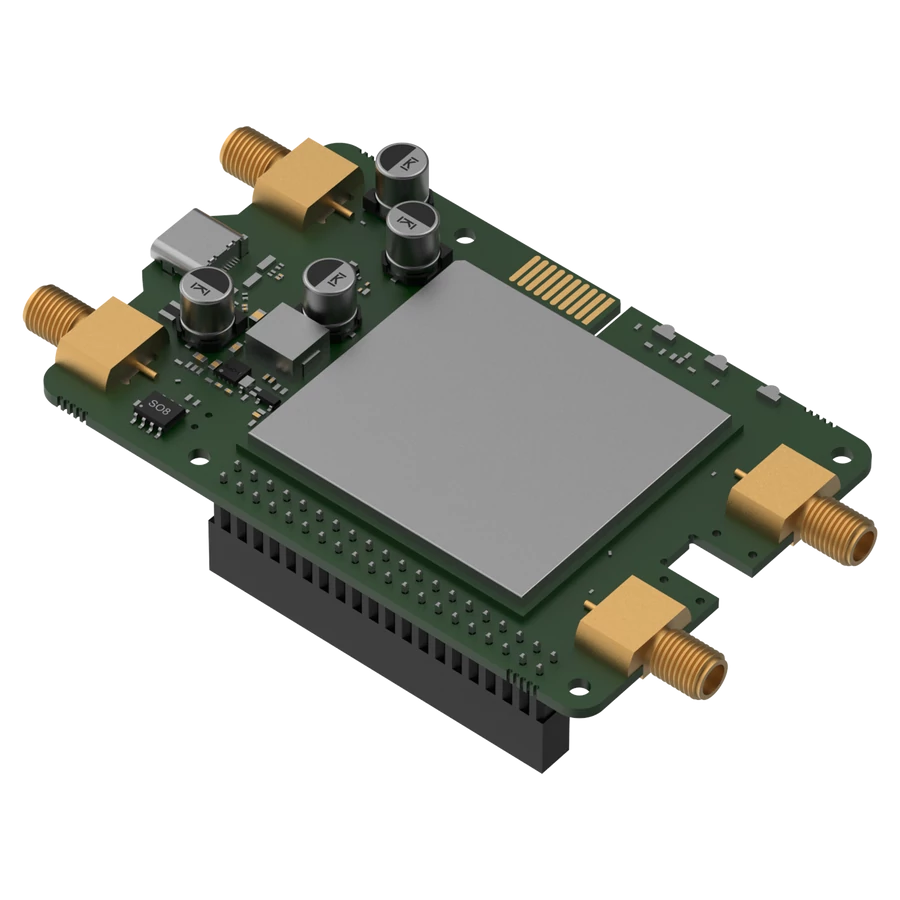

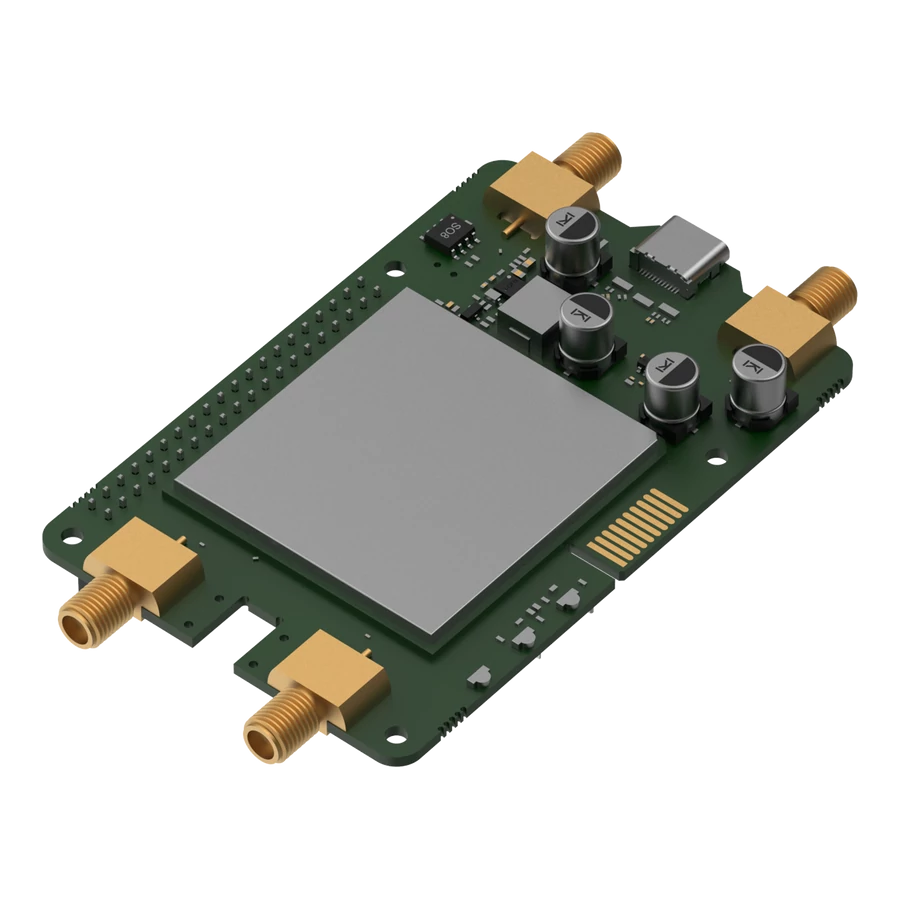

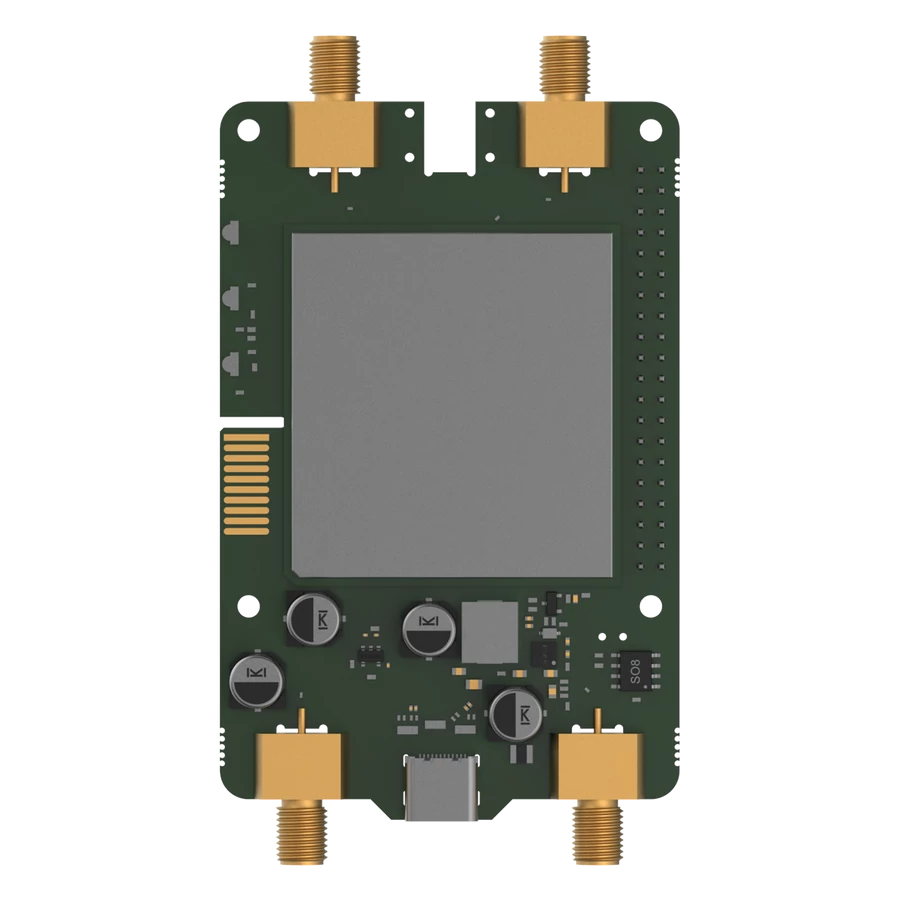

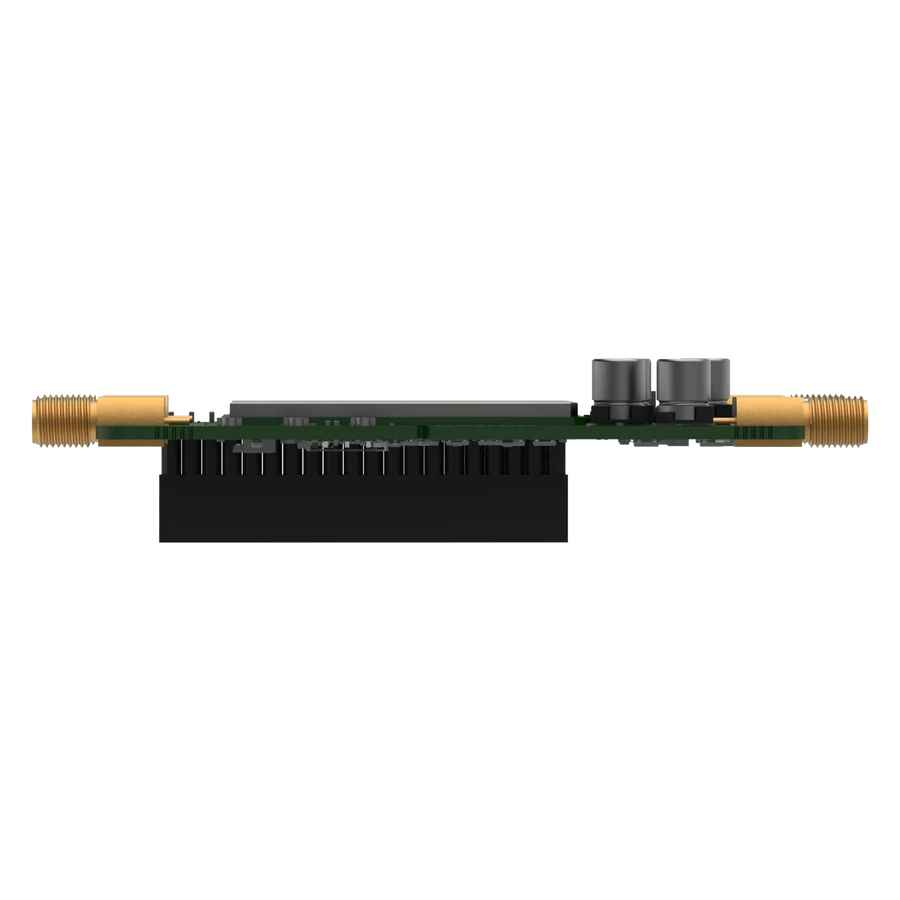

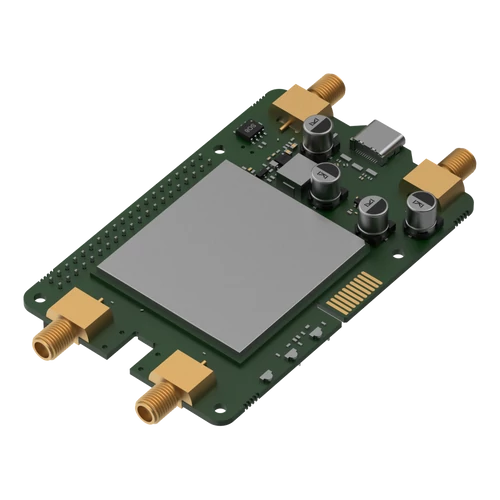

CALYX EBD021 5G Raspberry Pi HAT+
A modern ipari automatizálás és az edge computing metszetében a Raspberry Pi ökoszisztéma robusztus, üzemi körülményekre tervezett kommunikációs interfészeket igényel. A Teltonika Calyx egy olyan beágyazott mobil HAT+ modul, amely lehetővé teszi a Raspberry Pi 4 és 5 alapú rendszerek közvetlen integrációját a 4G LTE hálózatokba. Ez a megoldás hidat képez a prototípus-fejlesztés rugalmassága és az ipari szintű adatkapcsolati stabilitás között.
| Tulajdonság | Érték |
|---|---|
| Műszaki specifikációk | Calyx 5G / EBD050 |
| Mobil modul | 5G Sub-6Ghz SA/NSA 2.4/3.4Gbps DL (4x4 MIMO), 900/550 Mbps UL (2x2); 4G LTE Cat 19 up to 1.6 Gbps DL/ 200 Mbps UL; 3G up to 42 DL/ 5.76 UL Mbps |
| 3GPP verzió | Release 16 |
| USB adatátviteli sebesség | USB 3.0 |
| 40-tűs GPIO csatlakozó (PWR_KEY) | Modem be-/kikapcsolása. Digitális bemenet, 0 - 3,3 V logikai szint, aktív alacsony), aktiváláshoz impulzus szükséges (≥500 ms) |
| Modem ébresztés (Wakeup) | Modem ébresztése alvó módból. Digitális bemenet, 0 - 3,3 V logikai szint, aktív magas (High) |
| Modem alaphelyzetbe állítás (Reset) | A modem újraindítása. Digitális bemenet, 0 - 3,3 V logikai szint, aktív magas (High) |
| USB Type-C | 5 VDC |
| 40-tűs GPIO csatlakozó (tápellátás) | A 40-tűs csatlakozón 5 VDC és 3,3 VDC |
| Állapotjelző LED-ek | 1 x Tápfeszültség (Power), Hálózati jelzés (NET IND), Hálózati állapot (NET STAT) |
| SIM | 1 x SIM foglalat (Nano SIM - 4FF), push-pull mechanika |
| Tápellátás | 40-tűs csatlakozón vagy USB-n keresztül |
| USB | USB Type-C aljzat |
| Antennák | 4 x SMA mobilhálózathoz |
| Súly | 57 g |
| Rögzítési lehetőségek | A mellékelt rögzítőkészlettel |
| Méretek (Szé x Ma x Mé) | 56 x 23.11 x 100.8 mm |
| Üzemi hőmérséklet | -40 °C és 75 °C között |
