VIPER SEU-31TD-i Kigészítő modul Késleltetéssel SCR-i Biztosági Reléhez

71.375 Ft + ÁFA ( 90.646 Ft )
Menny.:db
Cikkszám: 280008
Elérhetőség: Rendelhető
Gyártó: IDEM Safety Switches
Biztonsági Relék

Leírás

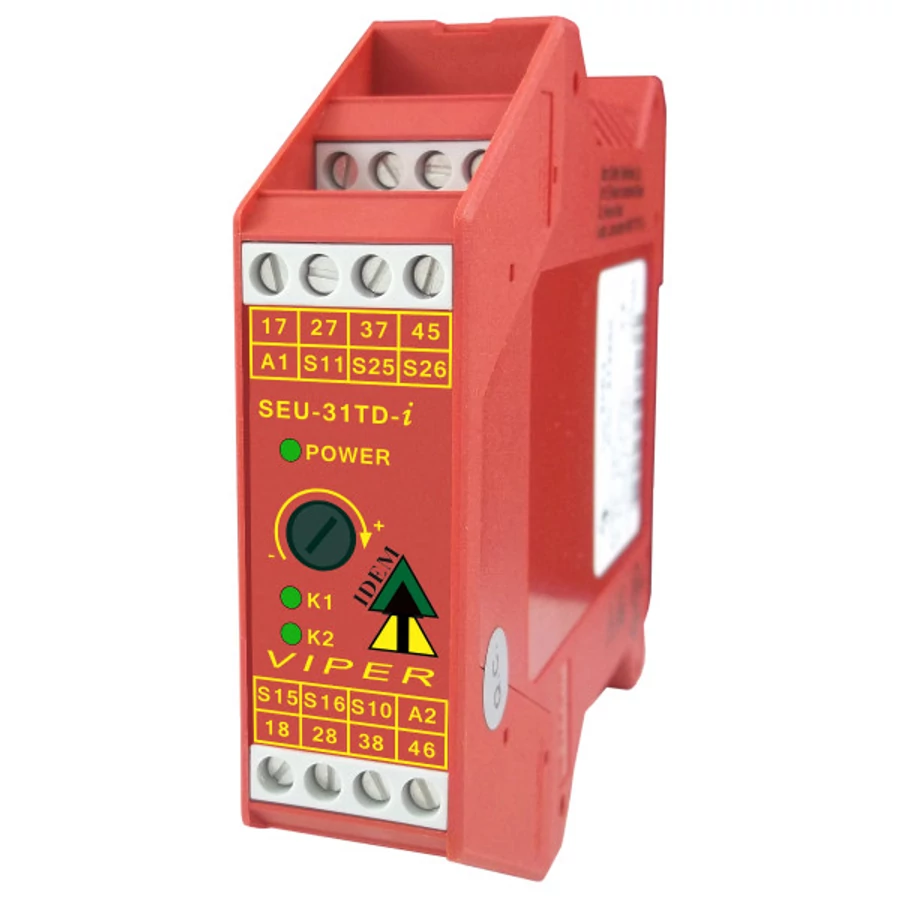

VIPER SEU-31TD-i Kigészítő modul Késleltetéssel SCR-i  Biztosági Reléhez

3NC és 1NO kontaktussal

Az IDEM VIPER SEU-31TD-i  biztonsági modul az EN60204-1 szabványnak megfelelően tervezték a biztonsági áramkörök számára. Mechanikus reteszelő kapcsolókkal, vészleállító kapcsolókkal, érintkezés nélküli védőkapcsolókkal együtt használhatók a redundáns monitorozás és a hibák ellenőrzése érdekében.

A VIPER SEU-31TD-i  egy bővítőegység, amely az időeltolódású érintkezők további előnyeivel jár. Csatlakoztatható egy szabványos VIPER SCR-i biztonsági reléhez, így késleltetett biztonsági kimeneti érintkezők lesznek elérhetőek a felhasználó számára.

Az SEU-31TD-i biztonsági biztonsági kiegészítő modulba további LED-diagnosztikát és építettek, hogy vizuálisan is megfigyelhetőek legyenek az üzemállapotok.

  • Késleltetett kontaktusok: 3NC és 1NO (0-30 secs)
  • PLd, SIL 2, 3. kategória.
  • Visszacsatolási áramkör a külső érintkezők ellenőrzésére.
  • Egyszeres vagy Dupla csatornás működés
  • Monitorozott Manuális vagy Auto Start/Visszaállítás
  • Könnyű állapotdiagnosztika a LED állapotjelzőkön keresztül

Paraméterek

STANDARDS EN ISO13849-1 EN62061 EN60204-1 EN ISO12100
EN62061 SIL 3
ISO13849-1 PLe Category 4 (azonnali kontaktokra)
ISO13849-1 PLe Category 3 (késleltetett kontaktokra)
PFH 2.3E-9 1/h (2.3% of SIL3 (1 E-07 1/h))
PFD Av. (T=20a) 2.0E-04 (20% of SIL3 (1 E-03)
MTTFd 134a (High)
DC Av 95% (High)
Vezérlő kör
Működési feszültség 24V DC (S11)
Kimeneti Áramerősség 100mA (S11)
Válaszidő 100ms
Elengedési idő 25ms
Viszállási idő 90ms
Táp kör
Működési feszültség 24 VAC/VDC , (50-60Hz)
Feszültség tolerancia 85-110%
Teljesítmény felvétel 2,5W (24V AC/DC)
Kimeneti kör
Max feszültség 250 VAC
Maximális áram csatornánként 6A
Maximális kimeneti áram 8A
Biztonsági érintkezõ megszakító kapacitás AC 250V, 1500VA, 6A, Ohmic 230V, 4A for AC-15
Biztonsági érintkezõ megszakító kapacitás DC 24V, 30W, 1.25A, Ohmic
Minimális érintkezési terhelés 10V 10mA
Minimális érintkező biztosítékok 4A slow blow, 6A fast blow
Érintkező anyaga AgSnO2
Contact Service Life 10 x 10^6
Névleges ellenállóság impulzus feszültségnek 4kV
Névleges szigetelési feszültség 250V
Védelem IP20
Környezeti hőmérséklet -20C to +55C
Tömeg 160g
Csavaros csatlakozás
22.5mm DIN sín szélesség
