Leírás és Paraméterek
BIZTONSÁGI RELÉ DIAGNOSZTIKAI FUNKCIÓKKAL KIEGÉSZÍTVE
7NC és 3NO kontaktussal

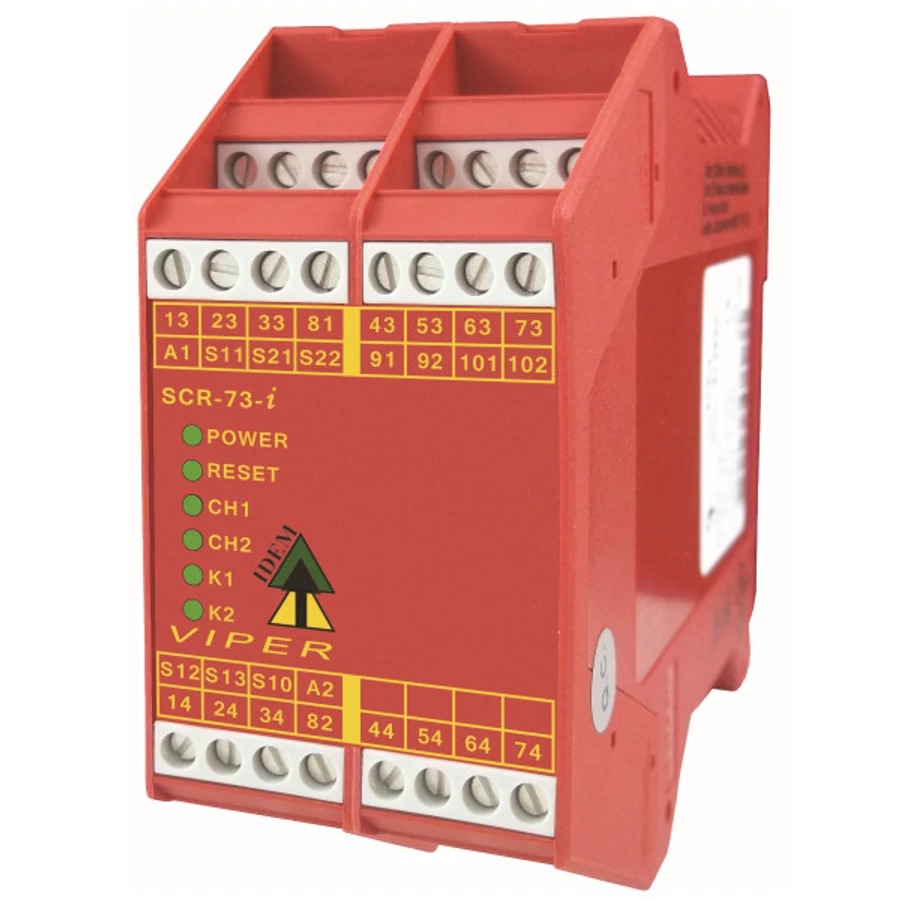

Az IDEM VIPER SCR-73-i biztonsági relét az EN60204-1 szabványnak megfelelően tervezték a biztonsági áramkörök számára. Mechanikus reteszelő kapcsolókkal, vészleállító kapcsolókkal, érintkezés nélküli védőkapcsolókkal együtt használhatók a redundáns monitorozás és a hibák ellenőrzése érdekében PLe / Cat4 ISO13849-1 szabványig.
Az SCR-73-i kényszervezetett érintkezőkkel hajtja végre a keresztellenőrzést, ez biztosítja, hogy egyetlen hiba nem vezethet a biztonsági funkció elvesztéséhez.
Az SCR-73-i biztonsági relé további LED-diagnosztikát és építettek, hogy vizuálisan is megfigyelhetőek legyenek a bemeneti és kimeneti áramkörök állapotai és a visszaállítási (visszacsatolási) áramkör állapotai.
- Egyszeres vagy Dupla csatornás működés
- Monitorozott Manuális vagy Auto Start/Visszaállítás
- Kontaktor visszajelzésének ellenőrzése
- Könnyű állapotdiagnosztika 6 LED-en keresztül
| STANDARDS | EN ISO13849-1, EN ISO13849-2, EN62061, EN60204-1, EN ISO12100, |
| EN62061 | SIL 3 |
| ISO13849-1 | PLe Category 4 |
| PFH | 8.4E-10 1/h (0.8% of SIL3 (1 E-07 1/h)) |
| PFD Av. (T=20a) | 7.2E-05 (7.2% of SIL3 (1 E-03) |
| MTTFd | 71a (High) |
| DC Av | 99% (High) |
| Vezérlő kör | |
| Működési feszültség | 24V DC (S11) |
| Kimeneti Áramerősség | 100mA (S11) |
| Válaszidő | 100ms |
| Elengedési idő | 25ms |
| Viszállási idő | 90ms |
| Táp kör | |
| Működési feszültség | 24 VAC/VDC , (50-60Hz) |
| Feszültség tolerancia | 85-110% |
| Teljesítmény felvétel | 5W (24V AC/DC) |
| Kimeneti kör | |
| Max feszültség | 250 VAC |
| Maximális áram csatornánként | 6A |
| Maximális kimeneti áram | 8A |
| Biztonsági érintkezõ megszakító kapacitás AC | 250V, 1500VA, 6A, Ohmic 230V, 4A for AC-15 |
| Biztonsági érintkezõ megszakító kapacitás DC | 24V, 30W, 1.25A, Ohmic |
| Minimális érintkezési terhelés | 10V 10mA |
| Minimális érintkező biztosítékok | 4A slow blow, 6A fast blow |
| Érintkező anyaga | AgSnO2 |
| Contact Service Life | 10 x 10^6 |
| Névleges ellenállóság impulzus feszültségnek | 4kV |
| Névleges szigetelési feszültség | 250V |
| Védelem | IP20 |
| Környezeti hőmérséklet | -20C to +55C |
| Tömeg | 300g |
| Csavaros csatlakozás | |
| 22.5mm DIN sín szélesség |
