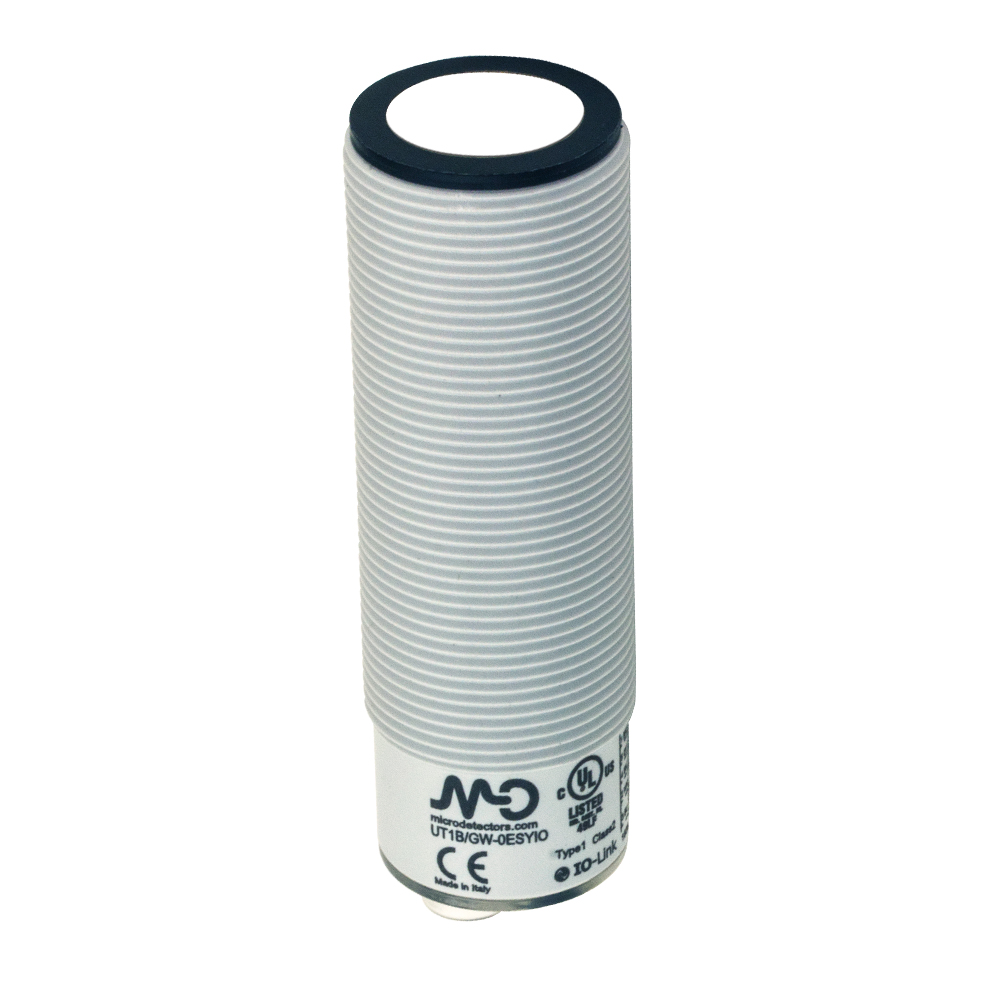

UT1B Ultrahangos érzékelő, 1 x NPN - NO/NC + 0...10 V 250-3500 mm M12 csatlakozó, műanyag ház, cULus

Csatlakozás
M12 csatlakozó
Kapcsolási távolság
250...3500 mm
Elérhetőség: Rendelhető
Gyártó: M.D. Micro Detectors
Cikkszám: UT1B/G9-0ESY
Gyártó cikkszám: UT1B/G9-0ESY
Nem értékelt
UT1 M30 Ultrahangos Érzékelők

Leírás

M.D.Micro Detectors UT1 Ultrahangos Érzékelők

UT1B Ultrahangos érzékelő, 1 x NPN - NO/NC + 0...10 V 250-3500 mm M12 csatlakozó, műanyag ház, cULus

Általános jellemzők:

  • 1 x NPN - NO/NC + 0...10 V  kimenet
  • Állítható hiszterézis funkció: programozható szintekre specifikus kettős digitális kimenettel rendelkező változatok,
  • A tanítás gomb segítségével gyors betanítás és munkaterület beállítás ("ablak tartomány" betanítása  vagy egypontos tanítás)
  • Két többfunkciós LED: narancssárga LED a beállítási folyamathoz és a kimenet típusához, valamint zöld LED a cél beállításához
  • M12 csatlakozó, műanyag ház, IP67 védelem,
  • Maximális érzékelési távolság: 3500mm

Csatolt dokumentumok

Paraméterek

Funkció Ultrahangos érzékelő
Kimenet 0-10 V + NPN - NO/NC
Nominal sensing distance 3500mm
Minimum sensing distance (blind zone) 250mm
Beam angle 12° ± 2°
Switching frequency 1Hz
Response time 1s
Hysteresis 1% off full scale value
Repeat Accuracy 0,10%
Resolution 4mm
Linearity error. 1%
Operating temperature - 20°C…+ 70°C
thermal compensation Yes
temperature drift ±5%
ripple 5 %
leakage current ≤ 10 μA @ 30 Vcc
output voltage drop 2.2 V max. (IL = 100 mA)
no-load supply current 25 mA
output current (digital output) 100 mA
minimum load resistance (analog voltage output) 3 k Ω
set point adjustment Teach-In button (UT**/G*-****) - Remote Teach-in by cable (UT**/H*-****)
power on delay ≤ 400 ms (digital output)
power on delay ≤ 9600 ms (analogue output)
power supply protections polarity reversal, transient
digital output electrical protection short circuit (auto reset), overvoltage pulses
analog output electrical protections overvoltage pulses
EMC conforming to EMC Directive, according to EN 60947-5-2
protection degree IP67 (EN60529); NEMA 4X(4)
housing material PBT/AISI 316L
active head material epoxy-glass resin AISI 316L + PBT
tightening torque 1.5 Nm (plastic housing) / 100 Nm (metallic housing)
LED Green:ECHO - Yellow:output
weight 140 g
storage temperature - 30°C...+ 80° without freeze
