Tápellátás és csatlakozás PoE+ technológiával: Biztosítson tápellátást és adatátvitelt akár 4 eszköz számára 120 W-os teljesítménykerettel.
Alacsony profilú ipari kialakítás: Lapos ház DIN-sínre szerelhető kivitellel a könnyű telepítés érdekében.
5 db Ethernet: Elülső hozzáférésű Ethernet portok rendkívül kompakt formában.
Rugalmas tápbemenet: 7 – 57 VDC a különféle ipari rendszerekkel való kompatibilitás érdekében. (PoE tápigény: 44 - 57 VDC)

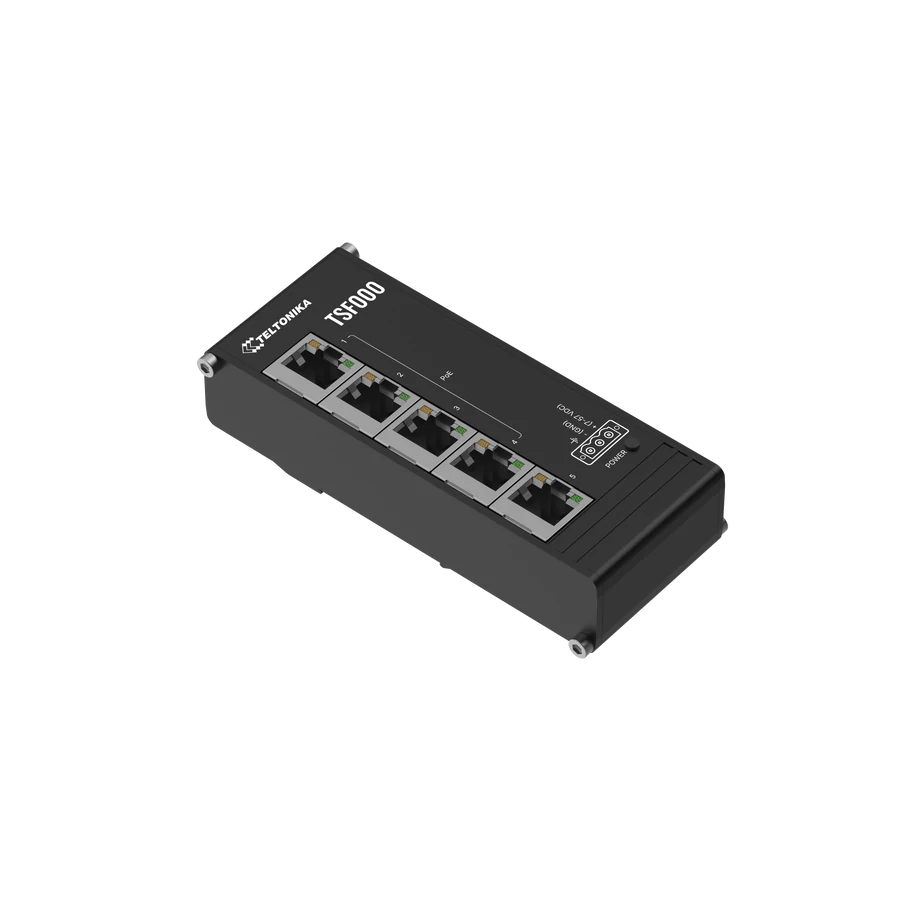

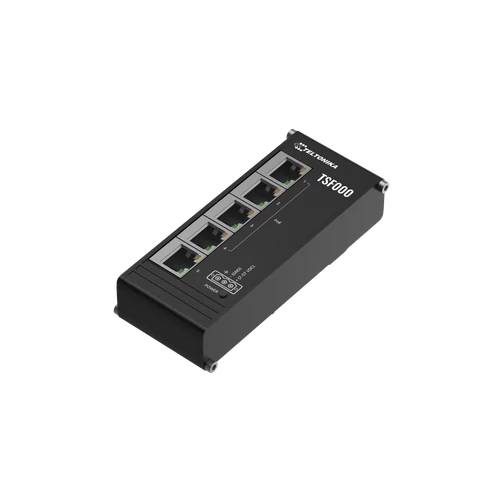

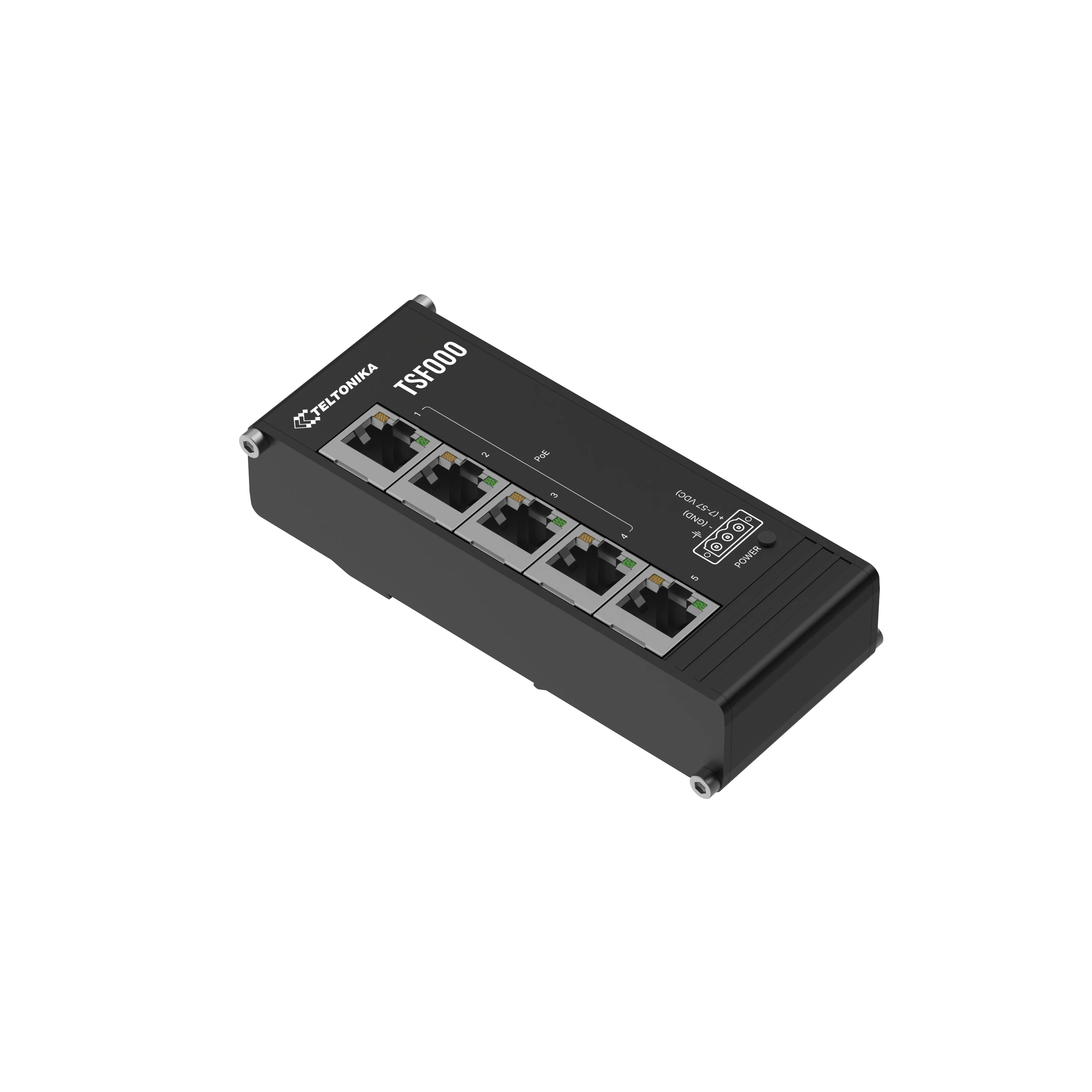

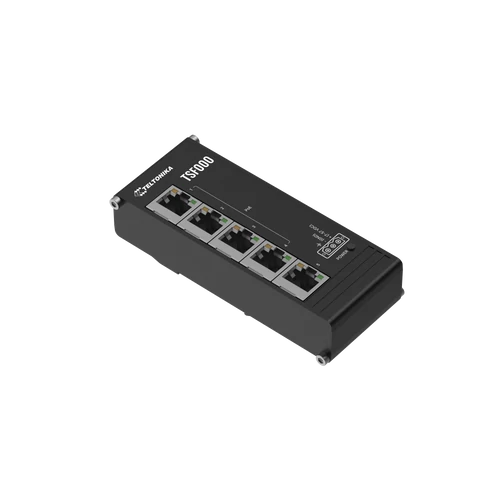

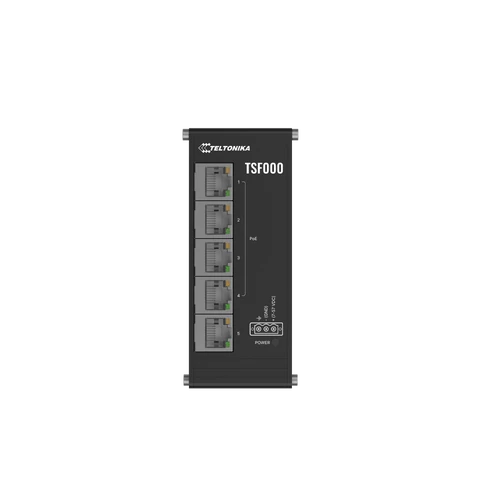

A TSF000 egy ultra-kompakt, nem menedzselhető ipari Ethernet switch, amelyet kifejezetten szűk helyekre és nagy teljesítményigényű PoE+ eszközök kiszolgálására terveztek. Az eloxált alumínium házba épített technológia ideális választás IP-kamerák, beléptető rendszerek és ipari szenzorok megbízható tápellátásához és adatátviteléhez.
Extrém kompakt kialakítás: A piacon egyedülálló, mindössze 28 mm szélességű készülékház lehetővé teszi a telepítést olyan zsúfolt vezérlőszekrényekbe is, ahol a hagyományos switchek már nem férnének el.
Nagy teljesítményű PoE+ (120W): Az 1–4. portok támogatják az IEEE 802.3at szabványt, így portonként akár 30W teljesítményt is le tudnak adni, összesen 120W keretig.
Profinet Class A megfelelőség: Opcionálisan elérhető Profinet támogatás, amely kritikus fontosságú a modern gyárautomatizálási hálózatokban.
Ipari védelem: A széles tápfeszültség-bemenet (7 – 57 VDC) mellett a készülék fordított polaritás és túlfeszültség elleni védelemmel is rendelkezik.
Plug & Play telepítés: Nem igényel konfigurációt; az integrált DIN-sín konzol segítségével pillanatok alatt üzembe helyezhető.
Városi felügyeleti rendszerek: Kültéri szekrényekbe szerelt IP-kamerák tápellátása.
Gyártósori automatizálás: PLC-k, HMI-k és távoli I/O modulok összekapcsolása.
Logisztikai központok: Vonalkódolvasók és vezeték nélküli AP-k hálózati integrációja.
A TSF000 nem csupán egy switch, hanem a stabil ipari kommunikáció alapköve. A kiemelkedő, 10 Gbps nem blokkoló sávszélesség és a 2K MAC címtábla garantálja, hogy hálózata még a legintenzívebb adatforgalom mellett is stabil maradjon.
Szabványos csomag*
TSF000
3-pin tápcsatlakozó
Gyors üzembehelyezési útmutató
Csomagolódoboz
*A szabványos csomag tartalma a szabványos rendelési kódoktól függően eltérő lehet.
| Tulajdonság | Érték |
|---|---|
| Menedzselhetőség | Nem |
| IPARI PROTOKOLLOK | |
| Profinet | Profinet Class A megfelelőség (opcionális rendelési kóddal elérhető) |
| Ethernet | Ethernet |
| Ethernet | 5 db ETH port, 10/100 Mbps, auto MDI/MDIX keresztváltás támogatása |
| IEEE 802.3 sorozatú szabványok | 802.3i, 802.3u, 802.3x, 802.3az, 802.3p, 802.3Q |
| POE KIMENET | |
| PoE portok | 1-4. port |
| PoE szabványok | IEEE 802.3af (PoE, Type 1) és IEEE 802.3at (PoE+, Type 2), „Alternative A” mód |
| Maximális PoE teljesítmény portonként (PSE-nél) | 30 W |
| Teljes PoE teljesítménykeret (PSE-nél) | 120 W |
| Tápellátás | |

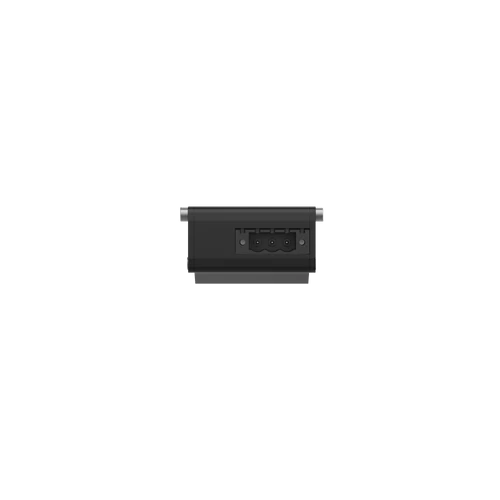

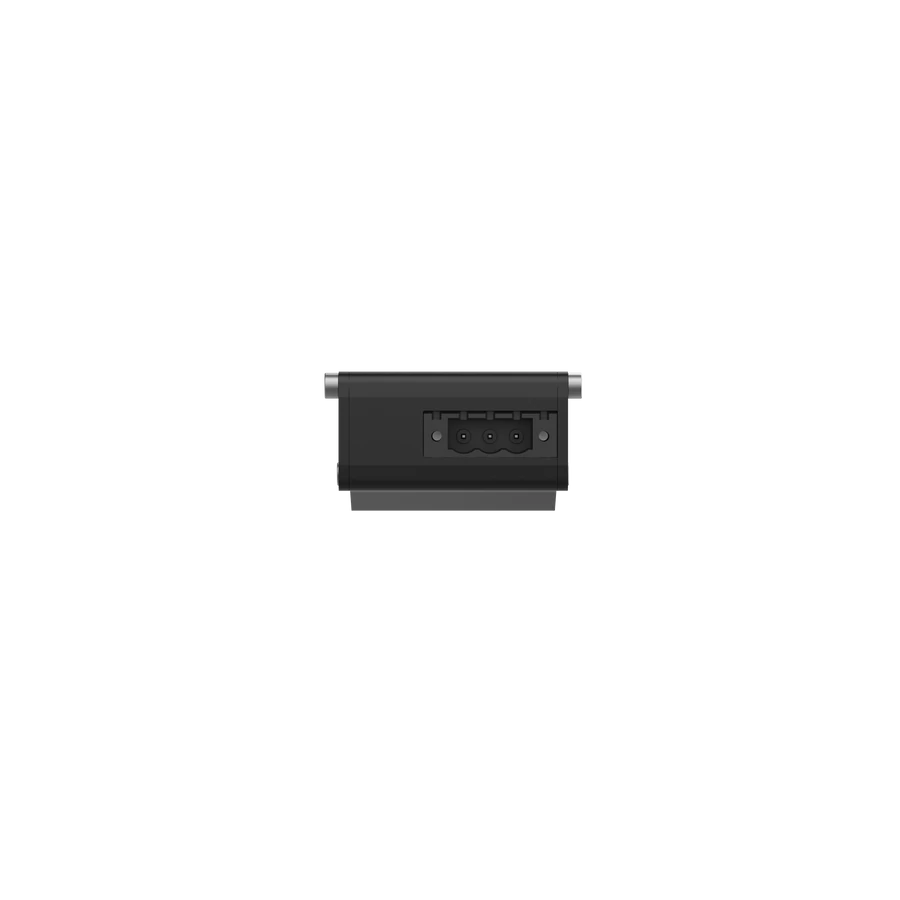

| Csatlakozó | 3-tűs ipari DC tápaljzat |
| Bemeneti feszültségtartomány | 7 – 57 VDC; túlfeszültség-védelem:60 Vmax; fordított polaritás elleni védelem:80 Vmax; túlfeszültség-hullám (surge) védelem:min. 64,4V / max. 71,2V letörési feszültség, 93,6V maximális záróirányú feszültség @ 4,3A maximális záróirányú lökőáram mellett |
| PoE-Out bemeneti feszültségtartomány | 44 – 57 VDC |
| Energiafogyasztás | Üresjárat:1 W / Max:1,5 W / PoE max:121 W |
| Fizikai interfészek | |
| Ethernet | 5 db RJ45 port, 10/100 Mbps |
| Állapotjelző LED-ek | 1 db Power LED, 10 db ETH állapotjelző LED |
| Tápellátás | 1 db 3-tűs ipari DC tápaljzat |
| Földelés | Földelő terminál a tápcsatlakozón |
| Fizikai specifikációk | |
| Ház anyaga | Eloxált alumínium ház és panelek |
| Méretek (Szé x Ma x Mé) | 113 x 28 x 50 mm |
| Súly | 142 g |

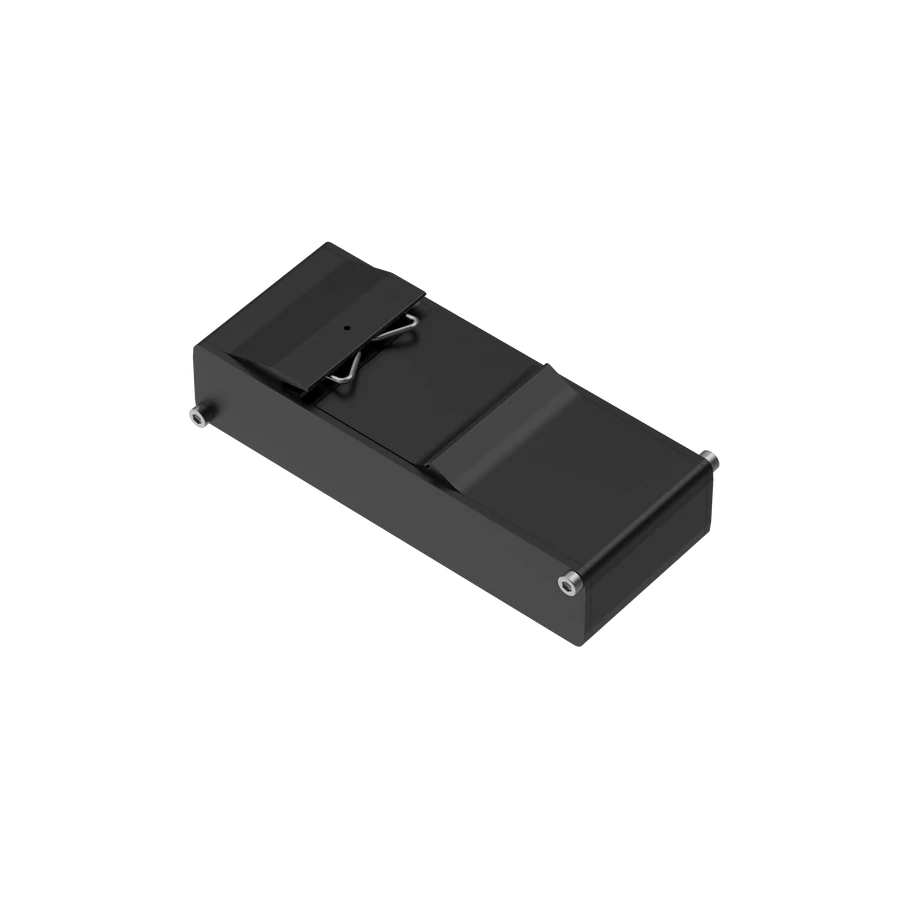

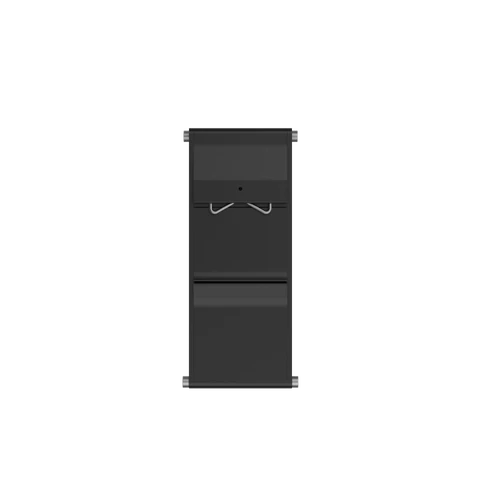

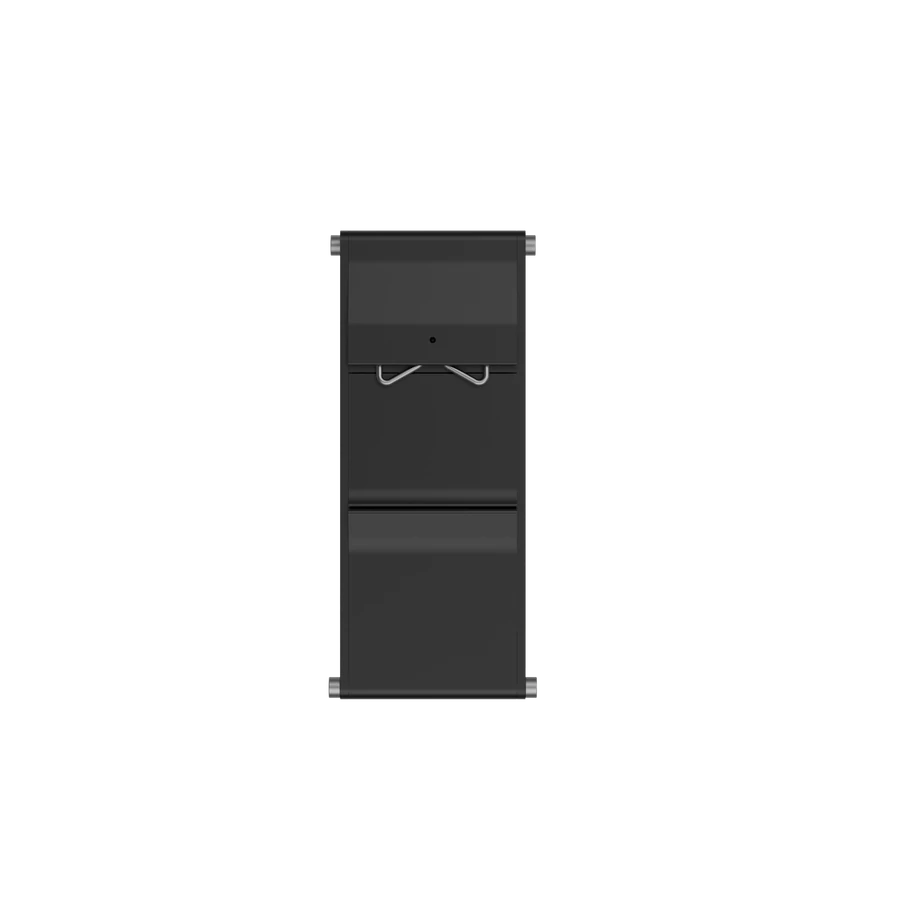

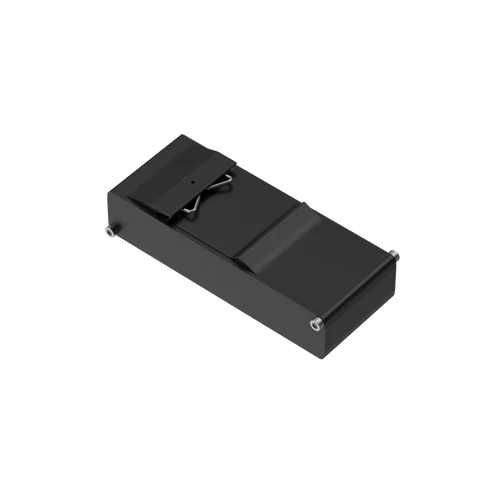

| Rögzítési lehetőségek | Integrált DIN-sín konzol |
| Üzemeltetési környezet | |
| Üzemi hőmérséklet | -40 °C és 75 °C között |
| Üzemi páratartalom | 5% és 95% között (nem kondenzálódó) |
| IP-védettségi fokozat | IP30 |
| Szabályozás és típusjóváhagyások | |
| Hatósági jelölések | CE, UKCA, RCM, CB, FCC, IC, WEEE |
| Teljesítményjellemzők | |
| Sávszélesség (nem blokkoló) | 10 Gbps |
| Csomagpuffer | 128 KB |
| MAC címtábla mérete | 2K bejegyzés |
| Jumbo frame támogatás | 9216 bájt |
