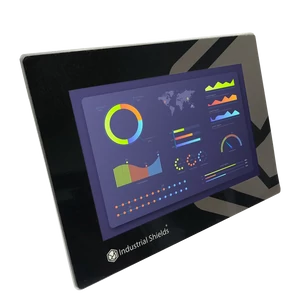

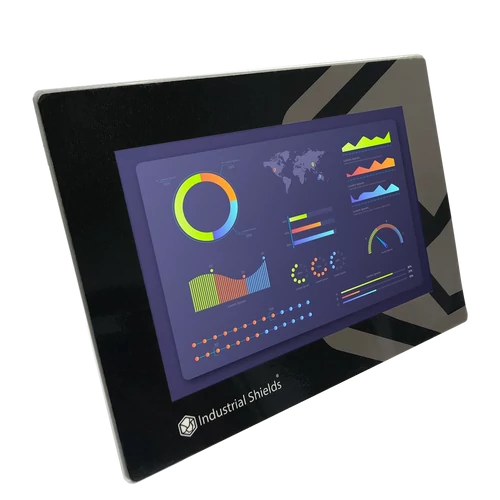

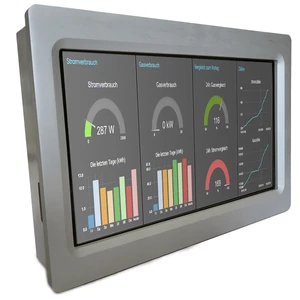

TouchBerry 10,1" Panel PC 10x I/O Raspberry Pi 4B CPU 4GB IP20
Ez a panel PC egy SD-kártyára telepített GNU/Linux (Raspbian/Ubuntu) operációs rendszeren alapul. Számos beépített interfésszel rendelkezik: Ethernet, USB, WiFi...
Az Ethernet port vagy a WiFi hálózat segítségével távolról vezérelheti a vezérlőrendszer összes paraméterét, adatát és bemenetét/kimenetét.
A Touchberry PI továbbá elegendő I/O-t tartalmaz ahhoz, hogy egyszerű automatizálási alkalmazásokban helyettesítse a PLC-ket.
A nyílt protokollok nemcsak más Industrial Shields PLC-kkel, hanem harmadik féltől származó eszközökkel és gépekkel is lehetővé teszik a kommunikációt.
Összetett rendszerekben hálózatot hozhat létre több TOUCHBERRY PI között. Integrált felügyeleti és vezérlési megoldást nyújtva egész gyártóüzemek számára, és valós idejű adatokat kéznél tartva.
HMI, gyártósorok, gépek vagy berendezések felügyeletéhez és vezérléséhez.
Különböző operációs rendszerek állnak rendelkezésre: Linux Raspbian/Ubuntu
Vezetéknélküli kapcsolat 2.4 GHz and 5.0 GHz IEEE 802.11ac
Gigabit Ethernet
RS232 - RS485
Kapacitív érintóképernyő , RTD2662 vezérlőchip, 900 nits 1280 x 800, 16:9 formátum
10x GPIO 5-24Vdc feszültséggel
| Tulajdonság | Érték |
|---|---|
| Képernyő | 10.1” Kapacitív RTD2662 controller chip, 900 nits 1280 x 800, 16:9 |
| RAM | 4GB |
| Tápfeszültség | 12 - 24Vdc |
| GPIO | 3x Digitális Bemenet (2) x Analóg Bement ( 0 - 10 Vdc vagy 4 - 20 mA jumperekkel konfigurálható) (5) x Digitális kimenet |
| GPIO feszültség | (5-24Vdc) konfigurálható |
| Wi-Fi & BLE | támogatott Wireless LAN / 2.4 GHz and 5.0 GHz IEEE 802.11ac wireless, |
| Ethernet | 1 x Gigabit Ethernet |
| Kommunikáció | 1x RS485 Half/full Duplex és 1x RS232 1x Serial TTL (UART), I2C, SPI, , USB |
| GPU | Broadcom VideoCore VI, OpenGL ES 3.0 |
| CPU | Quad-Core ARM Cortex - A72 1.5GHz |
| Adattárolás | SD / MMC / SDIO slot |
| Védettség | IP20 |
