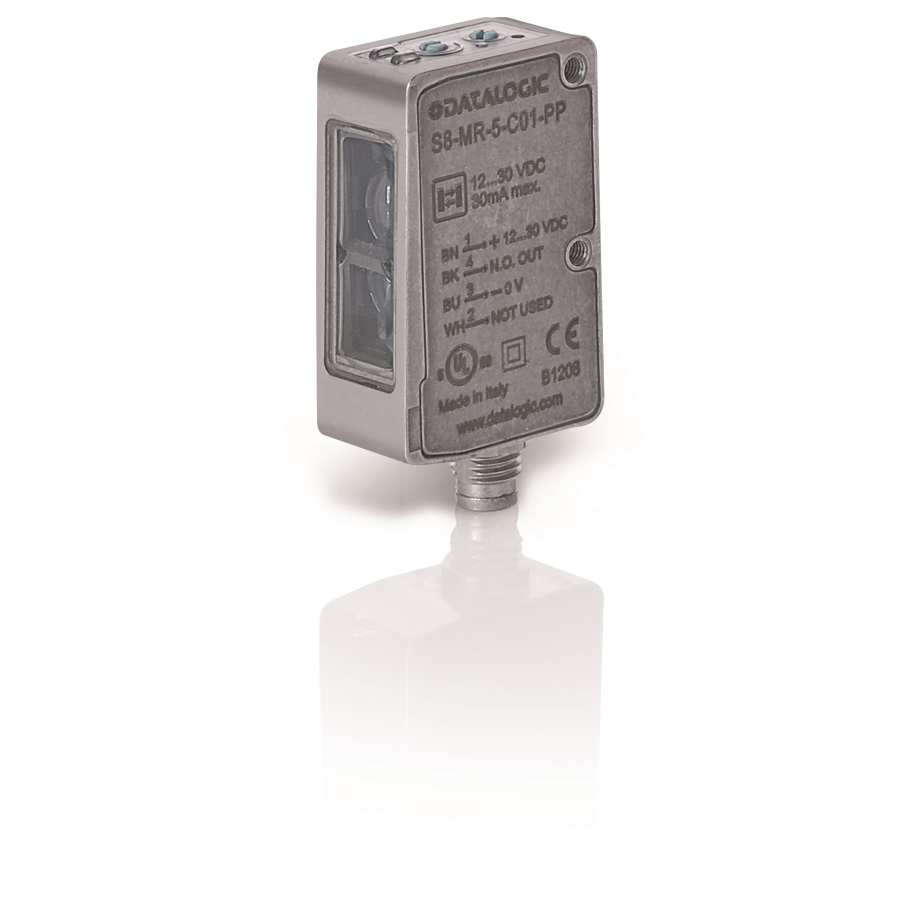

S8-MR-5-B01-NN Prizmás Polarizált Optikai Érzékelő, LED, NPN, M8 csatlakozó, Rozsdamentes acél IP69K, Sn:0,1…5 m

Csatlakozás
M8 Csatlakozó
Kapcsolási távolság
0,1…5 m
Elérhetőség: Rendelhető
Gyártó: Datalogic
Cikkszám: S8-MR-5-B01-NN
Gyártó cikkszám: 950801420

S8-MR-5-B01-NN Prizmás Polarizált Optikai Érzékelő, LED, NPN, M8 csatlakozó, Rozsdamentes acél IP69K, Sn:0,1…5 m

Csatolt dokumentumok

Leírás

S8-MR-5-B01-NN Prizmás Polarizált Optikai Érzékelő, LED, NPN, M8 csatlakozó, Rozsdamentes acél IP69K, Sn:0,1…5 m

A Datalogic Datalogic S8 érzékelő sorozat a legnehezebb detektálási feladatok megoldására született mint  például a túl kicsi, túl gyors, túl világos, túl fényes célobjektumok érzékelése.

Rendkívüli teljesítmény nyújt amellett hogy egészen kompakt méretekkel (14x42x25 mm) rendelkezik.

Paraméterek

Funkció Prizmás polarizált optikai érzékelő
Kimenet NPN NO
Power supply Vdc 12…30 V
Approximate dimensions (mm) 14x42x25
Housing material ABS, Stainless Steel AISI 316L
Mechanical protection IP69K (Stainless Steel AISI 316L vers.), IP67
Power supply 12 … 30 Vdc (battery inversion protected)
Ripple 2 Vpp max.
Consumption (output current excluded) 30 mA; 35 mA (mod. S8...M01); 20 mA (mod. S8...F), 15 mA (mod. S8...G) max.; 40mA max. all IO-Link Models
Light emission red LED 660 nm (mod. S8…B01/C/M/G/T) RGB LEDs:blue 465 nm, green 520 nm, red 630nm with automatic selection (mod. S8…W) UV LED 375 nm (mod. S8…U) red Laser 645..665 nm (mod. S8…B51/B53/M) Class 1
Sensitivity Settin 8-turn distance adjustment trimmer (mod. S8…M53/M) / teach-in push button (mod. S8…B53/B53...OZ/M53/W03/W03...OZ/W13/T53/T53...OZ/U03/U03...OZ) remote input (mod. S8…M53)mono-turn trimmer (mod. S8…B01/C/F/M/T51)
Operating mode automatic auto adjustement (mod. S8…W/T50) remote input (mod. S8…M53) LIGHT / DARK mono-turn trimmer (mod. S8…B/C/F/T51/T53/U)
Indicators yellow OUTPUT LED (all models excl. mod. S8...G), OUTPUT/ALARM LED (mod. S8…M53/M/C) green POWER LED
Output PNP or NPN N.O. ; PNP/NPN/Push Pull fully configurable outputs for all IO-Link models (S8...B53/T53/W03/U03...OZ)
Output current 100 mA (overload protection and short circuit)
Saturation voltage 2 V max.
Response time 1 ms (mod. S8…M53/M) 500 μs (mod. S8…B/F/C) 250 μs (mod. S8…T/T53...OZ IO-Link) 100 μs (Laser vers. mod. S8…M) 50 μs (mod. S8…W00/W03/W03..OZ IO-Link and Laser mod. S8…B51/B53...OZ IO-Link) 20 μs (mod. S8…W13) 250 μs…1 ms (mod. S8…U) and U03...OZ IO-Link
Switching frequency 500 Hz (mod. S8…M53/M) 1 kHz (mod. S8…B/F/C) 2 kHz (mod. S8…T/T53...OZ IO-Link) 5 kHz (Laser vers. mod. S8…M) 10kHz (mod. S8…W00/W0/W03..OZ IO-Link and Laser mod. S8…B51/B53...OZ IO-Link) 25 kHz (mod. S8…W13) 500 Hz…2 kHz (mod. S8…U) and U03...OZ IO-Link
Connection M8 4-pole connector, 150 mm length Ø 4 mm cable with M12 4-pole connector (pig-tail vers.)
Dielectric strength 1500 VAC 1 min between electronic parts and housing
Insulating resistance >20 MΩ 500 VDC between electronic parts and housing
Mechanical protection IP67, IP69K (mod. S8-M)
Ambient light rejection according to EN 60947-5-2
Vibrations 0.5 mm amplitude, 10 … 55 Hz frequency, for every axis (EN60068-2-6)
Shock resistance 11 ms (30 G) 6 shocks per every axis (EN60068-2-27)
Housing material ABS, Stainless Steel AISI 316L
Optical window material window in PMMA; lens in PC
Operating temperature -10 … 55 °C
Storage temperature -20 … 70 °C
Weight 12 g max. conn. vers., 50 g pig-tail vers., 70 g max. (mod. S8-M)
