A WisBlock 100014 Interfész Modul a RAKwireless WisBlock sorozat része.
Ez az Interfész Modul analóg bemeneti portokkal bővíti a WisBlock rendszert és megkönnyíti bármely 0–5 V-os analóg interfészt használó érzékelő csatlakoztatását.
A 100014 2 analóg bemeneti porttal rendelkezik, amelyek a WisBlock Core modul ADC portjaihoz csatlakoznak. Ezen kívül I2C interfész csatlakozás is elérhető a krimp terminálon.
Egy WisBlock Base és egy WisBlock Core modullal kombinálva nem probléma többé analóg jelet használó ipari szenzorok és aktuátorok csatlakoztatása. A megszerzett adatok elküldhetők LoRaWan® kommunikációval, LoRa® pont-pont kapcsolaton WiFi, GSM vagy BLE kommunikáción keresztül.
A 100014 ideális akkumulátoros alkalmazásokhoz is alacsony energiafogyasztása miatt. Ezenkívül a WisBlock rendszer lehetővé teszi a modul teljes kikapcsolását, hogy még jobban csökkentse a rendszer energiafogyasztását.
A RAK5811 WisBlock interfész modult úgy tervezték, hogy modulárisan része legyen egy gyártásra kész IoT-megoldásnak, egy WisBlock Core és egy Base modullal kombinálva. A RAKWireless szabványosította a modulok alaplapokhoz való csatlakoztatásának módját a WisBlock interfész csatlakozókkal. Ez a szabványos csatlakozó egy kicsi, nagy sűrűségű csatlakozó, amely nemcsak helyet takarít meg az áramköri kártyákon, hanem lehetővé teszi a nagy sebességű kommunikációs busz megvalósítását is.

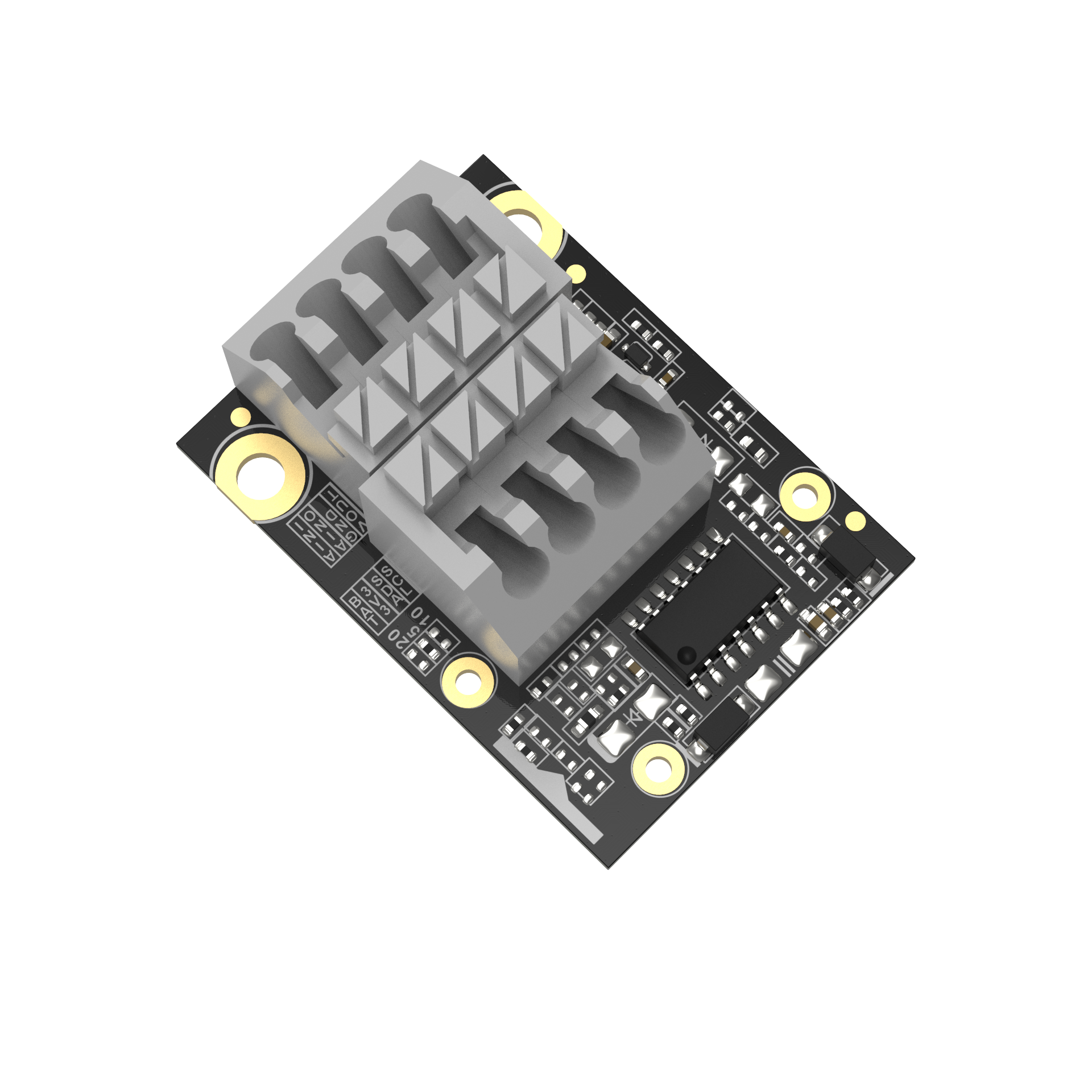

Az RAK5811 egy 0-5 V-os analóg bemeneti interfész modul. A jel az IO buszon keresztül a WisBlock Core modulhoz kerül. A WisBlock Core modulon belül az MCU digitalizálja a jelet, és a mintavételezett adatokat például egy LoRa adó-vevőn keresztül továbbítja.
Az RAK5811 modul két 0-5 V-os analóg bemeneti csatornával rendelkezik. Belül egy nagy pontosságú műveleti erősítő működik, amely széles üzemi hőmérséklet-tartományt támogat, jelerősítésre és -átalakításra szolgál.
Ezenkívül ez a modul 12 V-os tápegységet is tartalmaz. A tápegység egy műveleti erősítőhöz csatlakozik, és a külső érzékelők táplálására szolgál. A 0-5 V-os érzékelők csatlakoztatása a gyors krimp terminálon keresztül történik, speciális szerszámok nélkül, ez leegyszerűsíti a telepítési folyamatot a helyszínen.
Főbb jellemzők:
2 analóg bemeneti port
10mV pontosság
12 V kimenet külső érzékelők táplálására
0-5V bemeneti tartomány
Analóg-digitális átalakító modul
Alacsony energia fogyasztás
Kis méret: 35 mm x 25 mm
| Tulajdonság | Érték |
|---|---|
| Analog Input Interface | 2 channels of 0-5 V |
| Analog Sampling Resolution | 5 mV |
| Analog Sampling Accuracy | 1% |
| Analog maximum input voltage | 5.3 V (There is a risk to burn the circuit surpassing this limit.) |
| Analog Port ESD Protection Level | 2 kV HBM |
| Operational Amplifier Gain | 3.0 |
| Input Voltage | 3.0 V – 3.6 V |
| Input Current | Maximum 100 mA |
| Output Voltage | 12 V |
| Output Current | Maximum 30 mA |
| Operating Temperature | -30 °C ~ 65 °C |
| Storage Temperature | -40 °C ~ 85 °C |
| Module Dimensions | 35 mm x 25 mm |
