A WisBlock 100003 Interfész Modul a RAKwireless WisBlock sorozat része.
A használatra kész SW könyvtár és oktatóanyag megkönnyíti az RS485 interfészt használó érzékelők csatlakoztatását.

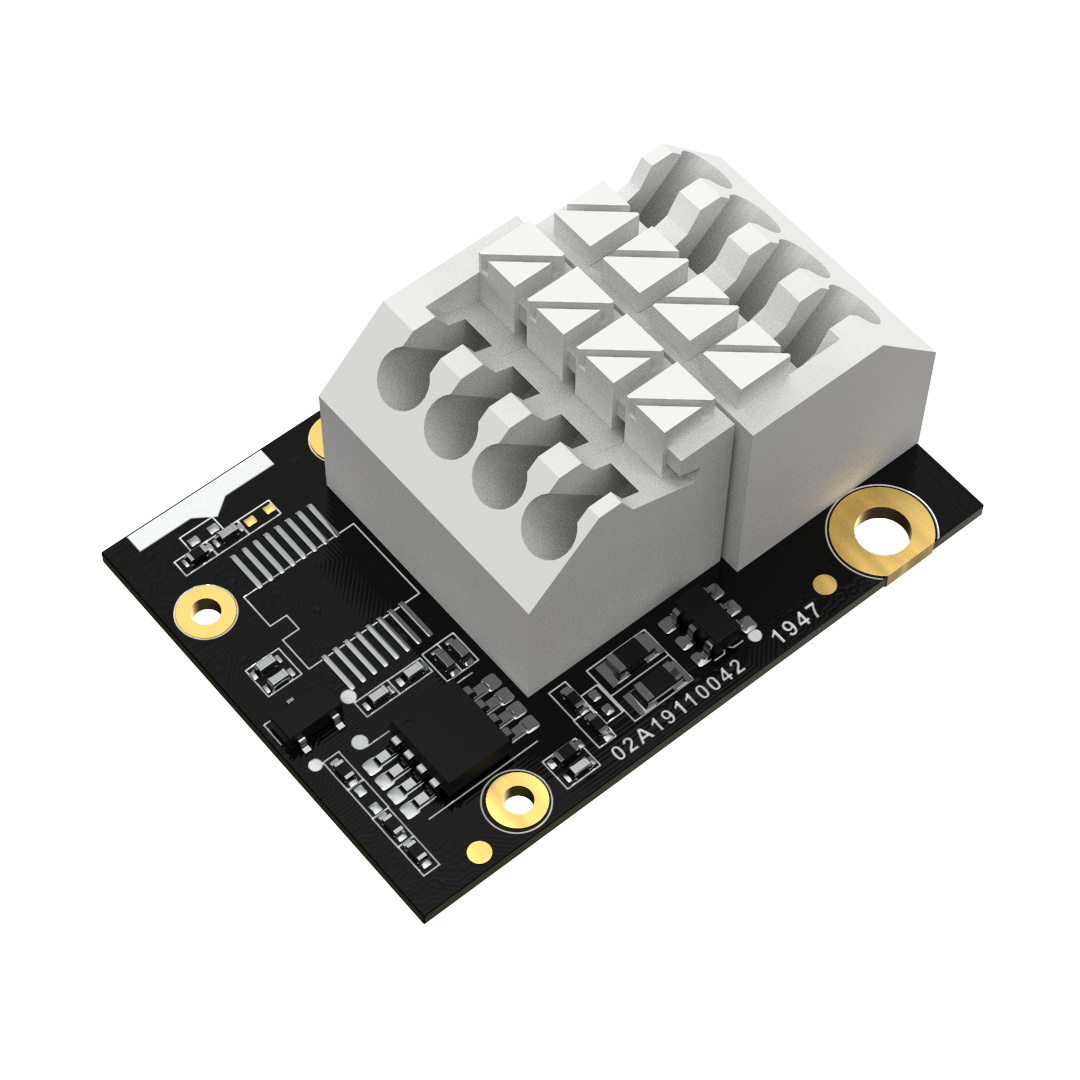

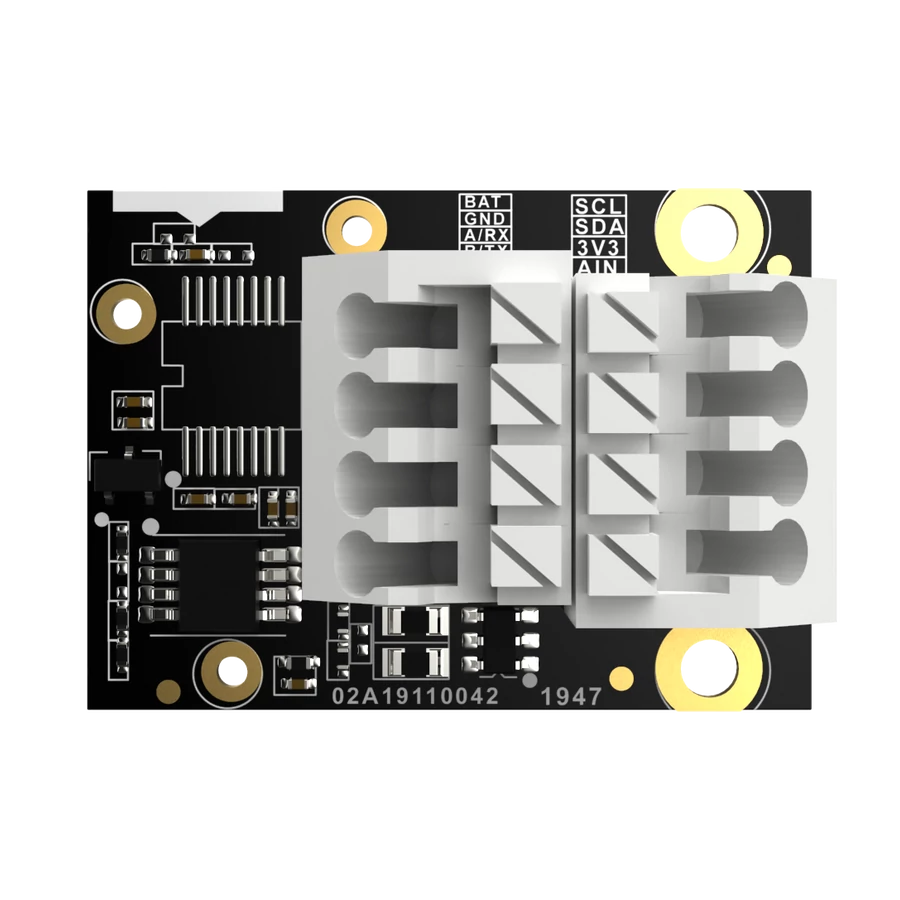

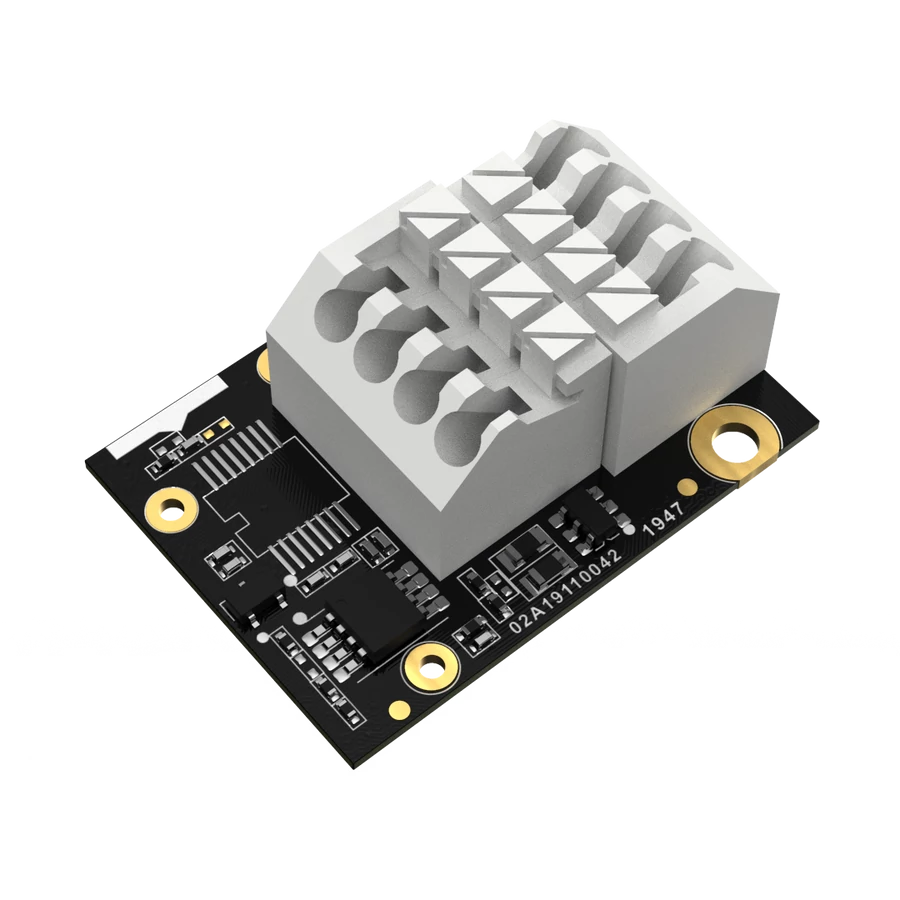

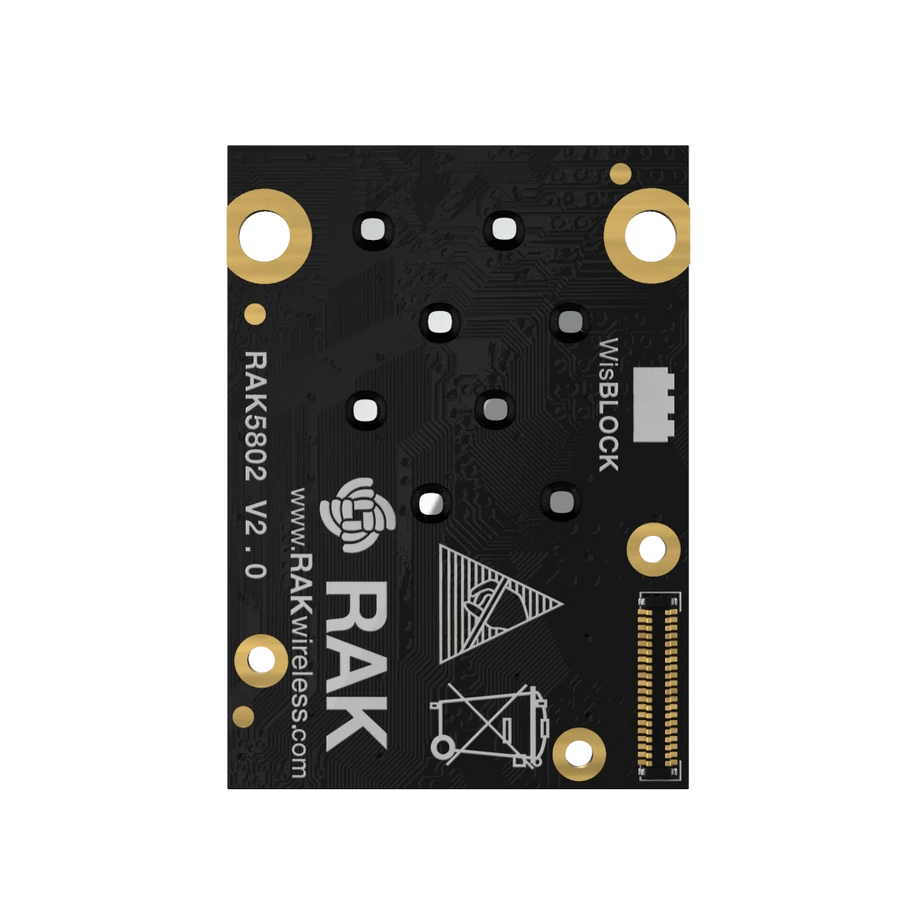

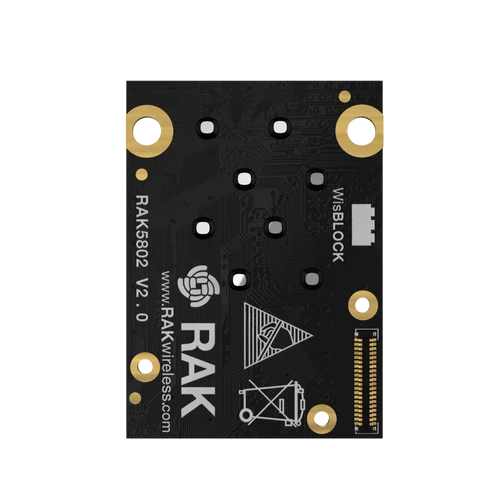

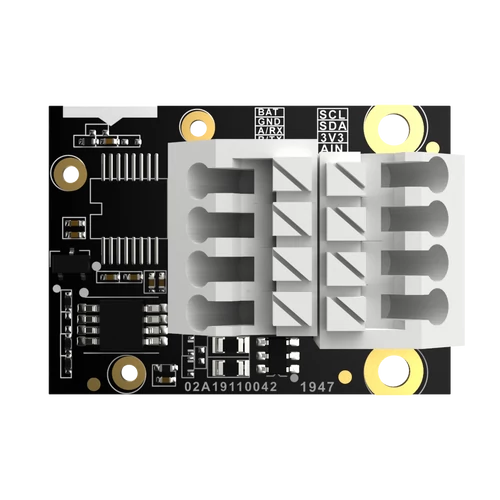

A RAK5802 egy RS485 interfészt támogat, elemmel és 3,3 V-os kimenettel rendelkezik az érzékelők táplálására. Ezen kívül I2C interfész csatlakozás is elérhető a krimp terminálon.
Egy WisBlock Base és egy WisBlock Core modullal kombinálva nem probléma többé az RS485 interfészt használó ipari szenzorok és aktuátorok csatlakoztatása. A megszerzett adatok elküldhetők LoRaWan® kommunikációval, LoRa® pont-pont kapcsolaton WiFi, GSM vagy BLE kommunikáción keresztül.
A 100003 ideális akkumulátoros alkalmazásokhoz is alacsony energiafogyasztása miatt. Ezenkívül a WisBlock rendszer lehetővé teszi a modul teljes kikapcsolását, hogy még jobban csökkentse a rendszer energiafogyasztását.
A RAK5802 WisBlock Interface modult úgy tervezték, hogy modulárisan része legyen egy gyártásra kész IoT-megoldásnak, egy WisBlock Core és egy Base modullal kombinálva.
A RAK5802 egy RS485 Modbus bővítőmodul, amely lehetővé teszi a felhasználók számára, hogy IoT-kapcsolatot biztosítsanak egy új/meglévő megoldáshoz RS485 interfésszel. Ez a modul az RS485 jeleket UART jelekké alakítja. Ezeket a jeleket a WisBlock Core modul belsejében található MCU gyűjti össze további adatátvitel céljából.
A RAK5802 modul egy RS485 interfésszel rendelkezik. A belsejében egy védelmi áramkör található az ESD veszélyek elleni védelem érdekében. A RAK5802 modul megfelel az IEC61000-4-2 szabványnak, és 18 kV-os HBM ESD-ig képes védeni.
Ezenkívül a RAK5802 egy I2C interfészt is támogat, ezt az I2C interfész használható külső érzékelők csatlakoztatására.
Főbb jellemzők:
RS485 interfész és Modbus protokoll.
Kompatibilis több WisBlock Core modullal, mint például az RAK4631.
Akár 16 RS485 csomópontot támogat
Támogatja a TX/RX jelek automatikus felismerését, nincs szükség DE jelre az RS485 chiphez.
Alacsony energiafogyasztású üzemmód. A modul kikapcsolható a WisBlock Core modullal, hogy energiát takarítson meg üresjárati időszakokban.
Fenntartott I2C bővítő interfész.
18 kV-os ESD védelmi szint.
Kis méret 35 mm x 25 mm
