A WisBlock 100012 Interfész Modul a RAKwireless WisBlock sorozat része.
Ez az Interfész Modul analóg bemeneti portokkal bővíti a WisBlock rendszert és megkönnyíti bármely 4-20mA-es analóg interfészt használó érzékelő csatlakoztatását.
A 100012 2 analóg bemeneti porttal rendelkezik, amelyek a WisBlock Core modul ADC portjaihoz csatlakoznak. Ezen kívül I2C interfész csatlakozás is elérhető a krimp terminálon.
Egy WisBlock Base és egy WisBlock Core modullal kombinálva nem probléma többé analóg jelet használó ipari szenzorok és aktuátorok csatlakoztatása. A megszerzett adatok elküldhetők LoRaWan® kommunikációval, LoRa® pont-pont kapcsolaton WiFi, GSM vagy BLE kommunikáción keresztül.
A 100012 ideális akkumulátoros alkalmazásokhoz is alacsony energiafogyasztása miatt. Ezenkívül a WisBlock rendszer lehetővé teszi a modul teljes kikapcsolását, hogy még jobban csökkentse a rendszer energiafogyasztását.
A 100012 WisBlock interfész modult úgy tervezték, hogy modulárisan része legyen egy gyártásra kész IoT-megoldásnak, egy WisBlock Core és egy Base modullal kombinálva. A RAKWireless szabványosította a modulok alaplapokhoz való csatlakoztatásának módját a WisBlock interfész csatlakozókkal. Ez a szabványos csatlakozó egy kicsi, nagy sűrűségű csatlakozó, amely nemcsak helyet takarít meg az áramköri kártyákon, hanem lehetővé teszi a nagy sebességű kommunikációs busz megvalósítását is.
A 100012 egy 4-20 mA-es áramhurok-bővítő modul, amely lehetővé teszi a felhasználók számára, hogy IoT-megoldást készítsenek 4-20 mA-es interfésszel rendelkező analóg szenzorokhoz. Ez a modul a 4-20 mA-es áramjelet a WisBlock Core modul (MCU) által támogatott feszültségtartományba konvertálja a további digitalizálás és adatátvitel érdekében.

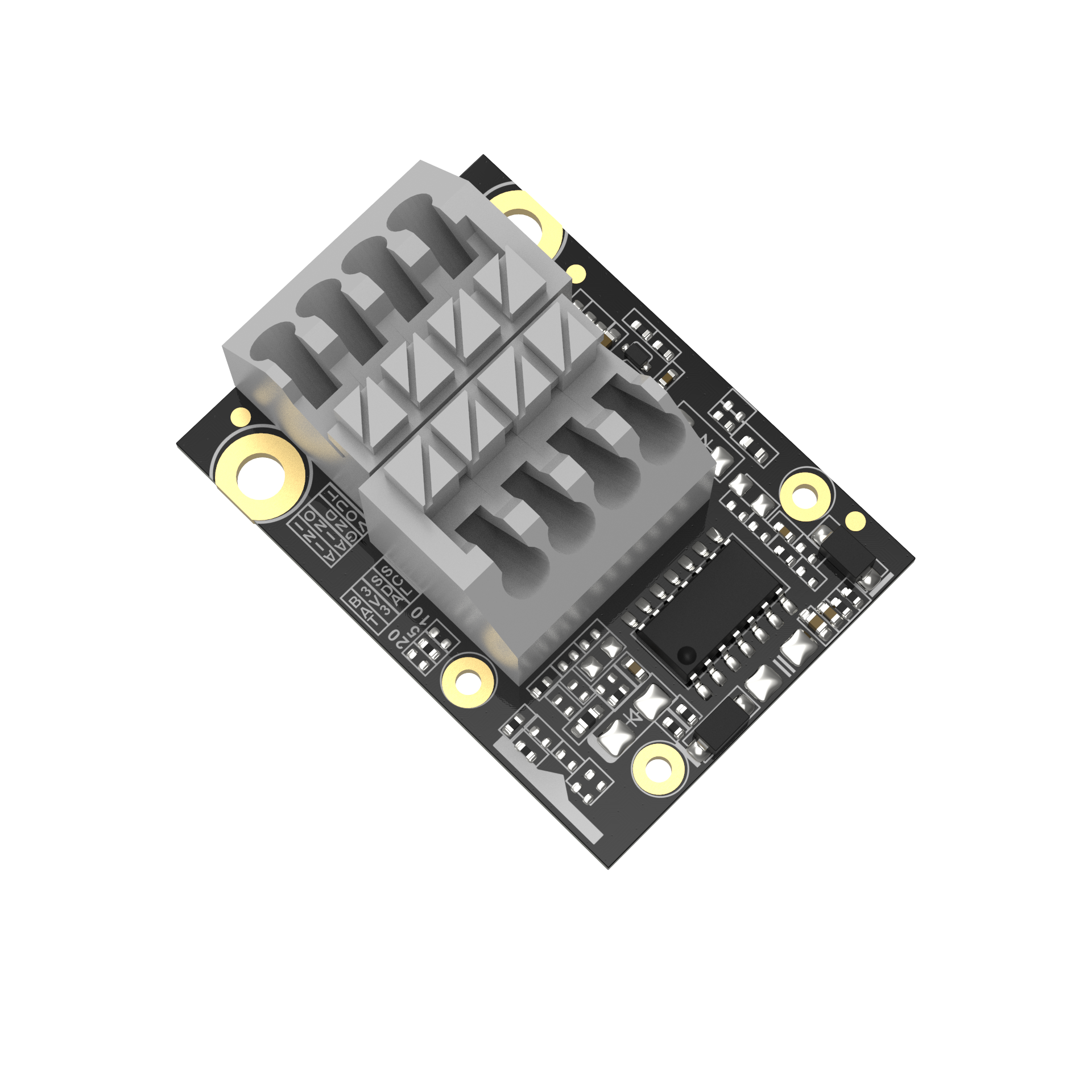

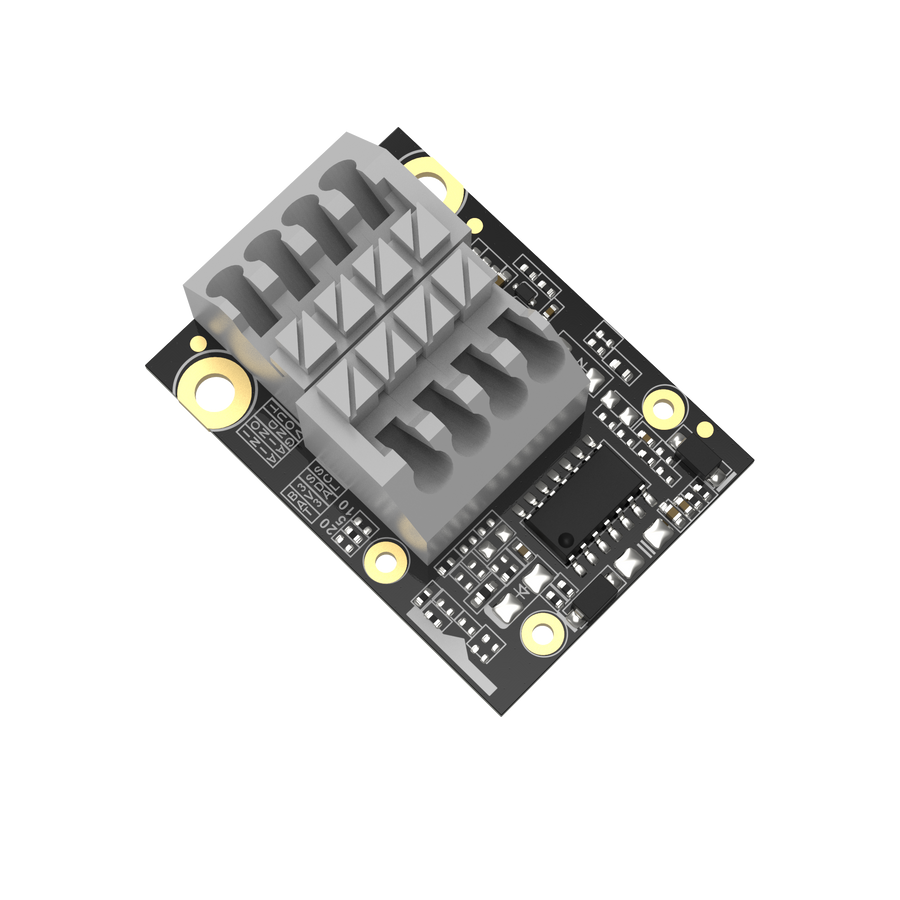

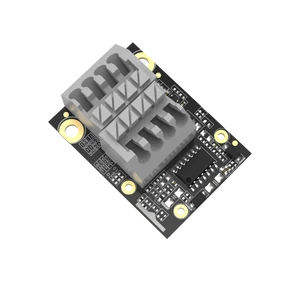

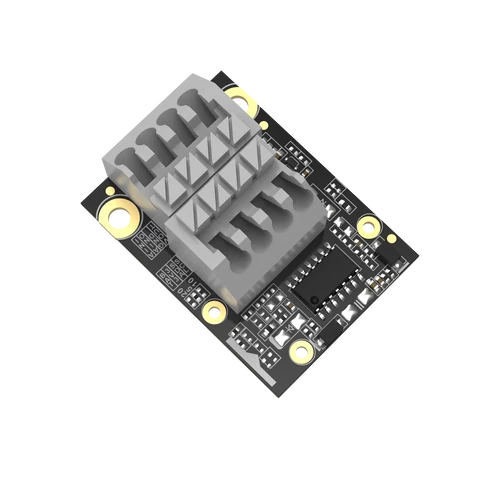

A RAK5801 modul két, 4-20 mA-es bemeneti csatornával rendelkezik. Belül egy nagy pontosságú műveleti erősítőt használnak jelerősítésre és -átalakításra, és számos üzemi hőmérsékletet támogat.
Ez a modul 12 V-os tápegységet tartalmaz, amely külső érzékelők táplálására használható. Az RAK5801 2-vezetékes, 3-vezetékes vagy 4-vezetékes 4-20 mA-es érzékelőhöz csatlakoztatható. A modul külső interfészét egy gyors krimp terminálon lehet elérni, amely lehetővé teszi a 4-20 mA-es érzékelők (beleértve a tápellátást) és az I2C busz csatlakoztatását. A gyors krimp terminálok speciális szerszámok nélkül használhatók, ami leegyszerűsíti a telepítési folyamatot a helyszínen
Főbb jellemzők:
Két 4-20 mA analóg bemenet
Kompatibilis több WisBlock Core modullal, mint például az RAK4631
0,005 mA konverziós pontosság
Támogatja az alacsony energiafogyasztású módot. A modul kikapcsolható a WisBlock Core modullal, hogy energiát takarítson meg üresjárati időszakokban.
12 V kimenet külső érzékelők táplálására
Fenntartott I2C bővítő interfész
Gyors krimp csatlakozók
2 kV-os ESD védelmi szinttel tervezve
Kis méret: 35 mm x 25 mm
| Tulajdonság | Érték |
|---|---|
| Analog Input Interface | 2 channels of 4-20 mA |
| Analog Sampling Resolution | 0.005 mA |
| Analog Sampling Accuracy | 1% |
| Analog Maximum Input Current | 25 mA (There is a risk to burn the circuit surpassing this limit.) |
| Analog Port ESD Protection Level | 2 kV HBM |
| Current Sampling Resistor | 49.9 Ω |
| Operational Amplifier Gain | 3.0 |
| Input Voltage | 3.0-3.6 V |
| Output Voltage | 12 V |
| Output Current | Maximum 30 mA |
| Operating Temperature | -30 °C ~ 65 °C |
| Storage Temperature | -40 °C ~ 85 °C |
| Module Dimensions | 35x25 mm |
