Leírás és Paraméterek

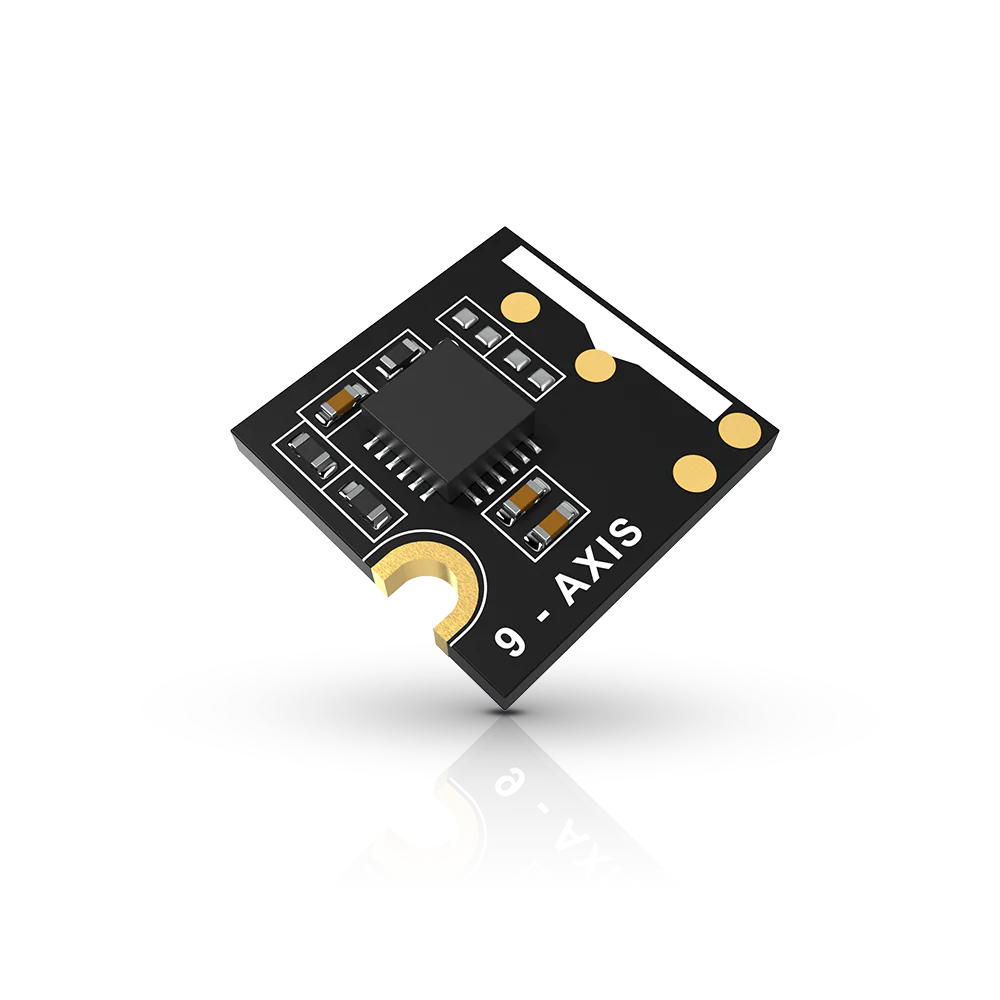

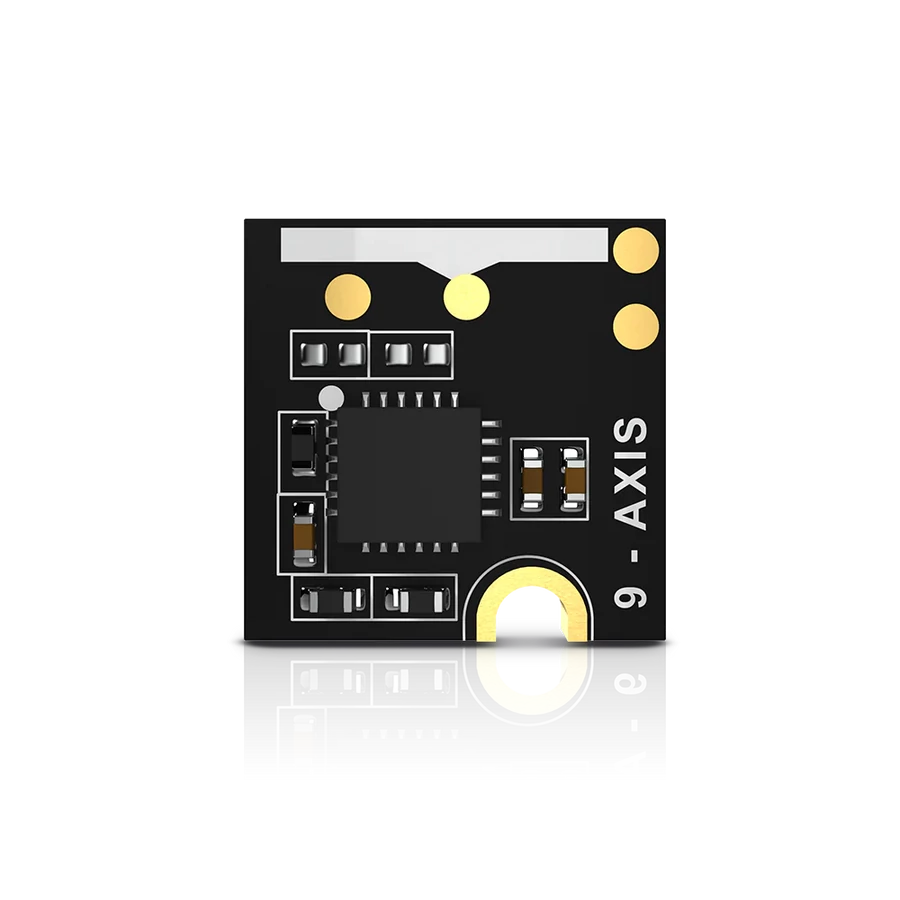

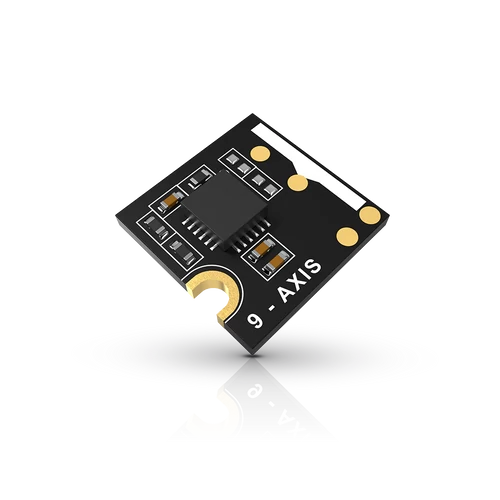

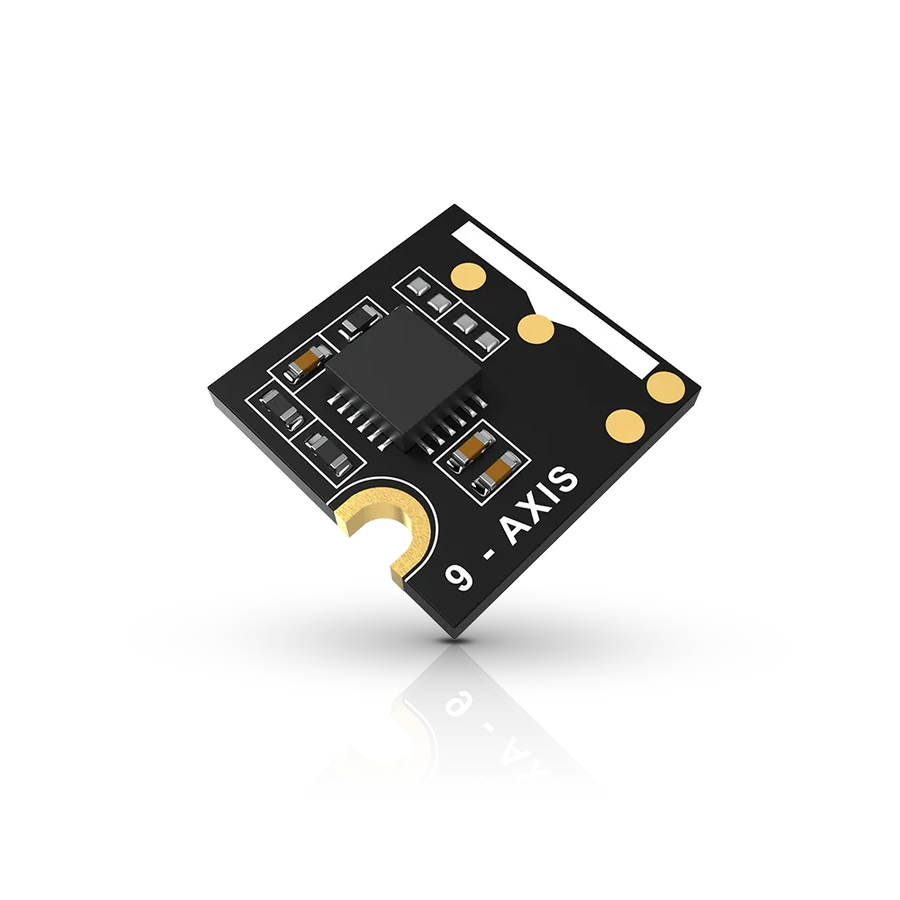

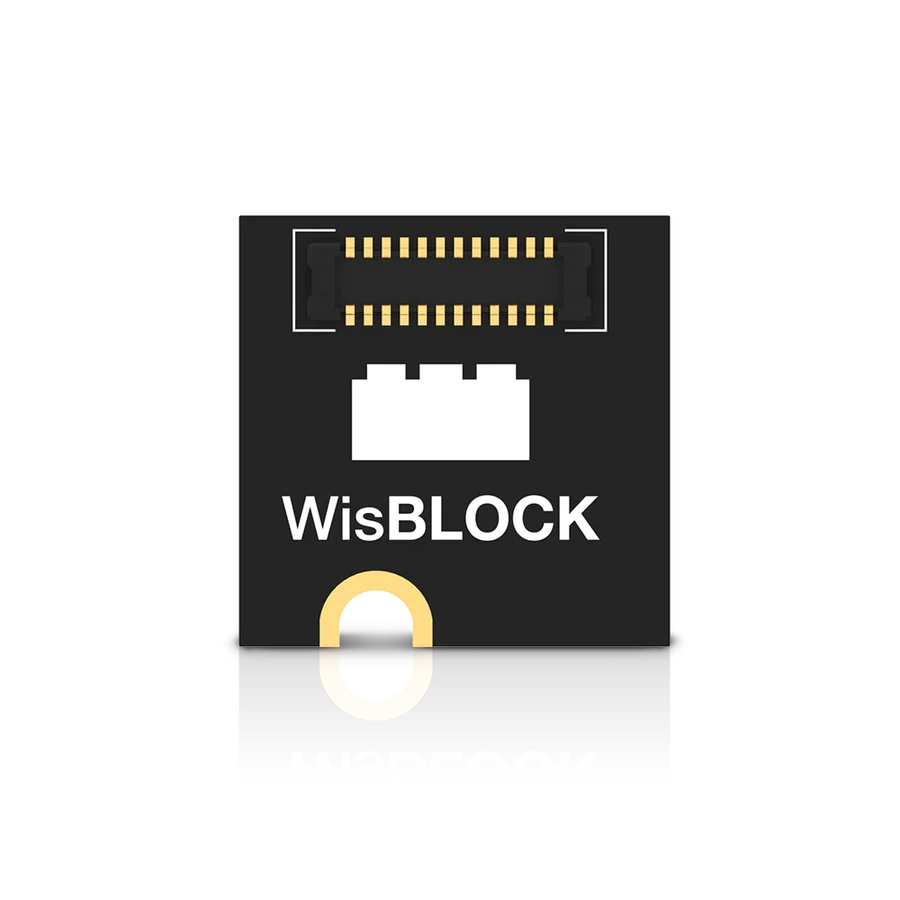

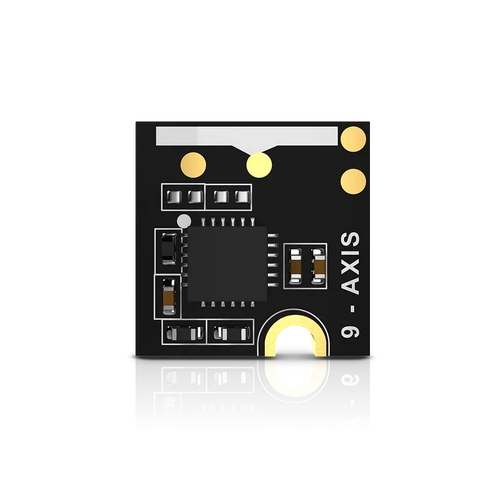

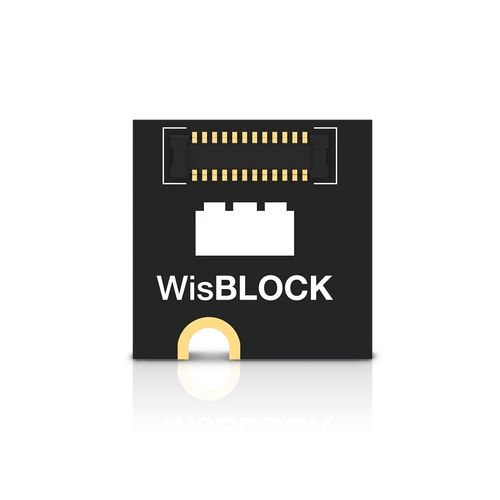

WisBlock RAK1905 TDK MPU-9250 9DOF 3 tengelyes giroszkóp + 3 tengelyes gyorsulásmérő + 3 tengelyes magnetométer Szenzor Modul
A RAK1905 a TDK MPU9250 9DOF mozgásérzékelőn alapul. Egy 3 tengelyes giroszkópot, 3 tengelyes gyorsulásmérőt és 3 tengelyes magnetométert tartlmaz egy modulba integrálva.
A RAK1905 skálája ±2g-tól ±16g-ig és ±250-tól ±2000 fok/sec-ig állítható az alkalmazás követelményeihez. A geomágneses érzékelő érzékelési tartománya ±4800 μT.
A RAK1905 egy WisBlock Core modullal kombinálva használatra kész rendszert alkot és felhasználható navigációs feladatokhoz, elfordulás és tájolás érzékeléshez, dőlésérzékeléshez, platformstabilizálás érzékeléséhez és a robotrendszerekhez. A megszerzett adatok elküldhetők LoRaWan® kommunikációval, LoRa® pont-pont kapcsolaton WiFi, GSM vagy BLE kommunikáción keresztül.
A RAK1905 ideális akkumulátoros alkalmazásokhoz alacsony energiafogyasztása miatt.
Főbb jellemzők:
-
TDK MPU9250 9DOF érzékelő
-
Alacsony energia fogyasztás
-
Állítható giroszkóp érzékelési tartomány ±250, ±500, ±1000, ±2000°/sec
-
Állítható gyorsulásmérő érzékelési tartomány ±2g, ±4g, ±8g and ±16g
-
Magnetométer teljes érzékelési tartománya: ±4800μT
-
Digital Motion Processor(DMP)
-
I2C Interface
-
Tápfeszültség: 3.3V
-
Modul mérete: 10 X 10 mm
A 100103 használatához legalább egy WisBlock Alap modulra szükség van a modul csatlakoztatásához. Ezenkívül az érzékelő használatához egy WisBlock Core modulra is szükség van.
