Leírás és Paraméterek

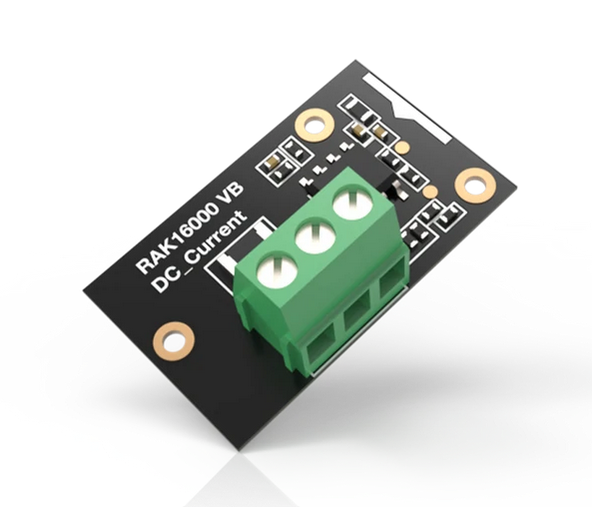

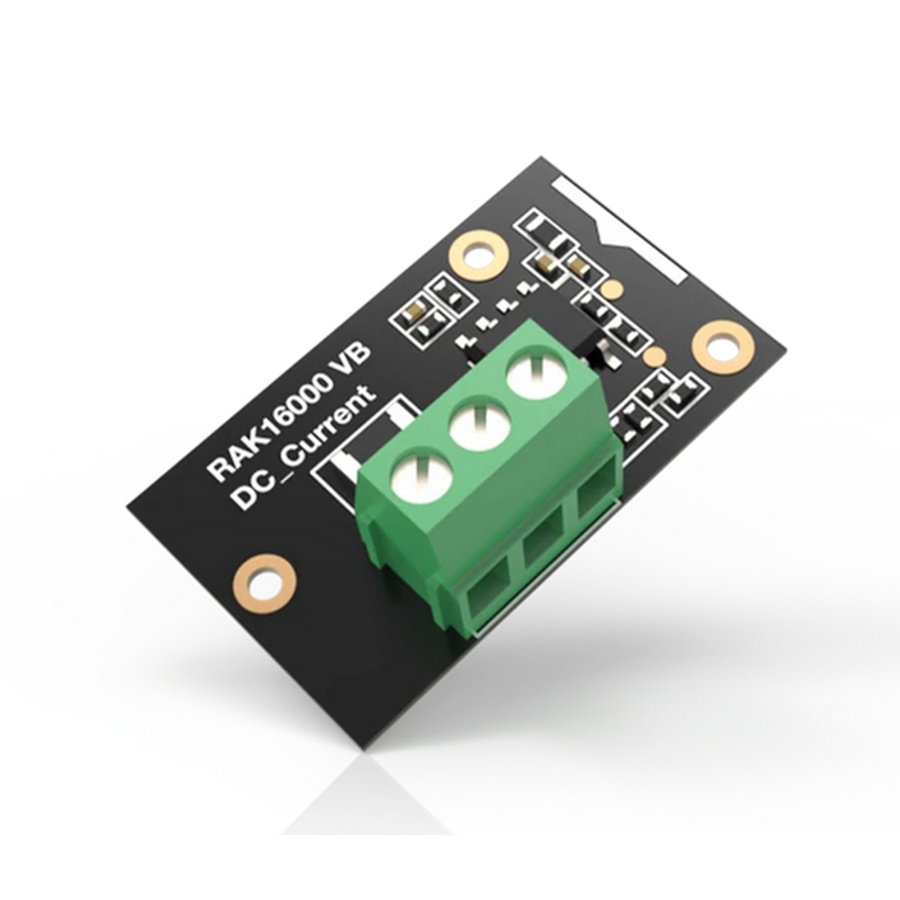

A WisBlock RAK16000 egy egyenáram-érzékelő modul. 0 és 3 A közötti egyenáramot képes mérni 0 és 26 V közötti egyenfeszültség mellett. Szorozzuk meg a feszültség és áram értékeket, és megkapjuk az energiafogyasztást. A RAK16000 a Texas Instruments INA219BID áram/teljesítmény monitor chipjét használja.
Főbb jellemzők:
-
Texas Instrument INA219 érzékelő
-
Egyenfeszültség mérése 0 ... 26 V közötti tartományban
-
Egyenáram mérés 0 .. 3 A tartományban
-
Az egyenáram mérés pontossága 0,5%
-
A 100 mΩ-os sönt ellenállás 0,1 mA áram LSB-t képes megvalósítani
-
I2C interfész
-
3,3 V tápellátás
-
Modul mérete: 15 x 25 mm
A 100047 használatához legalább egy WisBlock Alap modulra szükség van a modul csatlakoztatásához. A WisBlock Alap modul a 100047 modul tápegysége. Ezenkívül az érzékelő használatához egy WisBlock Core modulra is szükség van.
