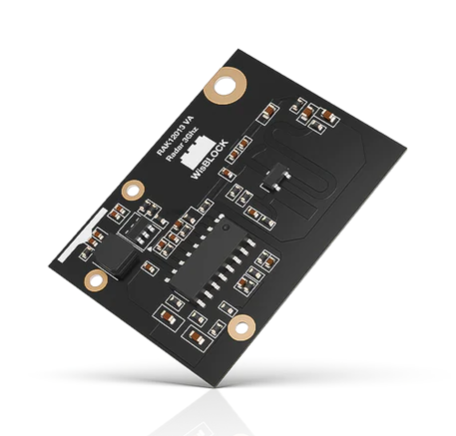

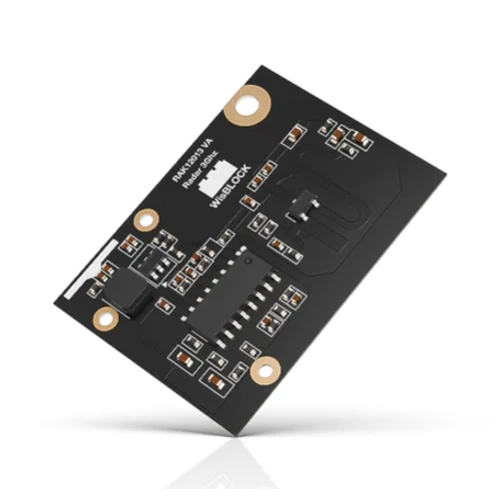

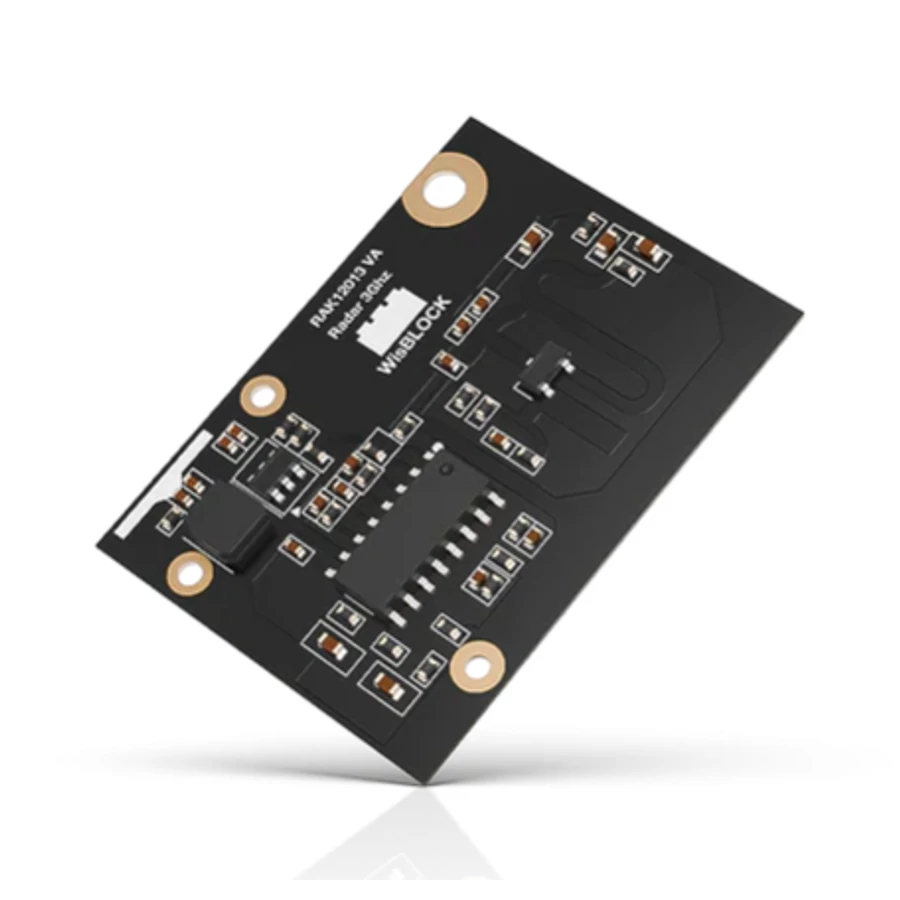

RAK12013 WisBlock Radar Szenzor RCWL-9196

A RAK12013 egy 3,2 GHz-es mikrohullámú radarmodul, amely egy RCWL-9196 chip-pen alapul. Mikrohullámok által keltett doppler effektus segítségével észleli a mozgást. Az RCWL-9196 3 GHz-es radarjelet ad és vesz, és összehasonlítja a két jel közötti különbséget, hogy megállapítsa, hogy az objektum mozog-e vagy sem.

A radarhullámok nem interferálnak más jelekkel, mint a LoRa, Wifi, és Bluetooth, de több radarmodul elhelyezése esetén előfordulhat, hogy az egyes radarmodulok akár 1 m-nél nagyobb távolságok esetén is interferálnak egymással.

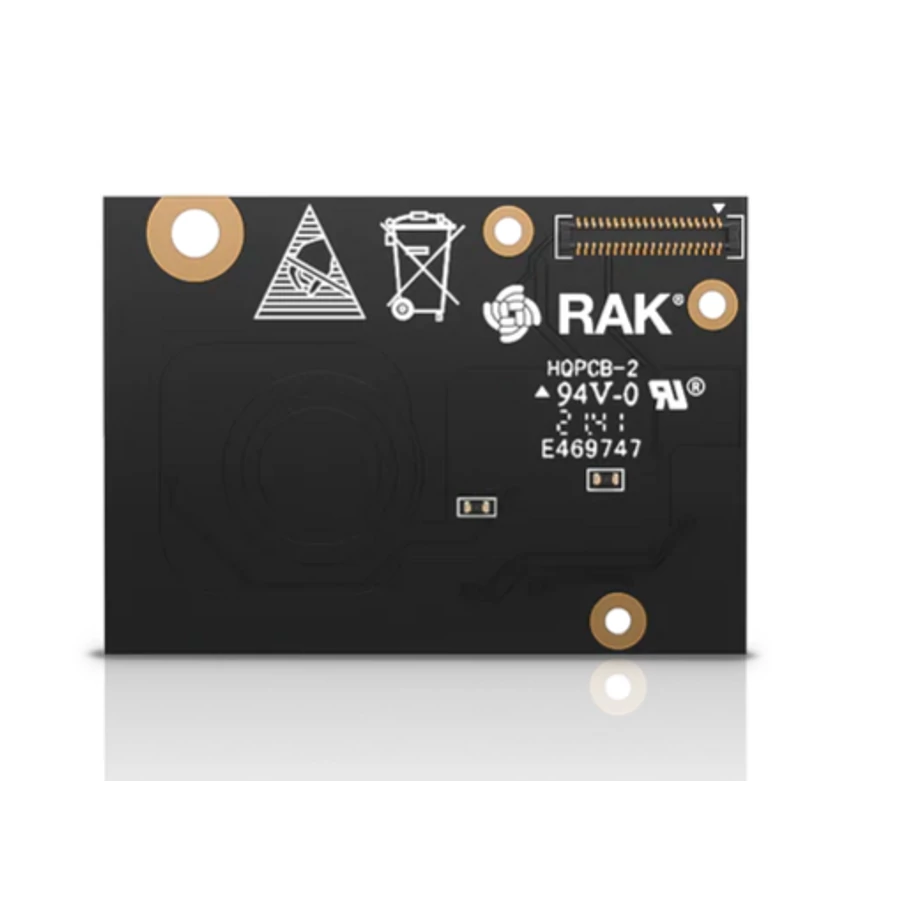

A NYÁK alkatrész oldala vagy elülső oldala a pozitív érzékelőfelület, míg a másik (fekete) oldala a negatív érzékelőfelület A negatív oldal kevésbé hatékonyan érzékel.

Tulajdonságok:

• Tápfeszültség:3.3 V
• Áramfelvétel:< 3 uA
• Chipset: RCWL RCWL-9196
• Mozgásérzékelő modul
• Érzékelési távolság: 5-7 méter
• Érzékelési tartomány: 360 fokos érzékelés, vakfolt nélkül
• Frekvencia: .2 GHz
• Trigger módja: Ismételt trigger
• Méret: 25 x 35 mm
