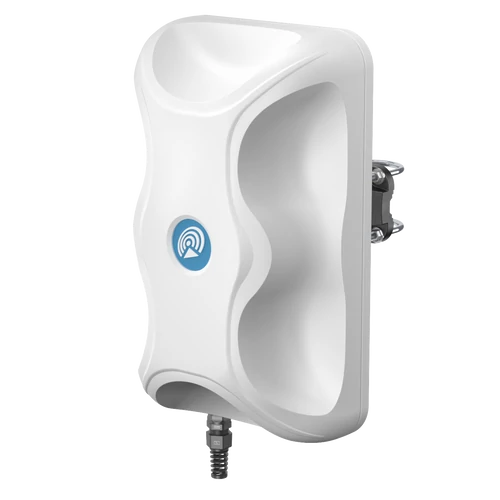

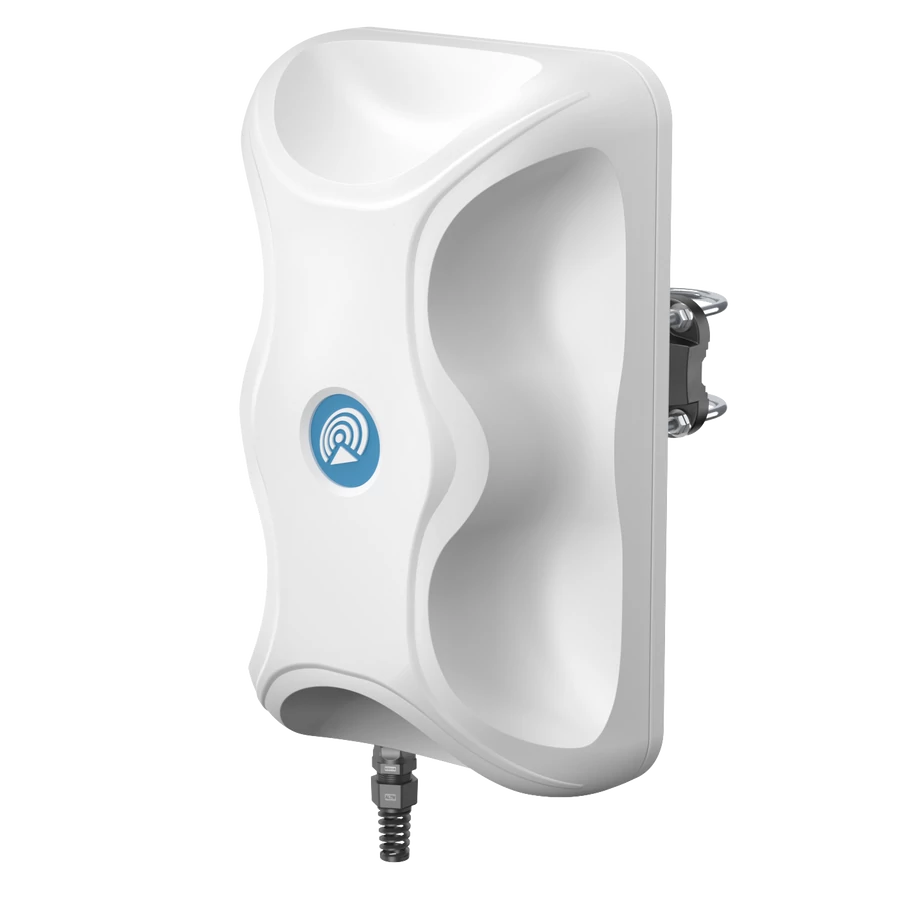

A QuMax TRB501-hez egy nagy teljesítményű, irányított kültéri panelantenna, amelyet kifejezetten a Teltonika TRB501 5G gateway-hez fejlesztettek. Az IP68-as védettségű házba integrált eszköz kiküszöböli a koaxiális kábelek jelveszteségét, így maximális adatátviteli sebességet biztosít távoli vagy gyenge lefedettségű területeken is.
Legfontosabb előnyök:
Magas jelnyereség: Akár 7.5 dBi nyereség a stabil 5G és LTE kapcsolatért.
Irányított karakterisztika: Fókuszált vételi képesség, amely ideális vidéki telephelyekhez és fix ipari végpontokhoz.
All-in-One kialakítás: A router az antenna házán belül helyezkedik el; a telepítéshez csupán egyetlen Ethernet kábel szükséges (passzív PoE).
Extrém ellenállóság: Üvegszál erősítésű, IP68 víz- és porálló burkolat, amely -40°C és +80°C között üzembiztos.
A megbízható 5G alapú adatátvitel elengedhetetlen a modern ipari környezetben, különösen ott, ahol a bázisállomások távolsága vagy a környezeti akadályok gyengítik a jelet. A QuMax Teltonika TRB501-hez egy nagy teljesítményű, irányított (directional) panelantenna, amely integrált házat biztosít a TRB501 gateway számára. Ez az "all-in-one" kültéri egység optimális megoldást nyújt a gyenge térerővel rendelkező területeken, legyen szó városi környezetről vagy távoli, vidéki telephelyekről.

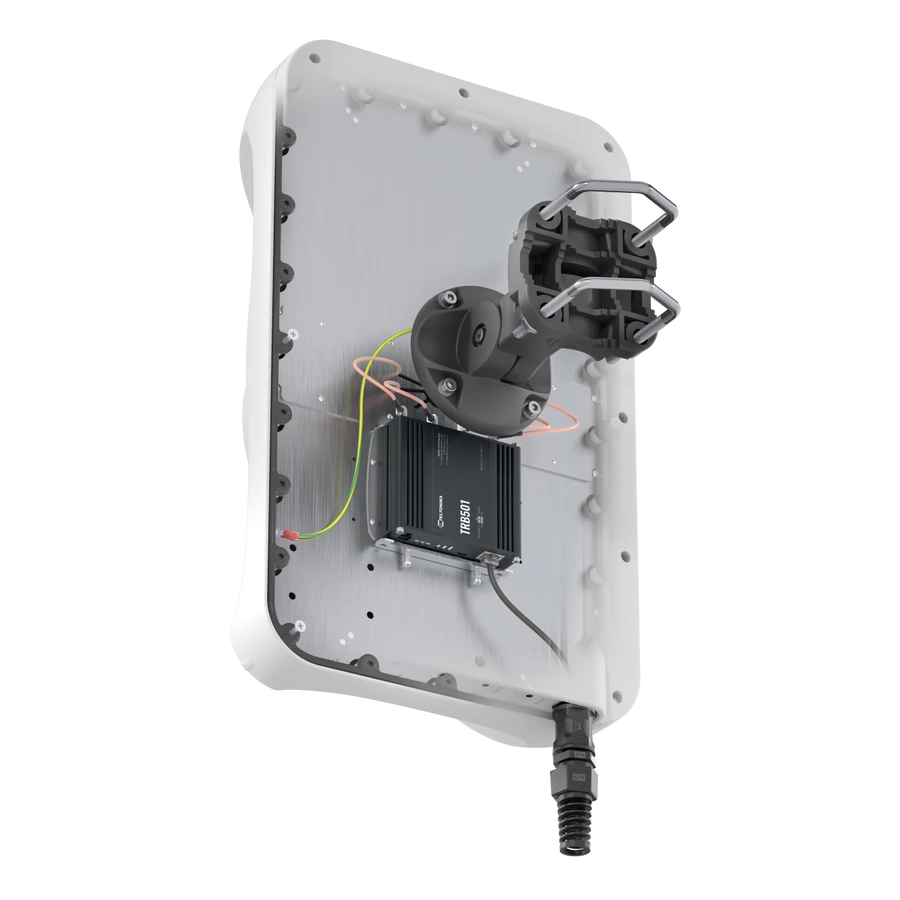

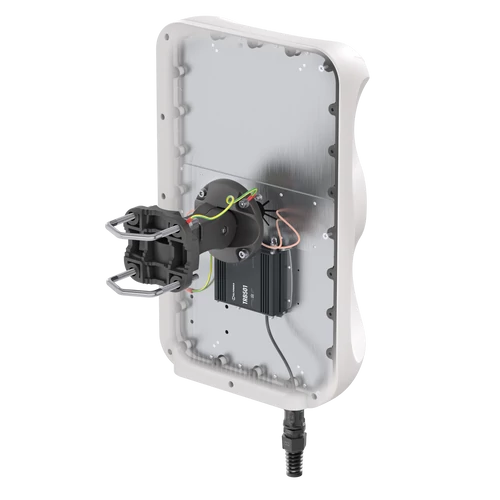

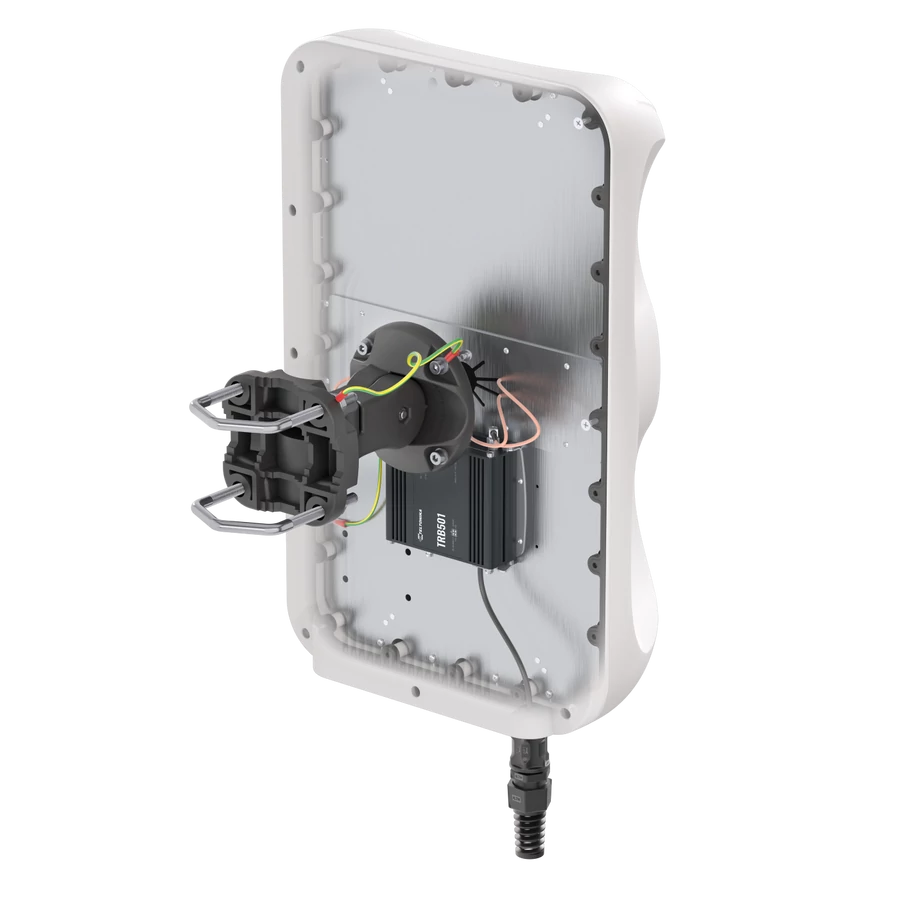

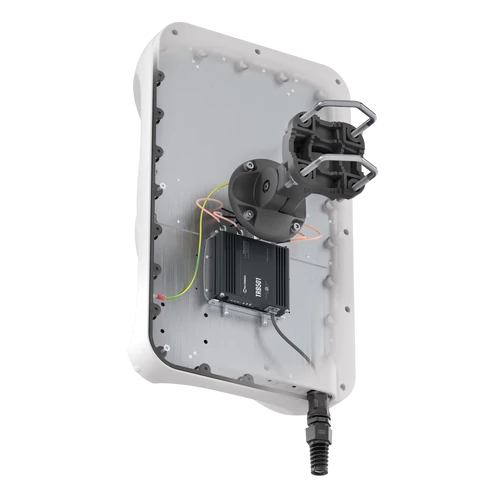

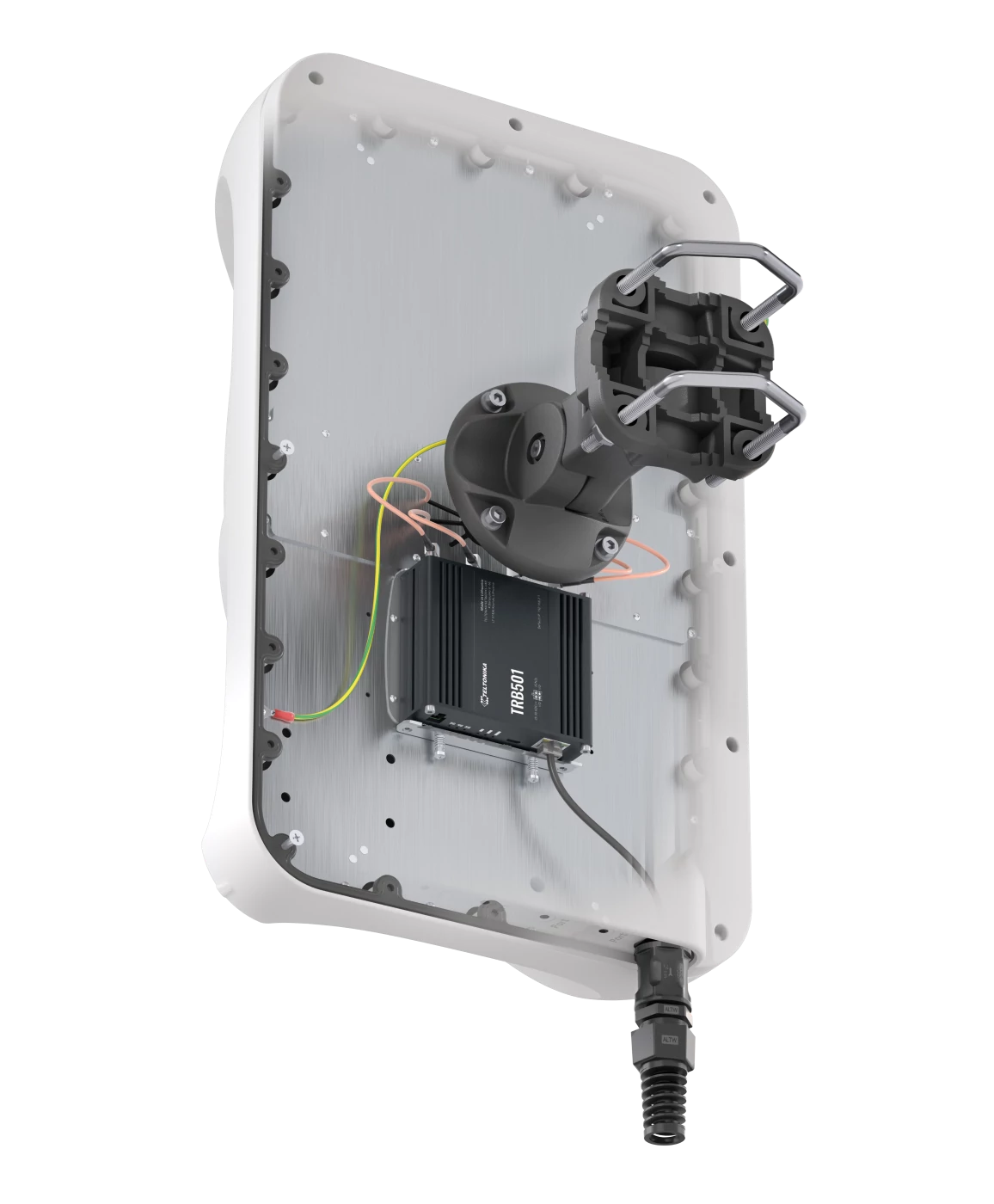

A QuMax TRB501-hez tervezése során a mérnöki fókusz a jelstabilitáson és a hosszú távú kültéri üzemeltetésen volt. Az antenna házába integrált router technológia kiküszöböli a koaxiális kábel okozta RF-veszteséget, mivel a gateway közvetlenül az antennaelemek mellett helyezkedik el.
Fizikai védelem: Az IP68-as minősítésű burkolat ellenáll a szélsőséges időjárásnak, a pornak és a víznek. Az anyaghasználat (ABS, alumínium, PTFE és üvegszál) garantálja a korrózióállóságot.
Működési tartomány: A rendszer stabilan üzemel -40°C és 80°C közötti hőmérsékleten, megfelelve a legszigorúbb ipari követelményeknek.
Egyszerű telepítés: A passzív PoE támogatás lehetővé teszi, hogy az eszközt egyetlen Ethernet kábelen keresztül tápláljuk, akár 100 méteres távolságból.

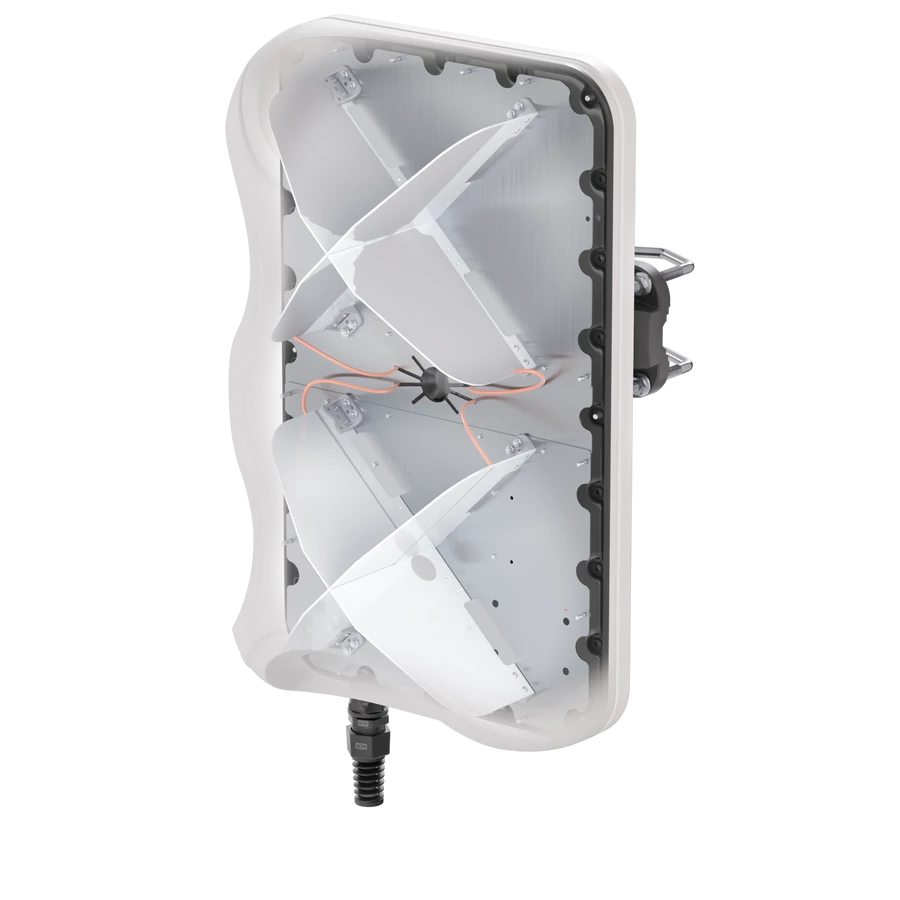

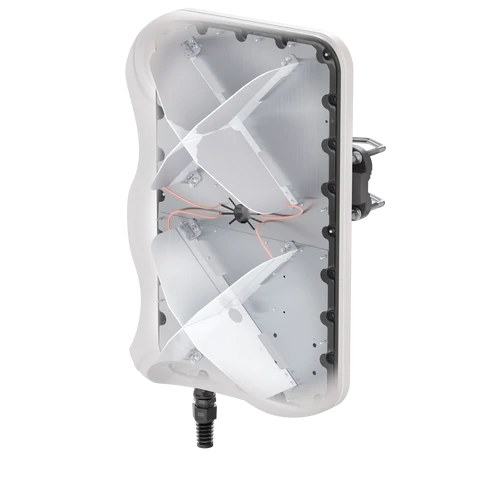

Az A501M modell egy X-polarizált (±45°) panelantenna, amely kiemelkedő, akár 7.5 dBi nyereséget biztosít a kritikus frekvenciasávokban. Az 80°/80°-os nyílásszög (beamwidth) precíz irányíthatóságot tesz lehetővé, miközben elegendő toleranciát mutat a visszavert jelek fogadására is.
0.617 - 0.96 GHz: 6 dBi nyereség
1.7 - 2.7 GHz: 7 dBi nyereség
3.3 - 4.6 GHz: 7 dBi nyereség (Kritikus 5G sávok)
4.7 - 6.0 GHz: 5.5 dBi nyereség
Támogatott sávok: Teljes körű 5G (n1, n77, n78, n256 stb.) és LTE (B1-B106) kompatibilitás.
A VSWR érték 2.00 alatt marad a legtöbb sávban, ami kiváló illesztést és minimális jelvisszaverődést jelent az antenna és a TRB501 gateway között.
A QuMax irányított karakterisztikája miatt kifejezetten ajánlott olyan fix telepítésű alkalmazásokhoz, ahol a célzott jelvétel kritikus:
Energiaipar: Napelemfarmok és transzformátorállomások távfelügyelete.
Bányászat és Nehézipar: Szenzoradatok továbbítása nehéz terepviszonyok közül.
Közszolgáltatások: Okos mérés (Smart Metering) és vízügyi infrastruktúra távoli elérése.
Közösségi közlekedés: Fix megállók és terminálok stabil hálózati pontjai.
Irányított teljesítmény: A 7.5 dBi nyereség jelentősen növeli a hatótávolságot a hagyományos botantennákhoz képest.
Zéró kábelveszteség: Az integrált TRB501 foglalat közvetlen RF-kapcsolatot biztosít.

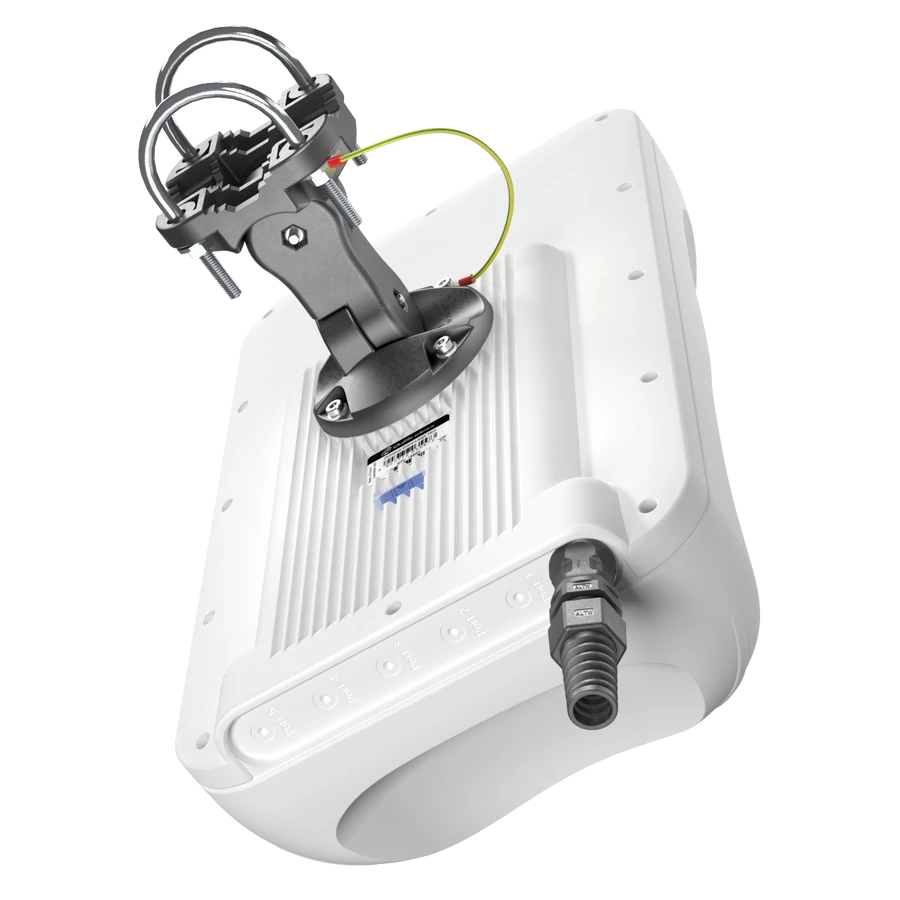

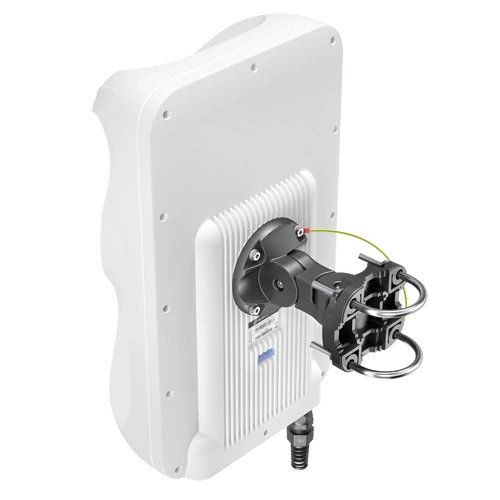

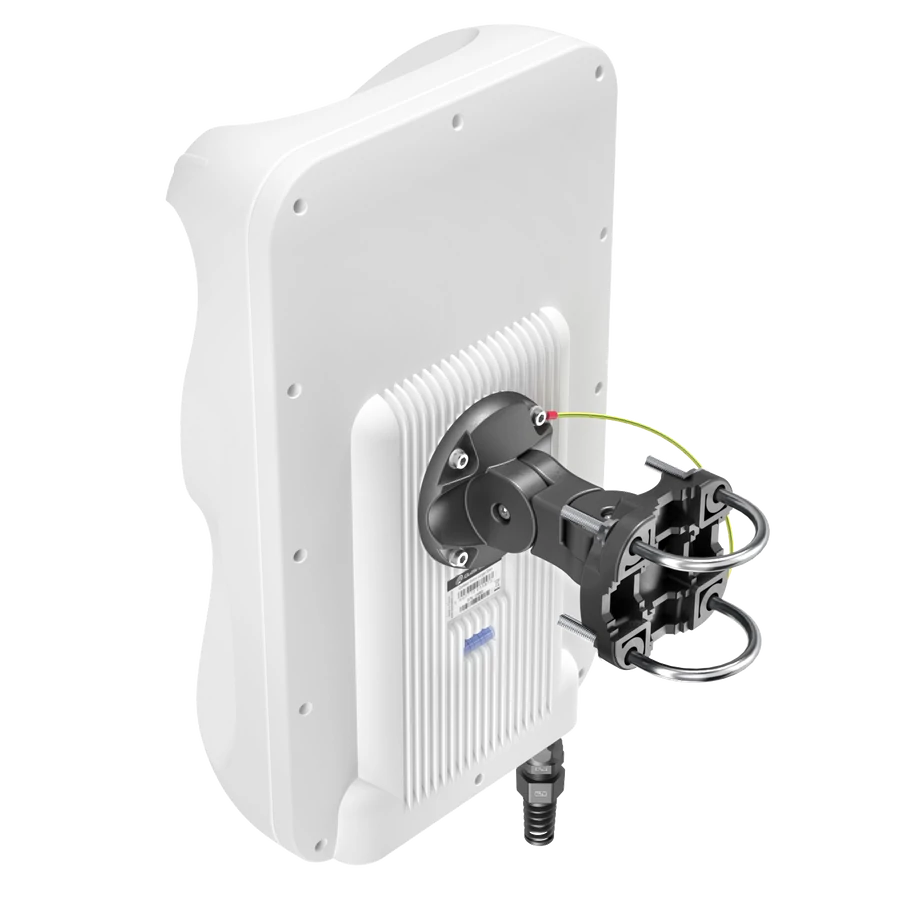

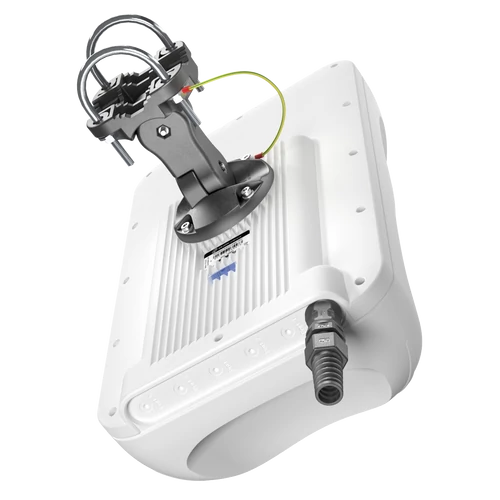

Robusztus rögzítés: A tartozék horganyzott acél konzol stabil rögzítést tesz lehetővé 25-66 mm átmérőjű árbocokon.
Széles sávú kompatibilitás: Felkészítve a jövőbeli 5G hálózatokra is 600 MHz-től 6 GHz-ig.
Ne bízza a véletlenre kritikus adatátvitelét! Kérjen egyedi projektajánlatot az ANXQ mérnöki csapatától, és válassza a Teltonika TRB501-hez optimalizált QuMax megoldást.
| Tulajdonság | Érték |
|---|---|
| 5G / LTE antenna specifikáció | |
| Frekvencia | 0.617–0.96 GHz, 1.7–2.7 GHz, 3.3–4.6 GHz, 4.7–6.0 GHz |
| Nyereség | 0.617–0.96 GHz:6 dBi, 1.7–2.7 GHz:7 dBi, 3.3–4.6 GHz:7 dBi, 4.7–6.0 GHz:5.5 dBi |
| Támogatott LTE sávok | 1, 2, 3, 4, 5, 7, 8, 9, 10, 12, 13, 14, 17, 18, 19, 20, 22, 25, 26, 27, 28, 29, 30, 33, 34, 35, 36, 37, 38, 39, 40, 41, 42, 43, 44, 46, 47, 48, 49, 52, 53, 65, 66, 67, 68, 69, 71, 85, 103, 106 |
| Támogatott 5G sávok | n1, n2, n3, n5, n7, n8, n12, n13, n14, n18, n20, n25, n26, n28, n29, n30, n34, n38, n39, n40, n41, n46, n47, n48, n53, n65, n66, n67, n71, n77, n78, n80, n81, n82, n83, n84, n85, n86, n89, n90, n95, n97, n98, n100, n101, n256 |
| VSWR | <2.00, max <3.00 |
| Nyalábszélesség | 80° / 80° ±15° |
| Polarizáció | X (+-45°) |
| Impedancia | 50 Ω |
| Mechanikai specifikáció | |
| Anyag | ABS, alumínium, PTFE, üvegszál |
| Csatlakozó típusa | RJ45 |
| Védettség (IP) | IP68 |
| Méretek | 486.0 × 292.2 × 175.4 mm, 19.13 × 11.50 × 6.87 inch |
| Tömeg | 2.8 kg, 6.17 lbs |
| Üzemi hőmérséklet | -40 °C – 80 °C, -40 °F – 176 °F |
| Burkolat ajánlott meghúzási nyomaték | 0.6–0.8 Nm |
| Árbóc átmérő | 25–66 mm, 0.98–2.60 inch |
| Frekvenciasávok | |
| LTE / 4G frekvenciasávok | 617 MHz, 1, 2, 3, 4, 5, 7, 8, 9, 10, 12, 13, 14, 17, 18, 19, 20, 22, 25, 26, 27, 28, 29, 30, 33, 34, 35, 36, 37, 38, 39, 40, 41, 42, 43, 44, 46, 47, 48, 49, 52, 53, 65, 66, 67, 68, 69, 71, 85, 103, 106, 6000 MHz |
| 5G frekvenciasávok | 617 MHz, n1, n2, n3, n5, n7, n8, n12, n13, n14, n18, n20, n25, n26, n28, n29, n30, n34, n38, n39, n40, n41, n46, n47, n48, n53, n65, n66, n67, n71, n77, n78, n80, n81, n82, n83, n84, n85, n86, n89, n90, n95, n97, n98, n100, n101, n256, 6000 MHz |
| Kompatibilis routerek | Teltonika TRB501 |
