Leírás és Paraméterek

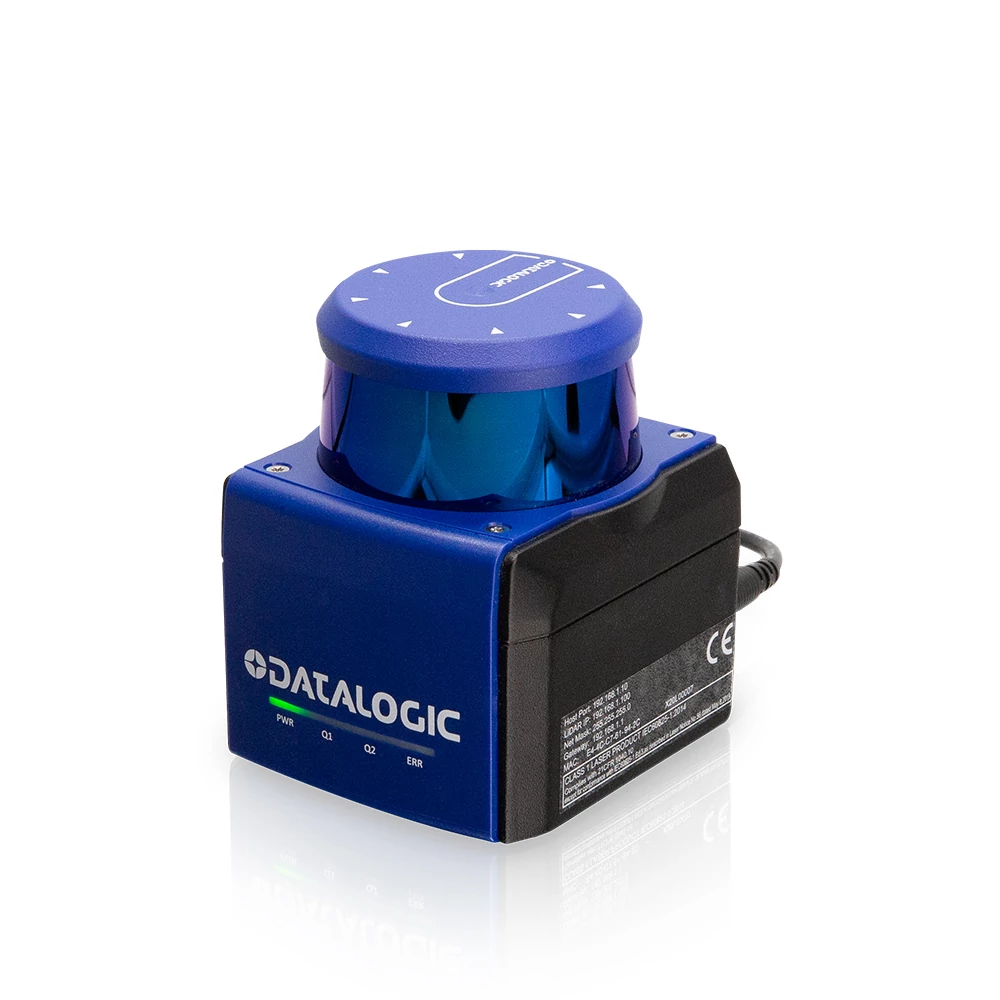

LGS-N50 Lidar navigációs szkenner
Kompakt, megbízható és robusztus navigációs Lidar automatizált irányítású járművekhez
- ToF technológia infravörös lézerrel
- 2D Mérési adatok természetes vagy marker jel alapú navigációhoz
- 360°-os mérés a teljes körű szkenneléshez.
- Természetes tárgyak és reflektor jelek megkülönböztetése
- Kompakt kialakítás a könnyű mechanikai integrációért
- Egyszerű és gyors konfiguráció és felügyelet
- Nagy pontosságú és megbízható mérés 50 méterig
- 60 000 mért pont másodpercenként
- Akár 25 Hz választható forgási frekvencia
- 0,06°-os szögfelbontás
- Méretek: 95 x 97 x 116 mm
| Névleges érzékelési távolság | ≤50 m |
| Ismétlési pontosság | < 20 mm @ 80% remisszió |
| Felbontás | 1 mm |
| Érzékelési távolság | 50 m |
| Érzékenység beállítás | GUI |
| Minimális érzékelési távolság (vakzóna) | 0,2 m |
| Szkennelési szög | 360° |
| Mérési tartomány @ 1,8% cél remisszió | 0,2 - 2m |
| Mérési tartomány @ 10% cél remisszió | 0,2 - 15 m |
| Mérési tartomány 80%-os célremisszió mellett | 0,2-50 m |
| Választható pásztázási frekvencia | 10/15/20/25 Hz |
| Szögfelbontás @ 10 Hz | 0,06° |
| Szögfelbontás @ 15 Hz | 0,09° |
| Szögfelbontás @ 20 Hz | 0,12° |
| Szögfelbontás @ 25 Hz | 0,15° |
| Mérési frekvencia | 60000 Pont / sec |
| Pontosság | +/- 30 mm @ 80% remisszió |
| Működési elv | Lidar / pulzáló TOF |
| Leírás | Kompakt szkennelés 360°-ban |
| Funkciók | navigációs Lidar automatizált irányítású járművekhez |
| Diagnosztika | Motor működés / Hőmérséklet / Feszültség |
| Konfigurációs felület | Általános webböngésző |
| Monitoring interfész | LGS Viewer |
| Kimenet típusa | IEEE 802.3u 100Mbps Ethernet |
| Válaszidő | n/a |
| Kommunikációs protokoll | TCP/IP |
| Mérési adatátviteli protokoll | UDP |
| Elküldött információ | mért pontszög:- 0,01° res |
| Elküldött információ 2 | távolságra a ponttól mm-ben mérve |
| Elküldött információ 3 | a mért pont jelintenzitása (0-65535) |
| Elküldött információ 4 | időbélyeg ms-ban 24 óra/ciklus alatt |
| Elküldött információ 5 | forgási frekvencia |
| Ethernet csatlakozás | M12 4 tűs D kódolású |
| Üzemi feszültség | 12-32 VDC |
| LED-jelzők | Tápfeszültség (zöld) / Hiba (piros) |
| Max kimeneti áram | 30 mA max |
| Fénykibocsájtás | IR lézer 905 +/- 20 nm |
| A külső fény zavartűrés | 80000 lux |
| optikai teljesítményosztály | Class 1. (IEC 60825-1) |
| Energiafogyasztás | 7 W (@25°C / 15 Hz) |
| méretek | 95x116x97 mm |
| Tömeg | 900 g |
| Csatlakozások | M12 4 tűs M |
| Működési hőmérséklet | -20° ...+ 50°C |
| Tárolási hőmérséklet | -30° ...+ 70°C C232 |
| Anyaga | - Alumínium / PC |
| Mechanikai Védelem | IP66 |
| Relatív páratartalom | 15..95% nem lecsapódó |
