Leírás és Paraméterek

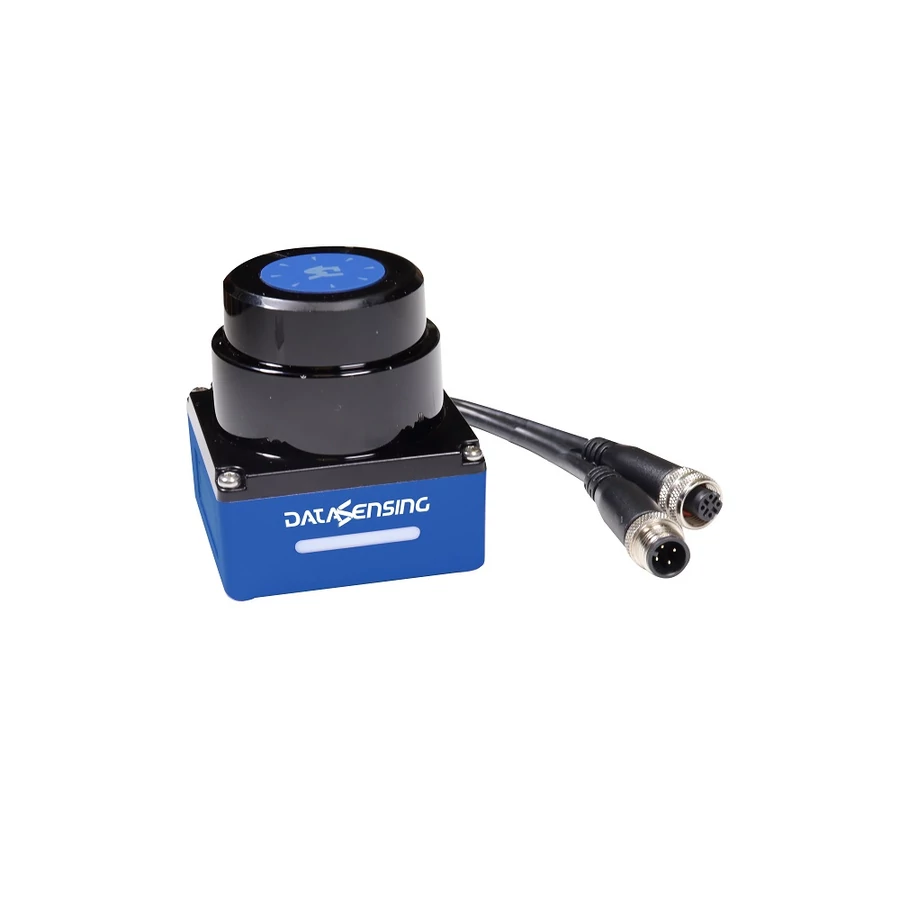

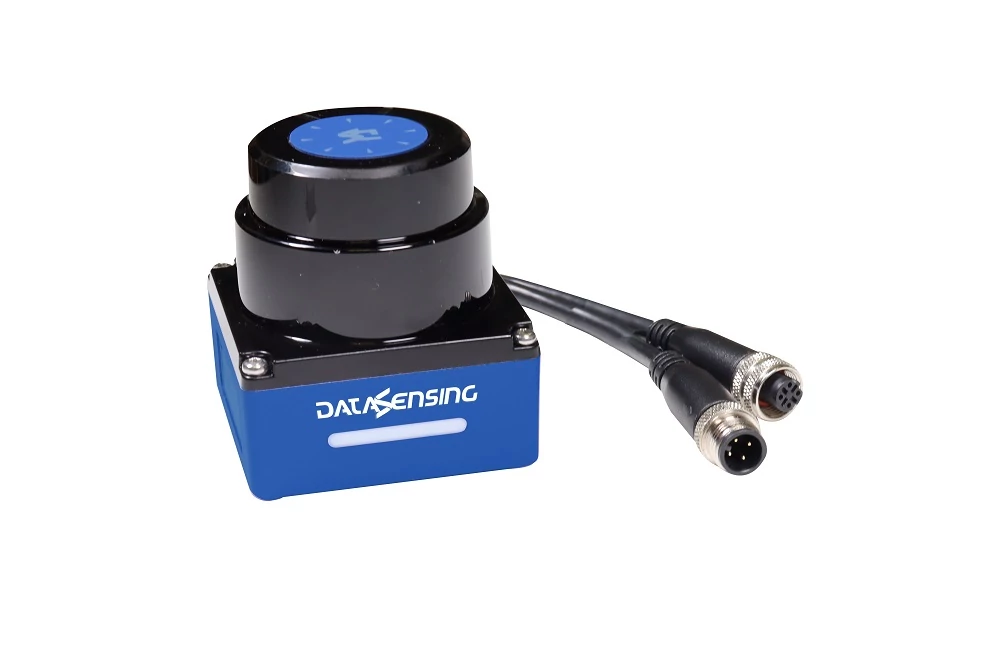

LGS-N25 kompakt Lidar navigációs szkenner
Kompakt, megbízható és robusztus navigációs Lidar automatizált irányítású járművekhez
- ToF technológia infravörös lézerrel
- 2D Mérési adatok természetes vagy marker jel alapú navigációhoz
- 360°-os mérés a teljes körű szkenneléshez.
- Kompakt kialakítás a könnyű mechanikai integrációért
- Egyszerű és gyors konfiguráció és felügyelet
- Nagy pontosságú és megbízható mérés 25 méterig
- 225000 mért pont másodpercenként
- Akár 25 Hz választható forgási frekvencia
- 0,25°-os szögfelbontás
- Méretek: 65 x 65 x 70 mm
| Névleges érzékelési távolság | ≤25 m |
| Ismétlési pontosság | ≤20 mm @ 80% (0.4-25 m) |
| Felbontás | 0.25° @10Hz / 0.5° @15Hz / 1° @25Hz |
| Érzékelési távolság | 25 m |
| Érzékenység beállítás | GUI |
| Minimális érzékelési távolság (vakzóna) | 0,1 m |
| Szkennelési szög | 360° |
| Mérési tartomány @ 10% cél remisszió | 0.1 ... 10 m |
| Mérési tartomány 80%-os célremisszió mellett | 0.1 ... 25 m |
| Választható pásztázási frekvencia | 10/15/25 Hz |
| Mérési frekvencia | 225000 Pont / sec |
| Pontosság | +/- 30 mm @ 80% remisszió |
| Működési elv | Lidar / pulzáló TOF |
| Leírás | Kompakt szkennelés 360°-ban |
| Funkciók | navigációs Lidar automatizált irányítású járművekhez |
| Diagnosztika | Motor működés / Hőmérséklet / Feszültség |
| Konfigurációs felület | Általános webböngésző |
| Monitoring interfész | LGS Viewer |
| Kimenet típusa | IEEE 802.3u 100Mbps Ethernet |
| Kommunikációs protokoll | TCP/IP |
| Mérési adatátviteli protokoll | UDP |
| Elküldött információ | mért pontszög |
| Elküldött információ 2 | távolságra a ponttól mm-ben mérve |
| Elküldött információ 3 | a mért pont jelintenzitása (0-65535) |
| Elküldött információ 4 | időbélyeg ms-ban 24 óra/ciklus alatt |
| Elküldött információ 5 | forgási frekvencia |
| Ethernet csatlakozás | M12 4 tűs D kódolású |
| Üzemi feszültség | 9-30 VDC |
| LED-jelzők | Tápfeszültség (zöld) / Hiba (piros) |
| Max kimeneti áram | 30 mA max |
| Fénykibocsájtás | IR lézer 905 +/- 20 nm |
| A külső fény zavartűrés | 80000 lux |
| optikai teljesítményosztály | Class 1. (IEC 60825-1) |
| Energiafogyasztás | 5 W |
| méretek | 65 x65 x70 mm |
| Tömeg | 500 g |
| Csatlakozások | M12 4 tűs M |
| Működési hőmérséklet | -10° ...+ 60°C |
| Tárolási hőmérséklet | -20° ...+ 70°C |
| Anyaga | - Alumínium / PC |
| Mechanikai Védelem | IP67 |
| Relatív páratartalom | 15..95% nem lecsapódó |
