Leírás és Paraméterek

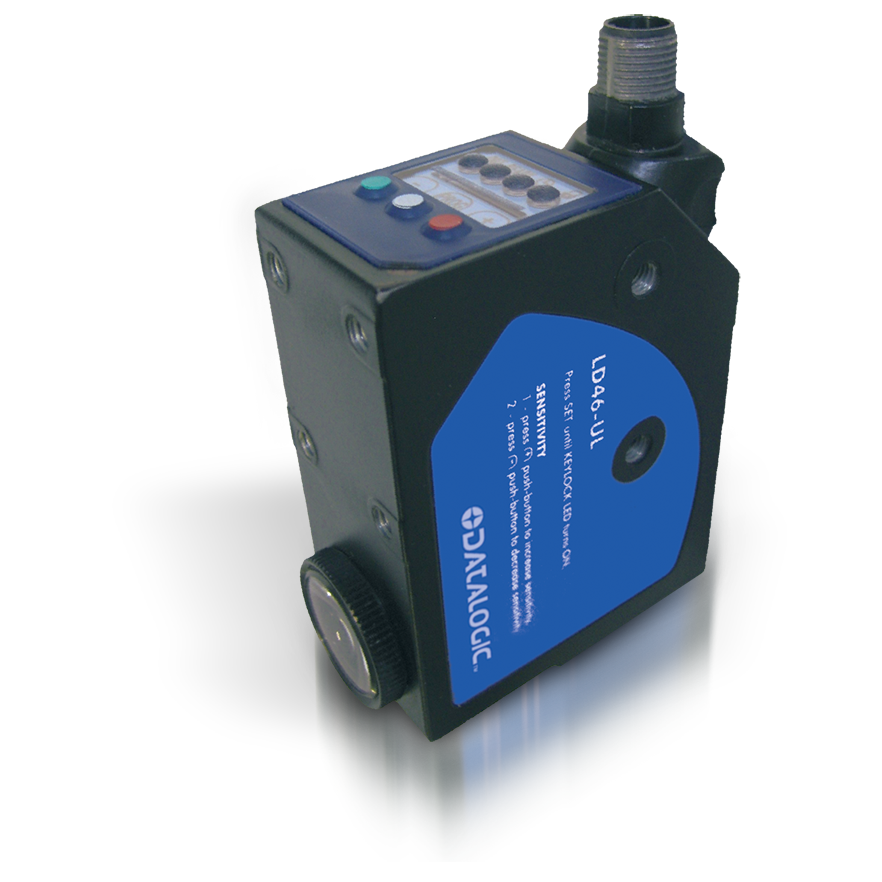

Datasensing LD46 Lumineszcencia Érzékelő
Datasensing LD46 lumineszcencia érzékelő nagy teljesítményű UV-fénykibocsátással, a legnagyobb érzékenységet nyújtja a lumineszcens jelölések és tárgyak érzékelésében, a csomagológépek pontos szinkronizálásához, vagy az anyag válogatásához és kiválasztásához.
A lumineszcencia érzékelők alkalmasak különböző felületeken és anyagokon lévő jelölések észlelésére. Az érzékelők még zord környezeti körülmények között is hatékonyan működnek, és a 2 kHz-es kapcsolási frekvenciának köszönhetően megbízhatóan érzékelik a lumineszcens jelöléseket a gyors folyamatok során is.
- Nagy teljesítményű UV LED- fénykibocsátás
- Nagy érzékenység fluoreszkáló jeleken
- 20…40 mm érzékelési távolság
- 2 kHz kapcsolási frekvencia
- Válaszidő: 250 μs
- NPN / PNP és 0-5 V analóg kimenetek
Funkció | Lumineszcencia érzékelő |
Kimenet | NPN/PNP, 0-5 V |
Sn | 20…40 mm |
Spot dimension | 3x11 mm at 24 mm |
Light emission | UV-HP LED |
Output | NPN/PNP + 0…5 V Analog output |
Approximate dimensions (mm) | 31x81x58 |
Power supply | 15 … 30 Vdc (limit values) |
Ripple | 2 Vpp max. |
Consumption | (output current excluded) 50 mA max. at 24 Vdc |
Light emission | UV LED 375 nm |
Setting | SET push-buttons |
Indicators | yellow OUTPUT LED / green READY LED / orange DELAY LED / and KEYLOCK LED / 5-segment bargraph |
Output current | 100 mA max. |
Saturation voltage | 2 V max. |
Response time | 250 μs |
Switching frequency | 2 kHz |
Connection | M12 5-pole connector |
Dielectric strength | 500 Vac, 1 min between electronics and housing |
Insulating resistance | >20 MΩ, 500 Vdc between electronics and housing |
Electrical protection | class 2, double insulation |
Mechanical protection | IP67 |
Ambient light rejection | according to EN 60947-5-2 |
Vibrations | 0,5 mm amplitude, 10 … 55 Hz frequency, for every axis (EN60068-2-6) |
Shock resistance | 11 ms (30 G) 6 shock for every axis (EN60068-2-27) |
Housing material | aluminium |
Lens material | glass |
Operating temperature | -10 … 55 °C |
Storage temperature | -20 … 70 °C |
Weight | 180 g max. |
