Leírás és Paraméterek

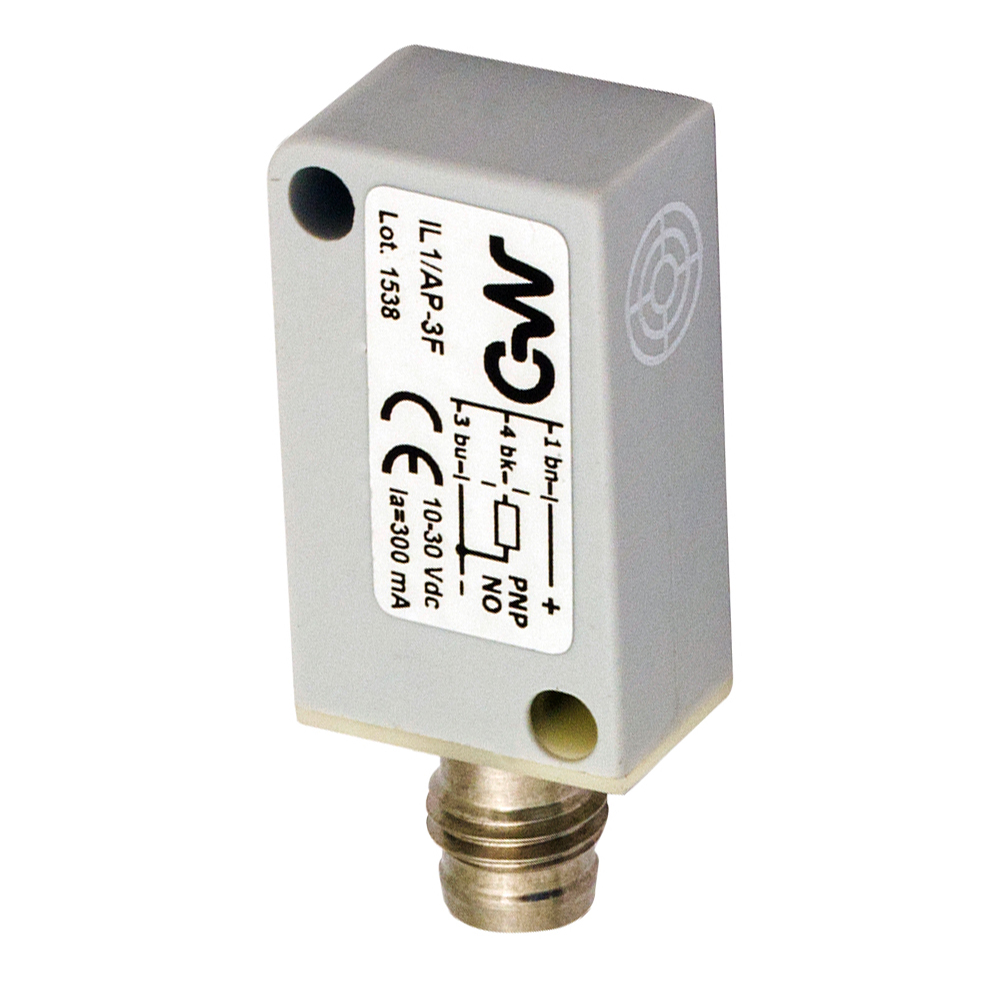

Datasensing / M.D. IL1 Induktív Érzékelők
Kis méretű téglatest kialakítású Induktív Érzékelők
-
Kompakt méretek: 10 x 28 x 16 mm
-
Tápfeszültség 10...30 Vdc, kimeneti áram 300 mA
-
LED állapotjelző
-
IP 67 védelem
-
Teljes elektromos meghibásodás elleni védelem
Funkció | Induktív érzékelő - árnyékolt |
Kimenet | PNP NO |
Nominal sensing distance | 3mm |
Operanting distance | 0…2,4mm |
Standard target | 12x12mm FE360 |
Correction Factor | copper 0,25 / aluminium 0,28 / brass 0,37 / stainless steel 0,63 |
Thermal drift of Sr | < 10% |
Repeat Accuracy | 5% (UB 24V Ta=23°C ±5°C) |
Hysteresis | 1 … 20% |
Output type | PNP |
Output Function | NO |
Switching frequency | 3kHz |
Operating Voltage | 10...30Vdc |
No-Load supply current | ≤ 10mA |
Load current | ≤ 300mA |
Leakage current | ≤ 0,12mA |
Output voltage drop | ≤ 1,5V @100mA |
Max ripple content | ≤10% |
LED indicators | Yellow LED output state |
Time delay before availability | ≤100ms |
Short-circuit protection | Yes |
Reverse Polarity Protection | Yes |
Protection against inductive loads | Yes |
Mounting | Shielded |
Dimensions | 28 x 16 x 10,3 mm |
Weight | 7g |
Housing Material | PA |
Connections | cable 2m 90° |
Active Head Material | PA |
Operating temperature | -25°C…+70°C |
Diameter/Dimension | 10,3x28x16mm |
Approvals | CE |
EMC compatibility | IEC 60947-5-2 |
Shocks and vibrations | Vibration IEC 60068-2-6 / Shock IEC 60068-2-27 |
Degree of protection | IP67 |
Dimensions | 28 x 16 x 10,3 mm |
Operating Temperature | -25°C…+70°C |
Mechanical Protection | IP67 |
