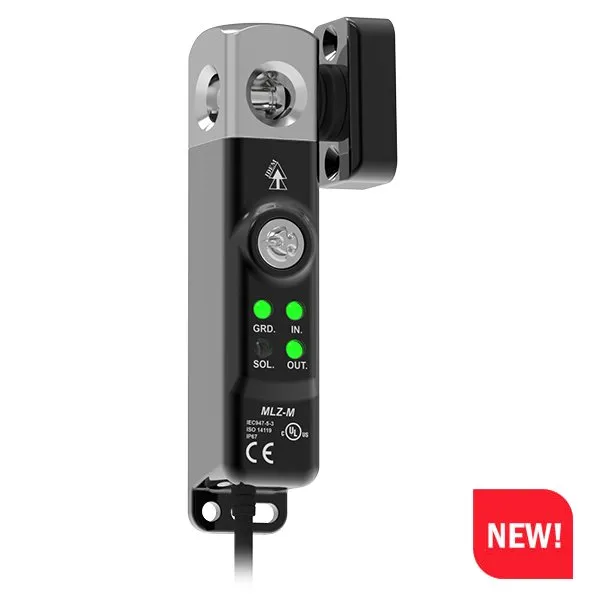

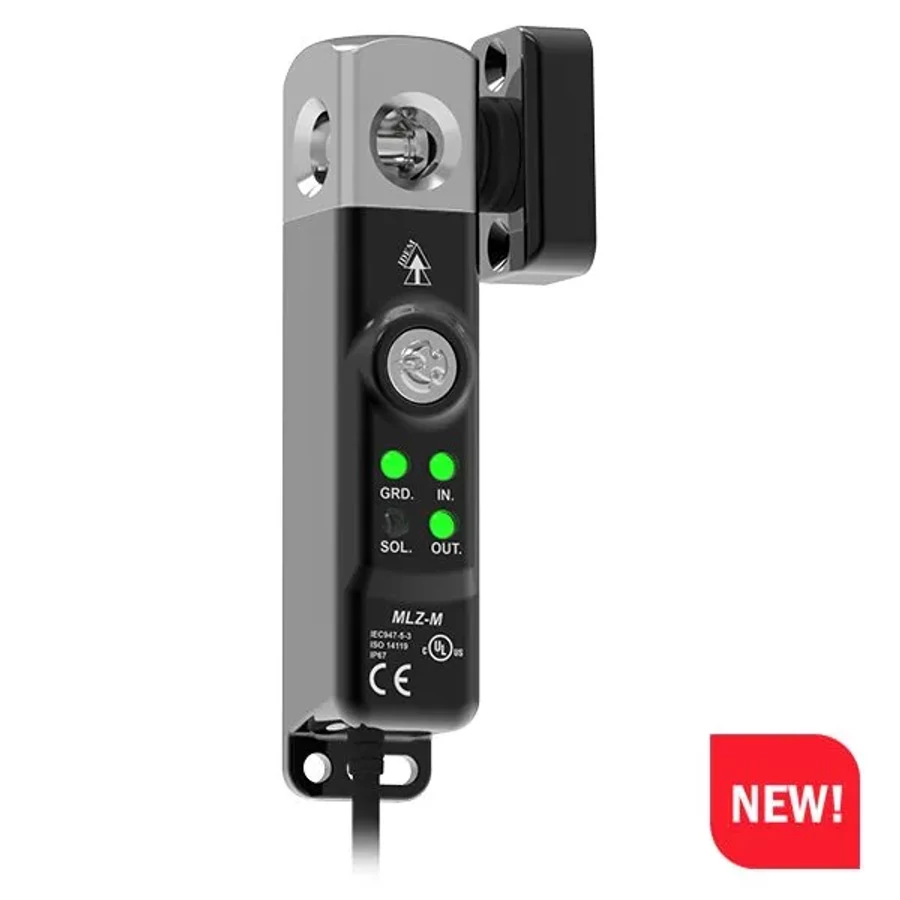

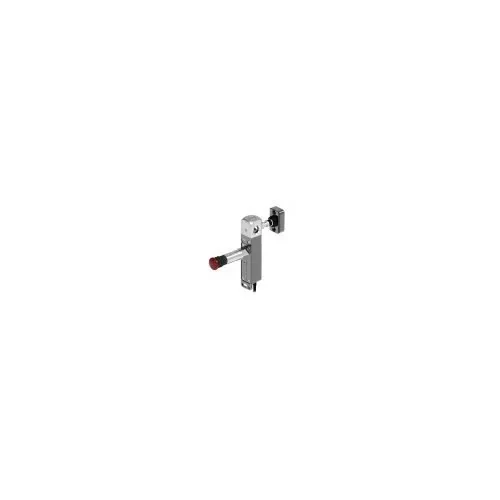

Az MLZ-M ultrakompakt RFID biztonsági ajtókapcsoló robusztus, tükörpolírozott, öntött fémházzal rendelkezik, amely biztosítja a tartósságot és az igényes környezeteknek való ellenállást. A mindössze 30 mm széles MLZ-M tökéletesen alkalmas a keskeny gépvédősínekre történő felszerelésre, így nincs szükség további szerelőlemezekre és egyszerűsödik a beállítás és a karbantartás.

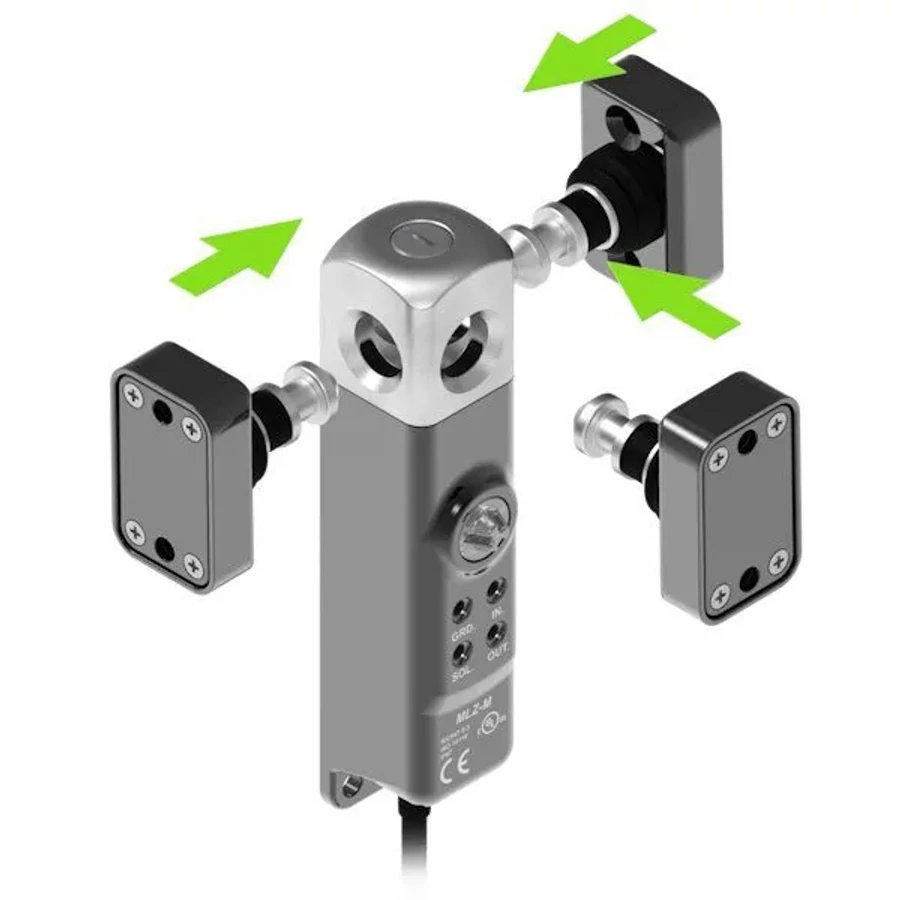

Három RFID-kódolt belépési pontjával a készülék rugalmasságot kínál a működtetőelemek megközelítésében és könnyen alkalmazkodik a különböző védőburkolati konfigurációkhoz. Nagy, 4000 N-os rögzítőerőt biztosít, így a védőburkolatok még jelentős igénybevétel esetén is biztonságosan zárva maradnak, ami növeli a biztonsági integritást.
A készülék támogatja az OSSD kimeneteket az akár 30 egység sorozatos csatlakoztathatóságához, a legmagasabb biztonsági kategóriák - CAT4, SIL3 és PLe - betartása mellett. Kompakt méretével, fejlett funkcióival és robusztus kialakításával az MLZ-M megbízható és innovatív megoldás a gépbiztonsági alkalmazásokhoz.
Rendelhető termékváltozatok
| Cikkszám | Leírás | Biztonsági kimenet | Kiegészítő kimenet | Csatlakozás |
|---|---|---|---|---|
| 473001 | MLZ-M 24Vdc, 5m | 2 OSSD | 1 PNP | 5m Pre-Wired Cable |
| 473002 | MLZ-M 24Vdc, 10m | 2 OSSD | 1 PNP | 10m Pre-Wired Cable |
| 473004 | MLZ-M 24Vdc, 15m Pre-Wired | 2 OSSD | 1 PNP | 15m Pre-Wired Cable |

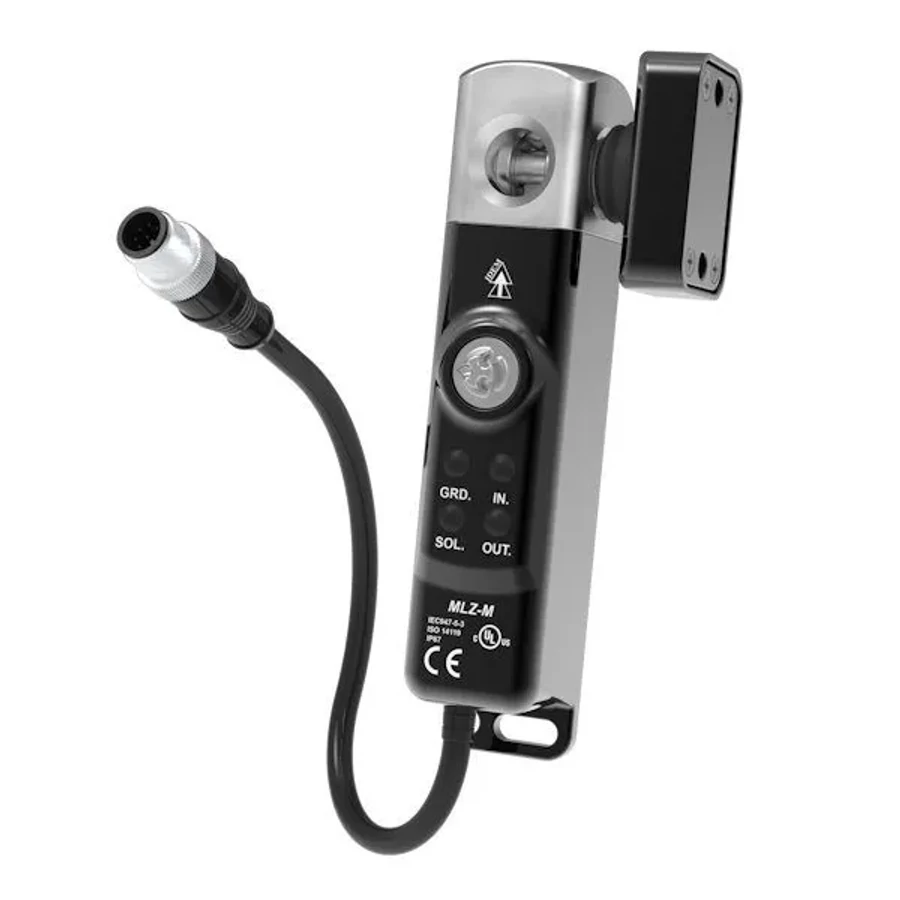

| 473003 | MLZ-M 24Vdc, QC-M12 8-Way | 2 OSSD | 1 PNP | 250mm Pigtail, QC-M12 8-Way |
| 473103 | MLZ-M, 24Vdc, QC-M12 5-way | 2 OSSD | 1 PNP | 250mm Pigtail, QC-M12 5-Way |
| Tulajdonság | Érték |
|---|---|
| Műszaki adatok | |
| Jóváhagyások | TÜV (függőben), cULus |
| Besorolás és kódolási szint az EN ISO 14119 szerint | 4. típus, magas technológia:RFID, árammal nyit |
| Ház anyaga | Öntött fém, 316-os rozsdamentes acél fej |
| Tápfeszültség | 24Vdc (+/- 10%) SELV/PELV vagy 2. osztály |
| Teljesítményfelvétel | R+ (max. 50mA) / S+ (max. 500mA) (Mágnes) |
| Kimenetek névleges feszültsége | 24 Vdc |
| Kimenetek max. árama | 0.1 A |
| Kimenetek min. árama | 1 mA |
| Kimenetek típusa | OSSD, PNP |
| Bemenetek névleges feszültsége | 24 Vdc |
| Bemenetek névleges árama | 2 mA |
| Dielektromos szilárdság | 250V.ac |
| Szigetelési ellenállás | 100 Mohm |
| Tartóerő (ISO14119) | F1Max:4000N Fzh:3077N |
| Állítható rugós golyós retesz | Állítható 30 – 100N. (Könnyű retesz) |
| Biztosított reteszelési távolság | 6mm |
| Sao / Sar (RFID) | 10mm / 20mm |
| Reakcióidő őrnyitáskor | max. 60ms |
| Reakcióidő bemenetek kikapcsolásakor | max. 20ms |
| Működtető belépési minimum sugár | 175mm |
| Burkolat védettsége | IP67 |
| Üzemi hőmérséklet | -25... +55 °C |
| Mechanikai élettartam elvárás (B10d) | 2.5 x 10^6 ciklus 100mA terhelésnél |
| Rezgés | IEC68-2-6, 10-55Hz+1Hz Kitérés:0.35mm, 1 oktáv/perc |
| Jellemző adatok az IEC62061 szerint (alrendszerként használva) | |
| Biztonsági integritási szint | SIL 3 |
| PFH (1/h) | 1.0 E-09 (A SIL3 1%-ának felel meg) |
| PFD (Átlag) | 8.7 E-05 (A SIL3 9%-ának felel meg) |
| Ellenőrzési teszt intervallum T1 | 20 év |
| Jellemző adatok az EN ISO13849-1 szerint | |
| Teljesítményszint | e |
| Kategória | Cat 4 |
| MTTFd | 771 év |
| Diagnosztikai lefedettség DC | Magas |
| Információk az UL szabványokkal kapcsolatban | Type 1 burkolat. Használjon 2. osztályú tápegységet vagy azzal egyenértékűt. Maximális hőmérséklet 40°C. Maximális kimenet 24V.dc 100mA. |
