Poka-Yoke a gyakorlatban
A modern gépgyártásban a minőség és a hatékonyság kéz a kézben járnak. A vevők tökéletes termékeket várnak, a vállalatok pedig a költséges selejt és az utólagos javítások elkerülésére törekszenek. De mi a teendő, ha a hiba forrása maga az emberi tényező, különösen a manuális vagy félautomata összeszerelési folyamatok során? A megoldás egy japán filozófiából ered, a neve: Poka-Yoke. Ez a módszer nem a hibák utólagos keresésére, hanem a keletkezésük megelőzésére fókuszál. Cikkünkben bemutatjuk, hogyan építhetők ki egyszerű, mégis rendkívül hatékony Poka-Yoke rendszerek ipari érzékelők segítségével a hibamentes gyártás eléréséhez.
Mi az a Poka-Yoke és miért alapvető a modern gépgyártásban?A Poka-Yoke (ejtsd: poka-joké) egy japán kifejezés, amelynek jelentése "hibaelkerülés" vagy "hiba-biztossá tétel". A koncepciót Shigeo Shingo, a Toyota termelési rendszer egyik kulcsfigurája fejlesztette ki az 1960-as években. A Poka-Yoke lényege, hogy a gyártási folyamatba olyan mechanizmusokat építünk be, amelyek fizikailag megakadályozzák a hibák elkövetését vagy azonnal és egyértelműen jelzik azokat, lehetetlenné téve a hibás termék továbbjutását a következő munkaállomásra. Ez a proaktív szemlélet drasztikusan csökkenti a selejt arányát, növeli a termelékenységet és javítja a végtermék minőségét, így ma már az összeszerelés automatizálás és a lean gyártás megkerülhetetlen eleme.
Az egyik leggyakoribb hibaforrás a manuális összeszerelés során, ha egy alkatrész kimarad. Képzeljünk el egy folyamatot, ahol egy fém házba több csavart kell behajtani, mielőtt a fedelet rögzítik. Ha egy csavar is hiányzik, az a termék megbízhatóságát veszélyezteti. Az alkatrész jelenlét érzékelés egy egyszerű poka-yoke szenzor segítségével könnyedén megoldható.
Megoldás: A munkaállomásra egy induktív érzékelőt szerelnek, amely pontosan a csavar helye fölött pozícionálható. Mielőtt a munkadarab továbbhaladhatna a következő fázisba (pl. a fedél felhelyezése), az érzékelő ellenőrzi a fém csavar jelenlétét. Ha a csavar a helyén van, az érzékelő jelet ad és a folyamat mehet tovább. Ha a csavar hiányzik, a rendszer letiltja a következő lépést és/vagy fény- vagy hangjelzéssel figyelmezteti a kezelőt.
Példa: Helyes orientáció biztosításaSzámos alkatrész aszimmetrikus és csak egyetlen helyes pozícióban szerelhető be. A rossz orientáció hibás működéshez vagy akár a termék károsodásához is vezethet. A Poka-Yoke itt is segít a hiba megelőzésében.

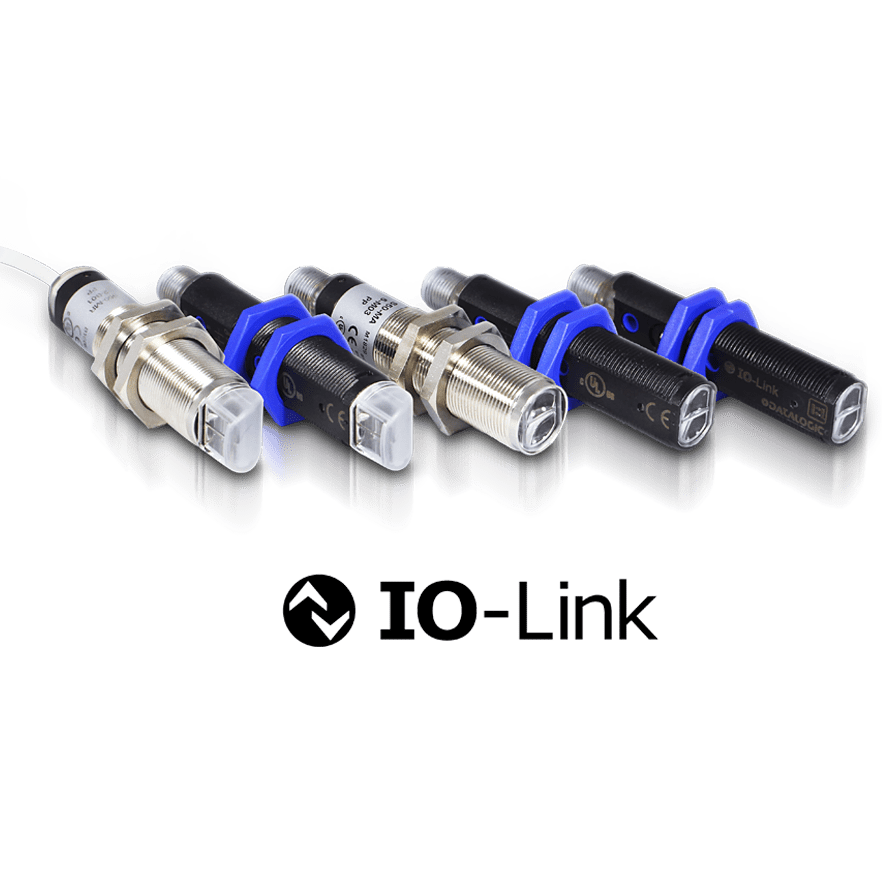

Megoldás: Egy aszimmetrikus műanyag alkatrész behelyezésénél egy optikai vagy ultrahangos távolságérzékelő használható. Az érzékelőt úgy kell elhelyezni, hogy csak akkor adjon "OK" jelet, ha az alkatrész egyedi geometriai jellemzője (pl. egy kiálló rész vagy egy bemélyedés) a megfelelő helyen és távolságban van. Amennyiben az alkatrészt fordítva próbálják behelyezni, a mért távolság eltér a beprogramozott értéktől és a rendszer azonnal hibát jelez, megakadályozva a helytelen összeszerelést.
Előfordulhat, hogy egy termékbe nagyon hasonló, de eltérő anyagú (pl. fém és műanyag) alkatrészeket kell szerelni. A vizuális hasonlóság könnyen tévedéshez vezethet. Egy megfelelően kiválasztott poka-yoke szenzor képes különbséget tenni közöttük.

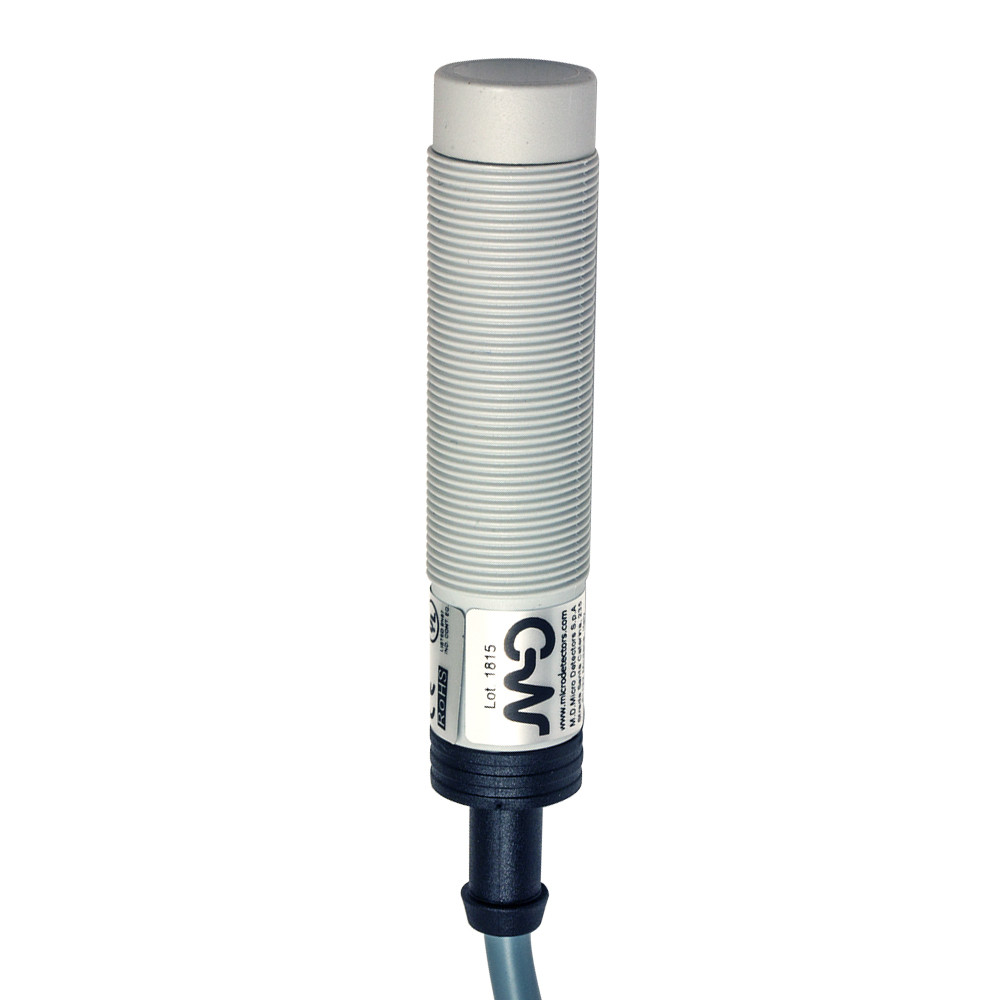

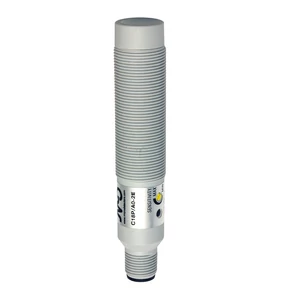

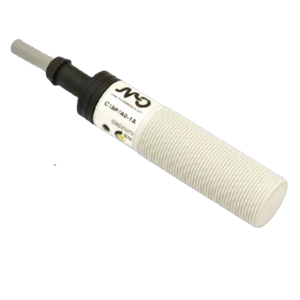

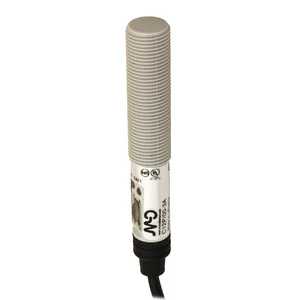

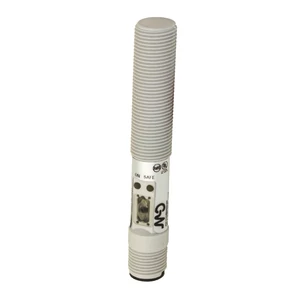

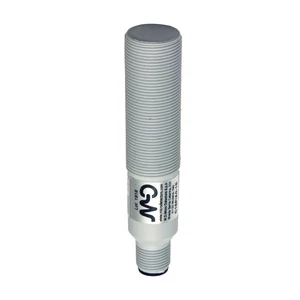

Megoldás: A munkaállomáson elhelyezett kapacitív érzékelő tökéletes erre a feladatra. A kapacitív szenzorok nemcsak fémeket, hanem szinte minden más anyagot is érzékelnek. A rendszer beállítható úgy, hogy érzékelje a behelyezett alkatrészt. Mivel a fém és a műanyag eltérő dielektromos tulajdonságokkal rendelkezik, egy másik, például egy induktív szenzor párhuzamos használatával a rendszer egyértelműen azonosítani tudja, hogy a megfelelő alkatrész (pl. a fém) került-e beépítésre. Ha a folyamat műanyag alkatrészt igényel, de az induktív szenzor fémet jelez, a rendszer leáll és nem engedi a hibás szerelést.
A rendszer lelke: Hogyan jelez a szenzor a PLC-nek vagy egy egyszerű fényjelzőnek?A Poka-Yoke rendszer hatékonysága a visszajelzésen múlik. A szenzor önmagában csak egy érzékelő; az általa gyűjtött információt fel kell dolgozni.
Egyszerű rendszerek: A legegyszerűbb esetben a poka-yoke szenzor kimenete közvetlenül egy jelzőrendszerhez csatlakozik. Például egy zöld lámpa világít, ha minden rendben van, és egy piros lámpa villog (esetleg hangjelzéssel kiegészítve), ha hiba történt. Ez a megoldás nem állítja meg a folyamatot, de azonnali, egyértelmű visszajelzést ad a kezelőnek.
Automatizált rendszerek: Komplexebb környezetben a szenzor jele egy programozható logikai vezérlőbe (PLC) fut be. A PLC a beérkező jel alapján döntéseket hoz: engedélyezi a szállítószalag továbbhaladását, egy pneumatikus hengerrel rögzíti a munkadarabot vagy hiba esetén letiltja a gép következő mozdulatát, amíg a kezelő nem korrigálja a problémát. Ez a módszer teljesen kiküszöböli annak a lehetőségét, hogy a hiba észrevétlen maradjon.
Ahogy a példák is mutatják, a hibamentes gyártás elérése nem feltétlenül igényel komplex és drága robotikai rendszereket. Sok esetben már néhány jól elhelyezett, egyszerű ipari érzékelővel is robusztus Poka-Yoke rendszereket lehet kiépíteni. Ezek a rendszerek megelőzik az emberi figyelmetlenségből adódó hibákat, csökkentik a selejtköltséget és növelik a vevői elégedettséget. A Poka-Yoke nem kiadás, hanem egy gyorsan megtérülő, egyszerűen implementálható befektetés a vállalat hosszú távú sikerébe és minőségébe. Tekintse meg Poka-Yoke alkalmazásokhoz javasolt szenzorainkat és kérjen tanácsot a megvalósításhoz!
